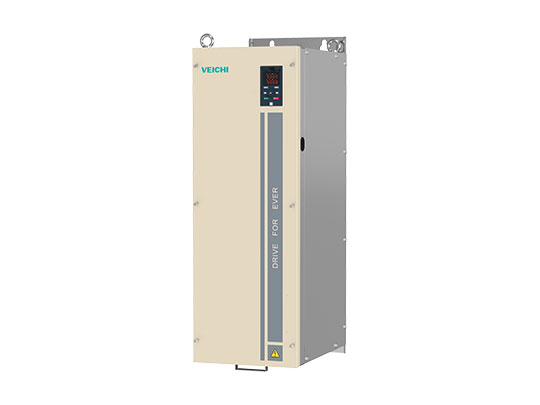

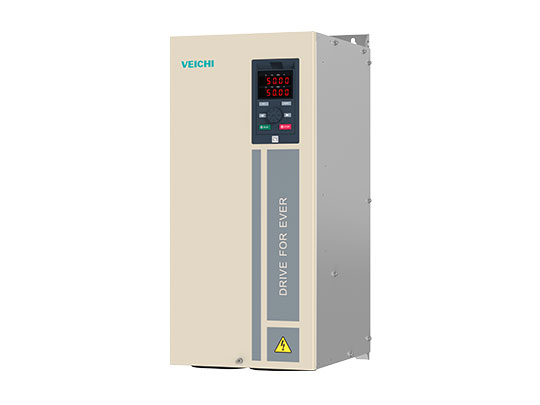

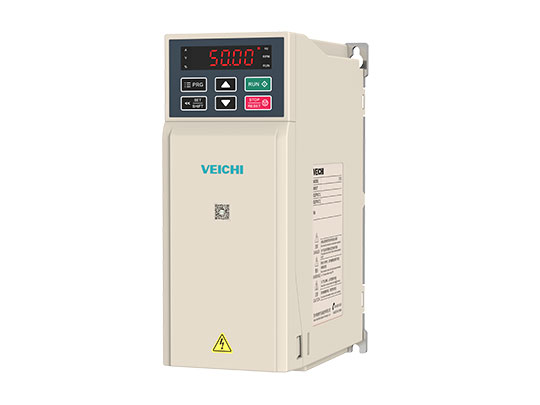

Przemiennik częstotliwości serii AC310 — napęd prądu przemiennego
- Napęd AC serii AC310 wykorzystuje technologię sterowania wektorowego zorientowanego na pole magnetyczne, kompatybilną ze sterowaniem silnikami synchronicznymi i asynchronicznymi.
- Zakładając wysoką wydajność i wysoką niezawodność, komponenty są rozsądnie rozmieszczone, aby zrealizować wąską konstrukcję typu książkowego, oszczędzając przestrzeń instalacyjną.
- Zwiększ łatwość obsługi klienta i profesjonalny projekt w branży, wyposażony w bogactwo interfejsów rozszerzeń i nowe akcesoria rozszerzające.
- Wysoka wydajność, wysoka niezawodność, duża gęstość mocy, wysoka przydatność.
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe

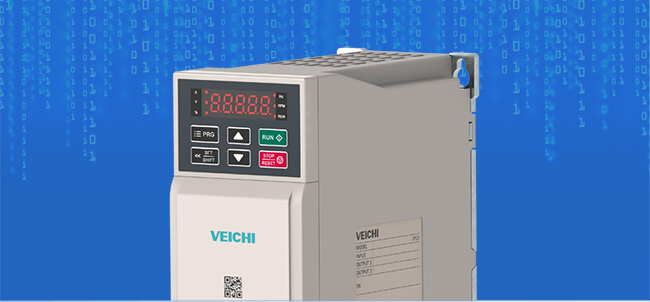

Omówienie wysokowydajnych napędów AC310
Napęd AC serii VEICHI AC310 to wysokowydajny sterownik wektorowy, będący kontynuacją koncepcji projektowania struktury sprzętowej AC300 firmy VEICHI, zachowujący cechy nowej generacji produktów VEICHI i przełamujący innowacje w zakresie wydajności funkcjonalnej. Nie tylko przyjmuje wiodącą międzynarodową technologię sterowania wektorowego zorientowanego na pole, ale także wzbogaca metody sterowania różnymi formami obciążenia, takimi jak zasilacz EPS z separacją napięcia i częstotliwości, w oparciu o kompatybilne sterowanie silnikiem asynchronicznym i synchronicznym. Zgodnie z założeniem zapewnienia wysokiej wydajności i niezawodności produktu, racjonalnego rozmieszczenia części, utrzymania wąskiej konstrukcji w stylu książki produktu, zwracania uwagi na łatwość obsługi produktu i konstrukcję dostosowaną do branży oraz lepsze rozwiązywanie problemów klientów problemy z wyborem produktu. Jest wyposażony w liczne porty rozszerzeń i różnorodne akcesoria rozszerzające, aby osiągnąć wysoką wydajność, wysoką niezawodność, wysoką gęstość mocy i duże możliwości zastosowania.
Cechy produktu
1. Uniwersalna platforma wektorowa o wysokiej wydajności i zupełnie nowy algorytm sterowania silnikiem.
2. Napędy synchroniczne i asynchroniczne są zintegrowane, pętla otwarta i pętla zamknięta są kompleksowe.
3. Dokładne oddzielenie wzbudzenia momentu obrotowego i doskonała charakterystyka dynamiki.
4. Cała seria projektów książkowych w największym stopniu oszczędza przestrzeń instalacyjną.
5. Kompleksowy projekt symulacji termicznej zapewniający racjonalność rozmieszczenia sprzętu.
6. Innowacyjna metoda uziemienia serii AC310 może szybko rozwiązać problem zakłóceń elektromagnetycznych.
7. Wymagania dotyczące modułowej konstrukcji oprogramowania i sprzętu oraz potężne możliwości rozbudowy.
8. PCB jest odpowiednio spryskane trzema antyfarbami, aby poprawić zdolność produktu do przystosowania się do środowiska.

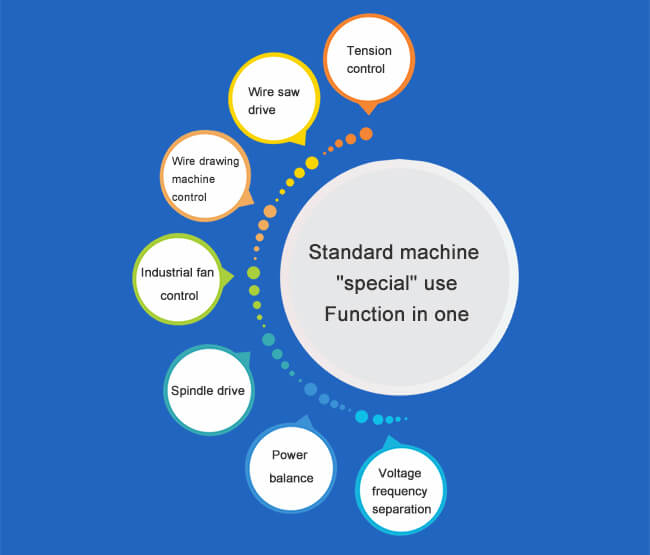

Maszyna standardowa „specjalna” używać i działać w jednym
AC310 kontynuuje innowacyjny mechanizm serii AC300, zachowuje oryginalne cechy produktu i jest zaangażowany w rozwiązywanie problemów klientów trudności w doborze modeli i poprawie konkurencyjności rynku. Posiada funkcję ekspansji branży, którą można rozszerzać i zwiększać zgodnie z rzeczywistym wykorzystaniem parametrów branżowych, a także integruje wiele parametrów branżowych, aby zrealizować „specjalne”; wykorzystanie standardowej maszyny i integracja funkcji.
Aktywnie reaguj na Przemysł 4.0
Wraz z ciągłą reformą inteligentnej produkcji, scentralizowana kontrola produktów staje się coraz bardziej powszechna. Produkty AC310 mogą obsługiwać różne typy systemów DCS i PLC w celu osiągnięcia ujednolicenia, mogą również obsługiwać różne typy ekranów dotykowych i bezpośrednią komunikację AC310 w standardzie Komunikacja MODBUS-RTU, kompatybilna i opcjonalna obsługa protokołu komunikacyjnego PROFIBUS-DP, CANOPEN, PROFINET.
Doskonały mechanizm ochronny
Posiada funkcje ochrony sprzętu, takie jak zabezpieczenie wyjścia przed zwarciem do masy, zabezpieczenie wewnętrznego przekaźnika bufora, zabezpieczenie obwodu napędu wentylatora, zewnętrzne zabezpieczenie przed zwarciem 24 V DC, zabezpieczenie przed przeciążeniem silnika i inne funkcje ochrony sprzętu. Może realizować wszechstronną ochronę wewnętrznego i peryferyjnego wyposażenia napędu.

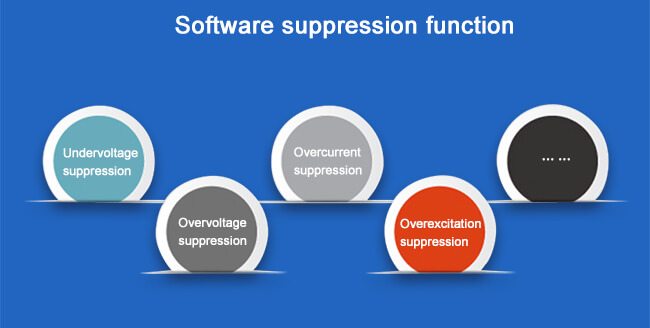

Funkcja blokowania oprogramowania
1. Tłumienie podnapięciowe
2. Tłumienie przepięć
3. Tłumienie nadprądowe
4. Tłumienie nadmiernego pobudzenia
Wyjątkowa pomysłowość i doskonałe algorytmy sterowania
1. Napęd różnych obciążeń: obsługa silników synchronicznych, asynchronicznych, synchronicznych silników reluktancyjnych, wrzecion elektrycznych, serwomechanizmów prądu przemiennego i innych silników.
2. Wszechstronne tryby sterowania: jedna maszyna obsługuje tryb V/F, separację napięcia i częstotliwości, wektor pętli otwartej/zamkniętej, swobodny wybór prędkości i momentu obrotowego.
3. Samouczenie się silnika: wiodący na świecie algorytm samouczenia, dokładny i spójny ruch oraz statyka.
4. Szybka kontrola osłabienia pola: wektor prądu o dużej przepustowości, 12-krotność osłabienia pola i bardzo precyzyjne wyjście.

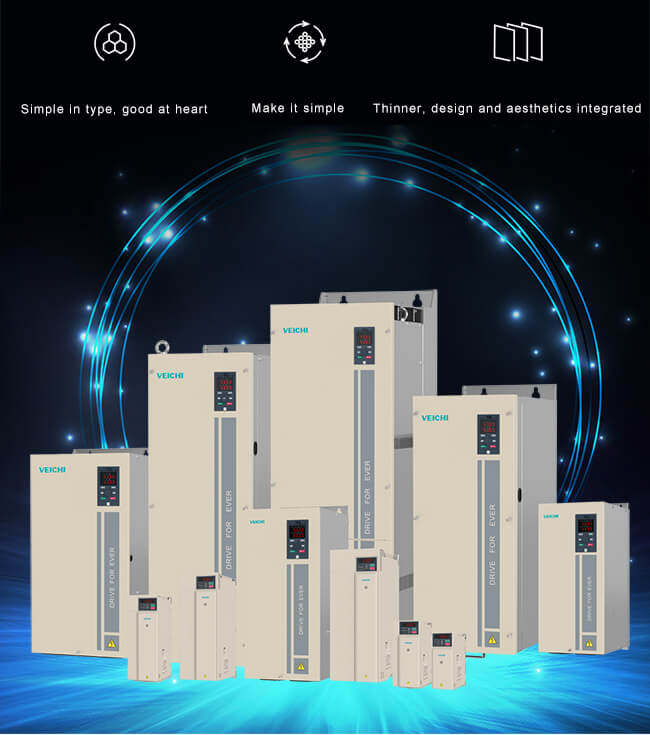

Nowy wygląd, design i estetyka są zintegrowane
1. Wąska konstrukcja przypominająca książkę zmniejsza głośność nawet o 60%.
2. Proste odprowadzanie ciepła w górę i w dół, można zainstalować wiele sterowników obok siebie, co znacznie zmniejsza objętość kabiny elektrycznej
Dane techniczne
Single phase 220V 50/60Hz | 0.75kW - 220kW |
---|---|
Three phase 220V 50/60Hz | 0.75kW - 220kW |
Three phase 380V 50/60Hz | 0.75kW - 1,120kW |
Voltage and frequency | Single phase :220V 50/60Hz;Three phase: 220V 50/60Hz; Three phase 380V 50/60Hz |
---|---|
Allowed fluctuation range | voltage unbalance rate:<3%; Frequency:±5%; aberration rate: as IEC61800-2 required |
Switching impulse current | Lower than rated current |
Power factor | ≥0.94(with DC reactor) |
Frequency drive efficiency | ≥96% |
Output voltage | Output under rated condition: 3 phase, 0~input voltage, deviation<5% |
---|---|
Output frequency range | G type: 0~800Hz |
Output frequency accuracy | Max frequency ±0.5% |
Overload capacity | G type: 150% rated current/1 min, 180% rated current/10s, 200% rated current/0.5s P type: 120% rated current/1 min, 140% rated current/10s, 150% rated current/0.5s |
Motor type | Three-phase asynchronous motor; Permanent magnet synchronous motor (sine wave) |
---|---|
Control mode | V/F control, Open loop vector control, Closed loop vector control |
Carrier frequency | 1.0~16.0kHz |
Speed control range | VC without PG: rated load 1:1000 |
Steady speed | VC without PG: ≤2% rated synchronized speed; VC with PG: ≤0.05% rated synchronized speed |
Starting torque | VC without PG: 150% rated torque at 0.5Hz; VC with PG: 0Hz, 200% rated torque at 0Hz |
Torque response | VC without PG:<20ms; VC with PG: <10ms |
Frequency accuracy | Digital setting: max frequency×±0.01%; Analog setting: max frequency×±0.2% |
Frequency resolution | Digital setting: 0.01Hz; Analog setting: max frequency×0.05 |
Torque control | Torque setting calculation, torque mode speed limit |
---|---|
DC braking capability | Starting frequency:0.00~50.00Hz; Braking time:0.0~60.0s; Braking current:0.0~150.0% rated |
Torque boost | Automatic torque boost 0.0%~100.0%; Manual torque boost 0.0%~30.0% |
V/F curve | Four modes: linear torque characteristic curve, self-set V/F curve, torque reduction characteristic curve (1.1 to 2.0 power), square V/F curve |
Acceleration/Deceler ation curve | 2 modes: linear Acceleration/Deceleration and S curve Acceleration/Deceleration. 4 sets of ACC/DEC, time unit 0.01s selectable, longest time: 650.00s |
Automatic voltage adjustment | When the voltage fluctuates, the output voltage is automatically maintained |
Automatic energy-saving operation | Automatically optimize output voltage according to load in V/F control mode to achieve energy-saving operation |
Rated output voltage | Using the power supply voltage compensation function, the rated voltage of the motor is 100%, which can be set within the range of 50 to 100% (the output cannot exceed the input voltage). |
Automatic current limit | Automatically limit the current during operation to prevent frequent over-current fault trips |
Voltage | While power supply voltage fluctuates, it can auto-keep constant output voltage |
Auto energy-saving running | While under V/F control mode, according to load situation, auto-optimize output voltage to save energy |
Auto-limit current | Auto-limit the current while running to prevent over current break trouble |
Instant power off | Uninterrupted operation through bus voltage control during instantaneous power loss |
Standard functions | PID control, speed track, power off restart, jump frequency, upper/lower frequency limit control, program operation, multi- speed, RS485, analog output, frequency impulse output |
Frequency setting channels | Keyboard digital setting, Analog voltage/current terminal AI1, Analog voltage/current terminal AI2, Communication given and multi-channel terminal selection, Main and auxiliary channel combination, expansion card, supporting different modes switch. |
Feedback input channel | Voltage/Current Terminal AI1, Voltage/Current Terminal AI12, Communication given, Low-speed pulse input PUL, extension card |
Running command | Operation panel given, external terminal given, communication given, expansion card given |
Input command signal | Start, stop, FWD/REV, JOG, multi-step speed, free stop, reset, ACC/DEC time selection, frequency given channel selection, external fault alarm |
External output signal | 1 relay output, 1 collector output, 1 AO output: 0~10V output or 4~20mA output |
Protective function | Overvoltage, under-voltage, current limit, over-current, overload, electric thermal relay, overheat, overvoltage stall, data protection, rapid speed protection, input/output phase failure protection. |
---|
LED display | Built-in keyboard: single line 5- digital tube display, monitor 1 drive status quantity External keyboard: double line 5- digital tube display, monitor 2 drive status quantities |
---|---|
Copy of parameters | Can upload and download the function code information of the frequency drive to achieve fast copy of parameters |
Status monitor | Output frequency, given frequency, output current, input voltage, output voltage, motor speed, PID feedback, PID given value, module temperature etc. monitor parameters |
Error alarm | Over-voltage, under-voltage, over-current, short circuit, phase failure, overload, overheat, overvoltage stall, current limit, or Data protection compromised, current fault health, historical fault record. |
Install place | The altitude is less than 1000 meters, and the derating is more than 1000 meters. The derating is 1% for every 100 meters. No condensation, icing, rain, snow, hail, etc., solar radiation is less than 700W/m2, air pressure 70~106kPa. |
---|---|
Temperature and humidity | -10 ~ +50°C, derating can be used above 40 °C, the maximum temperature is 60 °C (no-load operation), 5%~95%RH(no condensation) |
Vibration | 9~200Hz, 5.9m/s2(0.6g) |
Storage temperature | -30~+60℃ |
Installation mode | Wall hanging |
Protection degree | IP20 |
Cooling method | Forced air cooling |
