Automatyczna maszyna do czopu jaskółczego ogonaRozwiązanie

Wprowadzenie do branży

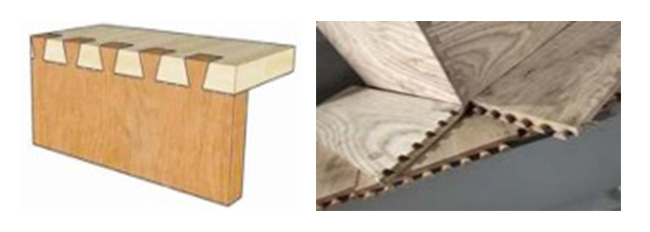

Konstrukcja czopowo-wpuszczana jest główną metodą konstrukcyjną starożytnych chińskich budynków, mebli i innych urządzeń drewnianych.

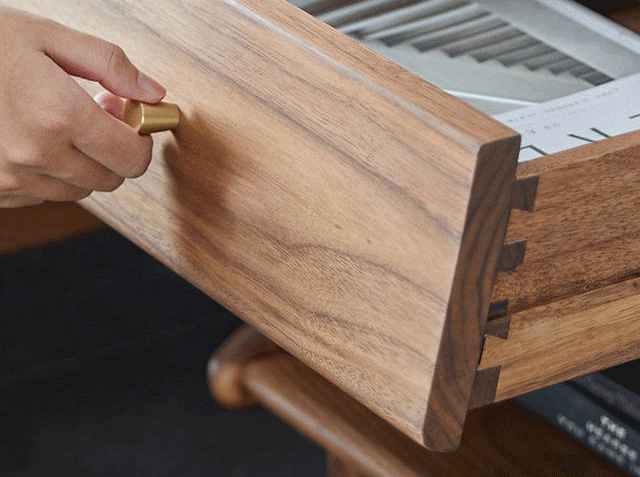

Stosowana jest głównie do łączenia płaskiego drewna pod kątem prostym. Czop trapezowy może sprawić, że narożniki przedmiotu obrabianego połączą się z dużą wytrzymałością i unikną oderwania pod naprężeniem. Ze względu na swoje dobre właściwości mechaniczne czop w kształcie jaskółczego ogona jest bardzo powszechny w meblach drewnianych i jest najczęściej stosowany w szufladach, szafach itp.

Meble drewniane

Wraz ze wzrostem zapotrzebowania ludzi na meble z litego drewna tradycyjny proces produkcji czopów na jaskółczy ogon jest trudny do zaspokojenia ogromnego zapotrzebowania rynku. W ostatnich latach na rynku pojawiły się półautomatyczne urządzenia na jaskółczy ogon, a nawet w pełni automatyczne urządzenia na jaskółczy ogon, znacznie poprawiające wydajność produkcji mebli z litego drewna. Rozwiązanie systemu wyposażenia w kształcie jaskółczego ogona opracowane niezależnie przez firmę VEICHI zostało docenione przez dużą liczbę klientów w branży maszyn z litego drewna ze względu na zalety związane z wysoką wydajnością, wysoką precyzją i wysoką stabilnością.

Topologia systemu

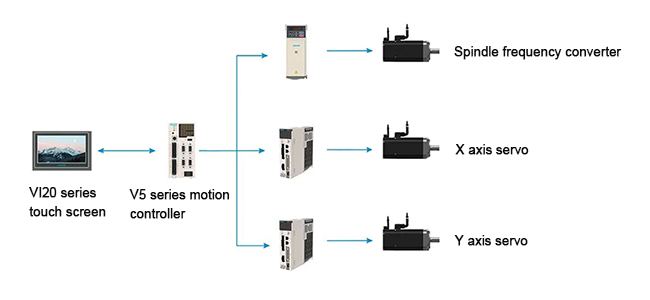

W pełni automatyczny system sterowania sprzętem typu jaskółczy ogon wykorzystuje kontroler ruchu VEICHI V5 + ekran dotykowy serii VI20 + wysokowydajne serwo serii SD700 + falownik serii AC310. Sterownik realizuje planowanie trajektorii ruchu w procesie przetwarzania czopa typu jaskółczy ogon poprzez algorytm interpolacji o wysokiej precyzji, który zapewnia dokładność i wydajność przetwarzania.

W pełni automatyczny system kontroli sprzętu na jaskółczy ogon

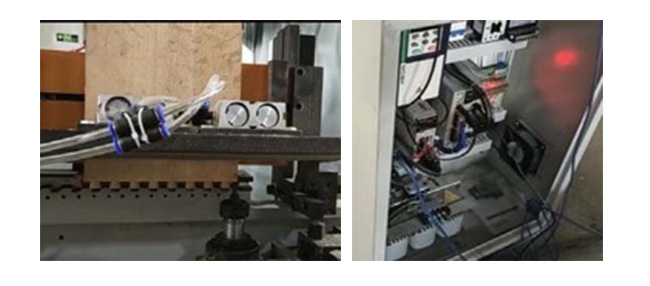

Aplikacja na żywo

Szybka prędkość przetwarzania i łatwa obsługa

System wykorzystuje kontroler ruchu VEICHI V5-MC104, a dolna prędkość przetwarzania architektury sprzętowej z dwoma procesorami jest większa. Interfejs człowiek-maszyna jest sterowany centralnie, ma stabilną wydajność, jest łatwy w obsłudze i konserwacji, a interfejs operacyjny można przełączać między chińskim i angielskim.

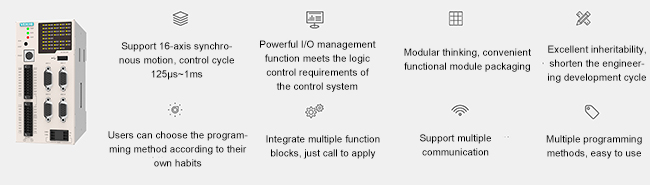

Kontroler ruchu VEICHI V5-MC104

Wysoka wydajność i duża stabilność

System wykorzystuje zaawansowane funkcje aplikacji, takie jak interpolacja liniowa, interpolacja kołowa, sonda itp., z wyższą wydajnością przetwarzania i większą stabilnością.

Wysoka wydajność i duża stabilność

Reakcja serwa jest szybka i działa płynnie

W systemie zastosowano wysokowydajny system serwo serii SD700, który jest łatwy do debugowania, serwo szybko reaguje i działa płynnie.

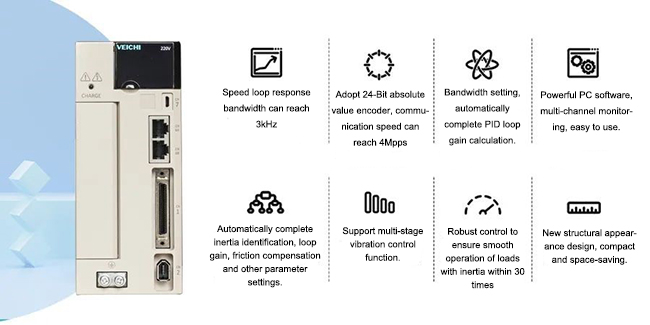

System serwo VEICHI SD700

Proste debugowanie i elastyczne parametry

Debugowanie systemu jest proste, do debugowania potrzeba kilku parametrów, a ustawienie parametrów jest elastyczne.

Rozwiązanie systemowe VEICHI do połączeń czopowych na jaskółczy ogon ma zalety wysokiej wydajności, dobrej stabilności, silnych właściwości przeciwzakłóceniowych itp., co może zaspokoić zapotrzebowanie klientów na obróbkę blach o różnych specyfikacjach. W przyszłości VEICHI będzie kontynuować działalność „kierując się popytem rynkowym i napędzaną innowacjami technologicznymi”. koncepcja zapewnienia klientom konkurencyjnych produktów i rozwiązań systemowych. Aby promować wysokiej jakości rozwój branży napędów elektrycznych i sterowania przemysłowego, stale dążymy do postępu.

Najważniejsze momenty programu

1. W systemie zastosowano kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa.
2. Scentralizowane sterowanie interfejsem człowiek-maszyna, stabilna wydajność, łatwa obsługa i konserwacja.
3. System przyjmuje funkcje takie jak interpolacja i sondy o dużej stabilności.
4. Połączenie pomiędzy kontrolerem V5 a serwomechanizmem wykorzystuje szybkie sygnały różnicowe, które mają wysoką stabilność i nie są podatne na zakłócenia. Maksymalna prędkość impulsu różnicowego portu impulsów wynosi 3 MHz, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.

Zasada procesu

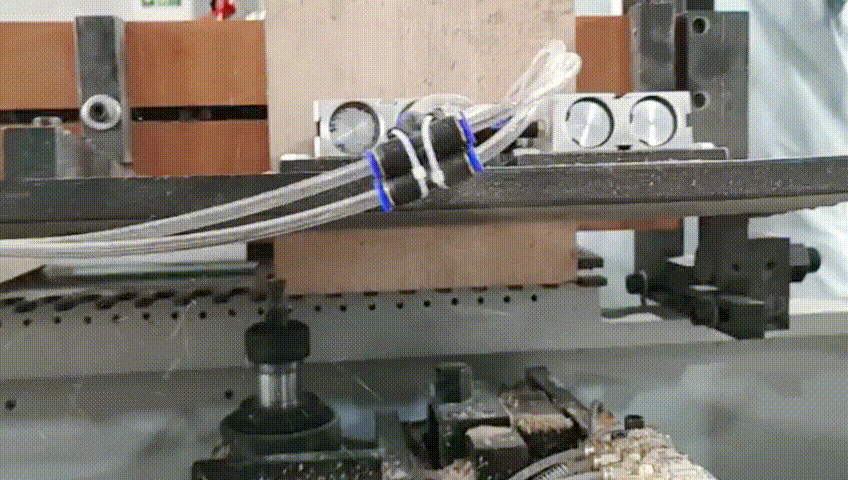

Maszyna z czopem w kształcie jaskółczego ogona składa się głównie z układu sterowania, osprzętu (cylindra), płyty piłokształtnej (formy), platformy obróbczej i innych głównych części.
1. Układ sterowania: sterownik VEICHI V5 + serwo serii SD700 + falownik serii AC310.
2. Cylinder (uchwyt): Do mocowania drewna służą cztery cylindry.
3. Płytka zębata dystansowa (znana również jako narzędzie do formowania): służy do mocowania deski.
4. Platforma przetwarzająca: oś XY napędzana serwomotorem.

Indeks techniczny

Dokładność fazowania może sięgać 2 drutów.
Szerokość obróbki może sięgać 600 mm.
Grubość obróbki wynosi 8-32 mm.

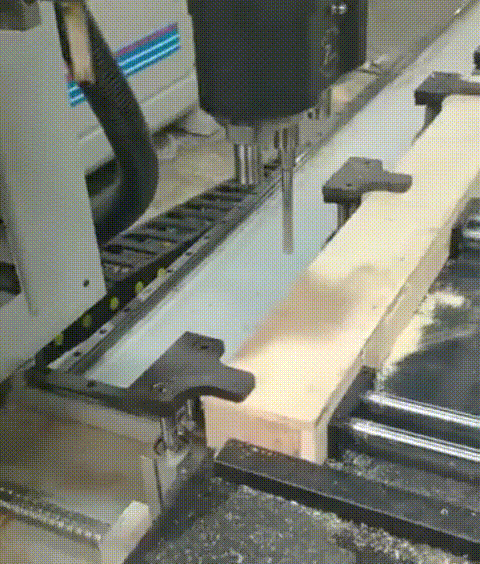

Aplikacja
