VI20 Series HMI
- Korzystając z wyświetlacza LCD o wysokiej rozdzielczości i wysokiej jasności, maksymalny kąt widzenia osiąga 170 stopni;
- Posiadać potężne wbudowane oprogramowanie operacyjne, mianowicie oprogramowanie do obliczeń brzegowych;
- Zdalna konfiguracja danych urządzeń polowych jest możliwa poprzez Flnk;
- Potężna platforma SAAS oparta na strukturze B/S;
Katalog
Skontaktuj się z pomocą techniczną
E-mailOmówienie produktu

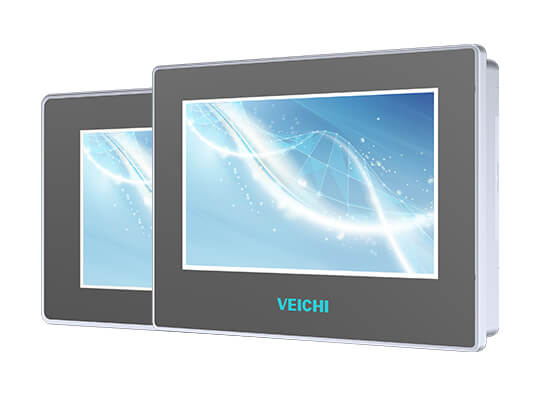

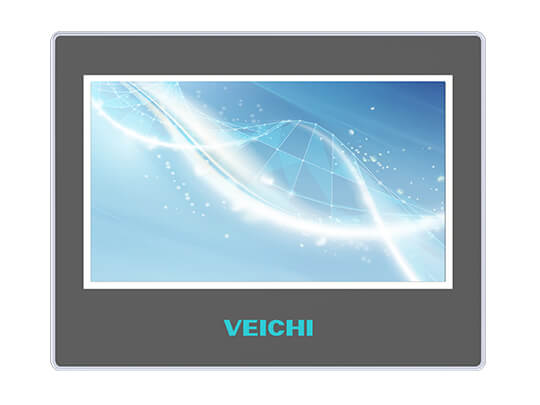

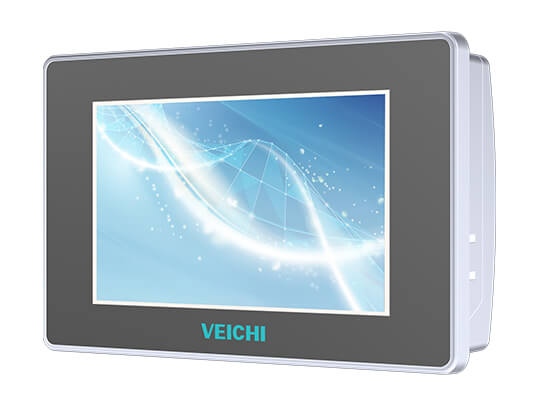

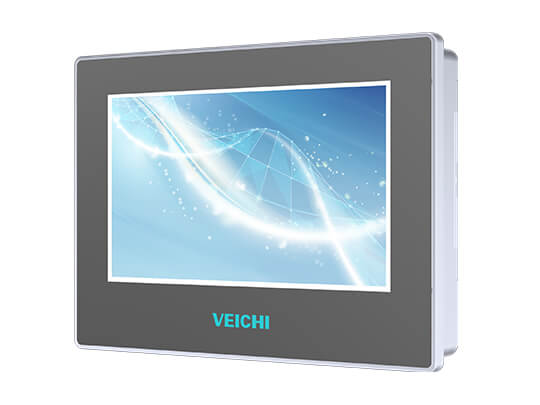

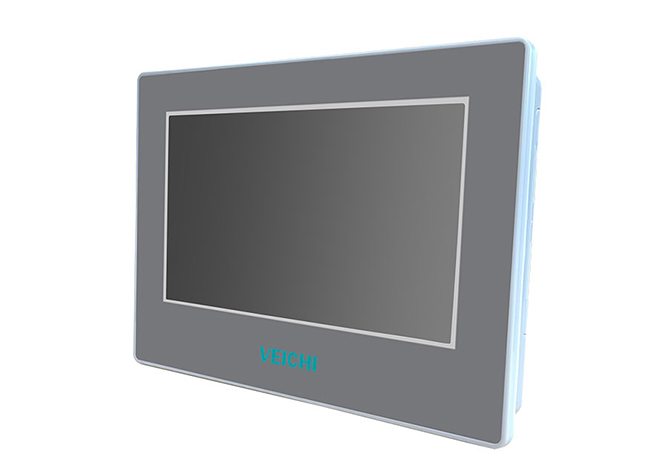

Seria przemysłowych interfejsów HMI VEICHI VI20 to nowa generacja interfejsów HMI IoT z przemysłową obudową z tworzywa ABS i wysoką niezawodnością. Nowy model charakteryzuje się bardziej praktycznym rozwiązaniem z kablem dolnym i lepszym wyglądem. Dostępne są również modele o wyższej rozdzielczości.
Dzięki modułowi FLink IOT możesz natychmiast zaktualizować interfejs HMI IOT i cieszyć się kompletną i wygodną usługą przemysłowej platformy chmurowej IOT.

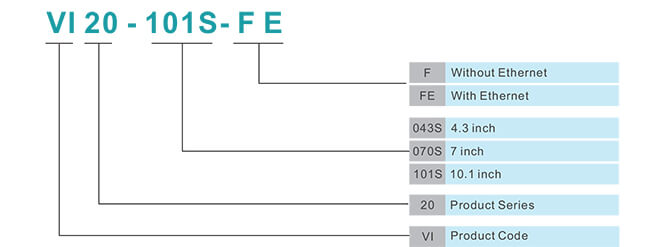

Opis modelu
Cechy Produktu

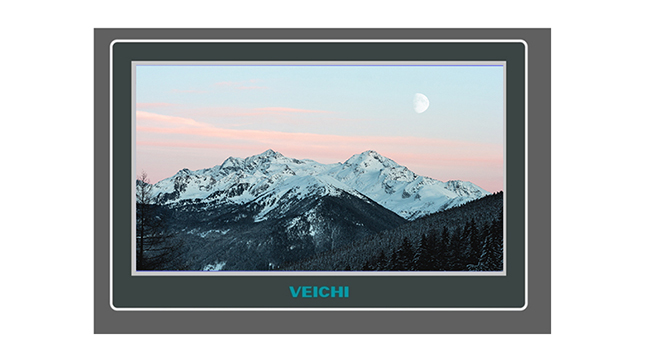

HD, podświetlenie, pełny kąt widzenia: przy użyciu wyświetlacza LCD o wysokiej rozdzielczości i dużej jasności maksymalny kąt widzenia sięga 170 stopni.
Obsługa przetwarzania brzegowego: posiadaj potężne wbudowane oprogramowanie operacyjne, mianowicie oprogramowanie do przetwarzania brzegowego.
1. Lokalna rozdzielczość protokołu 300+.
2. Funkcje VPN i routingu.
3. Funkcja przechowywania danych.
4. Obsługa MQTT.
Obsługa modułu rozszerzeń Flink IOT: możliwa jest zdalna konfiguracja danych urządzeń obiektowych poprzez Flnk.
1. Zdalne pobieranie sterownika PLC.
2. Konfiguracja danych.
3. Zapytanie o dane historyczne.
4. Konfiguracja alarmu.

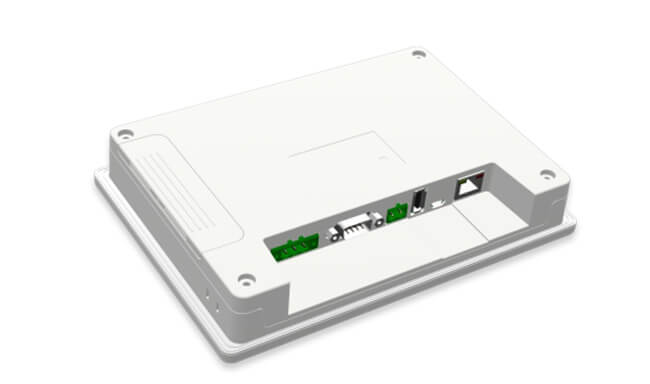

Gniazdo karty modułu rozszerzeń
Moduł pomocniczy: FLink,FLink-2G(-A),FLink-4G(-A), FLink-4G(-C),FLink-WiFi(-A).< /p>
Wsparcie platformy chmurowej Flex Cloud: potężna platforma SAAS oparta na strukturze B/S.
1. Monitorowanie konfiguracji.
2. Monitorowanie mapy.
3. Raport danych.
4. Aplikacja mobilna.
Rysunek wymiarowy instalacji

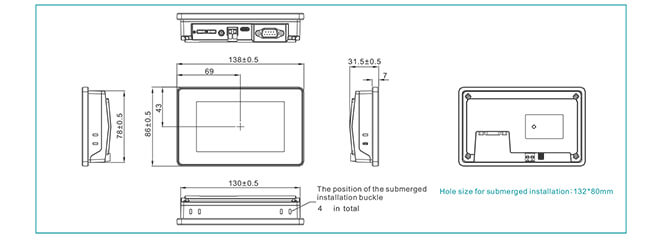

Rysunki wymiarowe VI20-043S-F

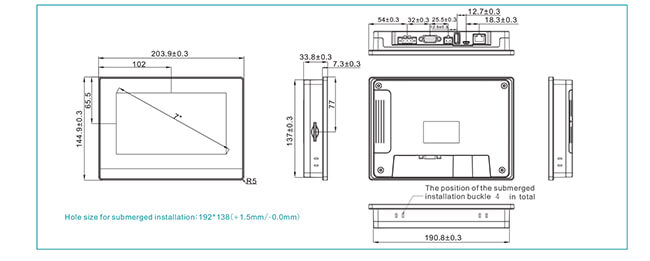

Rysunki wymiarowe VI20-070S-F/VI20-070S-FE

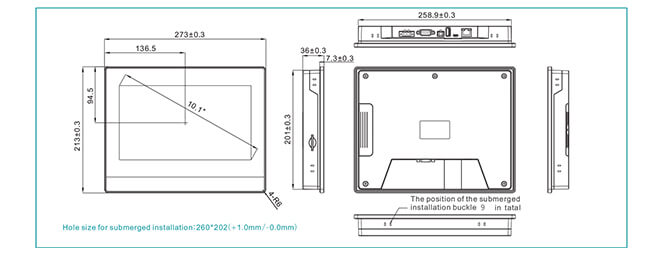

Rysunki wymiarowe VI20-101S-F/VI20-101S-FE
Zastosowania przemysłowe dla VI20
Zastosowania: ropa naftowa i gaz ziemny, chemiczne środki farmaceutyczne i inne środowiska elektryczne wymagające ochrony przeciwwybuchowej.
Dane techniczne
| Model:VI20-043S-F | Ekran wyświetlacza: 4,3-calowy ekran TFT LCD o proporcjach 16:9 Rozdzielczość: 800×480 Kolor: 16 bitów Jasność: 250 cd/m² Podświetlenie: LED Żywotność wyświetlacza LCD: 50 000 godzin Ekran dotykowy: 4-przewodowy przemysłowy rezystancyjny ekran dotykowy Procesor: ARM 720 MHz Pamięć: 64 MB RAM + 128 MB Flash RTC: Z Ethernet: bez Port USB: jeden interfejs OTG typu C Metoda pobierania programu: USB Slave/U Disk (należy wyposażyć w kabel adaptera) Interfejs komunikacji szeregowej: COM1RS232/RS485/RS422 COM3: RS232 Kąt widzenia LCD (T/B/L/R): 80'/80'/80'/80' |
|---|---|
| Model: VI20-070S-F | Ekran wyświetlacza: 7-calowy ekran TFT LCD o proporcjach 16:9 Rozdzielczość: 1024×600 Kolor: 24 bity Jasność: 350 cd/m² Podświetlenie: LED Żywotność wyświetlacza LCD: 50 000 godzin Ekran dotykowy: 4-przewodowy przemysłowy rezystancyjny ekran dotykowy Procesor: 600 MHz ARM Cortex-A8 Pamięć: 128 MB Flash + 128 MB DDR3 RTC: Wbudowany zegar czasu rzeczywistego Ethernet: bez Port USB: Jeden port USB Slave 2.0, jeden port USB Host 2.0 Metoda pobierania programu: USB Slave/U Disk; Interfejs komunikacji szeregowej: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Kąt widzenia LCD (T/B/L/R): 85'/85'/85'/85' |
| Model:VI20-070S-FE | Ekran wyświetlacza: 7-calowy ekran TFT LCD o proporcjach 16:9 Rozdzielczość: 1024×600 Kolor: 24 bity Jasność: 350 cd/m² Podświetlenie: LED Żywotność wyświetlacza LCD: 50 000 godzin Ekran dotykowy: 4-przewodowy przemysłowy rezystancyjny ekran dotykowy Procesor: 600 MHz ARM Cortex-A8 Pamięć: 128 MB Flash + 128 MB DDR3 RTC: Wbudowany zegar czasu rzeczywistego Ethernet: 1 kanał adaptacyjny 10M/100M Port USB: Jeden port USB Slave 2.0, jeden port USB Host 2.0 Metoda pobierania programu: USB Slave/U Disk/Ethernet Interfejs komunikacji szeregowej: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Kąt widzenia LCD (T/B/L/R): 85'/85'/85'/85' |
| Model:VI20-101S-F | Ekran wyświetlacza: 10,1-calowy ekran TFT LCD o proporcjach 16:9 Rozdzielczość: 1024×600 Kolor: 24 bity Jasność: 400 cd/m² Podświetlenie: LED Żywotność wyświetlacza LCD: 50 000 godzin Ekran dotykowy: 4-przewodowy przemysłowy rezystancyjny ekran dotykowy Procesor: 600 MHz ARM Cortex-A8 Pamięć: 128 MB Flash + 128 MB DDR3 RTC: Wbudowany zegar czasu rzeczywistego Ethernet: bez Port USB: Jeden port USB Slave 2.0, jeden port USB Host 2.0 Metoda pobierania programu: urządzenie podrzędne USB/dysk U Interfejs komunikacji szeregowej: COM1: RS232/RS485/RS422 COM3: RS232 Kąt widzenia LCD (T/B/L/R): 85'/85'/85'/85' |
| Model:VI20-101S-FE | Ekran wyświetlacza: 10,1-calowy ekran TFT LCD o proporcjach 16:9 Rozdzielczość: 1024×600 Kolor: 24 bity Jasność: 400 cd/m² Podświetlenie: LED Żywotność wyświetlacza LCD: 50 000 godzin Ekran dotykowy: 4-przewodowy przemysłowy rezystancyjny ekran dotykowy Procesor: 600 MHz ARM Cortex-A8 Pamięć: 128 MB Flash + 128 MB DDR3 RTC: Wbudowany zegar czasu rzeczywistego; Ethernet: 1 kanał adaptacyjny 10M/100M Port USB: Jeden port USB Slave 2.0, jeden port USB Host 2.0 Metoda pobierania programu: USB Slave/U Disk/Ethernet Interfejs komunikacji szeregowej: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Kąt widzenia LCD (T/B/L/R): 85'/85'/85'/85' |
| Model:VI20-043S-F | Moc znamionowa: < 2,5 W Napięcie znamionowe: DC24V, zakres roboczy DC 9V ~ 28V Ochrona zasilania: Z ochroną przed przepięciami odgromowymi Zezwalaj na utratę mocy: < 5 ms CE i RoHS: Zgodność z EN61000-6-2:2005 norma EN61000-6-4:2007; Udar piorunowy ± 1KV Impuls grupowy±2KV; Styk statyczny 4KV Wyładowanie powietrzne 8KV Zgodne z RoHS |
|---|---|
| Model:VI20-070S-F | Moc znamionowa: < 10W Napięcie znamionowe: DC24V, zakres roboczy DC 9V ~ 28V Ochrona zasilania: Z ochroną przed przepięciami odgromowymi Zezwalaj na utratę mocy: < 5 ms CE i RoHS: Zgodność z normą EN61000-6-2:2005EN61000-6-4:2007 Zgodność z normą RoHS udar piorunowy±1KVImpuls grupowy±2KV Styk statyczny 4KV, Wyładowanie powietrzne 8KV |
| Model:VI20-070S-FE | Moc znamionowa: < 10W Napięcie znamionowe: DC24V, zakres roboczy DC 9V ~ 28V Ochrona zasilania: Z ochroną przed przepięciami odgromowymi Zezwalaj na utratę mocy: < 5 ms CE i RoHS: Zgodność z normą EN61000-6-2:2005EN61000-6-4:2007 Zgodność z normą RoHS udar piorunowy±1KVImpuls grupowy±2KV Styk statyczny 4KV, Wyładowanie powietrzne 8KV |
| Model:VI20-101S-F | Moc znamionowa: < 10W Napięcie znamionowe: DC24V, zakres roboczy DC 9V ~ 28V Ochrona zasilania: Z ochroną przed przepięciami odgromowymi Zezwalaj na utratę mocy: < 5 ms CE i RoHS: Zgodność z normą EN61000-6-2:2005EN61000-6-4:2007 Zgodność z normą RoHS udar piorunowy±1KVImpuls grupowy±2KV Styk statyczny 4KV, Wyładowanie powietrzne 8KV |
| Model:VI20-101S-FE | Moc znamionowa: < 10W Napięcie znamionowe: DC24V, zakres roboczy DC 9V ~ 28V Ochrona zasilania: Z ochroną przed przepięciami odgromowymi Zezwalaj na utratę mocy: < 5 ms CE i RoHS: Zgodność z normą EN61000-6-2:2005EN61000-6-4:2007 Zgodność z normą RoHS udar piorunowy±1KVImpuls grupowy±2KV Styk statyczny 4KV, Wyładowanie powietrzne 8KV |
| Model:VI20-043S-F/VI20-070S-F/VI20-070S-FE/VI20-101S-F/VI20-101S-FE | Temperatura pracy Temperatura przechowywania: 0 ~ 50 ℃ Temperatura przechowywania: Minus 20 ℃ do 60 ℃ Anty-UV: Zabrania się pracy w silnym środowisku ultrafioletowym (takim jak bezpośrednie światło słoneczne) Wilgotność otoczenia: 10 ~ 90% RH (bez kondensacji) Odporność na wstrząsy: 10 ~ 25 Hz (kierunek X/Y/Z 2G/30 minut) Metoda chłodzenia: Naturalne chłodzenie powietrzem |
|---|
| Model:VI20-043S-F | Poziom ochrony: Panel przedni odpowiada IP65 (w przypadku szaf z płaskim panelem), a tylna obudowa odpowiada IP20 Struktura mechaniczna: Tworzywa konstrukcyjne Rozmiar otworu: 132 mm × 80 mm Rozmiar całkowity: 138 mm × 86 mm × 32 mm Rozmiar całkowity: około 560g |
|---|---|
| Model:VI20-070S-F/VI20-070S-FE | Poziom ochrony: Panel przedni odpowiada IP65 (w przypadku szaf z płaskim panelem), a tylna obudowa odpowiada IP20 Struktura mechaniczna: Tworzywa konstrukcyjne Rozmiar otworu: 192 mm × 138 mm Całkowity rozmiar: 204 mm × 145 mm × 33,8 mm Rozmiar całkowity: około 890g |
| Model:VI20-101S-F/VI20-101S-FE | Poziom ochrony: Panel przedni odpowiada IP65 (w przypadku szaf z płaskim panelem), a tylna obudowa odpowiada IP20 Struktura mechaniczna: Tworzywa konstrukcyjne Rozmiar otworu: 260 mm × 202 mm Rozmiar całkowity: 273 mm × 213 mm × 36 mm |
Pliki do pobrania
| Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
|---|---|---|---|---|---|
| HMI&PLC Catalog | Catalog | English | 2018-07-03 | 24.3MB | |
| Sterownik USB VI20 | Software | język angielski | zip | 2024-03-26 | 8.07MB |
| Dane techniczne VI20 101S FZ V1.0 | Manual | język angielski | 2024-03-26 | 535KB | |
| VI20 Studio 2.8.11635.0 dla win7, win10 i win11 | Software | język angielski | ZIP | 2024-03-26 | 859MB |
| Instrukcja obsługi VI20 wersja 1.0 | Manual | język angielski | 2024-03-26 | 29.1MB | |
| Dane techniczne VI20 101S FE V1.0 | Manual | język angielski | 2024-03-26 | 519KB | |
| Dane techniczne VI20 070S FEZ V1.0 | Manual | język angielski | 2024-03-26 | 532KB | |
| Pobieranie aplikacji mobilnej VI20-FBOX | Software | język angielski | 2024-03-26 | 201KB | |
| VI20Studio 2.8.11635.0 dla XP | Software | język angielski | ZIP | 2024-03-26 | 885MB |
| Katalog interfejsów HMI serii VI20 | Catalog | język angielski | 2024-03-26 | 25MB | |
| Dane techniczne VI20 101S FEZ V1.0 | Manual | język angielski | 2024-03-26 | 529KB | |
| Dane techniczne VI20 043S FZ V1.0 | Manual | język angielski | 2024-03-26 | 301KB | |
| Dane techniczne VI20 070S F V1.0 | Manual | język angielski | 2024-03-26 | 517KB | |
| Dane techniczne VI20 043S F V1.0 | Manual | język angielski | 2024-03-26 | 275KB | |
| VI20 IOT BWS1.0 FLink Karta specyfikacji V1.0 | Manual | język angielski | 2024-03-26 | 488KB | |
| Specyfikacja VI20 IOT BS4.0 FLink V1.0 | Manual | język angielski | 2024-03-26 | 548KB | |
| Specyfikacja VI20-156S-FE V1.0 | Manual | język angielski | 2024-03-26 | 844KB | |
| Oprogramowanie neutralne VI20-Z V1.0 | Software | język angielski | ZIP | 2024-03-26 | 695MB |
| VI20-FBOX-FlexManager-1.0.3131.0 | Software | język angielski | ZIP | 2024-03-26 | 93.3MB |
| VI20 Studio-2.8.11777.0 | Software | język angielski | ZIP | 2024-03-26 | 895MB |
| HMI FGateManager-1.0.3289.0 | Software | język angielski | ZIP | 2024-03-26 | 114MB |
