Pionowa maszyna pakującaRozwiązanie

Wprowadzenie pionowej maszyny pakującej

Topalne pionowe maszyny pakujące są dostępne z ciągiem poziomym, ciągiem wstecznym i ciągłym. System ten stosowany jest do pakowania poziomego i pionowego. Pionowa maszyna pakująca jest ogólnie podzielona na trzy części: 1. część zaślepiająca, 2. część uwalniająca folię, 3. część opakowaniowa. Przez ciągnięcie poprzeczne i tylne rozumiemy różnicę w części opakowania. Część zaślepiająca posiada: 1. wagę ślimakową, 2. obrotową miarkę, 3. wagę kombinowaną oraz 4. pompę cieczy.

Wprowadzenie do systemu

Ten system wykorzystuje wysokowydajny kontroler ruchu V5-MC104 firmy VEICHI jako mechanizm sterujący, wysokowydajne serwo VEICHI 750 W Serwo serii SD700 VEICHI jako moc folii i moc śruby, ekran dotykowy VI10-070S jako interakcję człowiek-komputer . Ponadto istnieją cztery moduły kontroli temperatury do kontrolowania temperatury przekaźnika półprzewodnikowego do sterowania uszczelką poziomą i uszczelką środkową. W trybie standardu koloru prędkość worka może wynosić do 80 opakowań/min poniżej 130 mm, a precyzja jest kontrolowana w granicach +1 mm pod warunkiem przesunięcia. W trybie produkcji o stałej długości długość worka poniżej 130 mm może osiągnąć 100 opakowań/min, a precyzja jest kontrolowana w granicach ±0,5 mm w warunkach dużej prędkości i przesunięcia.

Program systemowy

1. Produkty i komponenty sprzętowe VEICHI zastosowane w systemie są następujące:

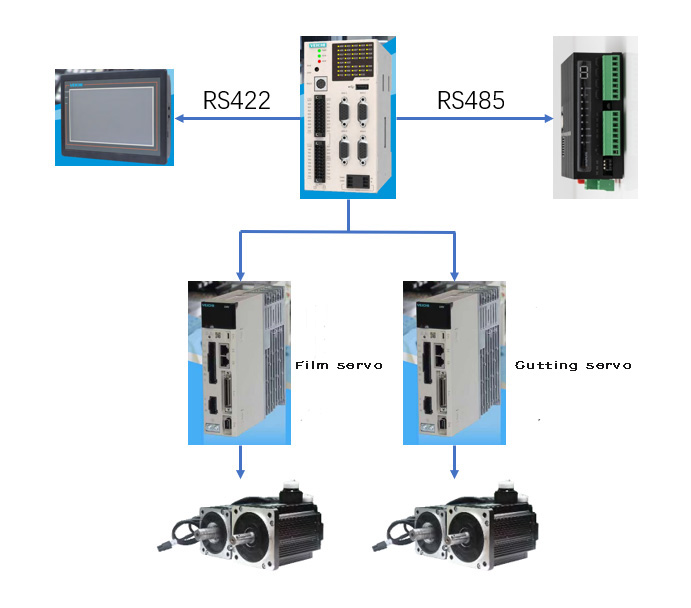

Produkty VEICHI i komponenty sprzętowe stosowane w systemie

2.  Program jest realizowany

1) Wykorzystanie wysokowydajnego kontrolera ruchu VEICHI V5-MC104 jako górnego sterowania umożliwia precyzyjne sterowanie punktem IO oraz serwomechanizmem folii i serwomechanizmem podawania.
2) Wykorzystuje się kontroler V5 i moduł kontroli temperatury Komunikacja RS485 umożliwiająca sterowanie ogrzewaniem uszczelki środkowej i poziomej oraz kontrolą temperatury.
3) Sterownik V5 i ekran dotykowy wykorzystują do komunikacji RS422, a użytkownik reguluje i przegląda różne parametry w czasie rzeczywistym na ekranie dotykowym .

Zalety systemu

1. Cała maszyna wykorzystuje kontroler ruchu V5 firmy VEICHI, który ma unikalne 4-osiowe ustawienie dużej prędkości. Najwyższa częstotliwość impulsów wyjściowych wynosi 3 MHz, co zapewnia kontrolę bardzo wysokiej częstotliwości impulsów. IO wykorzystuje wtykowe listwy zaciskowe dla łatwiejszego i czystszego okablowania. Posiada standardowe połączenie wału z serwomechanizmem, co eliminuje potrzebę dodatkowego łączenia przewodów, oszczędzając czas i wysiłek.
2. Interfejs człowiek-maszyna HMI zapewnia scentralizowaną kontrolę wszystkich parametrów operacyjnych i stabilną wydajność. Interfejs może realizować przełączanie języków, blokadę zaległości, tajny interfejs i inne funkcje.
3. Steruj modułem kontroli temperatury poprzez komunikację RS485, aby monitorować i regulować aktualną temperaturę w czasie rzeczywistym.
4. System inteligentnie oblicza zadaną i rzeczywistą prędkość oraz dostosowuje prędkość w czasie rzeczywistym.
5. System wyposażony jest w funkcję swobodnego napełniania, klienci mogą dowolnie ustawić dowolną kombinację pustych napełnień.
6. Produkcja w czasie rzeczywistym, lepsza kontrola postępu produkcji.
7. Otwarte parametry fabryczne dla klientów, aby w czasie rzeczywistym dostosować koordynację działań pomiędzy agencjami.
8. Zaimplementuj przechowywanie i odczytywanie receptur w sterowniku, operacja jest bardziej inteligentna i prosta.
9. Praca przy dużych prędkościach jest stabilna, a błąd przełączania prędkości jest kontrolowany na ±1 mm.

Podsumowanie

Pozioma pionowa maszyna pakująca firmy VEICHI ma zalety wysokiej wydajności, niskiego błędu i wysokiej stabilności. System jest łatwy w obsłudze, parametry są łatwe do zrozumienia, łatwe do monitorowania i regulacji, a niektóre parametry fabryczne są otwarte do dostrajania. System może spełnić wymagania dotyczące procesu i dokładności większości materiałów. Znacząco poprawia wydajność, zapewniając jednocześnie miękkość i precyzję działania. Doskonale spełniają wymagania klienta dotyczące wydajności opakowań pionowych.
