Linia sortowaniaRozwiązanie

Wprowadzenie do branży

Linia do szybkiego sortowania materiałów wykorzystywana jest głównie do pakowania żywności. Jego funkcją jest układanie materiałów przeznaczonych do pakowania z wcześniejszej produkcji w starannie ułożone i równomiernie rozmieszczone materiały w maszynie pakującej w poduszki, aby poprawić wydajność pakowania.

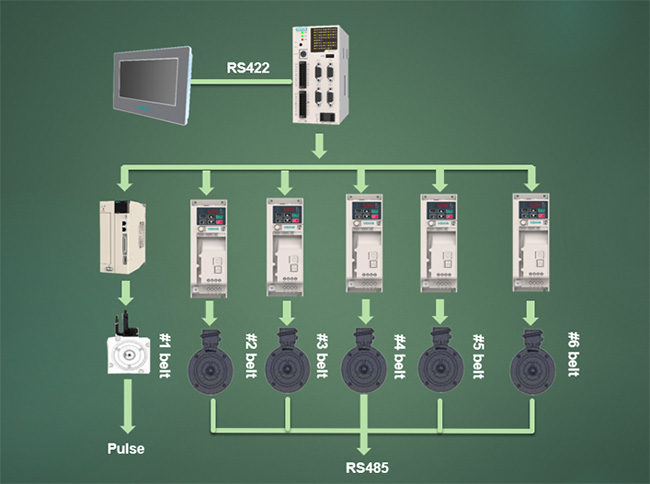

Topologia systemu

Najważniejsze momenty programu

1. System wykorzystuje kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a dolna warstwa jest szybsza.
2. Scentralizowane sterowanie interfejsem człowiek-maszyna, stabilna wydajność, łatwa obsługa i konserwacja.
3. Konfigurację systemu można dowolnie zmieniać. Z wyjątkiem pierwszego pasa, pozostałe pasy można dowolnie przełączać na konwersję częstotliwości i serwo, a także liczbę sekcji pasa można dowolnie dopasowywać.
4. Połączenie pomiędzy kontrolerem V5 a serwomechanizmem wykorzystuje szybkie sygnały różnicowe, które mają wysoką stabilność i nie są podatne na zakłócenia. Maksymalna prędkość impulsu różnicowego portu impulsów wynosi 3 MHz, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.

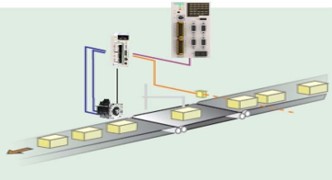

Zasada procesu

Linia szybkiego sortowania materiałów podzielona jest na część podającą i część sortującą materiał. Część podająca organizuje głównie wiele rzędów materiałów w jedną kolumnę poprzez przegrodę lub ramię opadające oraz różnicę prędkości taśmy i wysyła je do linii sortującej. Zazwyczaj jedna linia podająca współpracuje z wieloma liniami sortującymi.
Część do transportu materiału wykorzystuje indukcję fotoelektryczną każdego pasa do kontrolowania przyspieszania i zwalniania pasa w celu dostosowania odległości redukcji materiału w celu uzyskania efektu przenoszenia materiału. Pierwsza część pasa jest sprzężona serwo z podawaniem maszyny pakującej poduszki, a materiały podawane są do maszyny pakującej zgodnie z ustawioną pozycją.

Indeks techniczny

Prędkość liniowa linii sortującej może sięgać 150 opakowań/min, w zależności od długości i właściwości materiału.
Dokładność podawania wynosi ±1mm.

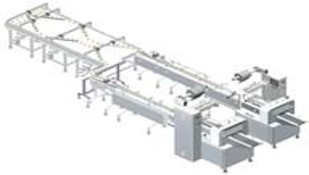

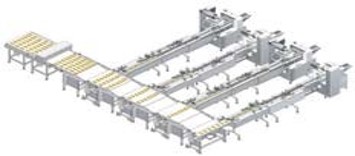

Wystawa sprzętu
