Maszyna do pakowania poduszekRozwiązanie
Maszyna do pakowania poduszek Rozwiązanie
Krzywa ruchu poziomego noża zgrzewającego tradycyjnej maszyny pakującej w poduszki jest realizowana przez krzywkę mechaniczną, która jest skomplikowana w montażu, charakteryzuje się dużym hałasem podczas pracy, kłopotliwą regulacją i niską wydajnością.
W oparciu o wieloletnie doświadczenie w opracowywaniu toreb na poduszki i zapotrzebowanie rynku, firma VEICHI opracowała system zapewniający dobre wrażenia użytkownika, wydajność i wysoką precyzję. Posiada funkcje elektronicznej obrony przeciwlotniczej, elektronicznego zabezpieczenia przed przecięciem, zabezpieczenie przed przecięciem momentu obrotowego, znacznik śledzenia, stałą długość itp., które mogą sprostać większym wymaganiom rynku.
Cechy i zalety
Zalety rozwiązania
Szybka reakcja i stabilność
Funkcja krzywki elektronicznej i szybkie przetwarzanie arytmetyczne kontrolerów ruchu serii VEICHI V5 zapewniają dużą szybkość reakcji systemu.
Bogate funkcje
Ma wspólne funkcje, takie jak elektroniczna obrona przeciwlotnicza, elektroniczne zabezpieczenie przed przecięciem i zabezpieczenie przed przecięciem momentu obrotowego. Moment zabezpieczający przed przecięciem można ustawić na ekranie dotykowym, obsługuje wielosekcyjne podawanie taśmowe i obsługuje tryb pakowania o zmiennej długości.
Prosty w użyciu
Debugowanie systemu jest proste, wystarczy ustawić parametry mechaniczne i obsługiwać zapisywanie parametrów serwomechanizmu jednym klawiszem.
Doskonała wydajność
Prędkość robocza typu widelca: pojedynczy nóż 20-300 worków/min. Prędkość jazdy typu taśmy: 1-35 m/min. Dokładność pakowania: dokładność kodu koloru ±0,5 mm.
Wprowadzenie do branży
Maszyna pakująca w poduszki służy do zgrzewania opakowań artykułów, maszyna służy do produkcji torebek, podawania, zgrzewania, cięcia, formowania itd. Maszyny do pakowania w poduszki są szeroko stosowane w szybkim pakowaniu w branżach takich jak żywność, zastawa stołowa, produkty higieniczne, lekarstwa, części metalowe i artykuły ochrony pracy. Ciastka, cukierki, zastawa stołowa są pakowane za pomocą maszyny pakującej w poduszki.

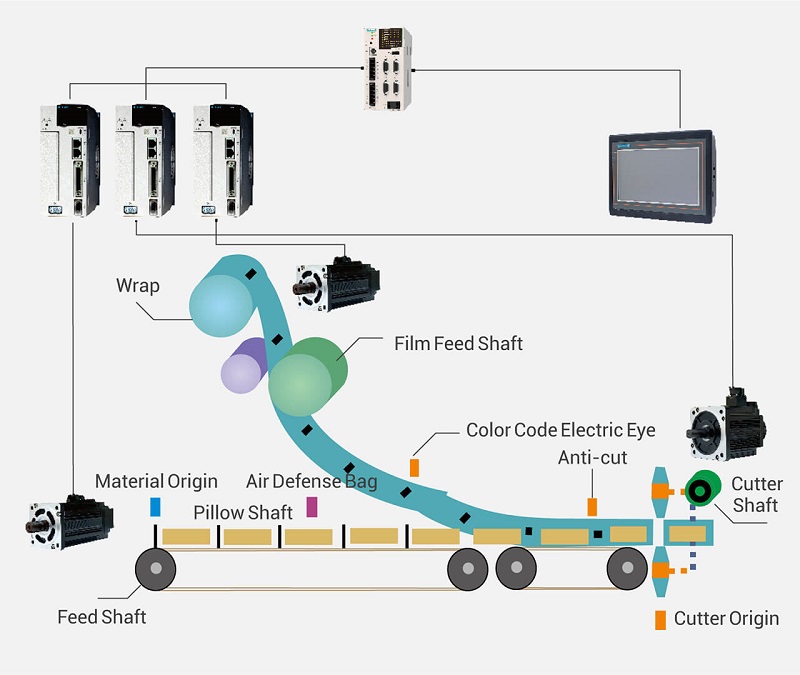

Topologia rozwiązania
Układ napędowy maszyny pakującej poduszki składa się ze sterownika ruchu, układu serwo, interfejsu HMI, wału folii, wału tnącego, szpuli itp.
W rozwiązaniu zastosowano kontroler ruchu VEICHI V5-MC104 i wewnętrzną kamerę elektroniczną, aby osiągnąć synchronię i precyzyjna kontrola każdej osi. Po drugie, funkcja zatrzasku sprzętowego współpracuje z dojrzałym algorytmem korekcji znaku koloru, aby zapewnić wysoką precyzję działania noża znakującego koloru, podawania i cięcia. Specjalnie opracowana funkcja filtrowania oprogramowania i sprzętu skutecznie odfiltrowuje sygnały zakłócające na miejscu i zapewnia długoterminową stabilną pracę w różnych warunkach pracy.

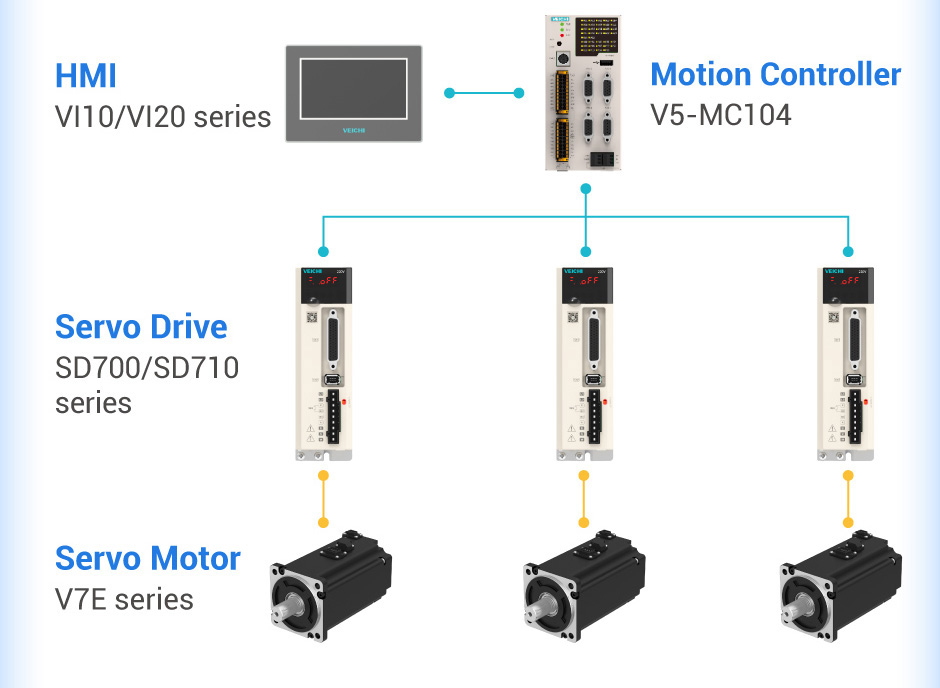

Topologia systemu
Główne komponenty rozwiązania obejmują kontrolery ruchu, ekrany dotykowe, serwonapędy i serwosilniki, z których wszystkie zostały niezależnie opracowane przez firmę VEICHI. Kompatybilność i niezawodność są doskonałe, dzięki czemu obsługa i konserwacja są wygodniejsze i mogą skutecznie zmniejszyć inwestycje klientów w obsługę posprzedażną.

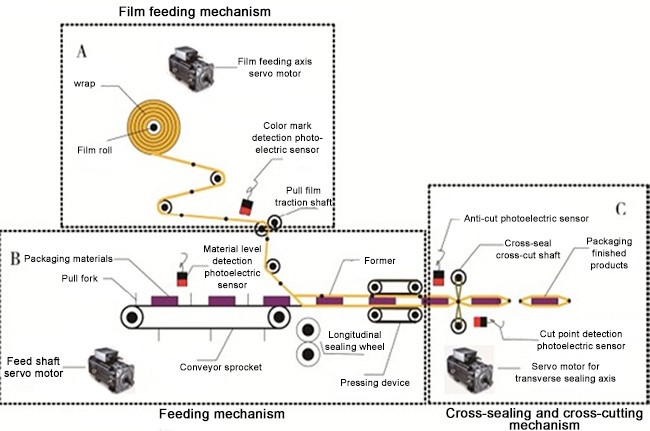

Zasada systemu
Proces pakowania maszyny pakującej w poduszki odbywa się poprzez koordynację wału podającego, wału ciągnącego folię i wału obcinającego, aby osiągnąć cel pakowania.
Podawanie szpuli: Wał podający napędza widły, aby popychać materiał do przodu, a położenie koła łańcuchowego wałka podającego jest kalibrowane w każdym okręgu, aby zapewnić dokładną pozycję podawania.
Wałek folii ciągnącej folię: Wałek folii napędza folię opakowaniową, aby dokładniej podawać folię, zgodnie z ustawioną długością worka. W trybie znaku koloru wykrywany jest sygnał znaku koloru w celu kompensacji i skorygowania pozycji podawania folii. Skoordynowane działanie podawania i podawania folii zapewnia dokładne podawanie materiału do folii opakowaniowej.
Odcięcie wału: Położenie noża jest kompensowane i korygowane przy każdym obrocie wału tnącego. Prędkość liniowa noża w obszarze synchronizacji cięcia materiału jest utrzymywana na poziomie zgodnym z prędkością podawania folii, a folia jest synchronicznie zgrzewana i cięta poprzecznie, a zapakowany produkt jest wyprowadzany.
Zasada procesu
Proces pakowania maszyny pakującej w poduszki odbywa się poprzez skoordynowane działanie wału podającego, wału ciągnącego folię i wału obcinającego, aby osiągnąć cel pakowania. Wał podający napędza widełki zmiany biegów, aby popychać do przodu i podawać materiał, a koło zębate wału podającego jest kalibrowane przy każdym obrocie, aby zapewnić dokładność pozycji podawania. Oś folii napędza folię opakowaniową, aby dokładnie podawać folię zgodnie z ustawioną długością worka, a sygnał kodu koloru jest wykrywany w trybie kodu koloru w celu kompensacji i korygowania pozycji podawania folii. Skoordynowane działanie podawania i podawania folii zapewnia dokładne podawanie materiałów do folii opakowaniowej. Korekta kompensacji położenia frezu wykonywana jest dla każdego obrotu wału frezu, a prędkość liniowa frezu utrzymywana jest w strefie synchronizacji cięcia materiału.
Indeks techniczny
Indeks prędkości: jednobiegunowy 250-300 opakowań/min. Prędkość pakowania modelu z widłami zmiany biegów przebiega płynnie.
Tryb pakowania o zmiennej długości w modelu pasowym obsługuje maksymalną prędkość pakowania wynoszącą 35 m/min.
br />Wskaźnik dokładności: dokładność kodu koloru ±0,5mm.
Prowadzenie interesów
VEICHI Electric oferuje profesjonalne doradztwo i projektowanie aplikacji od naszych ekspertów z branży maszyn pakujących w poduszki, aby wspierać producentów OEM, ODM, integratorów systemów i użytkowników przemysłowych. Dostarczamy również niestandardowe rozwiązania w zakresie sprzętu i oprogramowania, które umożliwiają bezproblemową integrację oraz szereg funkcji optymalizujących cały system.
