Lekka stalowa maszyna pakująca w stępkęRozwiązanie

Maszyna stępkowa pobiera stal taśmową jako surowiec i produkuje złożone profile przekrojowe (produkty obejmują: stępkę ze stali lekkiej, stępkę do wypalania farby, stępkę z tektury, różne profile budowlane, konstrukcje stalowe, profile ram drzwi wyłożonych stalą, poręcze szybkobieżne, itp.) oraz urządzenia do gięcia na zimno i wypalania farb o różnych specyfikacjach poprzez ciągłe walcowanie na zimno.

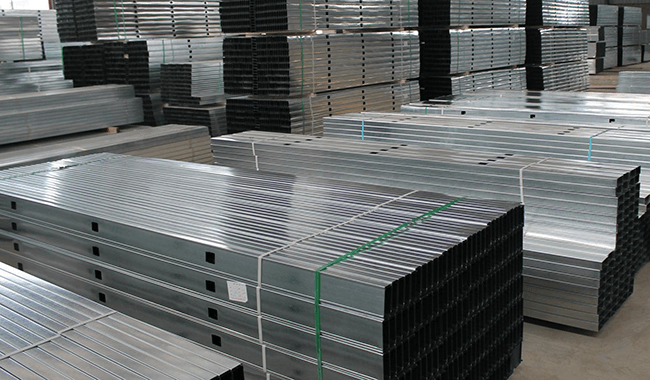

Kil z lekkiej stali

Maszyna pakująca stępkę jest ostatnim elementem linii produkcyjnej stępki. Główną funkcją urządzenia jest pakowanie i układanie stępek wyładowywanych z czołowej linii produkcyjnej, następnie wykonywanie małych wiązek (nawijanie taśmy), a na koniec układanie wiązek małych wiązek stępek, układanie ich w cały stos i zwolnij ich.

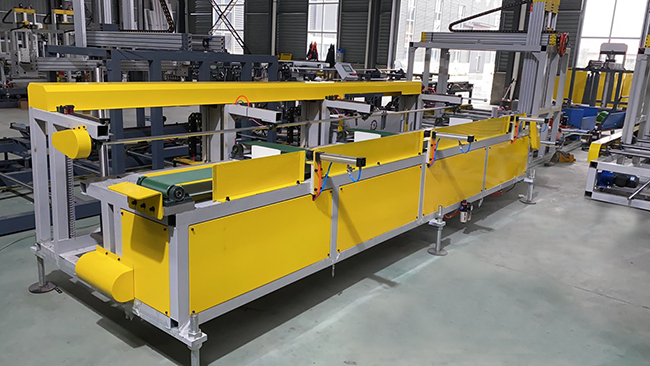

Maszyna pakująca w kilu

Rozwiązanie systemowe maszyny do pakowania stępek z lekkiej stali, opracowane niezależnie przez firmę VEICHI, może pasować do linii produkcyjnych stępek o różnych modelach i wydajnościach produkcyjnych. Według „maszyny o dużej prędkości”, „maszyny o średniej prędkości”; oraz „maszyna wolnoobrotowa” w maszynie pakującej stępkę prędkości produkcyjne linii produkcyjnej stępki przedniej wynoszą 130 m/min, 100 m/min i 80 m/min.

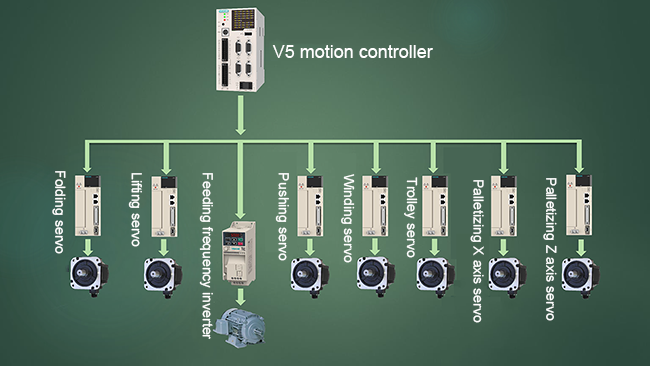

Rozwiązanie systemu maszyny pakującej na stępce ze stali lekkiej

Rozwiązanie systemowe maszyny pakującej z lekkiej stali

VEICHI zapewnia kompletny zestaw systemów sterowania, w tym ekrany dotykowe, kontrolery ruchu, systemy serwo i systemy inwerterowe. Przyjmując wysokowydajny kontroler ruchu V5-MC104 firmy VEICHI jako rdzeń sterowania systemem, komunikuje się on z HMI poprzez RS422 w celu realizacji interakcji danych pomiędzy HMI a kontrolerem. Impuls wyjściowy służy do sterowania położeniem 6 serwomechanizmów, a tryb położenia i momentu obrotowego jednego serwa jest przełączany poprzez komunikację Modbus.

Zaleta rozwiązania systemowego

1. Cała maszyna wykorzystuje nasz kontroler ruchu V5, architekturę sprzętową z dwoma procesorami, większą prędkość przetwarzania dolnej warstwy, scentralizowaną kontrolę interfejsu człowiek-maszyna, stabilną wydajność, łatwą obsługę i konserwację.

2. Wszystkie parametry są wyświetlane w czasie rzeczywistym przez interfejs człowiek-maszyna, można wstępnie ustawić różne specyfikacje, a położenie każdej stacji można również regulować za pomocą parametrów.

Zaleta rozwiązania systemowego

3. Sygnał impulsowy ze sterownika V5 do serwa przyjmuje szybki sygnał różnicowy, który ma wysoką stabilność i nie jest podatny na zakłócenia. Maksymalna prędkość impulsu różnicowego portu impulsów wynosi 3M, co pozwala osiągnąć niezwykle wysoką dokładność sterowania i może zaakceptować sygnał sprzężenia zwrotnego impulsu serwa 4M.

Rozwiązanie systemowe maszyny pakującej stępkę ze stali lekkiej VEICHI, interfejs połączeń między różnymi komponentami elektrycznymi jest ujednolicony, ustawienia są spójne, kompatybilne ze sobą, proste i wygodne oraz łatwe w utrzymaniu. Skutecznie pomagając klientom zwiększyć moce produkcyjne, zapewnia także ogólną stabilność systemu.

Sednem produkcji jest innowacja, a rdzeniem innowacji jest jakość. Dzięki dogłębnemu zrozumieniu branży i ciągłemu dążeniu do innowacji i jakości, VEICHI wprowadzi również bardziej wydajne i niezawodne produkty oraz godne zaufania rozwiązania, aby zwiększyć podstawową konkurencyjność i stworzyć wartość dla większej liczby klientów z branży.
