Przetwornica częstotliwości AC300 w przemyśle wodociągowym w Indiach

Przegląd projektu

Strona: Przemysł wodociągowy
Data: Listopad 2020
Lokalizacja: Indie
Przemysł: Zaopatrzenie w wodę
Zakres projektu:Opracowanie nowej serii pomp solarnych za pomocą napędów pomp solarnych VEICHI
Dostawy VEICHI: Zestaw modułów fotowoltaicznych, napęd pompy solarnej AC300, silnik

Wprowadzenie do projektu

Wraz z rozwojem technologii kontroli prędkości z przetwornicą częstotliwości i ciągłym podnoszeniem wymagań ludzi dotyczących jakości wody pitnej, urządzenia do zaopatrzenia w wodę z przetwornicą częstotliwości stały się szeroko stosowane w wielopiętrowych wspólnotach mieszkaniowych i wieżowcach . Zaopatrzenie w wodę z regulacją prędkości z konwersją częstotliwości ma następujące zalety:

1. Mniejsze inwestycje w sprzęt i niezawodne działanie systemu.
2. Niewielkie wymiary, oszczędność energii elektrycznej i wody.
3. wysoki stopień automatyzacji, wygodna obsługa i sterowanie itp.

Zakres zastosowań branży wodociągowej jest niezwykle szeroki. Kierunki administrowania drogami, zaopatrzenie w wodę gospodarstw domowych, zaopatrzenie w wodę przemysłową i zaopatrzenie w wodę placów budowy mogą być sterowane za pomocą przetwornic częstotliwości. Jakość przetwornicy częstotliwości zasilania wodą jest nierówna, dzięki czemu nasz AC300 ma dobry punkt wejścia, schemat zaopatrzenia w wodę jest bardziej ujednolicony, a konserwacja jest wygodniejsza.

Wyzwanie:

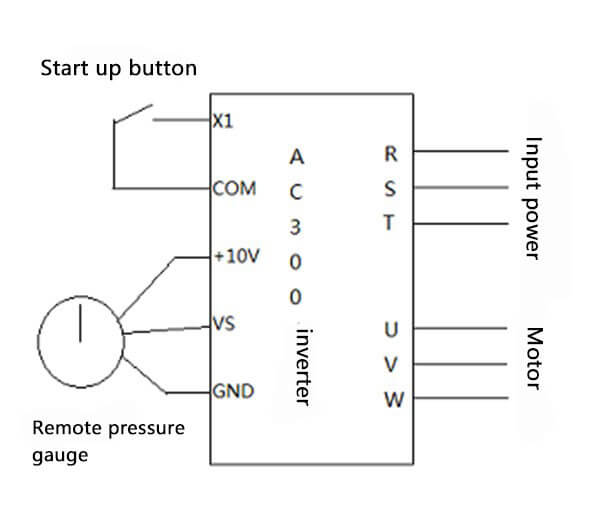

1. Zaopatrzenie w wodę pod stałym ciśnieniem składa się głównie z silnika, pompy wodnej, zbiornika buforowego, zdalnego manometru i falownika AC300. Do uruchamiania i zatrzymywania używa się zwykle zacisków.
2. System zaopatrzenia w wodę pod stałym ciśnieniem porównuje sygnał zwrotny z podaną wartością na zdalnym manometrze. Gdy wartość sprzężenia zwrotnego jest wyższa niż próg uśpienia, po upływie czasu uśpienia falownik przechodzi w stan uśpienia. Gdy próg sprzężenia zwrotnego jest niższy niż próg rozruchu, silnik uruchamia się ponownie, aby utrzymać ciśnienie w pobliżu zadanej wartości.

Rozwiązanie:

1. Pompa wodna uruchamia się i zatrzymuje delikatnie, bez ryzyka uderzenia, nadciśnienia i uderzeń hydraulicznych.
2. Niezawodne działanie: przetwornica częstotliwości realizuje łagodny start pompy, aby zapobiec uderzeniu sieci rurociągów, uniknąć ciśnienie w sieci rurociągów przekracza limit i pęknięcie rurociągu.
3. Sprzęt charakteryzuje się wysokim stopniem automatyzacji, zaopatrzenie w wodę jest stabilne i niezawodne, a jakość wody nie zawiera wtórnych zanieczyszczeń.
4. Doskonała funkcja zabezpieczająca: w przypadku awarii pojedynczej pompy aktywnie wysyła ona komunikat alarmowy i jednocześnie uruchamia pompę rezerwową, aby utrzymać równowagę w dostawie wody.

Produkty projektu:

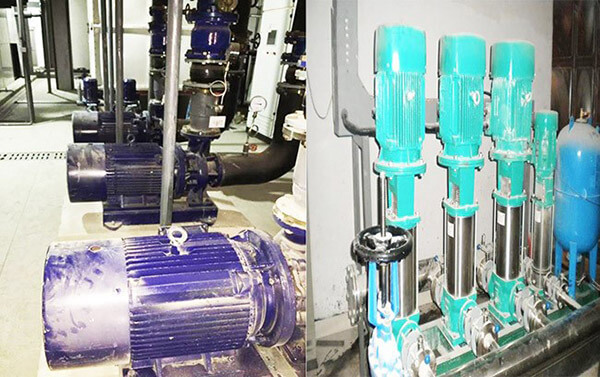

Zespół pompy wodnej

Charakterystyka systemu zaopatrzenia w wodę pod stałym ciśnieniem

1. Pompa wodna uruchamia się i zatrzymuje delikatnie, bez ryzyka uderzenia, nadciśnienia i uderzeń hydraulicznych.
2. Niezawodne działanie: przetwornica częstotliwości realizuje łagodny start pompy, aby zapobiec uderzeniu sieci rurociągów, uniknąć ciśnienie w sieci rurociągów przekracza limit i pęknięcie rurociągu.
3. Sprzęt charakteryzuje się wysokim stopniem automatyzacji, zaopatrzenie w wodę jest stabilne i niezawodne, a jakość wody nie zawiera wtórnych zanieczyszczeń.
4. Doskonała funkcja zabezpieczająca: w przypadku awarii pojedynczej pompy aktywnie wysyła ona komunikat alarmowy i jednocześnie uruchamia pompę rezerwową, aby utrzymać równowagę w dostawie wody.

Funkcje do realizacji w branży zaopatrzenia w wodę stałociśnieniową

Główną funkcją zaopatrzenia w wodę pod stałym ciśnieniem jest utrzymywanie stałego ciśnienia wody bez większych wahań.

Główne funkcje do realizacji:

1. Ustawienie ciśnienia to ustawienie w kilogramach.
2. Ustawienie ciśnienia to ustawienie w kilogramach. Skorzystaj z funkcji uśpienia, gdy woda nie jest używana, silnik utrzymuje niską lub zerową prędkość.
3. Gdy sprzężenie zwrotne ciśnienia jest niższe niż określona wartość, należy uruchomić ponownie, aby utrzymać ciśnienie.

AC300 jest stosowany w branży zaopatrzenia w wodę pod stałym ciśnieniem

Ustawienia parametrów:

Program:

1. F00.03=8 (Kanał zadawania częstotliwości jest ustawiony jako ustawienie sterowania PID).
2. Ustaw podane źródło sygnału regulatora PID; (na przykład zbiornik na wodę o pojemności 10 kg potrzebuje stałego ciśnienia 6 kg; wówczas podane ustawienie to 6/10+F11.32 (jeśli F11.32 wynosi w tym momencie 5%) = 65%; Jeśli stałe ciśnienie nie musi być zbyt dokładny przy 6 kg, a odchylenie budzenia jest małe, ustawienie można ustawić bezpośrednio 6/10=60%).
3. Ustaw źródło sygnału sprzężenia zwrotnego regulatora PID; (manometr napięcia lub manometr prądu itp.).
4. F11.29=1; (obowiązuje tryb uśpienia źródła wody pod stałym ciśnieniem)
5. Ustaw częstotliwość uśpienia F11.30 w miejscu głównym; (częstotliwość wyjściowa jest niższa niż częstotliwość uśpienia i przechodzi w stan uśpienia po F11.31).
6. Ustaw opóźnienie uśpienia F11.31 zgodnie ze sceną.
7. Ustaw F11.32 odchylenie od przebudzenia; (kiedy PID dał—odchyłkę budzenia>sprzężenie zwrotne PID, przestanie uśpić i uruchomi się).
8. Ustaw opóźnienie budzenia; (kiedy PID dał—odchylenie budzenia&g;sprzężenie zwrotne PID, po czasie ustawionym przez opóźnienie budzenia falownik nie będzie już uśpiony i falownik uruchomi się).

Wniosek

Zaopatrzenie w wodę pod stałym ciśnieniem wykorzystuje funkcję sterowania PID inwertera. Wcześniej w przypadku zaopatrzenia w wodę pod stałym ciśnieniem wykorzystywano głównie falowniki AC60 i AC70, aby spełnić wymagania dotyczące zaopatrzenia w wodę pod stałym ciśnieniem, ale zastosowanie falowników AC300 zapewnia doskonalszą wydajność sterowania w przypadku zaopatrzenia w wodę pod stałym ciśnieniem. Ponieważ nasza firma zoptymalizowała algorytm sterowania PID w falowniku ogólnego przeznaczenia AC300, wydajność sterowania PID jest dobra, precyzja jest wysoka, a reakcja dynamiczna jest szybka, aby osiągnąć doskonałą kontrolę procesu i zapewnić niezawodność kontroli procesu.< /p>
