Napęd VFD o częstotliwości AC310 używany w prasie offsetowej w Bangladeszu

Przegląd projektu

Miejsce: Fabryka
Data: lipiec 2022 r.
Lokalizacja: Bangladesz
Branża: Poligrafia
Zakres projektu: Wysokowydajne falowniki ze sterowaniem wektorowym są szeroko stosowane w prasach offsetowych
Dostawy VEICHI: Napęd AC serii AC310 VFD

Przegląd

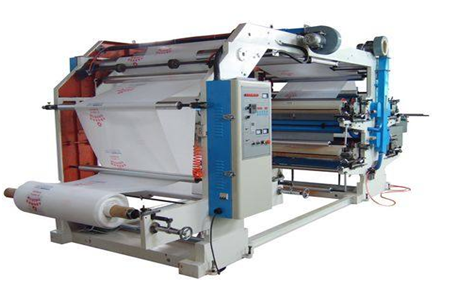

Główne cechy ruchu maszyn drukarskich: różnorodność elastycznych materiałów jako obiektów produkcyjnych. Podczas procesu nie tylko musi zapewnić ruch materiałów drukarskich zgodnie z wymaganiami, ale także musi dokończyć drukowanie różnych kolorów lub obróbkę podłoża. Zatem dwa łańcuchy kinematyczne ruchu papieru i ruchu maszyn drukarskich powstają, które są wzajemnie koordynowane. Biorąc za przykład maszynę offsetową, aby zapewnić regulację prędkości i drukowanie, wiele urządzeń nadal wykorzystuje tryb jazdy z regulacją prędkości prądu stałego do sterowania dwoma łańcuchami kinematycznymi. Aby ukończyć produkcję drukarską, należy wykonać wiele ruchów: zapewnić pracę impulsową (płyta załadowcza, bęben czyszczący, nawlekający papier) wymagania procesowe, współosiowe z silnikiem prądu stałego oraz zestawem silnika prądu przemiennego i reduktora cykloidalnego, aby spełnić wymagania operacji jog przy niskiej prędkości. Ponadto istnieje bezpośredni związek między dostarczanie wody i atramentu oraz prędkość drukowania w procesie drukowania, dlatego rolki wodne i atramentowe napędzane są oddzielnie przez dwa serwomotory prądu stałego. Istnieją również inne silniki z przekładnią o stałej prędkości, odpowiedzialne za regulację cylindra drukującego oraz położenie ładowania papieru i wałka. Aby zapewnić jakość druku, potrzebny jest magnetyczny hamulec proszkowy do kontroli napięcia, potrzebny jest silnik pomiarowy do prowadzenia podawania atramentu , potrzebuje urządzenia offsetowego do kontrolowania trasy papieru i potrzebuje innego silnika o różnych kształtach w tych mechanizmach.

Wymagania dotyczące procesu

Głównymi produktami przerywanej prasy offsetowej są znaki towarowe i etykiety, które mają wysokie wymagania dotyczące dokładności naprężenia. Odzwierciedlają to głównie poniższe punkty:

1. Stała kontrola napięcia z wahaniami mniejszymi niż 3%;

2. Szybki start i szybkie zatrzymanie bez wpływu na materiały drukarskie;

3. Szybka reakcja na napięcie.

Dlaczego prasa offsetowa ma powyższe wymagania dotyczące falownika? Ponieważ tryb nawijania jest typu wsadowego, a pomiędzy rolką trakcyjną a rolką odwijającą znajduje się przestrzeń do przechowywania materiałów. Prasa offsetowa przekaże falownikowi sygnał startu, gdy dolny wyłącznik fotoelektryczny wykryje materiał, a silnik odwijający będzie marszczył materiały drukarskie .Silnik trakcyjny zatrzyma się, gdy górny wyłącznik krańcowy wykryje materiał do drukowania, a silnik uzwojenia utrzymuje stałe napięcie materiału do drukowania. Cały proces trwa około 3 sekund, dlatego też sytuacja ta stawia wysokie wymagania co do szybkości reakcji napięcia.

Rozwiązanie produktów VEICHI

Wykorzystaj zalety napędu VFD z serii AC310

1.Unikalna funkcja automatycznego obliczania średnicy uzwojenia.

Wraz ze wzrostem średnicy rolki nawojowej częstotliwość wyjściowa falownika silnika uzwojenia będzie stale spadać. W falowniku serii AC310 dostępna jest wyspecjalizowana funkcja obliczania średnicy rolek, która może dynamicznie i automatycznie obliczać aktualną średnicę średnicy uzwojenia w czasie rzeczywistym, aby uzyskać najlepszy efekt uzwojenia przy stałym napięciu.

2.Stała kontrola napięcia

Dzięki doskonałej funkcji kontroli naprężenia AC310 może regulować wyjściowy moment obrotowy w czasie rzeczywistym w zależności od zmian naprężenia materiału, aby zapewnić stałe napięcie materiałów.

Wniosek

System prasy offsetowej z falownikiem VEICHI może zapewnić stabilną i niezawodną pracę oraz zapewnić klientom wysokie korzyści ekonomiczne. Ogólne rozwiązanie VEICHI jest bardzo chwalone przez klientów podczas rzeczywistych testów produkcyjnych. Konkretne zalety są następujące:

1. Łatwa regulacja napięcia skrzydełek. Sterowanie napięciem i synchronizacją odbywa się w falowniku, co znacznie poprawia niezawodność i stabilność;

2. Przejmij kontrolę VC. Szybka reakcja dynamiczna, wysoka dokładność sterowania i stałe napięcie podczas ACC/DEC, aby uniknąć przesunięcia kolorów;

3. Długa żywotność falownika oraz łatwość obsługi i konserwacji;

4. Brak instalacji czujników napięcia i enkodera, co pozwala zaoszczędzić koszty produkcji sprzętu.
