Napęd VFD o częstotliwości AC310 używany w maszynie Decating w Wietnamie

Przegląd projektu

Miejsce: Fabryka
Data: luty 2022 r.
Lokalizacja: Wietnam
Branża: tekstylna
Zakres projektu: Wysokowydajne falowniki ze sterowaniem wektorowym są szeroko stosowane w maszynach dekacyjnych
Dostawy VEICHI: Napęd VFD AC310 AC , VI20HMI, PLC serii VC

Przegląd

Obecnie istnieją dwie sekcje wykańczania tkanin wełnianych: wykańczanie na mokro (w tym barwienie) i wykańczanie na sucho. Głównymi urządzeniami produkcyjnymi w procesie wykańczania na sucho są: maszyna do stabilizacji termicznej, maszyna szczotkowa, nożyce, maszyna na mokro, maszyna do dekacji i tak dalej. A maszyna do dekowania, która jest jednym z kluczowych urządzeń, jest sprzętem do przetwarzania końcowego.

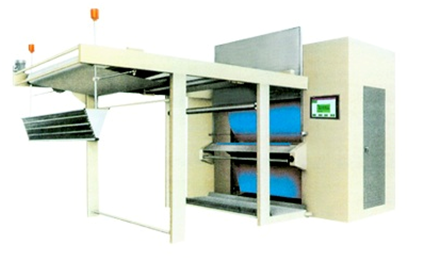

Maszynę dekacyjną można podzielić na dwa typy, jedna przeznaczona do normalnego ciśnienia i temperatury, a druga do wysokiej temperatury i ciśnienia. Dziekarka nadaje się głównie do układania i wykańczania dzianin i tkanin z naturalnej wełny, lnu, bawełny, jedwabiu i przędzy mieszanej. Po ustawieniu i wykończeniu sprzętu dostępnych jest kilka funkcji, takich jak stabilny wymiar, gładkość w dotyku i miękki połysk itp.

Głównym sterownikiem wysokowydajnej maszyny dekatującej jest programowalny sterownik logiczny (PLC), który kończy ustawianie prędkości i napięcia, ustawianie parametrów falownika oraz logiczne sterowanie tkaniną przychodzącą i wyjściową. Przetwornica częstotliwości działa automatycznie zgodnie z do zadanych parametrów oraz zadanej prędkości i napięcia, dzięki czemu tkanina uzyskuje wysokiej jakości efekt dekanacji.

Wymagania dotyczące procesu

Wysokowydajna maszyna do dekantacji składa się z trzech głównych części

1.Ładowanie tkaniny

Podczas wymiany dolnej tkaniny nawiń ją na duży wałek, zazwyczaj dwa razy w roku. Do regulacji prędkości ładowania tkaniny za pomocą potencjometru potrzebny jest tylko falownik z dużą rolką.

2. Karmienie tkaniną

  Oznacza to, że tkanina jest owinięta w dolną tkaninę, a następnie nawinięta na duży wałek i pracuje w trybie nawijania za pomocą falownika. Falownik z dużą rolką działa w trybie momentu naprężającego, a falownik z małą rolką działa w trybie prędkości

3. Wyjście tkaniny

Podczas wyprowadzania tkaniny duży i mały wałek obracają się w odwrotnym kierunku, aby wyjąć tkaninę, a dolny materiał jest nawijany z powrotem na mały wałek. W tym momencie falownik małego wałka działa w trybie naprężenia, a duży wałek falownik działa w trybie prędkości. Prędkość tkaniny jest podawana przez potencjometr prędkości, a mały wałek przełączany jest w tryb momentu naprężającego.

Rozwiązanie produktów VEICHI

System maszyny dekatującej składa się z falownika VEICHI, interfejsu HMI i sterownika PLC.

1. HMI służy do ustawiania wartości napięcia i innych parametrów procesu. Sterowanie logiczne tkaniną przychodzącą i wyjściową odbywa się za pomocą sterownika PLC.

2. Falownik działa automatycznie zgodnie z prędkością i napięciem podanym przez sterownik PLC.

Wniosek

System dekatowania z falownikiem VEICHI może zapewnić stabilną i niezawodną pracę oraz zapewnić klientom wysokie korzyści ekonomiczne. Ogólne rozwiązanie VEICHI jest bardzo chwalone przez klientów podczas rzeczywistych testów produkcyjnych. Konkretne zalety są następujące:

1. Napięcie w całym procesie przychodzącego i wyjściowego materiału jest stabilne, a jego napięcie można regulować oddzielnie.

2. Moment obrotowy i prędkość falownika można dowolnie przełączać na wejściu i wyjściu, co poprawia wydajność bez zatrzymywania maszyny.

3. Pod kontrolą napięcia dokładność napięcia jest kontrolowana w zakresie 5%; przy kontroli prędkości dokładność prędkości jest kontrolowana w zakresie 1%, a czujnik prędkości służy do regulacji prędkości linii w czasie rzeczywistym.
