Napęd VFD o częstotliwości AC310 używany w dwugłowicowej maszynie taśmującej w Tunezji

Przegląd projektu

Miejsce: Zakład obróbki drutu
Data: kwiecień 2022
Lokalizacja: Tunezja
Branża: Obróbka drutu
Zakres projektu: Pod kontrolą PID napędu VFD VEICHI AC310 AC, kontroluje on skoordynowane operacje odwijania i nawijania w celu ostatecznej obróbki kabli HDMI
Dostawy VEICHI: AC310 AC Drive VFD, maszyny odwijające i przewijające, silnik

Podsumowanie

Wraz z rozwojem telewizji cyfrowej, HDTV i telewizorów z płaskim ekranem pojawił się nowy interfejs HDMI.

HDMI (High-Definition Multimedia Interface) to pierwszy i jedyny obsługiwany w branży nieskompresowany cyfrowy interfejs audio/wideo, który w zasadzie nie ma ograniczeń długości. Za pomocą tylko jednego kabla HDMI można zamiast tego zastosować maksymalnie 13 analogowych kabli transmisyjnych, skutecznie rozwiązując problem niechlujnego połączenia za systemem kina domowego. Dlatego istnieje duże zapotrzebowanie rynku na ten sprzęt „dwugłowicową maszynę do taśmowania”, który przetwarza kable HDMI i ma wysokie wymagania dotyczące szybkości, stabilności i efektu nagrywania.

Wymagania dotyczące procesu

W zależności od różnych wymagań, wymagania techniczne jak poniżej.

1. Uzyskaj pojedynczy pakiet z pojedynczą linią, pakiet z podwójną linią lub pakiet podwójny, pakiet z czterema liniami w pojedynczym pakiecie lub pakiet podwójny i tak dalej. Materiał do taśmowania: cienka aluminiowa taśma mikowa, taśma mylarowa, papier bawełniany i włóknina itp.;
2. Podczas pracy prędkość linii całej maszyny można regulować dowolnie, a prędkość linii taśmowania musi być stała z całą maszyną, tak aby gęstość taśm pozostała taka sama;
3. Gęstość taśmowania jest regulowana.(Stosunek nakładania);
4. Cała część nie ma wpływu na prędkość odwijania regulacja prędkości maszyny i może być automatycznie regulowana wraz z regulacją prędkości całej linii maszyny;
5. W zależności od zmiany średnicy rolki, uzwojenie może automatycznie dostosować prędkość linii, aby zagwarantować stabilność nawijania.

Rozwiązania produktów VEICHI

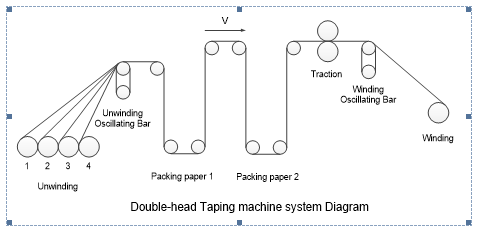

Zgodnie z wymaganiami technicznymi i wymaganiami dotyczącymi napędu VEICHI konfiguruje system sterowania w następujący sposób:

1. Istnieją 4 AC72-L napędzające cztery maszyny odwijające, które wykorzystują unikalny „pręt oscylacyjny + PID”. rozwiązanie falownika VEICHI. Na sterowanie systemem nie ma wpływu prędkość całej linii maszyny i można je automatycznie regulować w zależności od prędkości odwijania. Poza tym może również osiągnąć automatyczne odwracanie uzwojenia;
2. Istnieją dwie AC310 napędzające dwie maszyny taśmowe, z których prędkość taśmowania jest regulowana i wydawana jest komenda częstotliwości ze sterownika PLC;
3. AC310 steruje jedną maszyną trakcyjną, której sygnał regulacji prędkości linii podawany jest przez wyjście analogowe sterownika PLC sterującego HMI lub przez potencjometr;
4. VEICHIKontroler naprężenia AC200-L napędza maszynę nawijającą, której sygnał wejściowy prędkości linii pochodzi z wyjścia AO1 falownika trakcyjnego. Nawet jeśli prędkość linii i średnica rolki są zmienne, dzięki doskonałej kontroli prędkości w zamkniętej pętli (pręt oscylacyjny + PID), AC200-L może osiągnąć stałą kontrolę naprężenia, aby zagwarantować stabilność uzwojenia;
5.  Za pomocą interfejsu HMI można regulować prędkość głównej maszyny, szerokość owijania, współczynnik nakładania się i prędkość oklejania. Istnieje wbudowany algorytm, który ustawia szerokość owijarki i współczynnik nakładania się, a poprzez obliczenie odległości węzłowej P i kąta owijania za pomocą tych dwóch parametrów, prędkość owijania może być kontrolowana w prosty sposób, co jest jedną z pierwszych w branży.

Wniosek

Zastosowanie AC310 w dwugłowicowej maszynie taśmującej jest bardzo chwalone przez klientów ze względu na dobry efekt synchronizacji, płynny rozruch i działanie oraz dobry efekt formowania. Konkretne zalety to następujące trzy punkty:

1. Dobry efekt synchronizacji. AC310 doskonale zapewnia synchroniczną pracę maszyny trakcyjnej i maszyny wyciągowej;
2. Stabilna i niezawodna praca. Działanie jest stabilne i niezawodne, co zapewnia dużą wygodę dla stabilności systemu;
3. Stabilny rozruch. AC310 uzyskuje dobry efekt rozruchu, gdy maszyna trakcyjna i maszyna wyciągowa uruchamiają się synchronicznie.
