AC310 i SD600A na krośnie powietrznym Air Jet Loom i Terry Towel Air Jet Loom w Chinach

Przegląd projektu

Miejsce: Zakład przetwórstwa tekstylnego
Data: sierpień 2022 r.
Lokalizacja: Chiny, Shenzhen
Branża: Opakowania z bibuły
Zakres projektu: Wysokowydajne falowniki ze sterowaniem wektorowym są szeroko stosowane w krosnach powietrznych, krosnach do ręczników powietrznych i maszynach do tkania wody
Dostawy VEICHI: Napęd AC AC310 VFD, SD600

Wstęp

1. Krosno powietrzne to krosno bez wahadłowe, które wykorzystuje strumień strumieniowy do przemieszczania wątku przez przesmyk. Zasada działania polega na wykorzystaniu powietrza jako środka wprowadzającego wątek: tarcie pomiędzy wyrzucanym strumieniem sprężonego powietrza a wątkiem wytwarza przyczepność, która przenosi wątek przez przesmyk. Osiąga cel polegający na wprowadzaniu wątku za pomocą strumienia wytwarzanego przez strumień powietrza.

2. Do krosna pneumatycznego na ręczniki frotte dodano elektroniczne urządzenie pętlowe oparte na oryginalnym krośnie powietrznym, a pozostałe zasady działania są w zasadzie takie same, jak w przypadku krosna pneumatycznego.

Wymagania dotyczące procesu sprzętowego

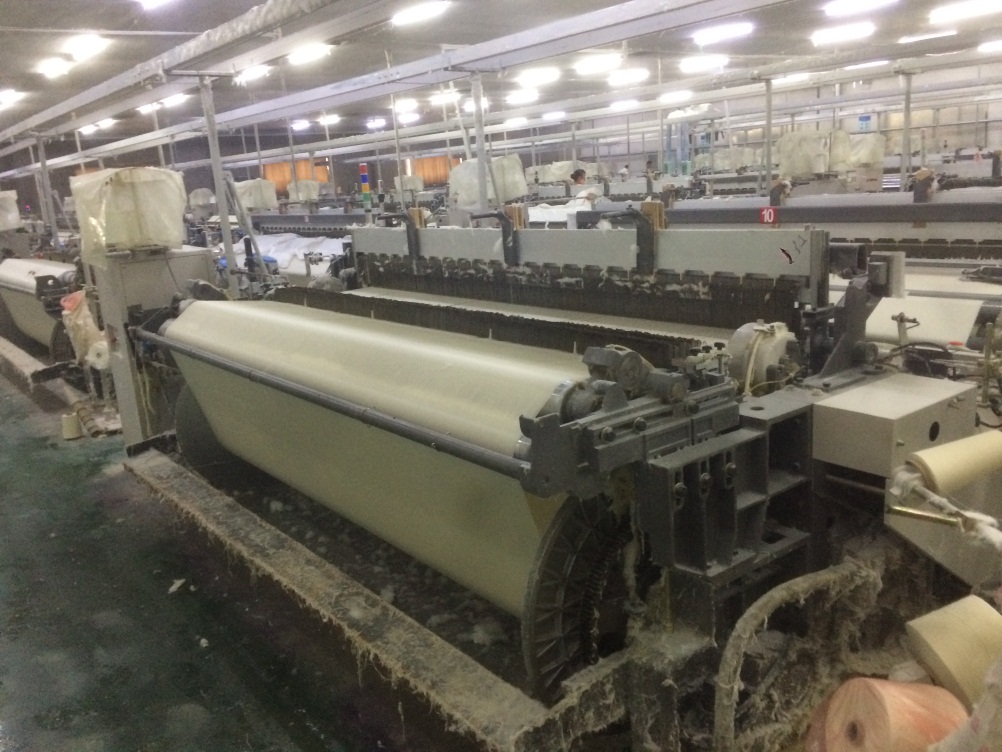

1. Krosno powietrzne

Silnik wrzecionowy: silnik wrzecionowy napędza ramę golarki, urządzenie do wprowadzania wątku i wiele innych urządzeń krosna poprzez ruchy krzywki. Podczas uruchamiania silnik wrzeciona musi zostać uruchomiony od 0 obr./min do 520 obr./min (prędkość krosna) w ciągu 100 ms, co wymaga bardzo wysokiego momentu rozruchowego (moc silnika krosna wynosi 3,7 kW przy połączeniu trójkątnym i napięciu znamionowym 220 V).

Elektroniczne urządzenie odbierające: nawija gotowy materiał zgodnie z prędkością wrzeciona, im większa jest prędkość wrzeciona, tym większa jest prędkość odbierania.

Elektroniczny wyłącznik: dostosowuje prędkość wypuszczania zgodnie z napięciem skrzydła. Im większe napięcie, tym większa jest prędkość wypuszczania; wręcz przeciwnie, prędkość wypuszczania jest niska.

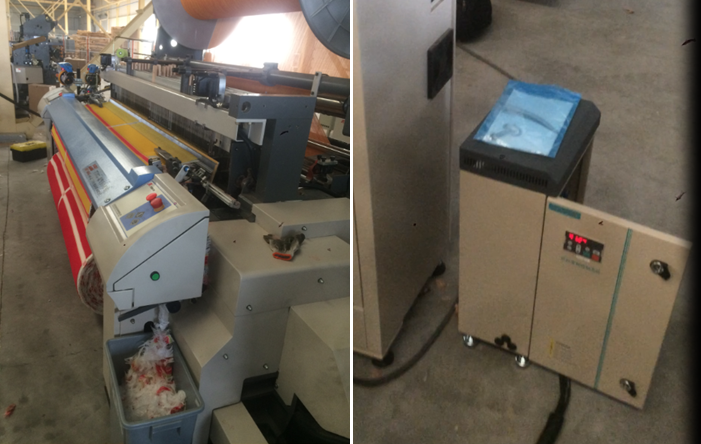

2. Krosno powietrzne do ręczników frotte

Wymagania technologiczne dotyczące silnika wrzeciona krosna pneumatycznego do ręczników frotte, elektronicznego urządzenia pobierającego i urządzenia wypuszczającego są w zasadzie takie same jak w przypadku krosna pneumatycznego, ale krosno do ręczników strumieniowych ma dodatkowo urządzenie pętlowe.

Wykorzystanie produktów VEICHI w krosnach pneumatycznych w Chinach

Produkty VEICHI stosowane w krosnach pneumatycznych naszych klientów:

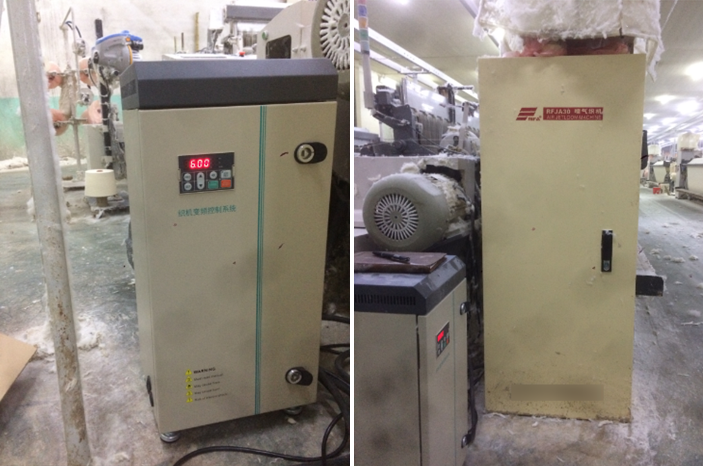

Specjalny przemiennik częstotliwości typu jet krosno został opracowany przez firmy VEICHI i RIFA. Ten wysokowydajny przemiennik częstotliwości ze sterowaniem wektorowym jest szeroko stosowany w krosnach powietrznych, krosnach do ręczników powietrznych i krosnach wodnych. Ma następujące cechy:

1. Wbudowana funkcja super startu: może napędzać silnik krosna odrzutowego od 0 obr./min do 520 obr./min w ciągu 100 ms. Gdy prędkość krosna osiągnie wymaganą wartość, pracuje ono przy obniżonym napięciu (od 380 V do 220 V).

2. W porównaniu do trybu sterowania stycznikowego, przetwornica częstotliwości posiada funkcję płynnej regulacji prędkości.

3. Konstrukcja bez wentylatora: w warsztacie tekstylnym jest zbyt dużo włókien, które łatwo zatykają kanał przetwornicy częstotliwości. Ze względu na duże zapylenie i wysoką temperaturę pracy latem (powyżej 40 ℃), specjalny przemiennik częstotliwości VEICHI typu jet krosno wykorzystuje konstrukcję bezwentylatorową z powiększonym radiatorem, dodatkowo firma VEICHI dokonała specjalnej obróbki powierzchni w celu wzmocnienia efektu chłodzenia strumienia przetwornica częstotliwości krosna.

Serwonapęd serii SD600A wykorzystuje najnowszy 32-bitowy procesor DSP TI jako rdzeń układu sterującego, a także wykorzystuje zaawansowany cyfrowy algorytm sterowania silnikiem, który umożliwia sterowanie w pętli zamkniętej w pętli prądowej, pętli prędkości i pętli położenia z szybką reakcją. Produkt ten jest szeroko stosowany w przemyśle tekstylnym.
