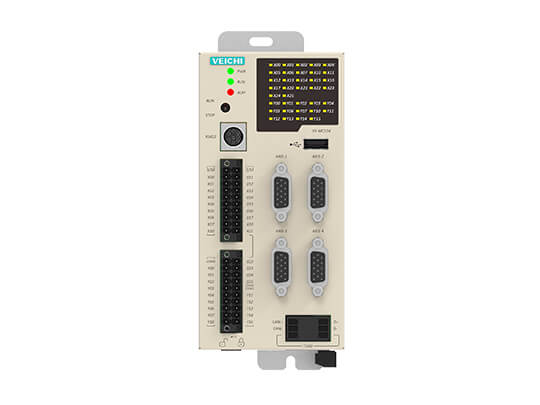

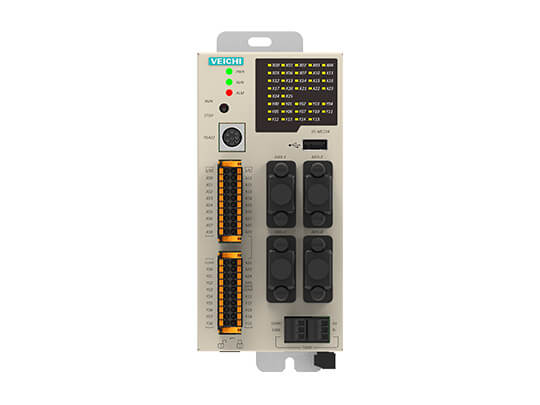

Kontroler ruchu V5-MC104
- Obsługa wielu języków programowania
- Obsługuje różne tryby komunikacji
- Obsługa 16-osiowego ruchu synchronicznego; cykl kontrolny mieści się w ciągu 1 ms
- Zastosuj wieloosiowy interfejs szybkiego akwizycji impulsów w pętli zamkniętej
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe

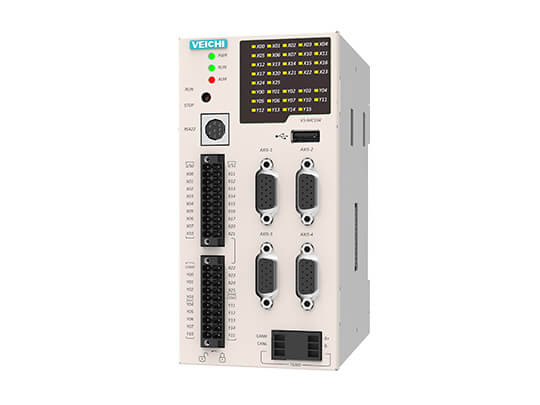

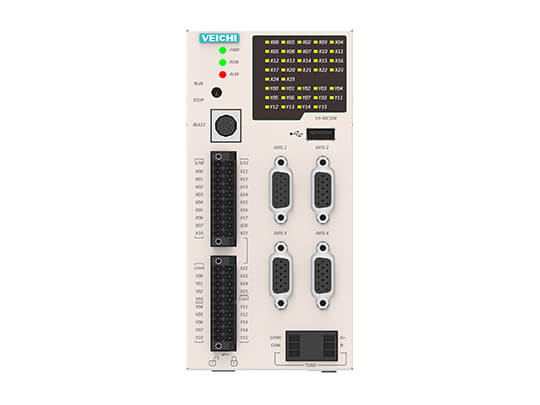

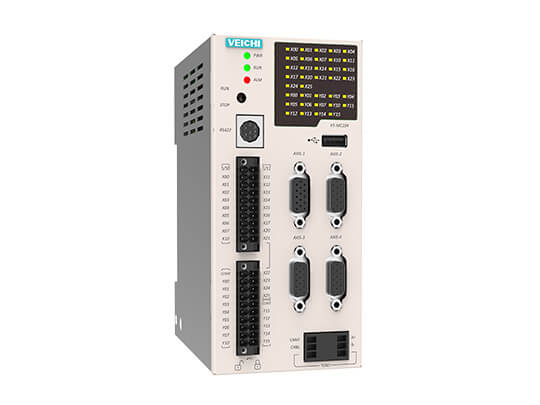

Kontroler ruchu V5 Przegląd
Programowalny sterownik logiczny serii V5-MC104 to wieloosiowy sterownik ruchu opracowany w oparciu o wysokowydajny procesor, przeznaczony do różnych środowisk automatyki przemysłowej.
1. Obsługa 16-osiowego ruchu synchronicznego, cykl sterowania 125 s-1 ms.
2. Wydajne zarządzanie we/wy i funkcje spełniają wymagania sterowania logicznego systemu sterowania.
3. Modułowe myślenie, wygodne opakowanie modułów funkcyjnych.
4. Dobra dziedziczenie, skraca cykl rozwoju projektu.
5. Użytkownicy mogą wybrać metodę programowania zgodnie z własnymi przyzwyczajeniami.
6. Zintegruj wiele bloków funkcyjnych, wystarczy wywołać, aby zastosować.
7. Obsługa wielu metod komunikacji.
8. Różnorodne metody programowania, łatwe w użyciu.

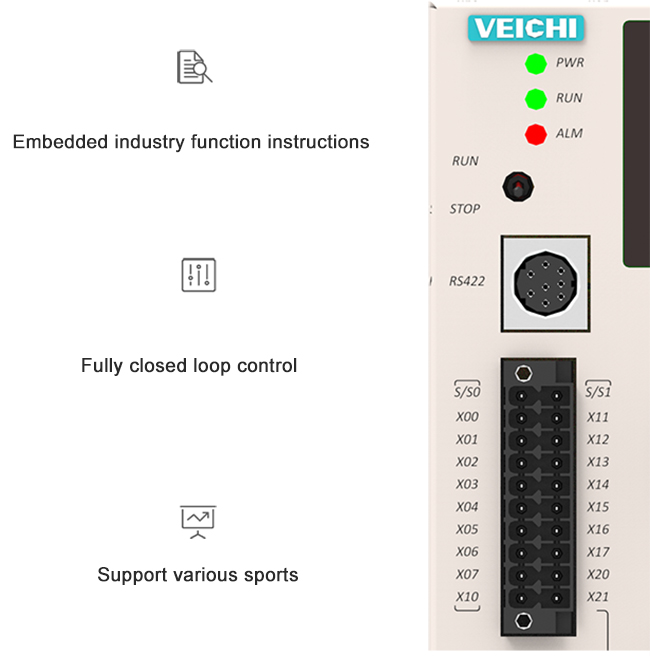

Szeroka gama zastosowań
1. Obsługa ruchu impulsowego, interpolacji liniowej, łuku, łuku 3D, sprzętu elektronicznego/kamery itp.
2. Wbudowana duża liczba wygodnych instrukcji funkcji branżowych, takich jak nawijanie, ścinanie śledzące, ścinanie w locie, pakowanie i inne moduły branżowe, sprawia, że aplikacja jest bardzo prosta.
3. Bloki funkcyjne, takie jak zintegrowane śledzenie synchroniczne, sterowanie w pełnej pętli zamkniętej i wieloosiowe wspólne sterowanie ruchem, można po prostu zastosować poprzez wywołanie.
Dwurdzeniowy układ główny, lepsza wydajność
1. Główny układ ma dwurdzeniowe przetwarzanie i potężne operacje logiczne.
2. Częstotliwość wyjściowa może wynosić do 3M.
3. Minimalny okres kontroli może osiągnąć 125 s.

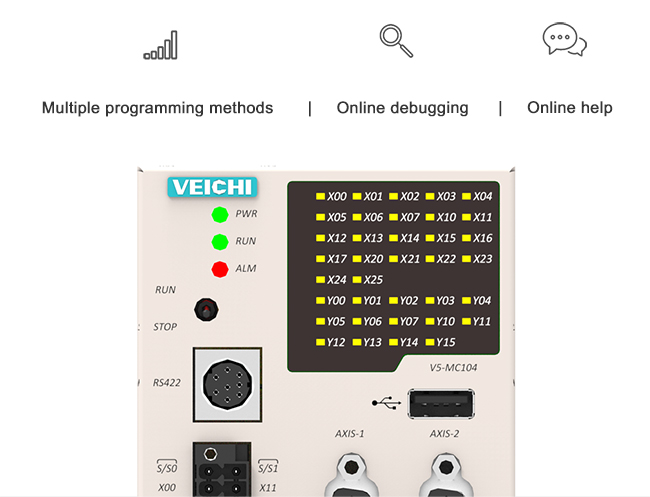

Wsparcie debugowania online, wygodniejsza obsługa
1. Obsługuje cztery metody programowania, w tym schemat drabinkowy, listę instrukcji, instrukcję MC i kod G.
2. Obsługa debugowania online i debugowania symulacji online.
3. Użytkownicy mogą szybko znaleźć pomoc dzięki szczegółowej funkcji pomocy online.

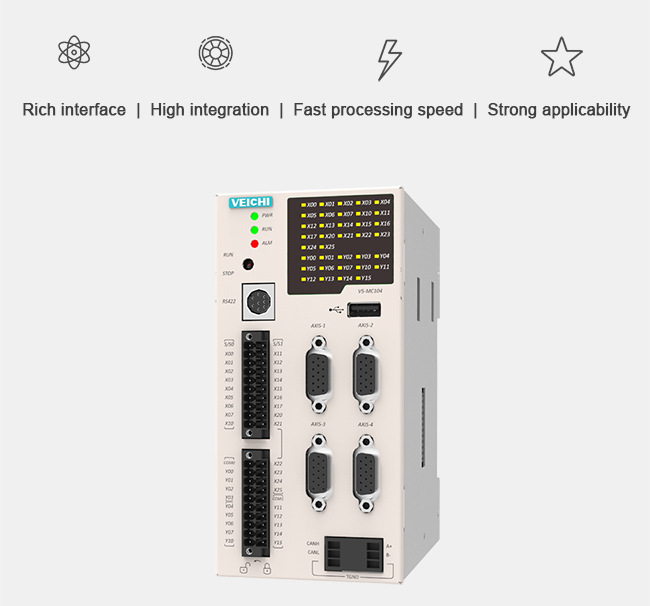

Obsługa wielu interfejsów, bardziej wszechstronna rozbudowa
1. Obsługa wielu metod komunikacji, takich jak RS422, RS485, RS232, CAN, EtherNet itp.
2. Obsługa interfejsu USB HOST, kopiowania plików i aktualizacji systemu.
3. 4-kanałowy AD, 2-kanałowy DA.
4. Rozszerzalny interfejs wejścia i wyjścia.

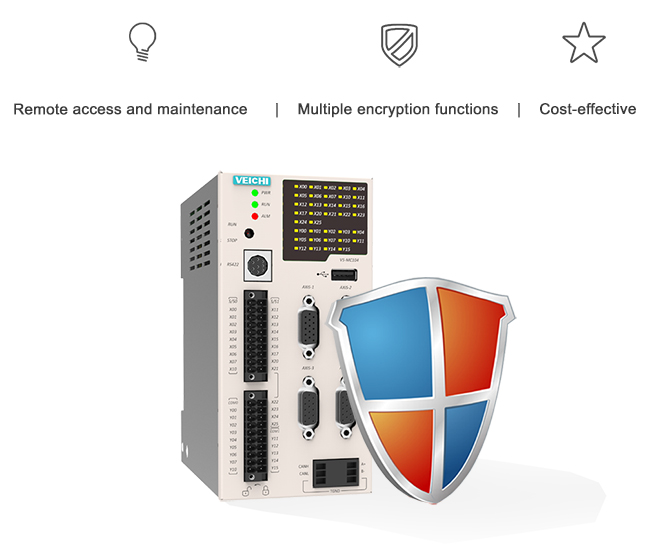

Większe bezpieczeństwo, bardziej niezawodny system
1. Obsługa szyfrowania programu użytkownika, wielokrotne szyfrowanie.
2. Obsługa szyfrowania programu użytkownika, wielokrotne szyfrowanie.
3. Mają wyższą odporność sejsmiczną i możliwości zakłócania.

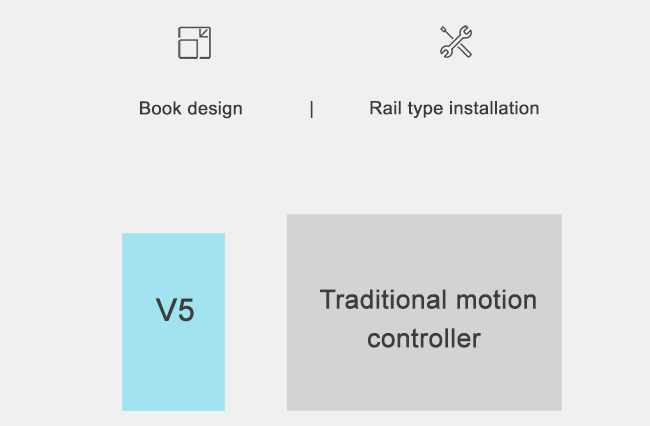

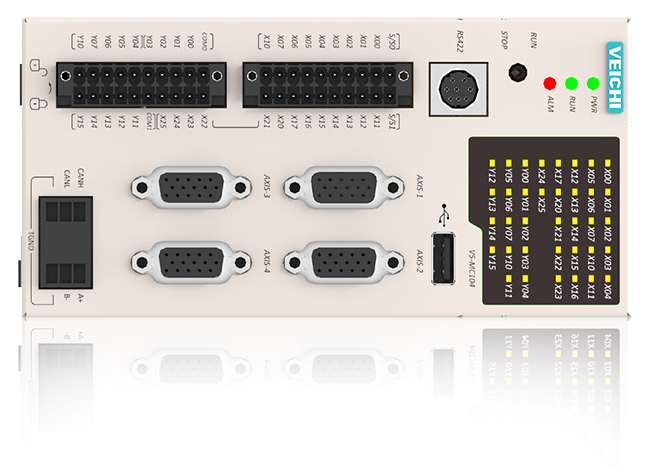

Projekt konstrukcyjny jest bardziej zgodny z wymaganiami dotyczącymi instalacji w obiektach przemysłowych
W strukturze porzucono tradycyjną metodę projektowania kontrolera ruchu i przyjęto projekt książki, który jest bardziej zwarty i piękny. Montaż na szynie DIN pozwala również zaoszczędzić dużo miejsca.
Wideo kontrolera ruchu V5-MC104

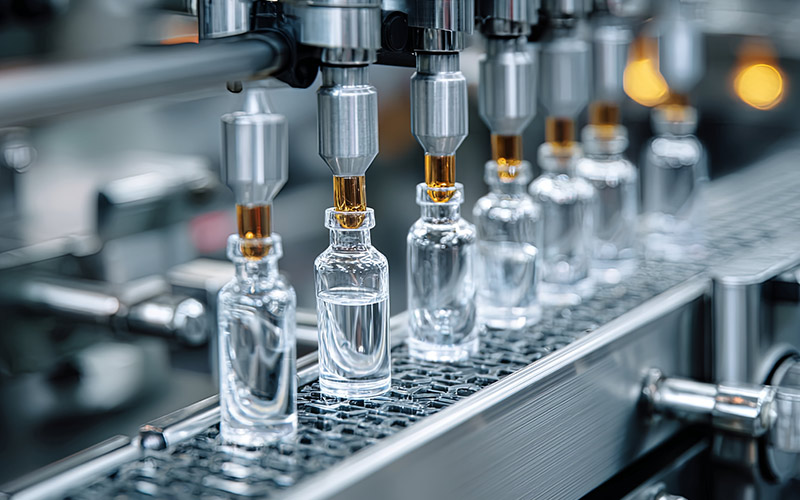

Zastosowania przemysłowe dla kontrolera ruchu V5
Zastosowania: Maszyny do obróbki drewna, maszyny tekstylne, roboty przemysłowe, nożyce pościgowe, nożyce latające i inne okazje.
Dane techniczne
Platforma oprogramowania | Schemat drabinki wsparcia, tabela instrukcji, diagram funkcji sekwencji, kod G Wsparcie zdalnego dostępu do sieci i konserwacji Funkcja wielokrotnego szyfrowania zapewniająca prawa własności intelektualnej użytkownika Obsługa zmiennych sieciowych do kontroli koordynacji wielu robotów |
---|
Tryb działania programu | Zastosuj tryb skanowania, który można ustawić na skanowanie w cyklu stałym, wyzwalanie zdarzeń wewnętrznych i wyzwalanie zdarzeń zewnętrznych |
---|---|
Funkcja debugowania | Obsługa debugowania online i debugowania symulacji online |
Funkcja pomocy online | Użytkownicy mogą szybko znaleźć pomoc dzięki szczegółowej funkcji pomocy online |
Moduł funkcyjny development | Użytkownicy mogą z łatwością przeprowadzić różnorodne modułowe enkapsulacje w celu przeniesienia i ponownego wykorzystania programu |
Funkcja szyfrowania oprogramowania | Szyfrowanie programu głównego, szyfrowanie podprogramów, szyfrowanie funkcji wysyłania i pobierania, szyfrowanie modułu funkcyjnego samokapsulacji użytkownika |
Funkcja zdalnej diagnostyki | Użytkownicy mogą zdalnie logować się do maszyny docelowej za pośrednictwem sieci Ethernet i przeprowadzać modyfikacje online, debugowanie i obsługę programów w celu przeprowadzenia diagnostyki i konserwacji maszyny |
Funkcja symulacji | Użytkownicy mogą przeprowadzać symulację i debugować |
Tryb sterowania | Sterowanie ruchem, sterowanie logiczne |
Funkcja przetwarzania obrazu | Podłączony do CCD, aby zapewnić dokładność przetwarzania poprzez wizualne pozycjonowanie |
Funkcja kompensacyjna | Posiadaj funkcję kompensacji luzu |
Szybkość zegara procesora | 168M |
---|---|
Pamięć | 64M |
Interfejs wyświetlacza | RS422, port sieciowy |
USB | 1 × USB2.0 |
Port COM | 1×RS-232, 2×RS-48, 1×RS-422 |
Ethernetu | 1×10M/100M adaptacyjny |
Sygnał impulsowy | Impuls różnicowy, 4 MHz |
Sygnał enkodera | 4MHz |
Interfejs AD | 12 bitów × 2 |
Cyfrowe wejście/wyjście | 22 wejścia, 14 wyjść |
Cykl | Cykl kontrolny: 1 ms |
Autobus terenowy | EtherCAT/CAN/MODBUS |
Rozszerzone funkcje | Rozszerzalne moduły I/O, moduły osi |
Wymagania dotyczące zasilania | +24V±10%, Icc=3A |
Funkcja kontroli ruchu | Ruch punktowy BIEC TRUCHTEM Sprzęt elektroniczny Kamera elektroniczna 2, 3 interpolacja liniowa Interpolacja kołowa trójpłaszczyznowa Dane porównania porównania Kompensacja luzu |
Temperatura robocza | 0~55 ℃ |
Wilgotność pracy | 5% ~ 90% bez kondensacji |
Wymiar kontrolera | 155mm×76mm×110mm |
Zdalny moduł IO | V5-MC104 posiada potężną funkcję sterowania ruchem, która może zaoferować szeroką gamę cyfrowych modułów wejściowych i wyjściowych, analogowych modułów wejściowych i wyjściowych, modułu wejściowego termopary, modułu wyjściowego przekaźnika i innych modułów IO. Można go rozszerzyć do 200 punktów IO, aby spełnić wszystkie rodzaje przemysłowych zastosowań sterowania logicznego i różnorodne wymagania funkcjonalne dotyczące wejścia i wyjścia sygnału. |
