Maszyna do cięcia ręczników papierowychRozwiązanie

Wprowadzenie

Maszyna ta służy do automatycznego cięcia włóknin, miękkich ręczników bawełnianych, chusteczek do twarzy itp., cięcia długich odcinków materiałów na małe odcinki o ustalonej długości i pakowania ich w worki na potrzeby procesu końcowego .

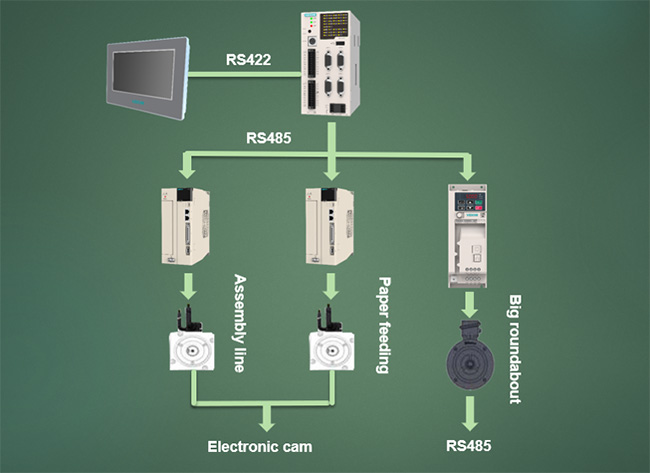

Topologia systemu

Najważniejsze momenty programu

1. W systemie zastosowano kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa.
2. Scentralizowane sterowanie interfejsem człowiek-maszyna, stabilna wydajność, łatwa obsługa i konserwacja.
3. Elektroniczna krzywka gwarantuje miękkość i dokładność, obsługuje tryby karmienia ciągłego i karmienia interwałowego.
4. Połączenie między kontrolerem V5 a serwomechanizmem wykorzystuje szybki sygnał różnicowy, który ma wysoką stabilność i nie jest podatny na zakłócenia. Maksymalna prędkość impulsu różnicowego portu impulsu wynosi 3M, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.

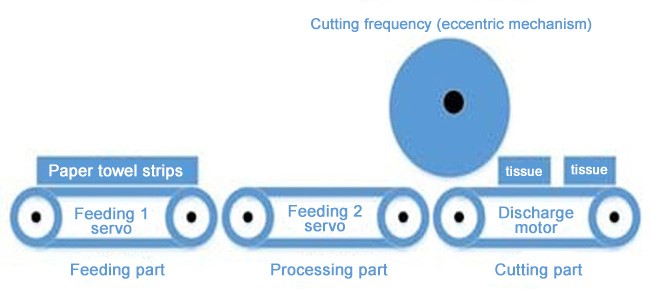

Zasada procesu

Długi odcinek materiału jest wysyłany na taśmę podającą, a taśma podająca przesyła go do sekcji przetwarzającej. Pas w części obróbczej wykonuje precyzyjny posuw synchronicznie z przerywanym cięciem noża rotacyjnego sterowanym przetwornicą częstotliwości. Małe kawałki materiału po rozcięciu z tyłu są wysyłane przez taśmę podającą w celu bezpośredniego pakowania i wykorzystania przez sprzęt z tyłu.

Indeks techniczny

Prędkość cięcia 200 paczek/min (długość materiału 200 mm).
Dokładność cięcia ±0,5 mm.
