VEICHI dotrzymuje kroku zapotrzebowaniu rynku i wprowadza na rynek nowy sterownik PLC z magistralą EtherCAT serii VC5, który ma zalety wydajnego sterowania ruchem, dostępu do protokołów 7 głównych portów, rozszerzenia funkcji wielu modułów, nowego oprogramowania do programowania komputera głównego itp. Dzięki wysoka niezawodność, szybka reakcja i łatwa obsługa, spełnia różnorodne scenariusze zastosowań i może zapewnić klientom inteligentne rozwiązania systemowe.

Wysokowydajny sterownik PLC EtherCAT SERII VC5

Niedawno, w odpowiedzi na zapotrzebowanie klienta na modernizację krajalnicy w celu zmniejszenia intensywności pracy i poprawy wydajności produkcji, firma VEICHI dostarcza 17-osiowe czterostanowiskowe rozwiązanie systemu sterowania krajalnicą z magistralą PLC EtherCAT serii VC5, która może osiągnąć dużą prędkość, wysoką precyzję i wysoką stabilność, kontrolować proces wyładunku materiału, chwytania, podawania i cięcia, pomagając klientowi zwiększyć moce produkcyjne i zwiększyć wydajność produkcji.

Własnie opracowana aktualizacja technologii

System sterowania, interaktywny interfejs, napęd i serwomotor rozwiązania zostały opracowane samodzielnie przez firmę VEICHI. Podstawowe komponenty obejmują wysokowydajny sterownik PLC serii VC5, serwonapęd SD710 EtherCAT i interfejs HMI VI20. W porównaniu z tradycyjną krajalnicą, 17-osiowa krajalnica czterostanowiskowa ma zalety dobrej kompatybilności, silnych właściwości przeciwzakłóceniowych i bogatych funkcji, które mogą skutecznie poprawić wydajność i jakość krojenia.

Rozwiązanie dla 17-osiowej krajalnicy czterostanowiskowej

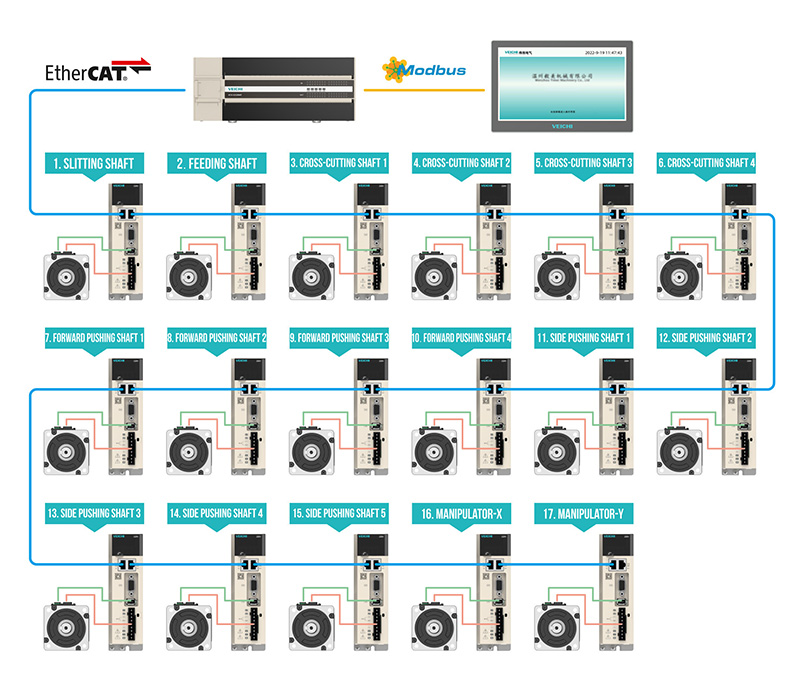

Struktura systemu

1.System sterowania: Zastosuj wysokowydajny sterownik PLC magistrali VC5 i technologię architektury dwurdzeniowej, potężne możliwości sterowania ruchem, najszybszy cykl komunikacji to 250us, dokładność czasu synchronizacji wynosi ± 80ns i może osiągnąć maksymalnie 32 rzeczywiste osie sterowania ruchem magistrali EtherCAT. Wysokowydajny sterownik PLC magistrali VC5 może z łatwością realizować kontrolę stabilności w warunkach pracy wielopozycyjnego i wieloosiowego układu zawieszenia, takich jak podawanie, chwytanie, cięcie itp. Może spełniać wymagania dotyczące wydajności osi, ścisłej kontroli kosztów, zmniejszać presję na produkcję i produkcja.
2.Użyj ekranu dotykowego VI20 jako interfejsu interakcji człowiek-maszyna: Główny interfejs operacyjny obejmuje wyświetlanie alarmów, wyświetlanie wyników i resetowanie sprzętu. Przycisku sterującego można używać do sterowania uruchamianiem i zatrzymywaniem odpowiednich funkcji. Interfejs parametrów służy do ustawiania parametrów kontroli procesu i monitorowania stanu pracy maszyny w czasie rzeczywistym.
3.Mechanizm podawania o stałej długości: Uniwersalne serwo magistrali EtherCAT SD710 służy do napędzania, stosowany jest tryb podawania posuwisto-zwrotnego, przerywanego, a obcinak wzdłużny służy do cięcia wzdłużnego w celu uzyskania kontroli długości specyfikacji materiału.
4.Mechanizm obcinaka: System serwo SD710 z uniwersalną magistralą EtherCAT służy do napędzania i podpórka narzędziowa jest napędzana przez mechanizm zwalniający w celu realizacji cięcia materiałów.
5.Mechanizm manipulatora: system serwo z uniwersalną magistralą EtherCAT SD710 służy do napędzania, a podnoszenie manipulatora przyjmuje X i Mechanizm przesuwu osi Z z przyssawką podciśnieniową do pobierania i uwalniania materiału.
6.Mechanizm zaciskowy z bocznym pchaniem: Uniwersalny system serwo SD710 EtherCAT służy do napędzania i mocowania materiałów przez boczny mechanizm zaciskowy popychający, aby zmniejszyć luz materiału podczas ruchu w lewo i w prawo.
7.Mechanizm podawania pchający do przodu: system serwo uniwersalnej magistrali EtherCAT SD710 służy do napędzania i pchania serwa podającego do przodu wysyła materiały do krajarki poprzecznej w celu cięcia materiału.

Inteligentny i wydajny z podstawowymi zaletami

1.Wysoce precyzyjny system sterowania

System sterowania rozwiązania wykorzystuje wysokowydajny sterownik PLC serii VC5 z dwurdzeniową strukturą techniczną i potężnymi możliwościami sterowania ruchem, który może osiągnąć najszybszy cykl komunikacji wynoszący 250 s, dokładność czasu synchronizacji ±80ns oraz Sterowanie ruchem poprzez magistralę EtherCAT w 32 rzeczywistych osiach. 17-osiowe serwo wielostanowiskowe działa z dużą prędkością, oszczędzając więcej czasu klientom.

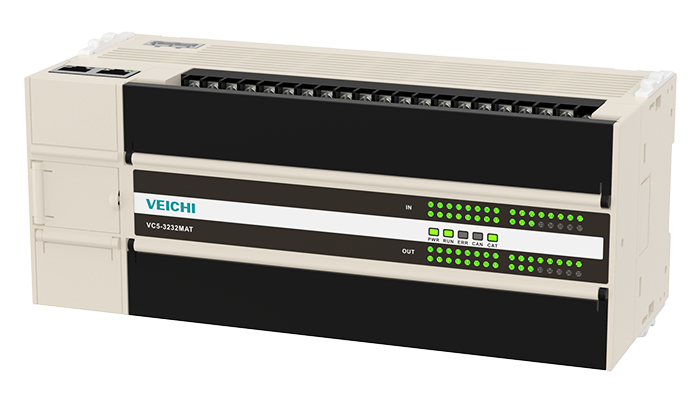

Sterownik PLC serii VEICHI VC5

Cechy:
1. Przestrzeń programu użytkownika obsługuje 200 tys. kroków.
2. Obsługuje 32 osie rzeczywiste i od 32 do 64 osie urojone.
3. Obsługuje interpolację liniową i interpolację kołową, a także funkcję krzywki elektronicznej i przekładni elektronicznej .
4. Regulowany cykl komunikacji od 250 s do 8 ms, dokładność czasu synchronizacji ±80ns.
5. Instrukcje bloków funkcyjnych LD, SFC, FB i inne metody programowania.
6. Główny korpus można rozszerzyć do 15 modułów.
7. RS485, CAN, Ethernet i EtherCAT, interfejs umożliwia wielopoziomową komunikację sieciową.
8.  8 kanałów szybkiego zliczania sygnału wejściowego 200 kHz i 8 kanałów szybkiego wyjścia 200 kHz.

2.Interfejs człowiek-maszyna

System przekazuje instrukcje dotyczące zapotrzebowania za pośrednictwem VI20 HMI. Główny interfejs operacyjny zawiera wyświetlanie alarmów, wyświetlanie wyników, resetowanie sprzętu i inne funkcje, dzięki czemu można łatwo monitorować produkcję. W interfejsie parametrów może zakończyć regulację i ustawienie parametrów kontroli procesu oraz monitorowanie stanu pracy maszyny w czasie rzeczywistym. Ekran dotykowy z przyciskami sterującymi pozwala szybko sterować uruchamianiem/zatrzymywaniem odpowiednich funkcji, zmniejszając intensywność pracy pracowników. obsługi i poprawy dokładności.

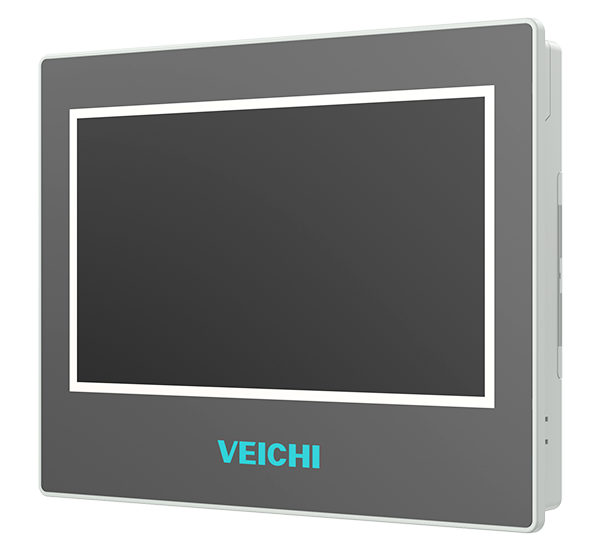

HMI serii VEICHI VI20

Cechy:
1. Dzięki zastosowaniu wyświetlacza LCD o wysokiej rozdzielczości i jasności maksymalny kąt widzenia sięga 170 stopni.
2. Rozdzielczość lokalna protokołu 300+, obsługa MQTT.< br />3. Funkcje VPN i routingu, także z funkcją przechowywania danych.
4. Zdalne pobieranie PLC. & Konfiguracja danych.
5. Zapytanie o dane historyczne.
6. Konfiguracja alarmów.
7. Konfiguracja i monitorowanie map.
8. Raport danych i & ; Aplikacja mobilna.

3.Ustawienia dysku wielofunkcyjnego

Jako moduł napędowy rozwiązania wybrano serwo magistrali EtherCAT serii SD710. Dzięki mniejszej liczbie przewodów, szybkiej reakcji, szerokiemu zakresowi prędkości, wysokiej dokładności pozycjonowania, dobrej sztywności przekładni i dużej stabilności prędkości. Może realizować funkcje cięcia wzdłużnego i podawania o stałej długości, przesuwania do przodu i podawania poprzecznego, cięcia za pomocą napędu reduktora, pozycji ruchu osi X/Z robota i innych funkcji spełniających potrzeby automatycznego krojenia.

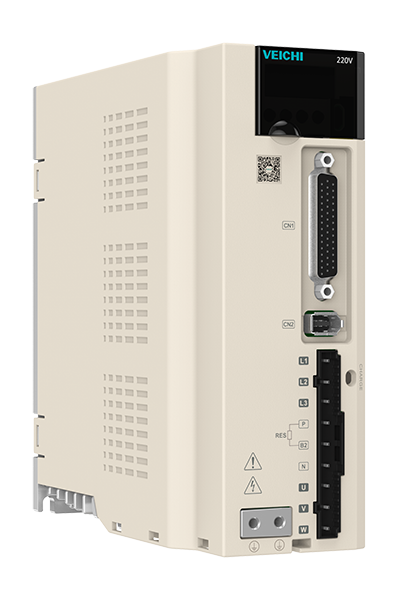

Serwonapęd VEICHI SD710

Cechy:
1. Kompatybilny z 17-bitowym/23-bitowym enkoderem absolutnym, odpowiedni do różnych scenariuszy.
2. Standardowy dedykowany interfejs komputera hosta Micro USB; Standardowa komunikacja RS485; Opcjonalna komunikacja CANopen, EtherCAT.
3. Może być szeroko stosowana w przemyśle 3C, obróbce drewna, pakowaniu, poligrafii, logistyce, przemyśle spożywczym, tekstylnym i innym sprzęcie automatyki.
4. Krok po kroku instrukcja instalacji ułatwia stosowanie serwonapędów.
5. Oprogramowanie do debugowania ma funkcję kopiowania parametrów napędu, eliminując żmudną operację ustawiania parametrów tego samego modelu.
6. Ulepszony sprzęt i konstrukcja, mniejszy rozmiar.
7. Wyposażony w enkoder wartości bezwzględnej, pamięć pozycji wyłączenia, żywotność baterii ponad 3 lata. Skonfigurowane z enkoderami o różnej rozdzielczości, aby sprostać różnym aplikacjom.
8. Inteligentne sterowanie umożliwiające automatyczną regulację parametrów.

Praktyka pokazuje, że potężne możliwości sterowania ruchem sterownika PLC z magistralą EtherCAT serii VEICHI VC5 umożliwiają krajalnicy utrzymanie wysokiej stabilności i wysokiej precyzji cięcia w warunkach dużych prędkości, co znacznie poprawia wydajność produkcji i zmniejsza koszty pracy i jest wysoko cenione przez klientów .

Podsumowanie

17-osiowy czteropozycyjny system sterowania krajalnicą VEICHI charakteryzuje się wysoką wydajnością, dużą stabilnością, silną zdolnością przeciwzakłóceniową, bogatymi funkcjami, szerokim horyzontalnym polem zastosowań itp. Sterownik systemu sterowania i serwomotor wykorzystują produkty VEICHI, w tym wysoką magistralę VC5 -wydajny sterownik PLC. Moduł rozszerzeń terminala VC5 (VC-0808ENT), sterownik serwo uniwersalnej magistrali EtherCAT SD710, interfejs człowiek-maszyna VI20 itp. (z wyjątkiem przełączników peryferyjnych i transformatorów). System może zaspokoić potrzeby klienta w zakresie produktów. Ogólny projekt systemu zastrzega sobie wiele funkcji debugowania, przyjmuje tryb komunikacji magistrali EtherCAT w celu realizacji wielostanowiskowego połączenia 17-osiowego serwa w celu tworzenia arkuszy o różnych specyfikacjach, co zmniejsza pracochłonność operacji ręcznych i znacznie poprawia wydajność produkcji klientów.
