Maszyna do cięcia drutu z jadeitów i kamieni szlachetnychRozwiązanie

Wysoce zintegrowana i potężna wydajność

Rozwiązanie systemowe maszyny do cięcia drutu jadeitowego i kamiennego wykorzystuje schemat sterowania EtherCAT serii VEICHI VC5. Całe rozwiązanie wykorzystuje niezależnie opracowane produkty VEICHI, w tym sterownik ruchu VC5, wysokowydajny serwonapęd SD700, ekonomiczny serwonapęd SD710 itp. Precyzyjnie steruje 7 głównymi osiami ruchu, spełniając wymagania dużych prędkości i wysokich -potrzeby precyzji.

Całe rozwiązanie systemowe, dzięki technologii architektury dwurdzeniowej, wykorzystuje potężne możliwości sterowania ruchem, aby napędzać sprzęt przewodowy z dużymi prędkościami, łagodząc ogromne naciski występujące podczas cięcia jadeitu i kamienia. Dzięki zastosowaniu metody cięcia pojedynczym drutem i połączeniu jej z ruchem posuwisto-zwrotnym drutów pokrytych diamentem, pomiędzy drutem a jadeitem lub kamieniem powstaje efekt cięcia. Umożliwia to ciągłe cięcie przez czas przekraczający 72 godziny, co daje gładką i równą powierzchnię cięcia. Jednocześnie redukuje koszty i skraca czas, osiągając efekt Lean, który maksymalizuje wyniki przy minimalnym wysiłku!

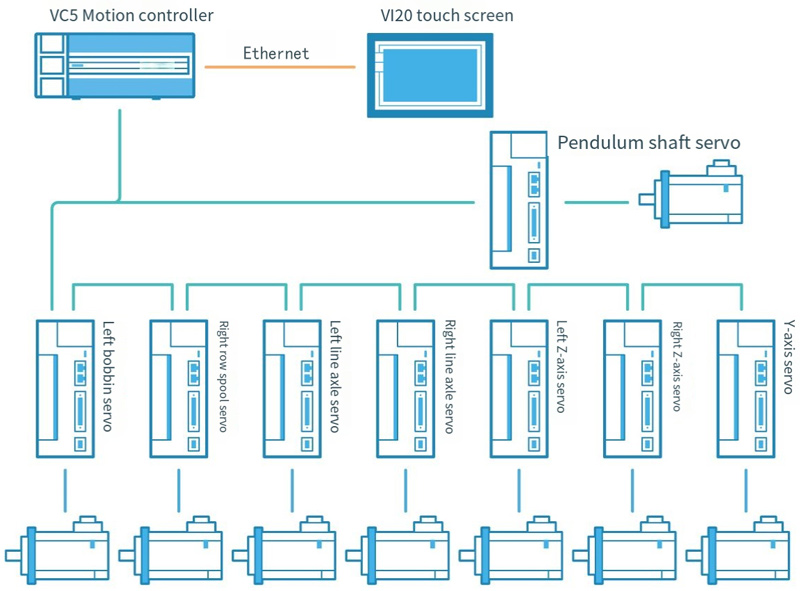

Rozwiązanie systemowe maszyny do cięcia drutu z jadeitów i kamieni szlachetnych

Struktura naukowa, „poziom ekspercki” Precyzyjny napęd

Mechanizm ułożenia przewodów: intuicyjnie ustawiaj powiązania między kamerami elektronicznymi, naukowo przesyłaj polecenia jazdy.

Wrzeciona nawijania i rozwijania drutu: połączone i kontrolowane przez wahliwe wrzeciono, umożliwiają szybką regulację współczynników nawijania i rozwijania drutu.

Mechanizm osi Y: po cięciu ręcznie dostosuj wielkość cięcia do przodu i do tyłu.

Mechanizm ramienia wahadłowego: pozwala uzyskać bardzo precyzyjne stałe napięcie z wahaniami w zakresie 0,2 N.

Łączenie operacji w celu zwiększenia wydajności i stabilności — „Podwójne aktualizacje”

Wykorzystując ruch posuwisto-zwrotny drutu powlekanego diamentem przy prędkości cięcia do 900 m/min, znacznie poprawia się stopień jego wykorzystania. Nawijanie i rozwijanie drutu jest kontrolowane w celu osiągnięcia stabilności w granicach ±3° wahań wahaczy przy użyciu algorytmów o wysokiej wydajności. W oparciu o szablony do nawijania i rozwijania drutu oraz przy sterowaniu osią podnoszenia podawania materiału, uzyskuje się precyzyjne i wydajne cięcie jadeitu i kamienia.

Wydajne algorytmy, optymalna kontrola procesu

Dzięki integracji inteligentnej technologii ze scenariuszami i procesami cięcia opracowano unikalny i wydajny algorytm procesu. Dokładnie oblicza trajektorię działania każdej pozycji, automatycznie uzyskując precyzyjną kontrolę procesu.

Niezależne badania i rozwój, stały postęp

Kontroler ruchu VC5

Seria VEICHI VC5, nowa generacja wysokowydajnych małych sterowników PLC z architekturą magistrali, wykorzystuje technologię dwurdzeniową, zapewniającą solidne możliwości sterowania ruchem. Dzięki szybkiemu cyklowi komunikacji do 250 s i dokładności czasu synchronizacji w granicach ±80 ns umożliwia precyzyjną kontrolę cięcia jadeitu i kamienia. Obsługując do 48 rzeczywistych osi sterowania ruchem magistrali EtherCAT, spełnia wymagania dotyczące osi i rygorystyczne wymagania w zakresie kontroli kosztów procesów cięcia jadeitu i kamienia.

Ekran dotykowy VI20

Seria VEICHI VI20, interfejs człowiek-maszyna nowej generacji Internetu rzeczy, umożliwia korzystanie z pełnych usług platformy chmurowej przemysłowego Internetu rzeczy z opcjonalnym modułem FLink IoT. Posiada przemysłową obudowę z tworzywa ABS, charakteryzującą się niskim kosztem i wysoką niezawodnością. Wyświetlacz LCD o wysokiej rozdzielczości i jasności zapewnia maksymalny kąt widzenia do 170°.

Serwonapęd SD700

Wysokowydajny serwonapęd VEICHI SD700 ma częstotliwość odpowiedzi do 3,0 kHz, szybko spełniając potrzeby w zakresie dynamiki cięcia. Obserwacja prędkości i identyfikacja bezwładności obciążenia znacznie zwiększają dokładność śledzenia trajektorii cięcia.

Serwonapęd SD710

Uniwersalny serwonapęd serii VEICHI SD710 dziedziczy doskonałą wydajność po produktach VEICHI, z podwójnymi ulepszeniami sprzętu i struktury, zmniejszając objętość modelu 5R5 o 30%. Dzięki wyjątkowo wysokiej częstotliwości reakcji serwomechanizmu i wydajnej konfiguracji magistrali spełnia wymagania dotyczące szybkiego reagowania w procesach cięcia jadeitu i kamienia.

Silnik serwo V7E

Wysokowydajny serwosilnik serii VEICHI V7E jest wyposażony w standardowy 23-bitowy enkoder absolutny, zapewniający precyzję wiodącą w branży. Zaprojektowany z 10-poziomową strukturą z 12 szczelinami, charakteryzuje się dużą prędkością, dużą wytrzymałością na przeciążenia i wysoką precyzją, w pełni spełniając wymagania maszyny do cięcia drutu jadeitowego i kamiennego.

W przyszłości VEICHI będzie uważnie śledzić wymagania rynku, opierając się na platformach automatyzacji i dogłębnym zrozumieniu procesów branżowych. Z jednej strony będzie nadal zwiększać inwestycje w badania i rozwój, aby zapewnić różnym branżom bardziej profesjonalne rozwiązania systemowe. Z drugiej strony przyspieszy ekspansję w kierunku cyfryzacji i inteligencji, pomagając klientom w osiągnięciu kompleksowej poprawy wydajności produkcji, ogólnej efektywności energetycznej i korzyści dla przedsiębiorstwa!
