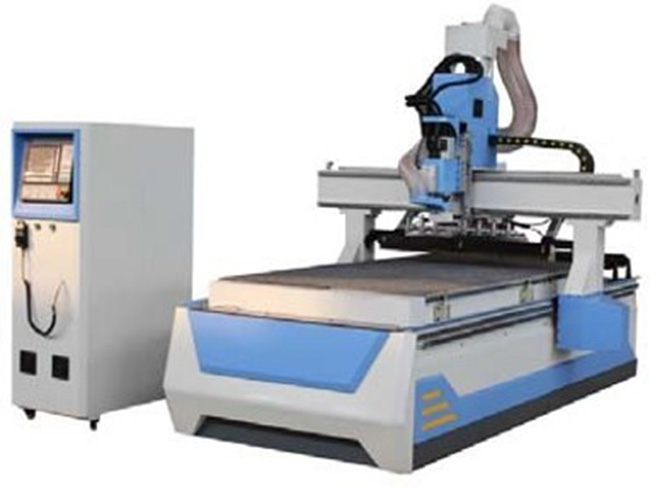

Maszyna do cięciaRozwiązanie

Wprowadzenie

Pojawiła się również linia do produkcji mebli panelowych z maszynami i sprzętem do obróbki drewna CNC, a wydajna metoda przetwarzania może nie tylko zwiększyć prędkość przetwarzania, ale także lepiej poprawić jakość przetwarzania.

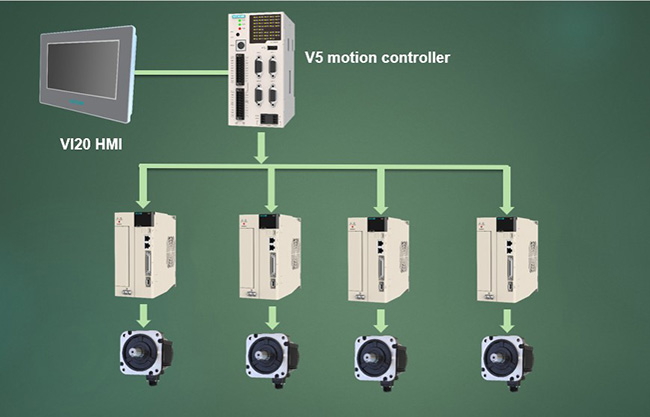

Topologia systemu


Najważniejsze momenty programu

1. W systemie zastosowano kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa.
2. Scentralizowane sterowanie interfejsem człowiek-maszyna, stabilna wydajność, łatwa obsługa i konserwacja.
3. Połączenie między kontrolerem V5 a serwomechanizmem wykorzystuje szybki sygnał różnicowy, który ma wysoką stabilność i nie jest podatny na zakłócenia. Port impulsu różnicowego ma maksymalną prędkość impulsu 3M, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.
4. Oszczędzaj siłę roboczą i materiały: dzięki maszynie do cięcia CNC jedna osoba może wykonać cięcie i wykrawanie, co znacznie poprawia efektywność wykorzystania płyty.
5. Oszczędność czasu: wydajność maszyny do cięcia CNC jest bardzo wysoka, a wydajność produkcji znacznie poprawiona.
6. Posiadają silną zdolność przetwarzania w specjalnym kształcie, która jest bardzo odpowiednia do produkcji niestandardowej. Aby spotkać się z klientami zindywidualizowane i zróżnicowane potrzeby.

Zasada procesu

System składa się z górnego komputera, interfejsu człowiek-maszyna, układu sterowania i serwonapędu. Poprzez połączenie magistrali system sterowania planuje odpowiednią trajektorię ruchu. Jedno szybkie wrzeciono przetwarza płytę, a pozostałe 3 osie realizują kontrolę położenia płyty.

Indeks techniczny

Dokładność powtarzalnego pozycjonowania wynosi ±0,02 mm.
Maksymalna prędkość przetwarzania wynosi 25 m/min.
Obsługuje dwuosiową interpolację kołową i trójosiową interpolację liniową.

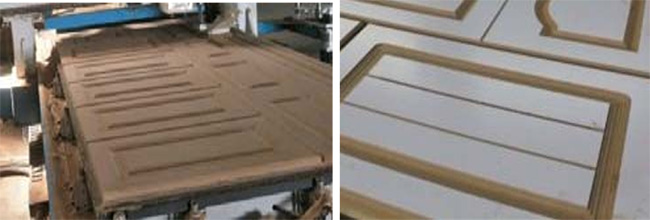

Aplikacja
