Maszyna do grawerowania i frezowaniaRozwiązanie

Wprowadzenie do branży

Maszyna grawerująco-frezująca może obrabiać zarówno produkty, jak i formy. Materiały do obróbki można grawerować stalą, stopem aluminium, blachą akrylową, drewnem itp., zgodnie z różnymi konfiguracjami maszyny. Ogólne osie ruchu maszyn grawerujących i frezujących posiadają więcej niż 3 osie, częściej spotykana jest konfiguracja 3 osie posuwu + 1 wrzeciono. Wraz z rozwojem technologii, w celu poprawy wydajności produkcji, pojawiły się maszyny grawerujące i frezujące wielostanowiskowe, a niektóre grawerki i frezarki mogą osiągać 8 osi, 10 osi, a nawet więcej.

Konstrukcja maszyny grawerująco-frezującej

Głównymi elementami popularnych maszyn do grawerowania i frezowania są: system sterowania numerycznego CNC, serwonapęd, magazyn narzędzi, system napędu śrubowego, stół maszyny i tak dalej. Różne modele mają nieco inne części kombinacji. Wśród nich serwonapęd posiada oś posuwu XYZ + wrzeciono. Funkcje kilku osi są następujące:
Oś X: Sterowanie lewym i prawym posuwem narzędzia. Oś Y: steruje posuwem narzędzia do przodu i do tyłu. Oś Z: kontrola posuwu narzędzia w górę i w dół. Wrzeciono: Napęd narzędzia tak, aby obracało się z dużą prędkością. Cztery osie są równomiernie sterowane przez system sterowania numerycznego CNC w celu przeprowadzenia grawerowania i frezowania przedmiotu obrabianego.

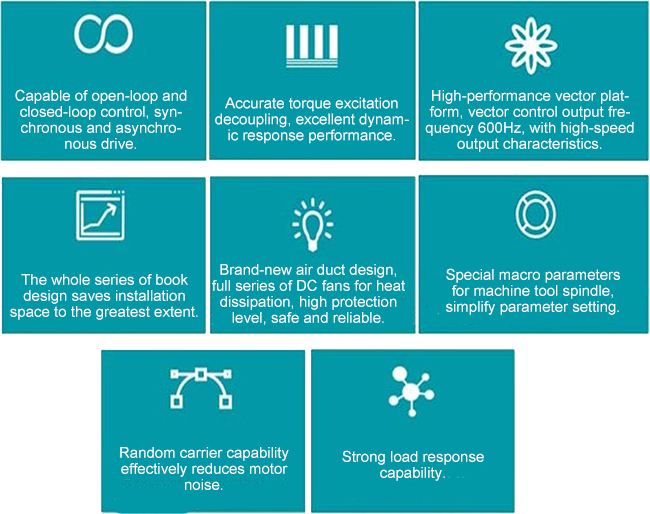

Funkcje falownika wrzecionowego

Zaleta rozwiązania

1. Standardowa konfiguracja silnika osi podającej o mocy 850 W i mocy 1,3 kW, wszystkie wykorzystują wodoodporne złącza, płynnie połączone z Yaskawą.
2. Obsługa wielu magistrali (M2, M3, EtherCat), standardowy 23-bitowy koder Tamagawa, ponad 8 milionów impulsów na podział koła.
3. Tekstura obrabianego przedmiotu jest delikatniejsza, a wykończenie jest wysokie.
4. Mapowanie online w celu modyfikacji parametrów jest wygodniejsze.

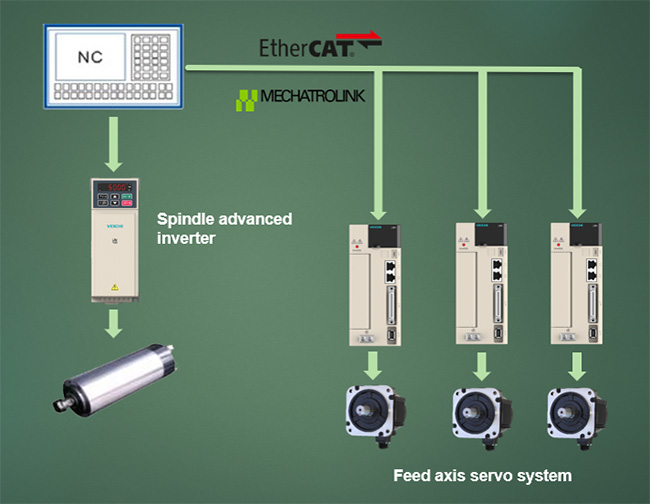

Topologia systemu

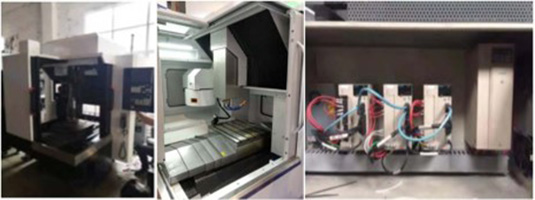

Aplikacja
