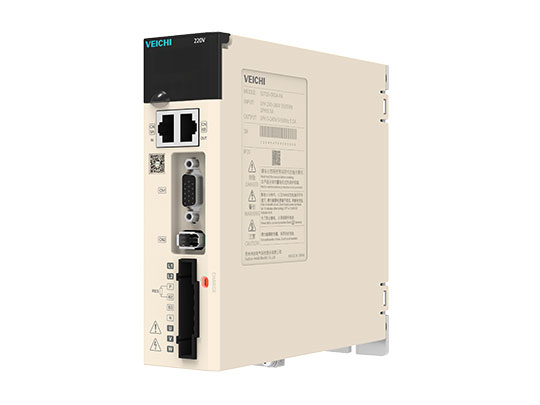

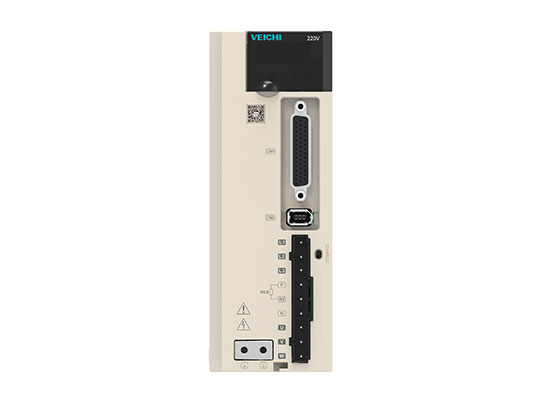

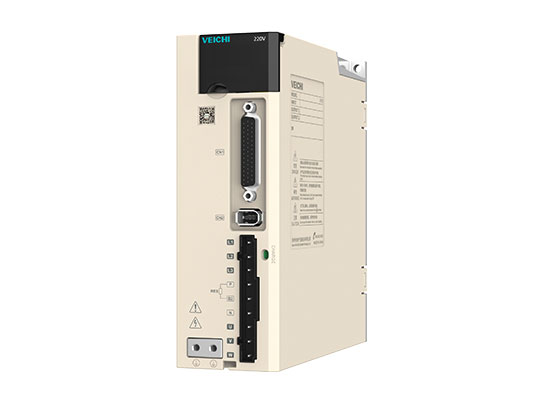

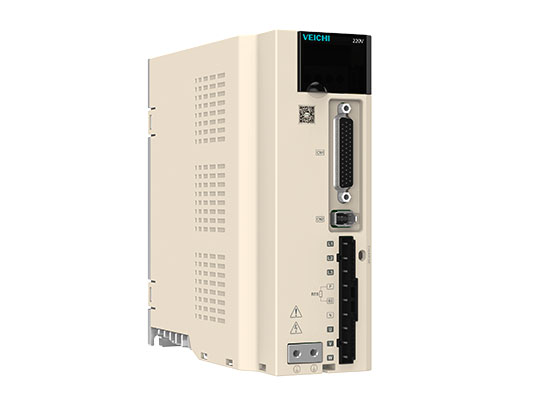

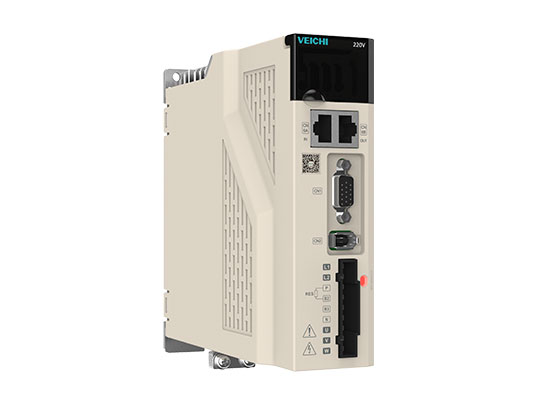

Serwonapęd SD710
- Aktualizacja oprogramowania komputera;
- Kompatybilny z enkoderem absolutnym 17-bitowym/23-bitowym;
- Realizuj automatyczną regulację parametrów;
- Ulepszony sprzęt i struktura, mniejszy rozmiar;
Podręcznik użytkownika
Skontaktuj się z pomocą techniczną
E-mailOmówienie uniwersalnego systemu serwo serii SD710
Serwonapędy serii VEICHI SD710 to produkty o wysokiej wydajności, niezawodności, wysokiej jakości i opłacalności, które spełniają różnorodne środowiska przemysłowe i krytyczne aplikacje systemowe oraz zapewniają idealne połączenie serwomechanizmu i programu.
1. Aktualizacja oprogramowania komputera.
2. Kopia parametrów napędu.
3. Kompatybilny z enkoderem absolutnym 17-bitowym/23-bitowym.
4. Kontynuacja doskonałej wydajności produktów VEICHI.
5. Realizuj automatyczną regulację parametrów.
6. Potężna funkcja komunikacji autobusowej.
7. Inteligentne ustawienie.
8. Ulepszony sprzęt i struktura, mniejszy rozmiar.

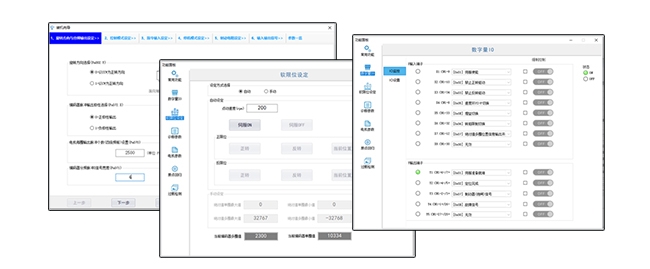

Debuguj aktualizację wyższego komputera
Wygodny i łatwy w obsłudze górny komputer do debugowania serwomechanizmów.

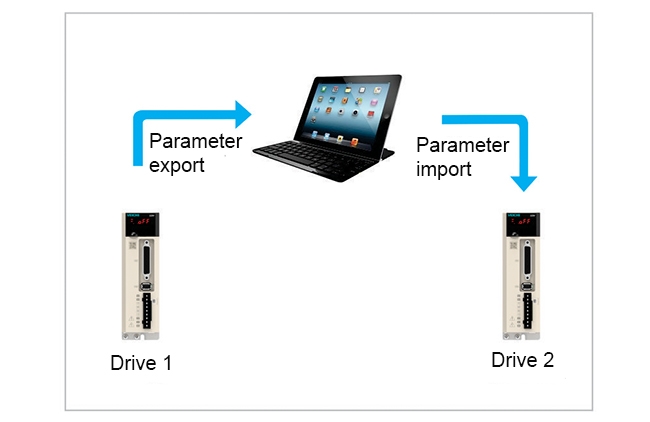

Oprogramowanie do debugowania posiada funkcję kopiowania parametrów napędu, eliminując żmudną operację ustawiania parametrów tego samego modelu.

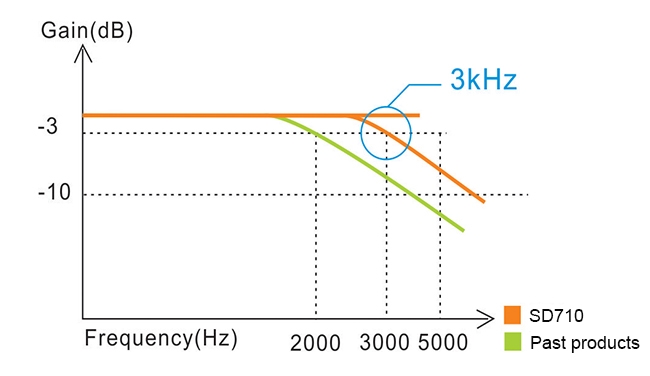

Doskonała wydajność produktu, bardzo wysoka częstotliwość reakcji serwomechanizmu

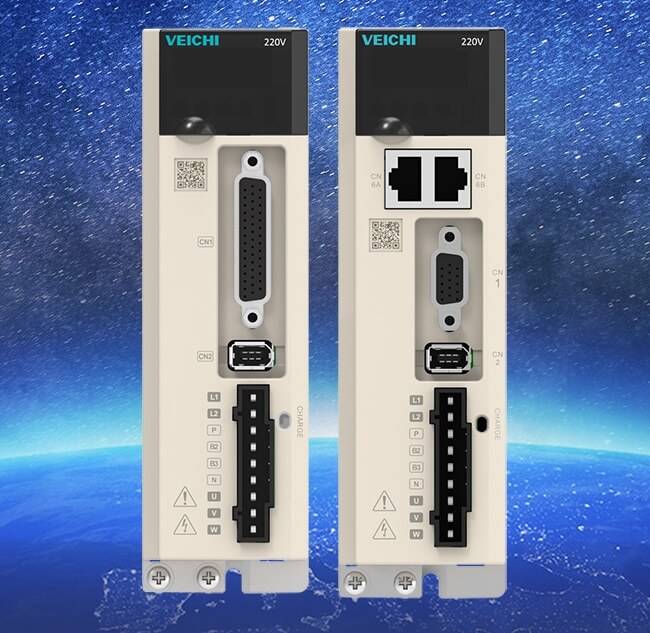

Zaawansowana konfiguracja magistrali
1. Standardowy dedykowany interfejs komputera hosta Micro USB.
2. Standardowa komunikacja RS485.
3. Opcjonalna komunikacja Canopen, Ethercat.

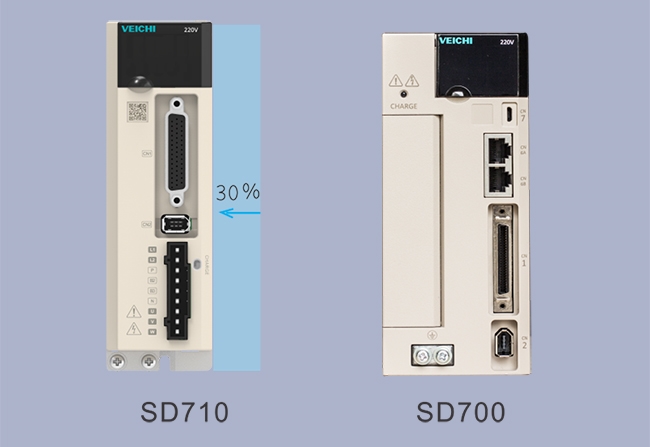

Ulepszony sprzęt i struktura, mniejszy rozmiar
Aktualizacja sprzętu i konstrukcji, objętość modelu 5R5 zmniejszona o 30%.
Dojrzały i stabilny program do zastosowań terenowych
Może być szeroko stosowany w 3C, bateriach litowych, obróbce drewna, opakowaniach, manipulatorach, logistyce, przemyśle spożywczym, tekstylnym i innym sprzęcie automatyki.

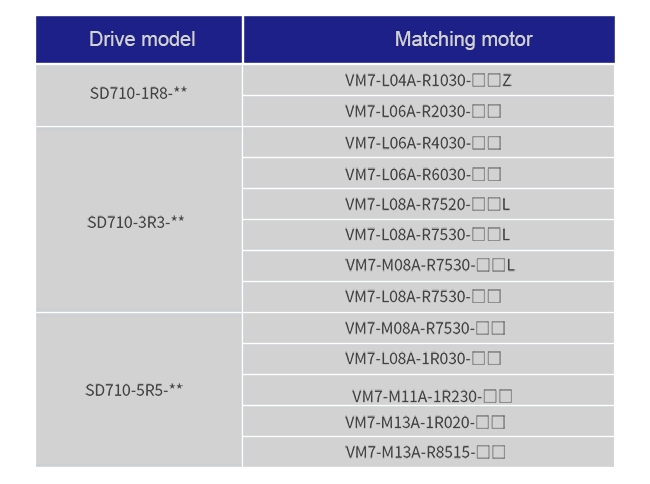

Serwo serii SD710 jest kompatybilne z silnikiem serii VM7
Film serwonapędu SD710
Zastosowania przemysłowe dla uniwersalnego systemu serwo serii SD710
Zastosowania: 3C, bateria litowa, obróbka drewna, pakowanie, manipulator, logistyka, żywność, tekstylia i inny sprzęt dla przemysłu automatyki.
Dane techniczne
| Informacje zwrotne od kodera | Enkoder szeregowy: enkoder wartości bezwzględnej |
|---|
| Temperatura robocza | 0°C~55°C (55°C~60°C można zastosować po obniżeniu wartości znamionowych) |
|---|---|
| Temperatura przechowywania | -20℃~ 65℃ |
| Temperatura robocza | Poniżej 95% RH (bez zamarzania i kondensacji) |
| Temperatura przechowywania | Poniżej 95% RH (bez zamarzania i kondensacji) |
| Odporność na wstrząsy | 4.9m/s |
| Siła uderzenia | 19.6m/s |
| Klasa ochrony | IP20 |
| Wysokość | Mniej niż 1000 m (1000 m-2000 m, przed użyciem należy zmniejszyć wartość znamionową) |
| Inny | Brak zakłóceń elektrostatycznych, silnego pola elektrycznego, silnego pola magnetycznego, promieniowania itp. |
| Zakres regulacji prędkości | 1: 5000 (dolna granica w zakresie regulacji prędkości to wartość pod warunkiem, że obciążenie momentem znamionowym nie ustanie) |
|---|---|
| Zmienność prędkości | Wahania obciążenia: ± 0,01% lub mniej prędkości znamionowej (wahania obciążenia: 0% ~ 100%) Wahania napięcia: 0% prędkości znamionowej (wahania napięcia: ±10%) Wahania temperatury: ± 0,01% lub mniej prędkości znamionowej (wahania temperatury: 25 ℃ ± 25 ℃) |
| Dokładność kontroli momentu obrotowego | ±1% (powtarzalność) |
|---|---|
| Ustawienie czasu miękkiego startu | 0 s ~ 10 s (przyspieszanie i zwalnianie można ustawić osobno) |
| Kompensacja wyprzedzająca | 0%~100% |
|---|---|
| Impuls poleceń | Kształt impulsu poleceń: w tym „impuls + kierunek”, „sekwencja impulsów CW + CCW”, „impuls kwadraturowy fazy A, B” trzy formy poleceń Formularz wejściowy:Napęd liniowy, otwarty kolektor Maksymalna częstotliwość wejściowa: wejście różnicowe: wysoka prędkość maks. 4Mpps; Otwarty kolektor: maks. 200 kb/s |
| 485 | Standard |
|---|---|
| CAN | Opcjonalny |
| USB | Komputer komputer host, konfiguracja standardowa, zgodna ze specyfikacją USB2.0 (12Mpps) |
| Funkcja wyświetlania | ŁADOWANIE, 8-segmentowa dioda LED*5 cyfr |
|---|
| Funkcja operatora panelu | Przełącznik przyciskowy*4 |
|---|
| Regeneracja | Funkcja może być wbudowana/zewnętrzna |
|---|
| Funkcja wyświetlania | Nadprąd, przepięcie, podnapięcie, przeciążenie, błąd regeneracji, odłączenie enkodera, zabezpieczenie przed nadmiernym przekroczeniem zakresu, itp. |
|---|
| Dostępność | Regulacja wzmocnienia, nagrywanie alarmów, obsługa JOG itp. |
|---|
| Wyjście podziału częstotliwości impulsu enkodera | Faza A, Faza B, Faza C: Wyjście napędu liniowego, liczba impulsów z podziałem częstotliwościowym: 35~32767 |
|---|
Pliki do pobrania
| Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
|---|---|---|---|---|---|
| Oprogramowanie do debugowania górnego komputera V1.6.10 | Software | język angielski | ZIP | 2024-03-26 | 18.6MB |
| Oprogramowanie doboru serwa v1.3 | Software | English | ZIP | 2024-03-28 | 587KB |
| Instrukcja techniczna serwomechanizmu serii SD710, wersja 1.0 | Manual | język angielski | 2024-03-26 | 12.8MB | |
| Rozwiązanie dla przemysłu obrabiarkowego | Catalog | język angielski | 2024-03-26 | 10MB | |
| Serwo miękkie serii SD700 i 710 i 780 V2.4-EN | Software | język angielski | ZIP | 2024-03-26 | 51.8MB |
| Wybór serwa (A1.7) V1.2 | Software | język angielski | ZIP | 2024-03-26 | 812MB |
| Wybór serwa V1.0.8 | Software | język angielski | ZIP | 2024-03-26 | 652KB |
