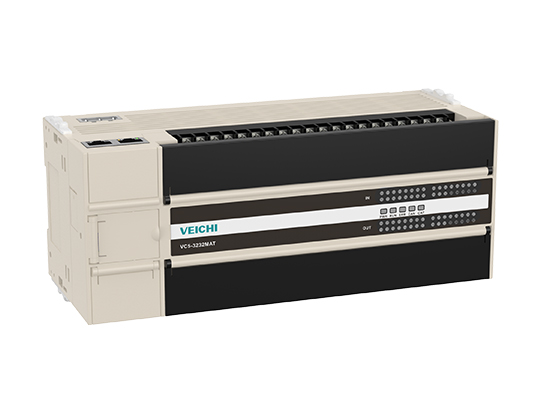

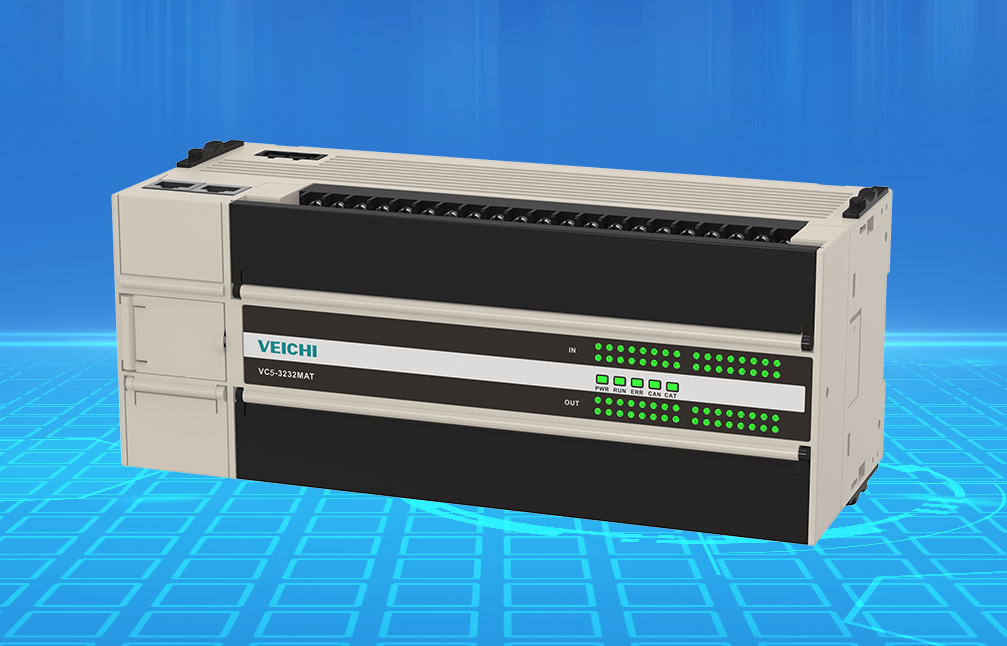

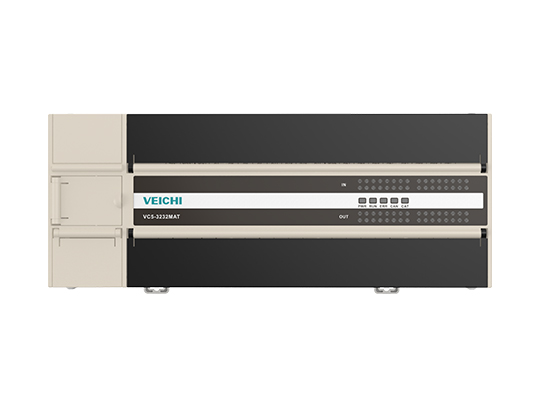

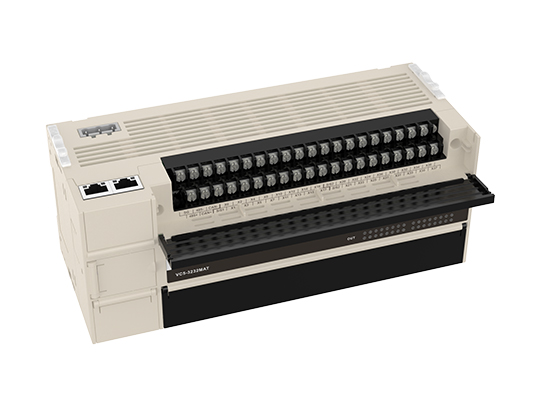

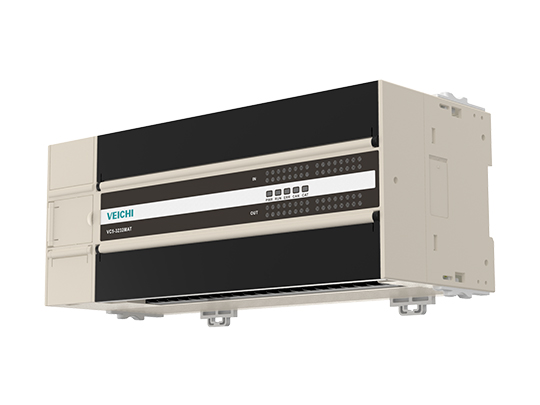

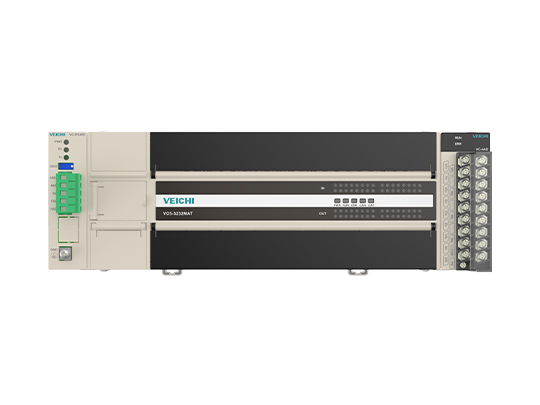

Wysokowydajny sterownik PLC serii VC5

Przegląd wysokowydajnych sterowników PLC serii VC5 EtherCAT

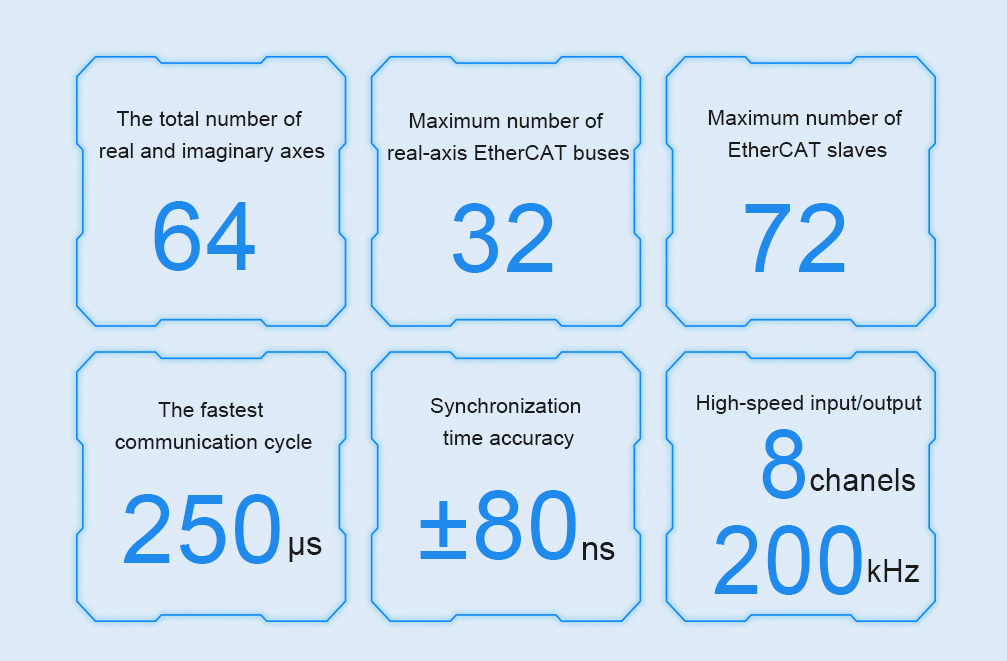

Seria PLC VC5 to nowa generacja wysokowydajnych sterowników PLC opracowanych przez firmę VEICHI. Wykorzystując technologię architektury dwurdzeniowej, ma potężne możliwości sterowania ruchem, najszybszy cykl komunikacji wynosi 250 s, a dokładność czasu synchronizacji wynosi ±80ns. Można realizować sterowanie ruchem poprzez magistralę EtherCAT w maksymalnie 32 rzeczywistych osiach. Może spełnić wymagania dotyczące wydajności wału pasa i rygorystycznych wymogów kontroli kosztów, zmniejszając presję na produkcję.

1. Obsługuje 32 osie rzeczywiste i od 32 do 64 osie urojone.
2. Przestrzeń programu użytkownika obsługuje 200 tys. kroków.
3. 8 kanałów szybkiego zliczania sygnału wejściowego 200 kHz i 8 kanałów szybkiego wyjścia 200 kHz.
4. Interfejs RS485, CAN, Ethernet i EtherCAT umożliwia realizację wielopoziomowej komunikacji sieciowej.

Obsługa 32-osiowego sterowania ruchem poprzez magistralę EtherCAT

Zaawansowana obsługa Ethernetu przemysłowego, rozproszona praca stacji master i slave, wygodna instalacja i skrócony cykl transmisji informacji. Szybkość komunikacji jest duża, czas synchronizacji krótki, a obsługiwane są tryby sterowania pracą, takie jak linia prosta, łuk i krzywka.

Obsługa protokołu CanOpen

Obsługuje protokół CanOpen master, slave i CAN free (protokół 301/402).

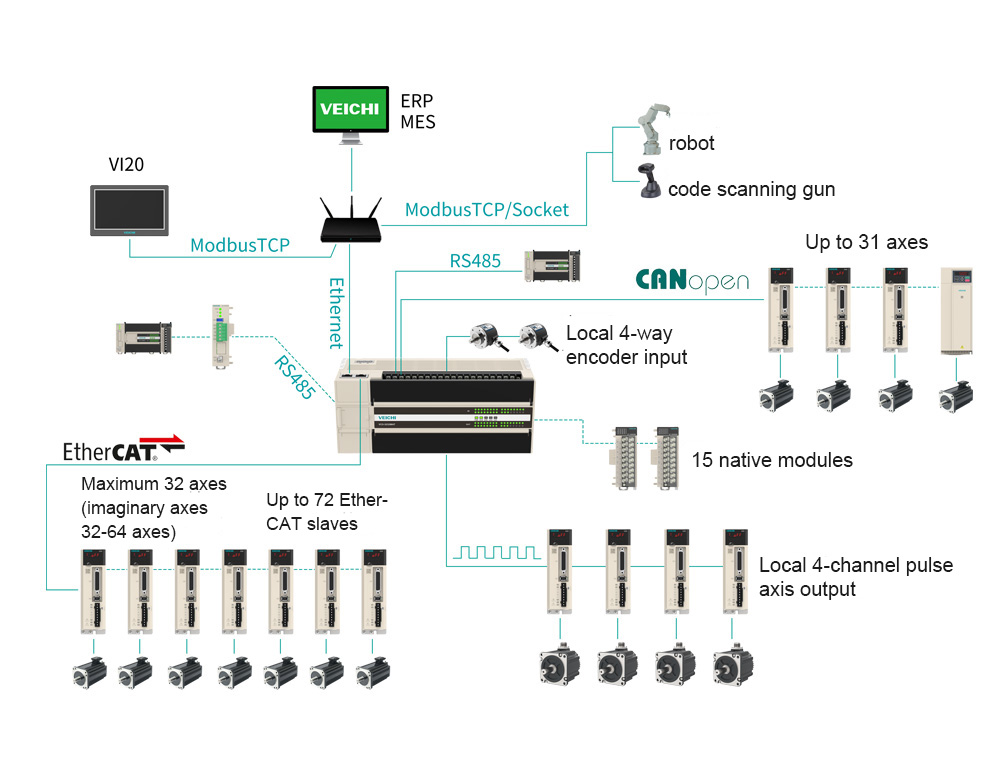

Realizacja wielopoziomowej komunikacji sieciowej

VC5 ​​obsługuje EtherCAT, Ethernet (Modbus-TCP, TCP/IP), CANopen, RS485 (Modbus, bezpłatny protokół), RS232, Type-C. Obsługuje protokół N:N opracowany niezależnie przez firmę VEICHI. Można realizować wielopoziomową komunikację sieciową. W przypadkach, gdy zachodzi interakcja informacyjna z serwomechanizmem, systemem wizyjnym, robotem, pistoletem skanującym kody, systemem MES itp., zapewnia to wszechstronną poprawę wydajności produkcji.

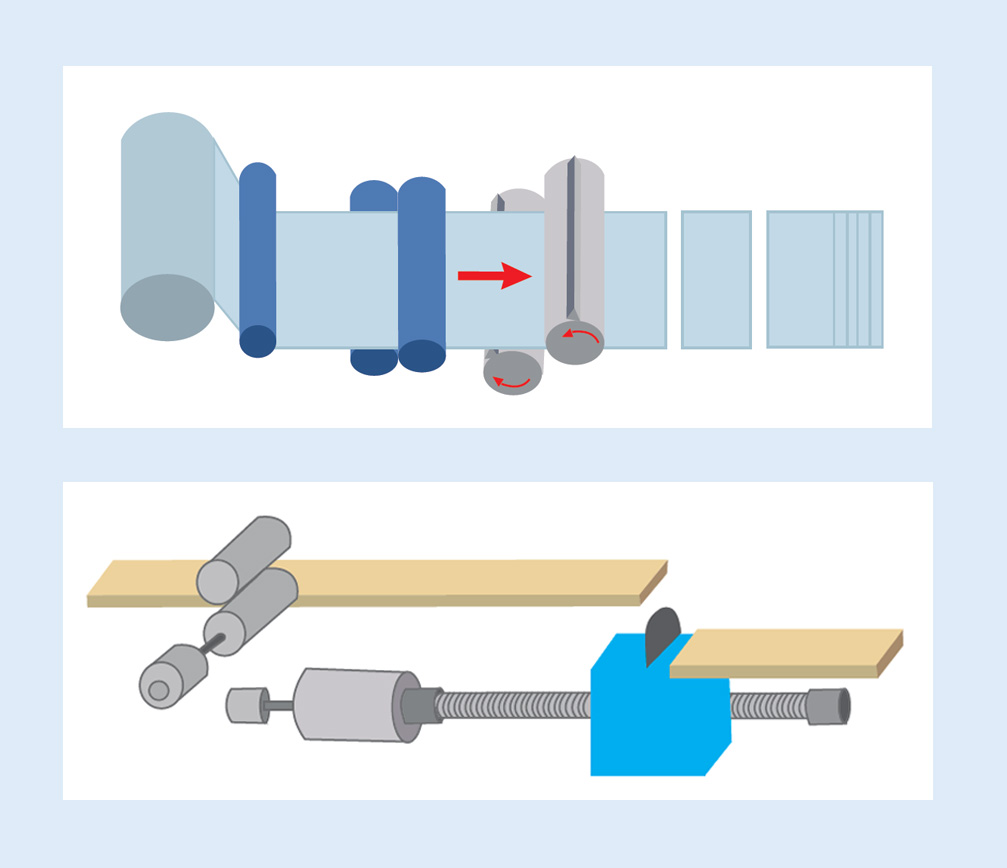

Obsługa kamery elektronicznej i funkcji przekładni elektronicznej

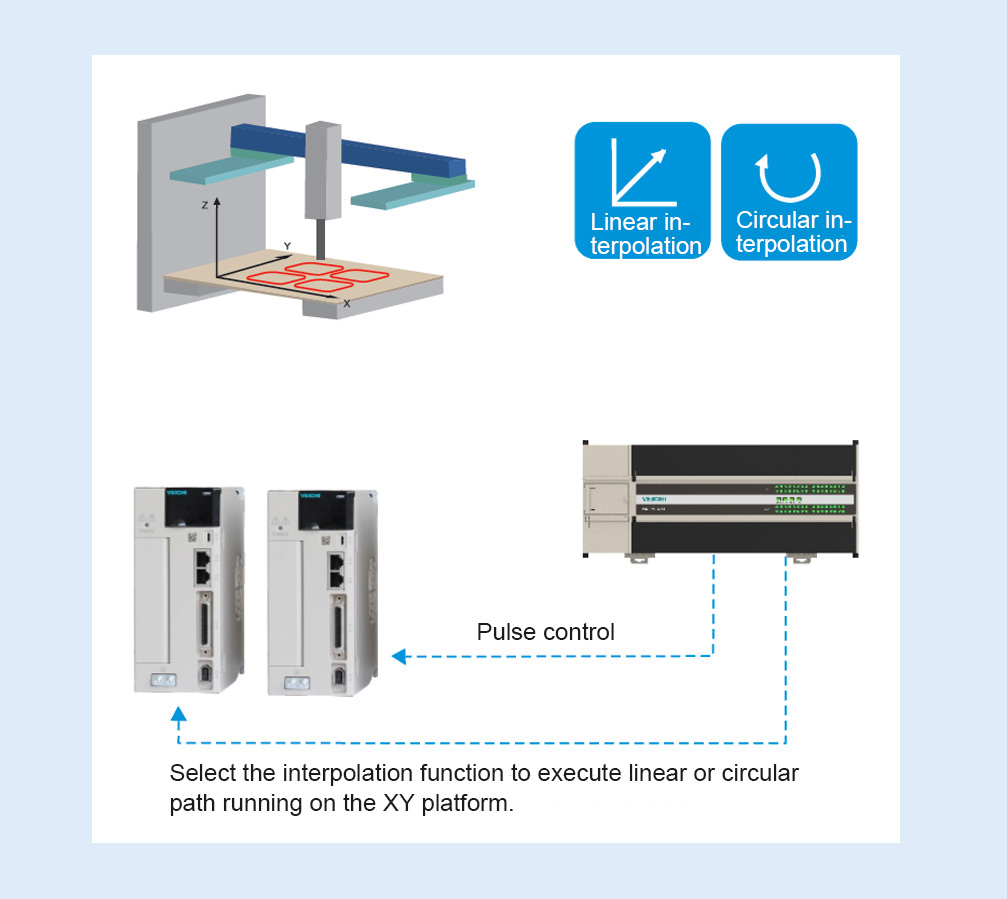

Interpolacja liniowa, interpolacja kołowa

8 szybkich wejść zliczających, 8 szybkich wyjść impulsowych

Obsługa zliczania jednofazowego, dwufazowego (góra/dół), zliczania w fazie AB. Obsługuje zliczanie 4 mnożników, szybki licznik obsługuje 8 kanałów w trybie jednofazowym, najwyższa częstotliwość to 200 kHz, a dwufazowy obsługuje 4 kanały, a najwyższa częstotliwość to 200 kHz.

Zapewnia 8 szybkich wyjść impulsowych o częstotliwości wyjściowej 200 kHz. Obsługuje grupę instrukcji sterowania pozycjonowaniem, co jest wygodne dla użytkowników przy wdrażaniu aplikacji do sterowania ruchem.

Interfejs COM

Moduł CPU udostępnia 1 port komunikacji szeregowej RS232 i 1 port RS485, zwane odpowiednio COM0 i COM1, a maksymalna przepływność komunikacji wynosi 115,2 tys. Port COM0 może być używany jako port programowania i obsługuje także protokół Modbus RTU slave. COM1 obsługuje protokół Modbus RTU master/slave, dostępną komunikację, protokół N:N, wbudowaną rezystancję terminala i można go wybierać.

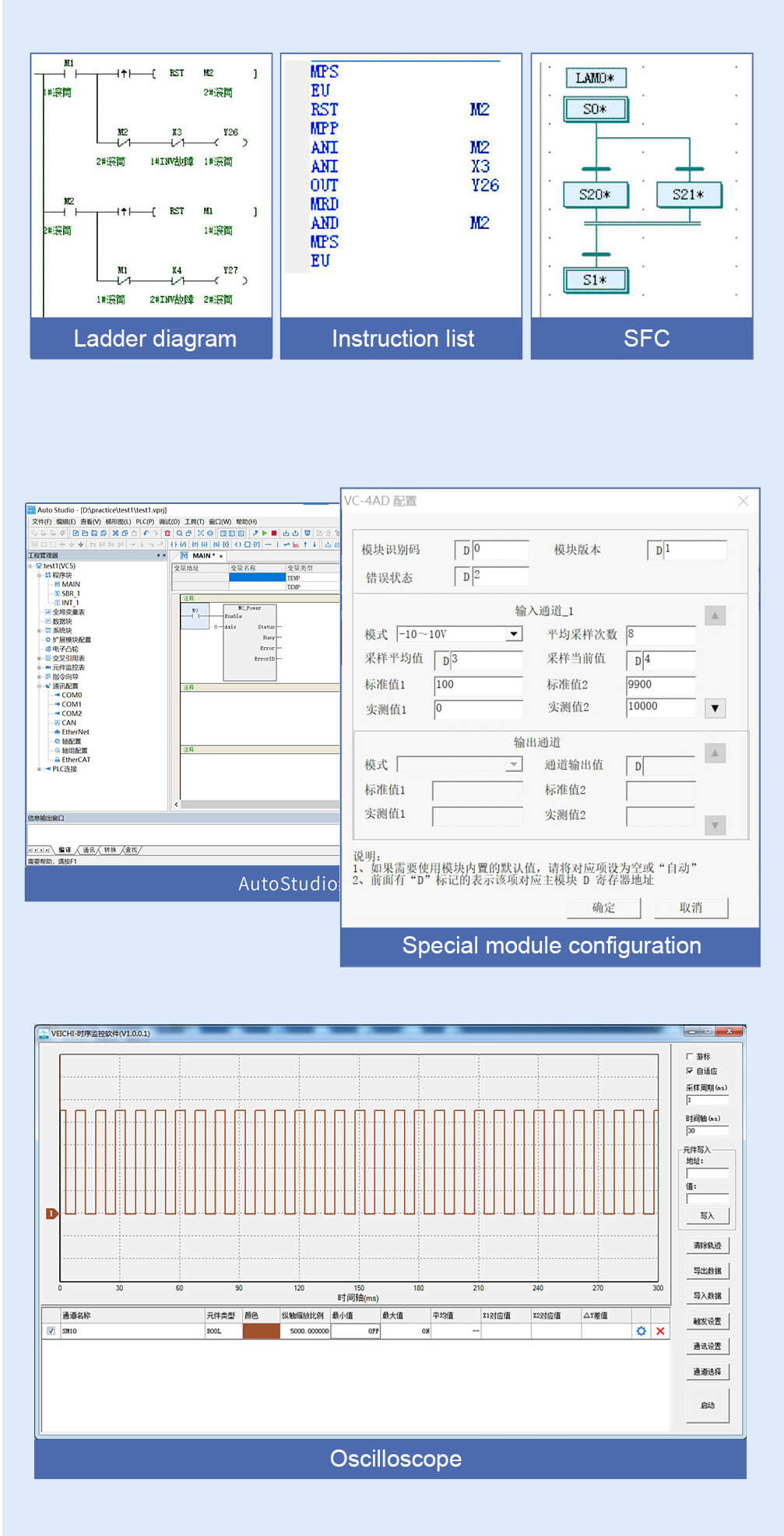

Zupełnie nowe oprogramowanie do programowania komputerów PC

Zmienianych jest wiele języków programowania, a programowanie otwarte jest łatwiejsze w obsłudze.

1. Obsługa wielu języków programowania i ich wzajemnej konwersji.
2. Szybko ustawiaj złożone parametry poleceń.
3. Wsparcie programowania bloków funkcyjnych.
4. Instrukcje bloków funkcyjnych LD, SFC, FB i inne metody programowania.
5. Automatycznie generuj i wykonuj podprogramy.
6. Obsługa debugowania funkcji oscyloskopu.
7. Funkcja historycznego zapisu usterek.
