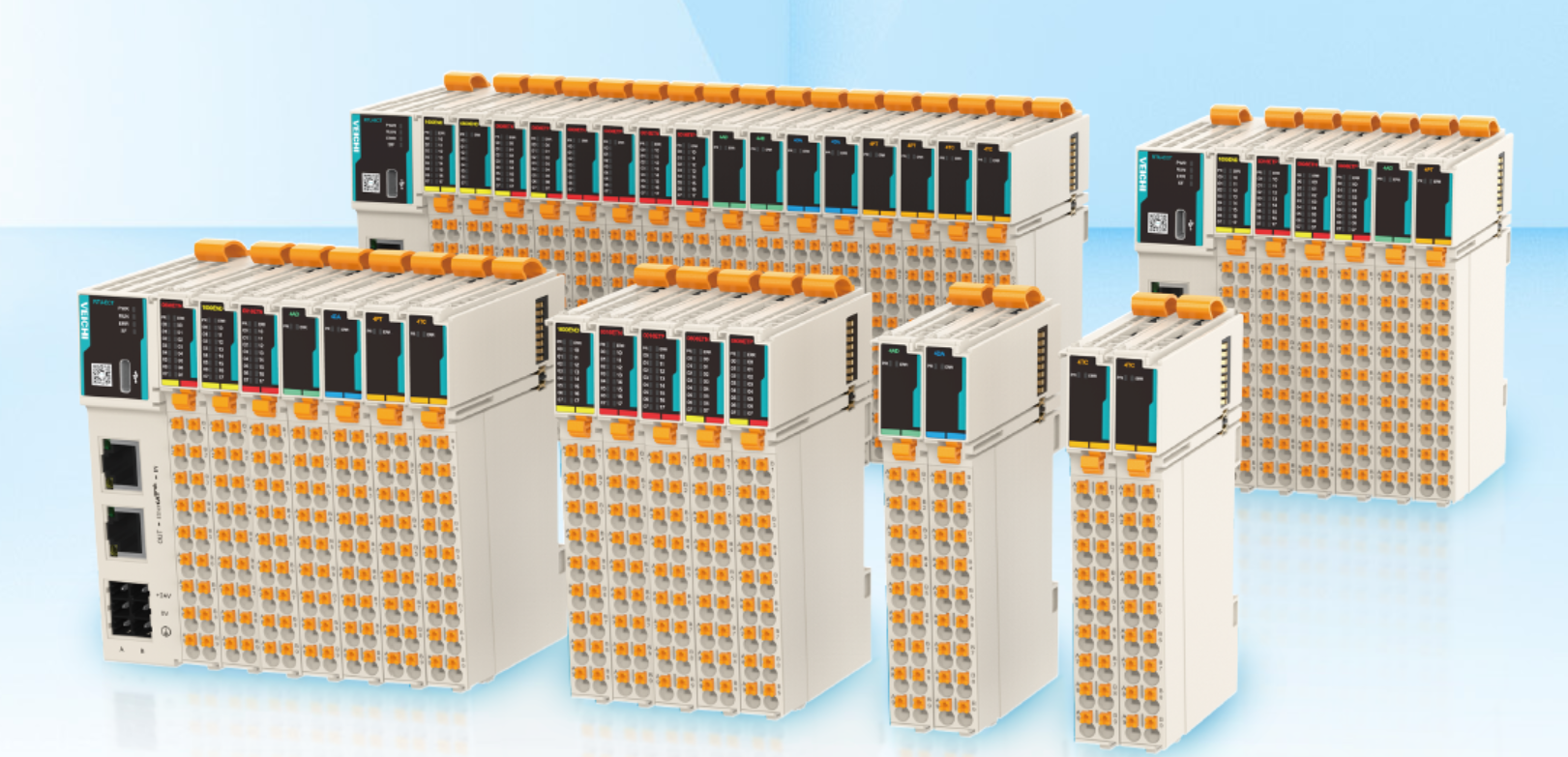

Elastyczny moduł zdalny serii VM
- Obsługiwanych maksymalnie 16 modułów
- Nowa generacja prędkości magistrali podniesiona do 100Mbps
- Oszczędność 2/3 miejsca w szafce
- D-BUS z dwoma stronami palców łączących połączonymi ze sobą dla większej stabilności
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe
Elastyczny moduł zdalny serii VM Przegląd
Elastyczny moduł zdalny serii VM to nowa generacja modułów rozszerzeń firmy Veichi, charakteryzująca się lekkością, szybkim pozyskiwaniem sygnału, łatwym montażem i wysoką niezawodnością. Nadaje się do popularnych sieci autobusowych z szybkością reakcji na poziomie mikrosekund. Elastyczne moduły zdalne serii VM są dostępne w szerokiej gamie modeli, a dodatkowo charakteryzują się doskonałą wydajnością w trybie ciągłej pracy i wysoką responsywnością, aby sprostać różnym potrzebom automatyki przemysłowej.

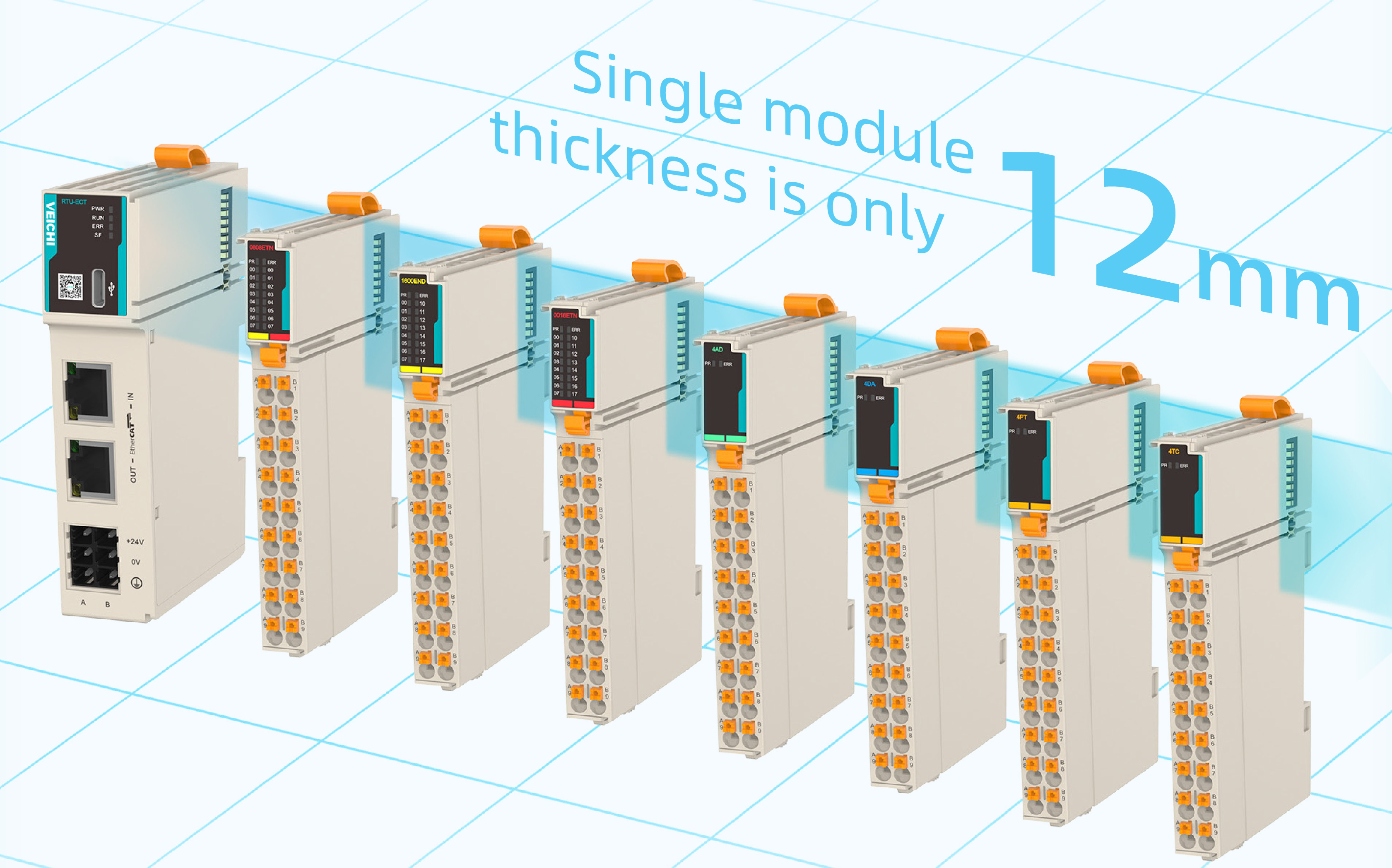

Kompaktowa i lekka konstrukcja modułu, zmniejszająca obciążenie szaf elektrycznych
W przypadku scenariuszy sterowania przemysłowego o rygorystycznych wymaganiach dotyczących wielkości, takich jak baterie litowe i pola półprzewodnikowe, sterowniki PLC, jako ważny komponent aplikacji w sprzęcie produkcyjnym, kompaktowa i lekka konstrukcja modułu zapewnia bardziej ekonomiczną i wygodną metodę rozbudowy, jednocześnie oszczędzając miejsce w instalacjach elektrycznych szafki.

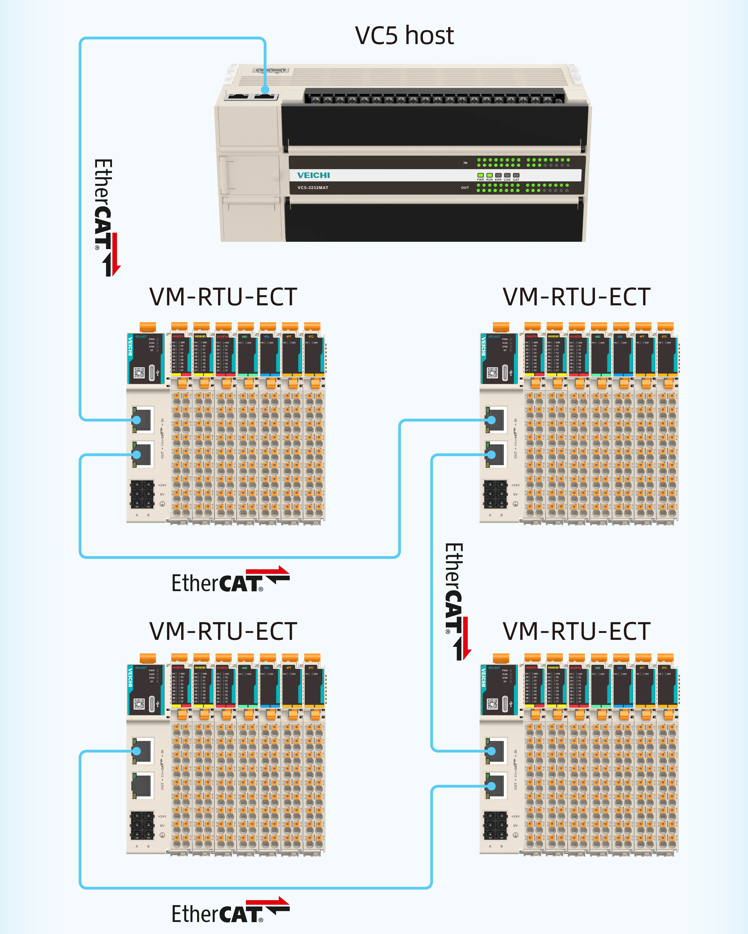

Projekt magistrali EtherCAT, nieograniczona komunikacja
Dzięki zastosowaniu interfejsu komunikacyjnego magistrali EtherCAT można używać wielu modułów komunikacyjnych, a każdy łącznik obsługuje do 16 modułów rozszerzeń. Pozwala to na wygodny dostęp do komunikacji w złożonych scenariuszach aplikacji.

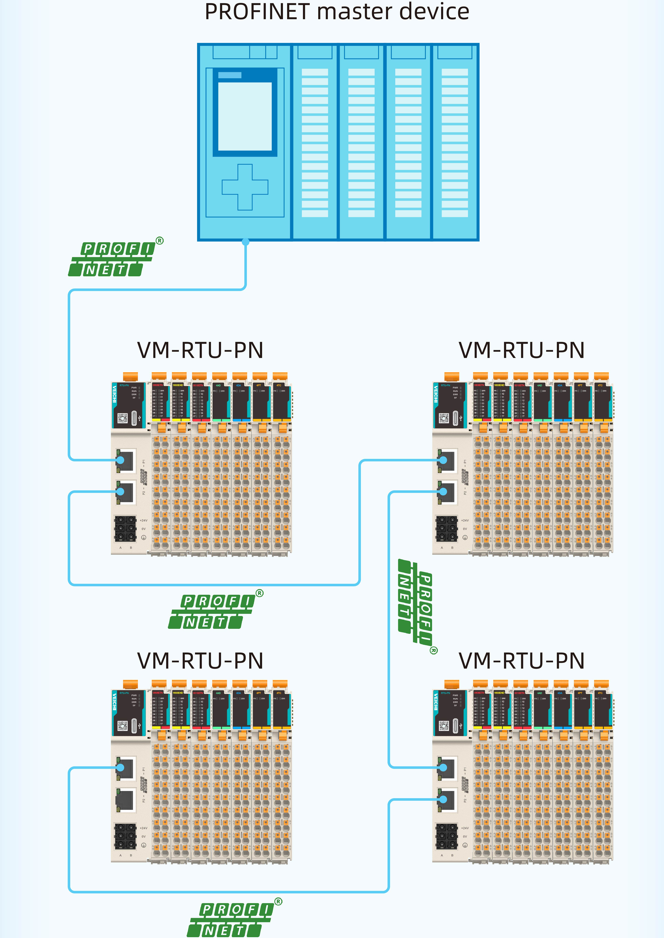

Konstrukcja podrzędna Profinet, duże możliwości adaptacji systemu
Wyposażony w PN Slave, kompatybilny z urządzeniami PROFINET Master i może nawiązać komunikację z maksymalnie 16 elastycznymi zdalnymi modułami IO serii VM, łatwo uzyskując różne konfiguracje systemu.
Transmisja danych w czasie rzeczywistym, reakcja na poziomie mikrosekund
W oparciu o technologię komunikacji magistrali EtherCAT możliwe jest sterowanie w czasie rzeczywistym i transmisja danych w czasie rzeczywistym systemu krokowego, co pozwala uzyskać reakcję na poziomie mikrosekund. Minimalny cykl komunikacji może osiągnąć 125 s, a cykl synchronizacji wynosi 125 s ~ 8 ms, z jitterem synchronizacji wynoszącym ±80ns.

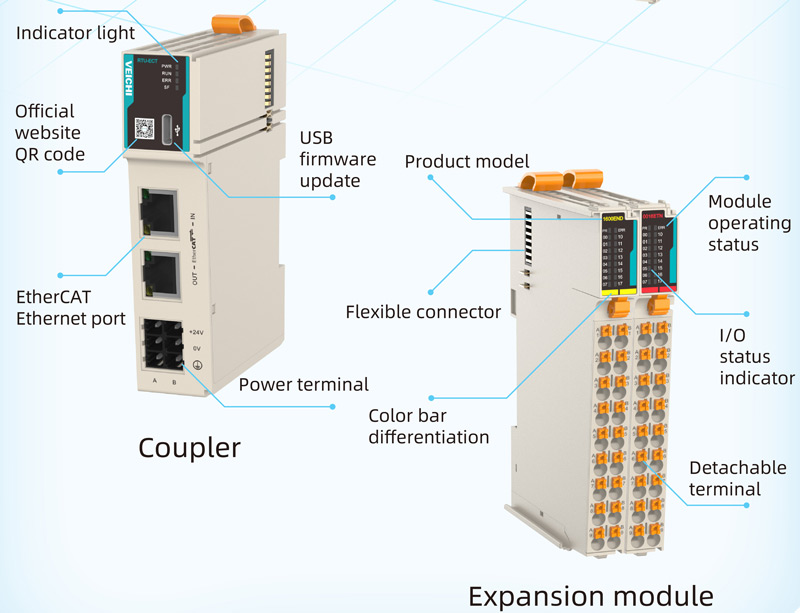

Podłącz i używaj, łatwa instalacja
Instalacja na szynie wtykowej umożliwia łatwe łączenie komponentów, a główki wtyczek można łatwo dopasować do podstawy zaciskowej, umożliwiając szybką instalację modułową i poprawiając elastyczność okablowania.
Optymalizuj proces okablowania, zwiększ wydajność
W porównaniu do skomplikowanych procesów okablowania, nowe moduły wykorzystują konstrukcję z zaciskami Push-in, co eliminuje potrzebę stosowania specjalnych narzędzi do okablowania. Proces okablowania jest szybki i łatwy, co pozwala zaoszczędzić czas i wysiłek. W przypadku jakichkolwiek usterek odłączana konstrukcja terminala umożliwia łatwe oddzielenie od podstawy, co znacznie poprawia efektywność wymiany.
Różne opcje modułów, wszechstronny montaż
Moduły oferują szeroką gamę opcji, obsługując różne DI/DO, AI/AO, czujniki rezystancji termicznej, czujniki termopary i wiele innych. Są łatwe w montażu i posiadają kolorowe oznaczenia ułatwiające identyfikację i potwierdzenie.
Odpowiedni do różnych scenariuszy, zapewniający więcej możliwości
W związku z nowymi wymaganiami stawianymi przez przemysł produkcyjny w epoce Przemysłu 4.0, elastyczna moduł zdalny serii VM nowej generacji będzie szeroko stosowany w takich dziedzinach, jak akumulatory litowe do magazynowania energii, drukowanie i pakowanie, półprzewodniki, obróbka metali i obróbka niemetali.
W przyszłości Veichi będzie polegać na swoich mocnych napędach silnikowych, energoelektronice i technologiach sterowania ruchem, aby stale dostarczać produkty automatyki przemysłowej i kompleksowe rozwiązania systemowe dla różnych gałęzi przemysłu, wspierając transformację i unowocześnianie tradycyjnych gałęzi przemysłu produkcyjnego.
p>Film o elastycznym module zdalnym serii VM
Dane techniczne
Model | Opis |
---|---|
VM-RTU-ECT | Sterownik programowalny Moduł komunikacyjny EtherCAT (auto-scan): sprzęgacz |
VM-RTU-PN | Sterowniki programowalne Moduł komunikacyjny PROFINET: łącznik |
VM-1600END | 16-drożny moduł wejść cyfrowych |
VM-0800END | 8-drożny moduł wejść cyfrowych |
VM-0016ETN | 16-drożny cyfrowy moduł wyjściowy tranzystorowy NPN |
VM-0016ETP | 16-drożny cyfrowy moduł wyjściowy PNP z tranzystorem cyfrowym |
VM-0808ETN | 8-drożny cyfrowy moduł wejściowy i 8-drożny cyfrowy moduł wyjściowy tranzystorowy NPN |
VM-0808ETP | 8-drożny cyfrowy moduł wejściowy i 8-drożny cyfrowy moduł wyjściowy tranzystorowy PNP |
VM-0008ETN | 8-drożny cyfrowy moduł wyjściowy tranzystorowy NPN |
VM-0008ETP | 8-drożny cyfrowy moduł wyjściowy PNP z tranzystorem cyfrowym |
VM-4AD | 4-drożny moduł wejść analogowych |
VM-4DA | 4-drożny moduł wyjść analogowych |
VM-4PT | 4-wejściowy moduł rezystancyjny do pomiaru temperatury |
VM-4TC | 4-wejściowy moduł rezystancyjny do pomiaru temperatury |
Metoda wprowadzania sygnału | Ustawienie źródła/odpływu za pomocą terminala S/S |
---|---|
Wymóg izolacji | Izolowana izolacja za pomocą transoptora |
Napięcie wejściowe | 24VDC |
Prąd wejściowy | Typowe 4mA |
Impedancja wejściowa | Wartość referencyjna 6 tys |
Napięcie WŁĄCZONE | >15V DC |
WYŁĄCZONE napięcie | <5V DC |
Czas odpowiedzi | 100us |
Czas filtrowania oprogramowania | Wybór grupy czasu filtra (brak 0,25 ms, 0,5 ms, 1 ms (ustawienie fabryczne), 2 ms, 4 ms, 8 ms, 16ms, 32ms) |
Temperatura otoczenia | -20℃~55℃ |
Prąd znamionowy zasilania wejściowego magistrali | 100 mA (typowo przy 5 V DC) |
Możliwość wymiany modułu na gorąco | Nic |
Metoda wyjścia sygnału | Źródło/dren w różnych modelach |
---|---|
Wymóg izolacji | Izolacja izolowana transoptorem. Napięcie wejściowe |
Napięcie wyjściowe | 24Vdc |
Obciążenie wyjściowe (obciążenie rezystancyjne) | 0,5A/interfejs, 2A/moduł |
Obciążenie wyjściowe (obciążenie indukcyjne) | 7,2 W/interfejs, 12 W/moduł |
Obciążenie wyjściowe (obciążenie lampy) | 5 W/interfejs, 9 W/moduł |
Czas odpowiedzi | 100us |
Wskaźnik ruchu | Wskaźnik włączony, gdy transoptor jest napędzany |
Prąd upływowy w obwodzie otwartym | < 0.1mA/30Vdc |
Min. obciążenie | 5mA(5~24Vdc) |
Ochrona | Zabezpieczenie przed zwarciem |
Temperatura otoczenia | --20℃~55℃ |
Prąd znamionowy zasilania wejściowego magistrali | 100 mA (typowo przy 5 V DC) |
Możliwość wymiany modułu na gorąco | Nic |
