Sześciokątna maszyna z siatki drucianejRozwiązanie

Wprowadzenie

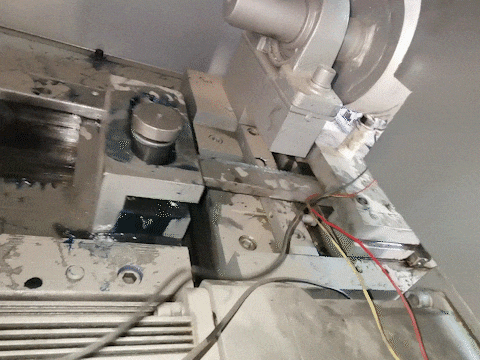

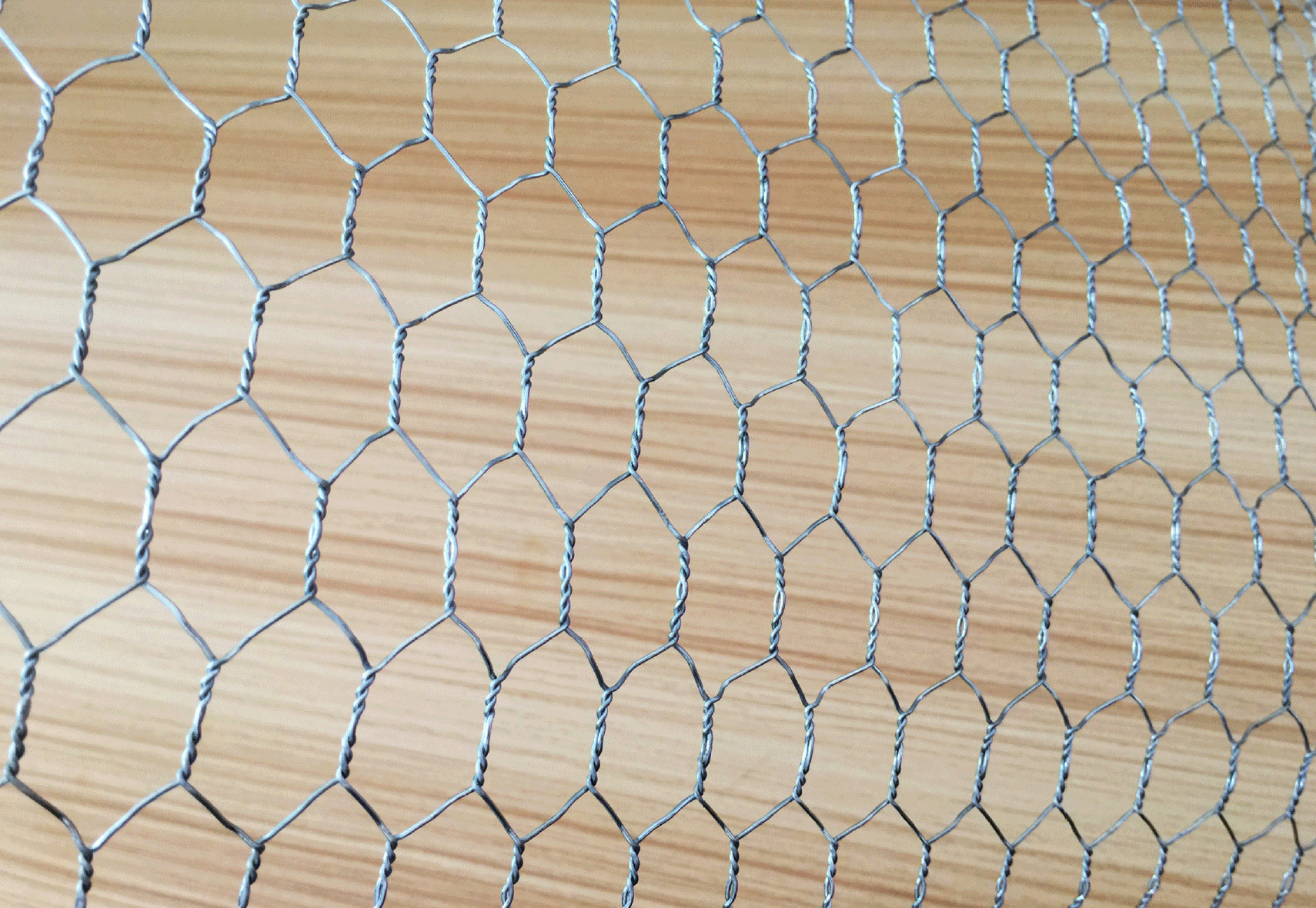

Sześciokątna siatka druciana, znana również jako siatka skręcona, siatka termoizolacyjna i siatka o miękkich krawędziach, jest tkana z drutu żelaznego o niskiej zawartości węgla lub drutu żelaznego powlekanego PCV. Jego struktura jest twarda, powierzchnia jest płaska i ma dobre właściwości antykorozyjne i przeciwutleniające. Jest szeroko stosowany w akwakulturze, budownictwie, ekologii, dekoracji i innych gałęziach przemysłu.

Sześciokątna siatka druciana

Topologia systemu

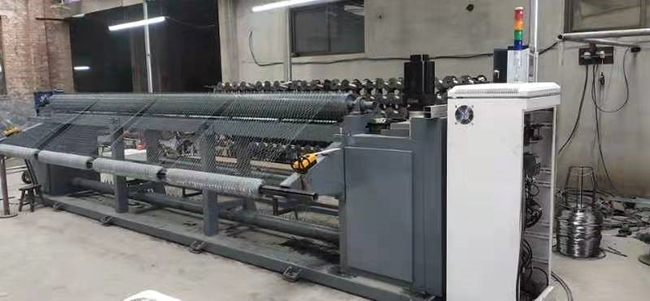

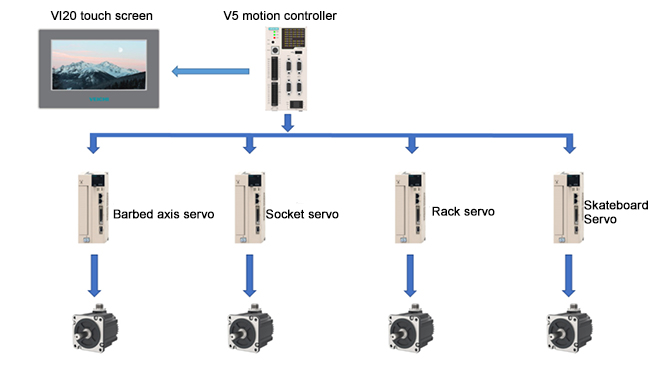

Rozwiązanie systemowe maszyny tkającej z siatki sześciokątnej, dostarczane przez kompletny system VEICHI, obejmujący ekran dotykowy, kontroler ruchu, sterownik serwo i silnik serwo. Przyjęcie wysokowydajnego kontrolera ruchu V5-MC104 firmy VEICHI jako górnego elementu sterującego, komunikacja z HMI poprzez RS422, realizacja interakcji danych pomiędzy HMI a kontrolerem oraz impuls wyjściowy do sterowania pozycją 4 serwomechanizmów. Nie tylko poprawia dokładność kontroli sprzętu, ale także poprawia wydajność produkcji.

Rozwiązanie systemu maszyny tkającej z siatki sześciokątnej

Najważniejsze momenty programu

1. W systemie zastosowano kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa.
2. Scentralizowane sterowanie interfejsem człowiek-maszyna, stabilna wydajność, łatwa obsługa i konserwacja.

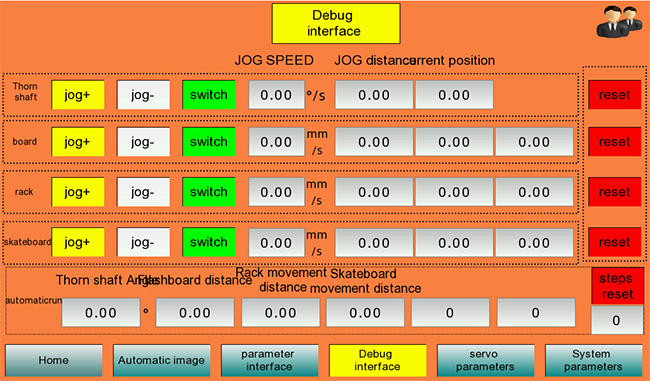

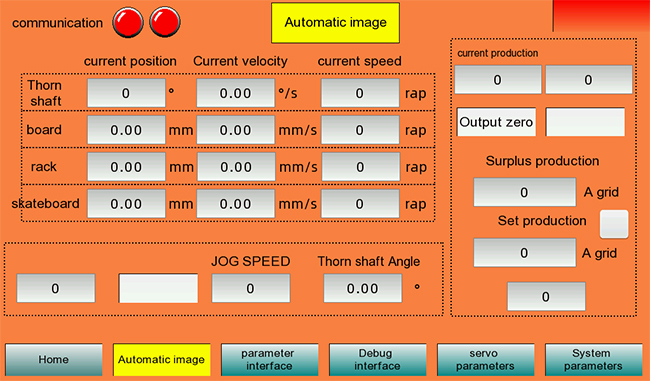

3. Wszystkie parametry są wyświetlane w czasie rzeczywistym przez interfejs człowiek-maszyna. Można zaprogramować produkcję netto i prędkość netto, a także położenie każdej stacji można regulować za pomocą parametrów.
4. Połączenie sterownika V5 z serwomechanizmem wykorzystuje szybki sygnał różnicowy, który charakteryzuje się dużą stabilnością i nie jest podatny na zakłócenia. Maksymalna prędkość impulsu różnicowego portu impulsu wynosi 3M, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.

Zasada procesu

1. Wał kolczasty: Wał kolczasty napędzany jest serwomotorem, który ciągnie materiał do góry. Siatka wisi na wale kolczastym i porusza się do przodu wraz z obrotem wału kolczastego, ciągnąc drut do góry.
2. Oś deskorolki: Napędzane serwosilnikiem żelazne druty są przesunięte w lewo i prawo, a dwa sąsiednie żelazne druty są naprzemiennie zbliżane, aby przygotować się do kolejnego etapu skręcania siatki.
3. Oś płytki: Napędzana serwomotorem płytka jest przesuwana do przodu, a koło śrubowe jest napędzane do przodu, aż do włożenia w drut, który ma być przykręcony, tak aby drut śrubowy znajdował się pośrodku szczeliny w kole śrubowym, jak jeśli drut jest zaciśnięty szczypcami.
4. Wał zębatki: napędzany serwomotorem, po umieszczeniu wału płyty wprowadzającej na miejscu, zębatka porusza się, wprawiając w ruch wszystkie koła skrętne, a żelazne druty zaciśnięte przez każde koło skrętne są skręcone ze sobą.

Indeks techniczny

Sygnał różnicowy impulsu serwa może sięgać do 3 MHz.
Prędkość robocza może osiągnąć 70–90 oczek/min.

Aplikacja

Maszyny tkackie z siatką sześciokątną poddawane są ciągłym innowacjom technologicznym, a teraz znacznie poprawiły szybkość produkcji, jakość i działanie. Rozwiązanie systemowe maszyny do tkania siatki sześciokątnej, opracowane niezależnie przez firmę VEICHI, zostało docenione przez wielu użytkowników ze względu na jego zalety, takie jak wysoka stabilność i silne właściwości przeciwzakłóceniowe.

Funkcje

1. Stabilna wydajność, łatwa obsługa i konserwacja

Cała maszyna wykorzystuje kontroler ruchu V5, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa; interfejs człowiek-maszyna jest sterowany centralnie, ma stabilną wydajność oraz jest łatwy w obsłudze i konserwacji.

2. Wyświetlanie parametrów w czasie rzeczywistym, elastyczne ustawienia

Wyświetlanie parametrów w czasie rzeczywistym, elastyczne ustawienia

Wszystkie parametry są wyświetlane w czasie rzeczywistym przez interfejs człowiek-maszyna. Można ustawić produkcję netto i prędkość netto, a także położenie każdej stacji można dostosować za pomocą parametrów.

3. Silna zdolność przeciwzakłóceniowa i wysoka precyzja sterowania

Połączenie między kontrolerem V5 a serwomechanizmem wykorzystuje szybki sygnał różnicowy, który ma wysoką stabilność i nie jest podatny na zakłócenia. Port impulsu różnicowego ma maksymalną prędkość impulsu 3M, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.

Silna zdolność przeciwzakłóceniowa i wysoka precyzja sterowania

System maszyn tkackich z sześciokątną siatką VEICHI może nie tylko zapewnić ogólną wydajność systemu, ale także skutecznie poprawić wydajność produkcji, co może spełnić wszechstronne wymagania klientów dotyczące systemu tkackiego. Tworzenie produktów ze skrupulatnym rzemiosłem, ciągłe doskonalenie i zapewnianie jakości, zawsze było ideą rozwoju, przy której VEICHI kładzie nacisk. W przyszłości VEICHI będzie nadal intensywnie podnosić jakość produktów, wprowadzać innowacje i promować wysokiej jakości rozwój branży napędów elektrycznych i sterowania przemysłowego.
