System nawijaniaRozwiązanie

Wprowadzenie

Maszyna nawijająca nawija materiał, taki jak metalowy drut, nić lub papier, na rdzeń, szpulę lub szpulkę. Istnieje kilka różnych typów maszyn nawijających, od prostych maszyn z ręcznym podawaniem po złożone maszyny sterowane komputerowo (CNC). Niektóre z bardziej powszechnych zastosowań maszyn nawijających to nawijanie cewek, nawijanie liny i nawijanie ciągłego włókna.

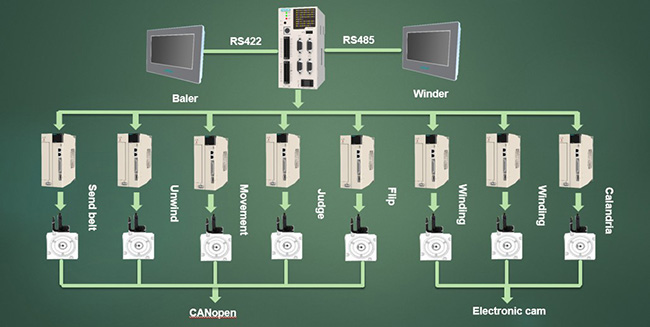

Topologia systemu

Najważniejsze momenty programu

1. W systemie zastosowano kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa.
2. Scentralizowane sterowanie interfejsem człowiek-maszyna, stabilna wydajność, łatwa obsługa i konserwacja.
3. CANopen i elektroniczne sterowanie krzyżowe krzywek impulsowych w celu poprawy stabilności i skalowalności systemu.
4. Połączenie między kontrolerem V5 a serwomechanizmem wykorzystuje szybki sygnał różnicowy, który ma wysoką stabilność i nie jest łatwo go zakłócać. Maksymalna prędkość impulsu różnicowego portu impulsów wynosi 3 MHz, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.

Zasada procesu

Głównym zadaniem rurki układającej jest jednoczesne obracanie wałka nawijającego i wałka układającego. Zależność obrotu polega na tym, że przewijanie obraca się jeden raz, a wał ustalający przesuwa się o jedną średnicę rury. Jeśli rury są ułożone po obu stronach, należy je ułożyć w stos, aby nie tworzyły szczelin na krawędziach.

Indeks techniczny

Prędkość nawijania 60 m/min.
Długość pojedynczej rolki 300 m.
Czas przestoju automatycznej wymiany rolki <10s.

Aplikacja

Maszyna do nawijania i pakowania
