Wyposażenie maszyn do nawijaniaRozwiązanie

Wprowadzenie do branży

Zazwyczaj maszyna nawijająca nawija materiał, taki jak metalowy drut, nić lub papier, na rdzeń, szpulę lub szpulkę. Istnieje kilka różnych typów maszyn nawijających, od prostych maszyn z ręcznym podawaniem po złożone maszyny sterowane komputerowo (CNC). Niektóre z bardziej powszechnych zastosowań maszyn nawijających to nawijanie cewek, nawijanie liny i nawijanie ciągłego włókna. Urządzenia te wykorzystuje się w wielu gałęziach przemysłu, w tym w przemyśle tekstylnym, elektronicznym i drutowym.
Ręczna maszyna do nawijania zwykle ma rdzeń na wrzecionie, a użytkownik podaje na rdzeń drut, linę lub inny materiał. Użytkownik kontroluje prędkość wrzeciona i podaje materiał ręką, prowadząc ją w celu kontrolowania naprężenia i obciążenia. Te proste maszyny mogą mieć rozmiary stołowe lub duże, wolnostojące nawijarki.

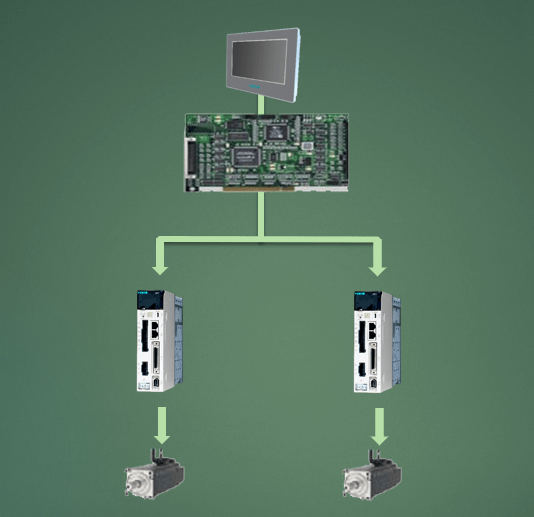

Topologia systemu

Najważniejsze momenty programu

1. Odpowiedź pętli SD700 o wyższej prędkości może z łatwością spełnić interpolację pomiędzy osią główną i osią podrzędną. Algorytmy dla różnych struktur mechanicznych mogą z łatwością zoptymalizować szerokość pasma wymaganą do automatycznego dostrojenia odpowiedzi.
2. Zastosowanie inteligentnych ustawień może sprawić, że serwo będzie się samouczyć, dokończyć ustawianie parametrów wzmocnienia serwa i pozwolić serwomechanizmowi osiągać najlepszą wydajność.
3. Potężne górne oprogramowanie komputerowe ułatwia debugowanie i poprawia wyniki debugowania.
4. Weichuang Servo ma zaawansowaną funkcję komunikacji autobusowej, która jest wygodna dla klientów w wyborze rozwiązań.
5. Łącząc technologię lokalną i warunki obciążenia, wybierz dedykowany serwomotor, aby dokładność działania obciążenia była bardziej stabilna i dokładna.

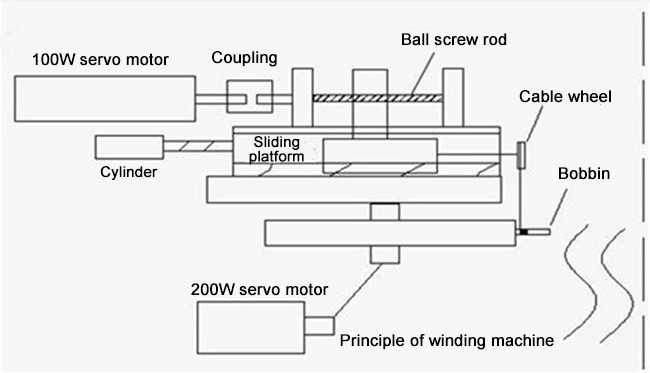

Zasada procesu

Silnik uzwojenia przejmuje górne sterowanie komputerem, aby powrócić do stanu początkowego po włączeniu lub zresetowaniu. Podczas operacji używany jest tryb pozycjonowania bezwzględnego, aby zapobiec kumulacji błędów. Wszystkie kąty procesowe służą do zbliżania się do sygnału jako źródła, aby zapewnić dokładność. Podczas nawijania wykonaj pierwszą rundę obróbki bez nawijania, aby upewnić się, że krawędź jest płaska. Silnik układający przewody przyjmuje żądanie programu, aby powrócić do punktu początkowego po włączeniu zasilania lub zresetowaniu. W procesie nawijania zawsze przyjmuje się funkcję podążania master-slave serwonapędu. Podążaj za silnikiem uzwojenia i bezpośrednio zastosuj metodę zmiany przełożenia na liczbę ujemną, gdy ma miejsce komutacja.
Schemat sterowania krzywką przyjęty przez system sterowania PLC charakteryzuje się wysoką precyzją, wysoką niezawodnością i dużą liczbą użytkowników. ;s różne ustawienia parametrów i łatwa konserwacja.

Indeks techniczny

Najcieńszy drut metalowy może składać się z maksymalnie 2 drutów.
Uszczelnienie uzwojenia może osiągnąć grubość 40 warstw.

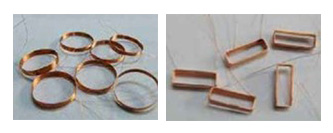

Aplikacja
