Maszyna do składania tkanekRozwiązanie

Wprowadzenie do branży

Ręczniki papierowe są powszechnym przedmiotem codziennego użytku, a konsumenci mają na nie ogromne zapotrzebowanie. Wraz ze wzrostem zużycia ręczników papierowych istnieje pilna potrzeba inteligentnego, wydajnego, stabilnego i niezawodnego systemu automatycznej maszyny do składania ręczników papierowych, aby sprostać obecnemu rosnącemu zapotrzebowaniu na wydajność rynku.

Realizacja rozwiązania systemowego

Realizacja rozwiązania systemowego

W układzie sterowania zastosowano wysokowydajny sterownik ruchu V5 firmy VEICHI, a poprzez sprzężenie zwrotne wyjścia impulsowego zewnętrznego enkodera wału głównego, wał wciągający i wał oddzielający podążają za ruchem krzywki elektronicznej i są jednocześnie naprzemiennie sprzężone. Działania regału materiałowego, przenośnika taśmowego, wentylatora i cylindra są ze sobą skoordynowane, a interfejs człowiek-maszyna HMI jest dowolnie dostosowywany, co zapewnia wysoką wydajność i zwrotność systemu.

Zalety

1. Pełen zestaw technologii, elastyczny i stabilny

Podstawowymi produktami całego rozwiązania systemowego są wszystkie wysokowydajne produkty do automatyzacji firmy VEICHI, które zapewniają, że cały system sterowania, taki jak sterowniki ruchu, serwa, falowniki i ekrany dotykowe, może osiągnąć wyższą stabilność i kompatybilność. Jednocześnie może współpracować z klientami, aby zapewnić bardziej elastyczne rozwiązania i obsługę posprzedażną.

2. Zamień skomplikowane na proste, dokładne i niezawodne

Zarówno oś oddzielania papieru, jak i oś przeciągania systemu podążają za impulsem sprzężenia zwrotnego enkodera wrzecionowego, aby wykonać ruch ścieżki elektronicznej krzywki. W porównaniu z tradycyjnym współczynnikiem prędkości i metodą pozycjonowania, metoda ruchu jest prostsza, dokładniejsza i stabilniejsza.

3. Silna kontrola działania, wysoka precyzja

Wyzwalacz akcji serwomechanizmu widelca przyjmuje wyzwalacz ustawienia szybkiego porównania, a sygnał Z enkodera jest przerywany, co gwarantuje, że cykl skanowania programu nie będzie miał wpływu na wyjście Y cylindra widelca. Ustaw różne kąty wstawiania, błąd reakcji można kontrolować w ciągu 1 ms.

4. Wysoka częstotliwość reakcji, niezwykle szybka komunikacja

Częstotliwość konwersji częstotliwości wielu stojaków z materiałem jest określana przez wejście impulsowe PUL wrzeciona, a współczynnik prędkości stojaka z materiałem jest ustawiany w czasie rzeczywistym, podążając za wrzecionem poprzez komunikację 485. Regulacja jest wygodna, precyzja ustawiania prędkości jest wysoka, a synchronizacja silna.

5. Zaktualizuj ponownie bezpiecznie

Logika bezpieczeństwa alarmów systemowych jest kompletna i obejmuje sterowniki, falowniki, serwa, cylindry, wentylatory itp. na wypadek nieprawidłowego działania, aby zapewnić terminową ochronę systemu.

Opierając się na silnych siłach badawczo-rozwojowych oraz zaawansowanej technologii podstawowej, pierwotnym zamiarem firmy VEICHI od zawsze było tworzenie inteligentnych rozwiązań systemowych dostosowanych do potrzeb klientów oraz promowanie ciągłego unowocześniania i optymalizacji ekosystemu produkcyjnego.

Najważniejsze momenty programu

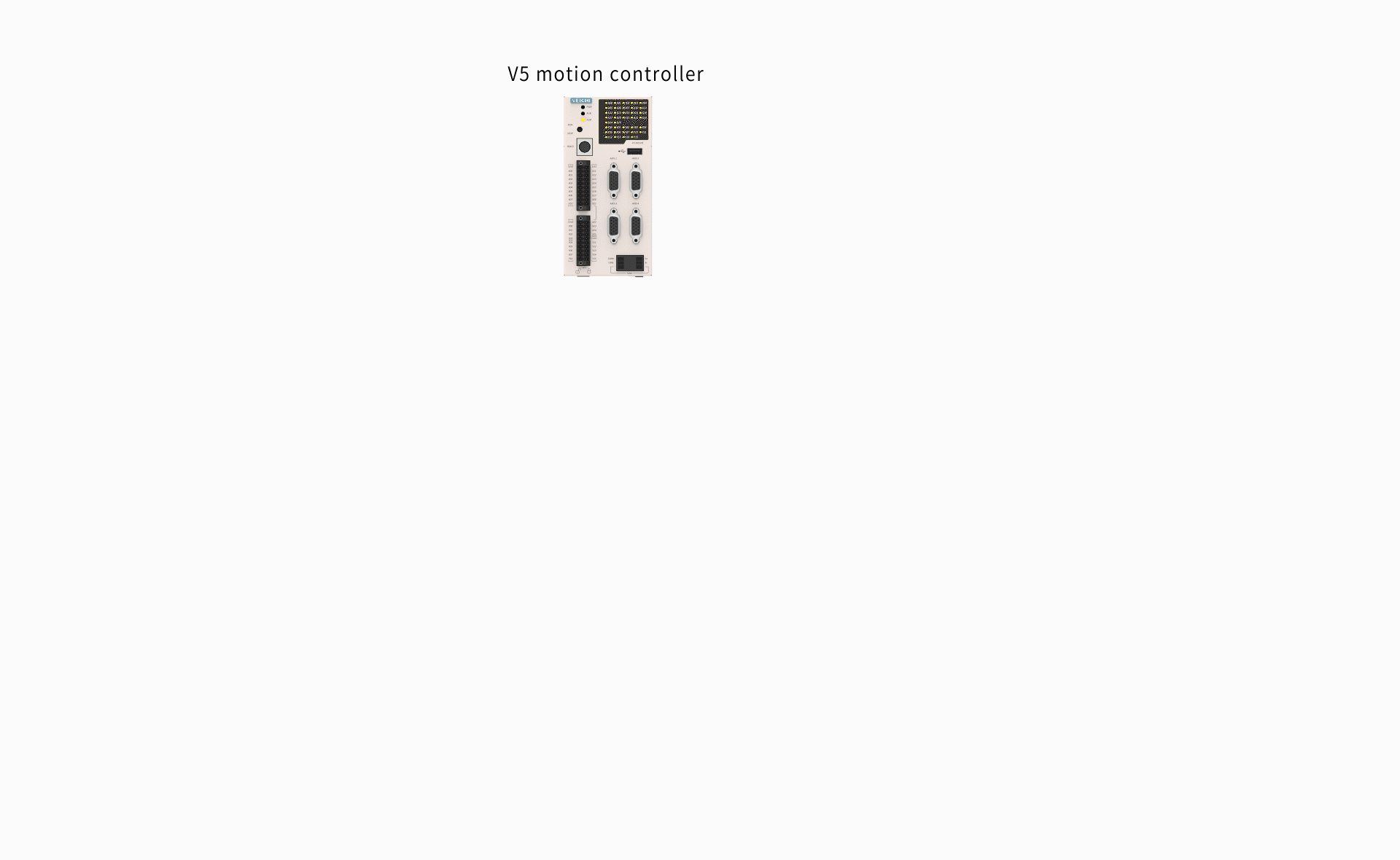

1. W systemie zastosowano kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa.
2. Scentralizowane sterowanie interfejsem człowiek-maszyna, stabilna wydajność, łatwa obsługa i konserwacja.
3. Zarówno oś oddzielania papieru, jak i oś przeciągania systemu podążają za impulsem sprzężenia zwrotnego enkodera wrzeciona, aby wykonać ruch elektronicznej krzywki. W porównaniu z tradycyjnym stosunkiem prędkości i metodą pozycjonowania metoda ruchu jest prostsza, precyzja jest wyższa, a stabilność większa.
4. Połączenie między kontrolerem V5 a serwomechanizmem wykorzystuje szybki sygnał różnicowy, który ma wysoką stabilność i nie jest łatwo go zakłócać. Maksymalna prędkość impulsu różnicowego portu impulsów wynosi 3 MHz, co pozwala osiągnąć niezwykle wysoką dokładność sterowania.

Zasada procesu

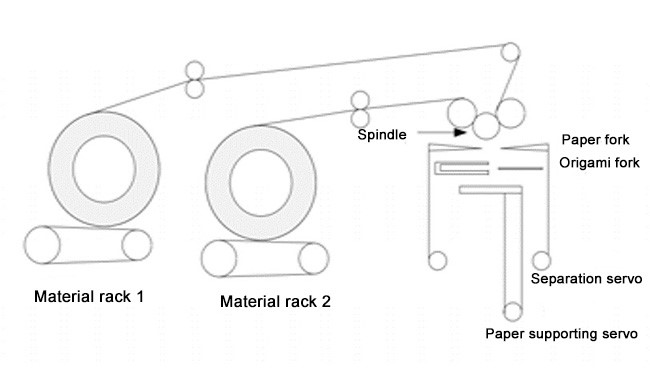

Struktura szybkiej maszyny do składania ręczników papierowych składa się głównie z następujących części:
Wrzecionowy mechanizm składania papieru: Napędzany przez przetwornicę częstotliwości, tnie i składa ręczniki papierowe z mechanizmu przenoszącego dwa stojaki.
Mechanizm przenoszenia regałów z materiałem: napędzany przez dwa falowniki, częstotliwość jest podawana przez wyjście impulsowe wrzeciona, a względny stosunek prędkości wrzeciona dwóch falowników można zmieniać w czasie rzeczywistym za pomocą metody zapisu 485 dostosować się do podawania i transportu surowców origami. Odpowiednia prędkość.
Mechanizm przenośnika taśmowego: Służy głównie do przenoszenia złożonego papieru do następnego ogniwa przetwarzającego w celu późniejszego przetworzenia.
Mechanizm wału separującego: Napędzany serwonapęd, podąża za głównym wałem, aby wykonać część ruchu położenia krzywki pierwszego położenia.
Mechanizm wałka przeciągającego papier: napędzany przez serwonapęd, uzupełnia część operacji sprzęgania elektronicznej krzywki wrzeciona i urządzenia podrzędnego oś w drugiej pozycji.
Mechanizm działania cylindra: obejmujący cylinder widełkowy, cylinder pchający poziomy, cylinder składania papieru i cylinder pchający papier itp.

Indeks techniczny

Przetwarzanie mniejszego papieru (50 arkuszy w opakowaniu) może osiągnąć 70 M/min.
Gdy liczba arkuszy przekracza 100 arkuszy, wydajność można zwiększyć do ponad 85 M/min.

Rozbudowa funkcji, zaawansowana technologia

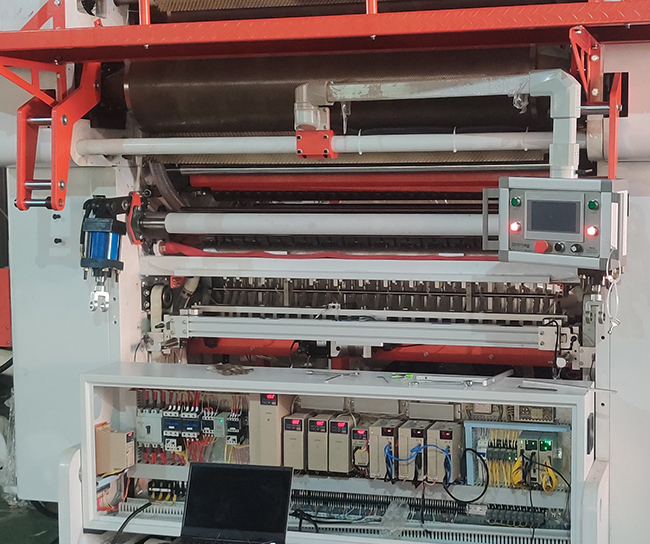

Przykłady zastosowań terenowych

Jako znany w branży dostawca rozwiązań w zakresie inteligentnych systemów produkcyjnych, firma VEICHI łączy opinie użytkowników i rzeczywiste scenariusze zastosowań, aby wprowadzić na rynek w pełni zautomatyzowane rozwiązanie systemowe maszyny do składania tkanek charakteryzujące się wyższą automatyzacją, większą stabilnością i większą wydajnością produkcji. Maksymalna prędkość liniowa działania sprzętu może osiągnąć ponad 100 M/min.

Struktura sprzętu

Struktura sprzętu

1. Wrzecionowy mechanizm składania papieru: napędzany przez wysokowydajny falownik serii VEICHI AC310, tnie i składa ręczniki papierowe z dwóch stojaków, a jego prędkość musi pozostać stabilna. Wał główny jest wyposażony w zewnętrzny enkoder, który służy jako impulsowe sprzężenie zwrotne dwóch elektronicznych krzywek wału przeciągania papieru i wału separacji papieru, a także służy jako impulsowe sprzężenie zwrotne kąta wstawienia dwóch widełkowych serwomechanizmów papieru.

2. Mechanizm transmisji stojaka na materiał: Napędzany przez dwa falowniki serii VEICHI AC310, metodą ustawiania częstotliwości jest ustawienie wyjścia impulsowego PUL. Upewnij się, że prędkość liniowa przetwornic częstotliwości odwijania wielu stojaków jest zgodna z prędkością liniową cięcia i składania wrzeciona.

3. Mechanizm przenośnika taśmowego: Przenosi głównie złożone ręczniki papierowe do następnego ogniwa przetwarzającego (duża runda) w celu cięcia i przetwarzania. Przenośnik taśmowy napędzany jest przez proste falowniki serii VEICHI AC10.

4. Mechanizm wału separującego: napędzany przez wysokowydajny serwomechanizm serii VEICHI SD700, serwo podąża za głównym wałem, powodując ruch po krzywiźnie krzywki.

5. Mechanizm wałka przeciągającego papier: napędzany przez wysokowydajny serwomechanizm serii VEICHI SD700, serwomechanizm podąża za mechanizmem wałka oddzielającego papier, wykonując nałożony ruch krzywki.



Aplikacja
