Automatyczna maszyna spawalnicza z czterema pistoletami do kołnierzy kątowych żelaznychRozwiązanie

Wprowadzenie

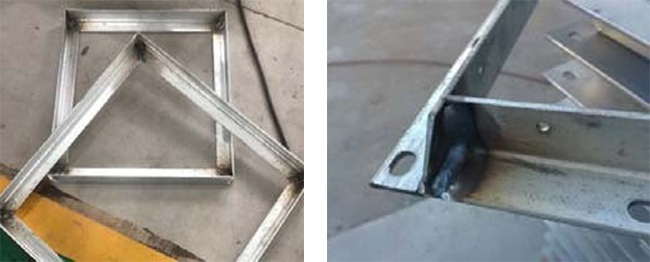

Automatyczna spawarka z czterema pistoletami do kołnierzy kątowych może realizować funkcję automatycznego cięcia, oszczędzając czas i wysiłek. Dzięki technologii spawania z czterema pistoletami cztery narożniki są synchronizowane i automatycznie pozycjonowane, aby zapewnić wydajność i dokładność.

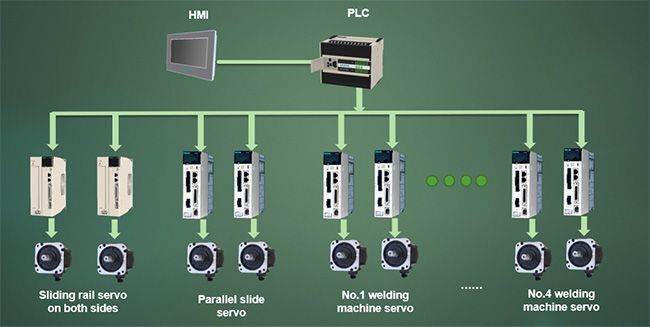

Topologia systemu

Najważniejsze momenty programu

1. Interfejs człowiek-maszyna jest sterowany centralnie w celu realizacji ustawiania parametrów receptury, monitorowania danych produkcyjnych i zliczania wyników, a operacja jest bardziej inteligentna i prostsza.
2. Wszystkie parametry są wyświetlane w czasie rzeczywistym przez interfejs człowiek-maszyna. Można ustawić lewą i prawą pozycję spawarki, rzeczywisty skok, prędkość, pozycję referencyjną pozycjonowania itp.
3. System serwo charakteryzuje się dokładnym pozycjonowaniem, szybką reakcją i dobrym działaniem przeciwzakłóceniowym, co pozwala na dokładne i synchroniczne spawanie materiałów za pomocą czterech spawarek.

Zasada procesu

Automatyczna spawarka z czterema pistoletami z kołnierzem kątowym składa się głównie z następujących części:
Mechanizm maszyny: platforma nośna i cztery mechanizmy palnika spawalniczego zainstalowane na platformie spawalniczej, na której odbywa się cała praca spawalnicza
Platforma spawalnicza: Po obu stronach platformy spawalniczej rozmieszczone są dwie szyny ślizgowe, a przekładnie napędzane dwoma serwomotorami zazębiają się z zębatkami wyposażonymi w szyny ślizgowe po obu stronach. Ponadto na platformie spawalniczej znajdują się dwie równoległe szyny ślizgowe. Cztery stoły przesuwne, dwa stałe stoły przesuwne i dwa mobilne stoły przesuwne są zainstalowane na równoległych szynach ślizgowych, które są połączone śrubą poprzez serwomotor. Części do obróbki o różnych rozmiarach poruszają się szybko.
Mechanizm palnika spawalniczego: każdy stół przesuwny jest wyposażony w mechanizm palnika spawalniczego. Mechanizm palnika spawalniczego posiada część regulującą podnoszenie i część regulującą poziomą. Akcja zgrzewania realizowana jest za pomocą serwomotoru i platformy śrubowej. Mechanizm palnika spawalniczego na czterech stołach przesuwnych zostaje przesunięty do góry. Po uruchomieniu urządzenia na komendę porusza się ono niekoordynacyjnie i nie ma potrzeby przemieszczania się w trakcie spawania, a odległość przejścia jest krótka.

Indeks techniczny

Normalna prędkość robocza uchwytu spawalniczego może osiągnąć 500 mm/s, a cztery rogi można spawać jednocześnie, a spoinę można zakończyć w 9 sekund.

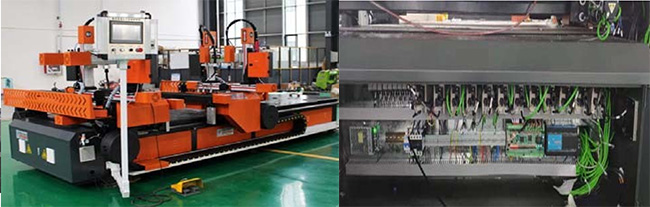

Aplikacja
