Maszyna do krawędziowania szkłaRozwiązanie
Maszyna do krawędziowania szkła Rozwiązanie
Wraz z szybkim rozwojem budownictwa miejskiego i rozwojem głębokiej obróbki wyrobów szklanych, takiej jak funkcjonalizacja, praktyczność i dekoracja, wzrasta zapotrzebowanie rynku na maszyny do krawędziowania szkła, jako niezbędny profesjonalny sprzęt do głębokiej obróbki szkła. Czterostronna maszyna do krawędziowania szkła to profesjonalny sprzęt do obróbki fazowania prostokątnego szkła oryginalnego. Dzięki szybkiemu rozwojowi i dodaniu technologii automatyzacji i magistrali, system maszyn do obrzeży szkła automatycznie rozpoznaje rozmiar szkła bez ręcznego wprowadzania i regulacji rozmiaru szkła. Wykonuj zadania ciągłego obrzeża szkła dokładnie i płynnie.
Cechy i zalety
Wprowadzenie
Wstępna obróbka szkła kutego obejmuje głównie cięcie szkła, obrzeża szkła, wiercenie szkła, mycie szkła i tak dalej. Obrzeża szkła są bardzo ważnym procesem w głębokiej obróbce szkła, polegają na wtórnej obróbce czterech krawędzi i narożników ciętego szkła metodami ręcznymi lub mechanicznymi.

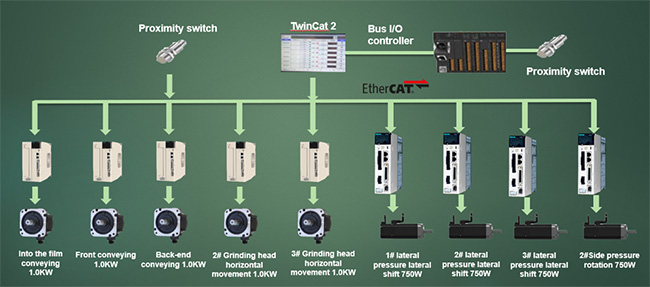

Topologia systemu
Najważniejsze momenty programu
1. Dzięki schematowi sterowania magistralą EtherCat sterownik PLC nie musi wysyłać impulsów do sterowania serwomechanizmem, co upraszcza okablowanie i zwiększa przejrzystość systemu oraz jego zdolność przeciwzakłóceniową.
2. Dzięki serwomechanizmowi sterującemu magistrali VEICHI EtherCat wygodnie jest realizować działania polegające na zmianie parametrów przedmiotu obrabianego i jego wymianie, co zwiększa elastyczność sprzętu i sprawia, że nadaje się on do obróbki różnych stylów szkła.
3. Dolna warstwa serwa posiada funkcję przechwytywania położenia impulsu (funkcję sondy), która nie wymaga udziału sterownika PLC w przechwytywaniu sygnału położenia, co może sprawić, że sterownik PLC skupi się na sterowaniu logicznym, uprości programowanie programu PLC, skróci czas debugowania i poprawa konkurencyjności maszyny.
4. Doskonały algorytm bazowy, stabilny wyjściowy moment obrotowy, 3-krotna zdolność przeciążenia, aby spełnić wymagania procesu produkcyjnego produktu.

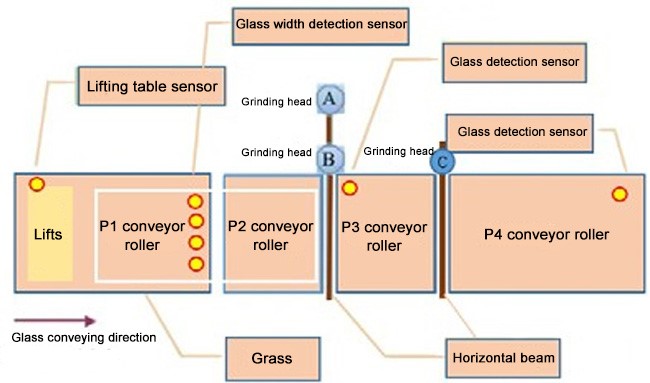

Zasada procesu
Szkło czterostronne szlifowane jest podzielone na trzy części: stół wejściowy, stojak krawędziowy i stół wyjściowy. Stół do wprowadzania folii i stół do usuwania folii są dopasowane do stojaka do obrzeży do szlifowania szkła. Ramka obrzeżowa posiada 3 grupy głowic szlifierskich. Do każdej grupy głowic szlifierskich przypadają dwie ściernice. Można go połączyć z linią rozkroju, automatycznym stołem załadunkowo-rozładunkowym, pralką i innym sprzętem, tworząc w pełni zautomatyzowaną jednostkę do obróbki szkła. Szlifierka czterostronna do szkła składa się głównie z rolek transportowych, czujników i trzech grup głowic szlifierskich.
Indeks techniczny
Automatycznie rozpoznaje rozmiar szkła.
Połączenie w sześciu osiach.
Można w sposób ciągły ładować szkło o różnych specyfikacjach i grubościach.
Aplikacja
