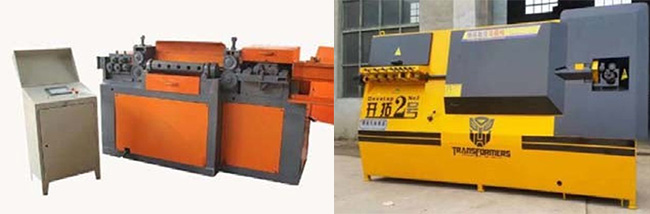

Maszyna do gięcia obręczyRozwiązanie

Wprowadzenie do branży

W pełni automatyczna giętarka CNC ma zastosowanie głównie przy obróbce materiałów w budownictwie, a pręty stalowe o różnych kształtach są najczęściej używanym elementem na placu budowy. Wraz z powszechnym stosowaniem systemów sterowania ruchem, projektowanie giętarek obwodowych CNC zostało sfinalizowane, a duża liczba giętarek CNC znajduje zastosowanie w obróbce materiałów stalowych w przemyśle budowlanym.

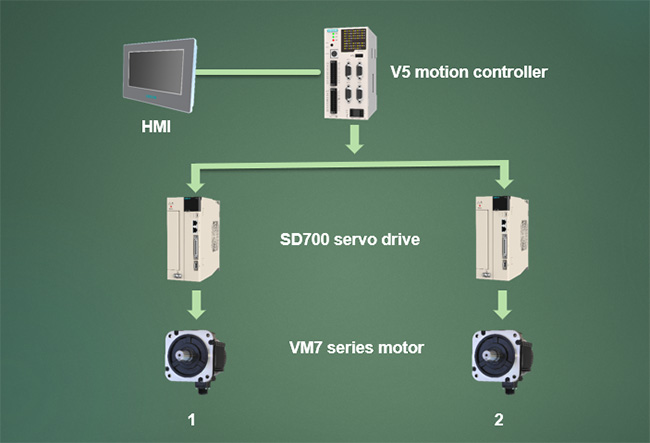

Topologia systemu

Najważniejsze momenty programu

1.  W systemie zastosowano kontroler ruchu VEICHI V5-MC104, architekturę sprzętową z dwoma procesorami, a podstawowa prędkość przetwarzania jest większa.
2.  Interfejs człowiek-maszyna jest sterowany centralnie w celu realizacji ustawiania parametrów receptury, monitorowania danych produkcyjnych, zliczania wyników, a operacja jest bardziej inteligentna i prostsza.

Połączenie pomiędzy sterownikiem V5 a serwonapędem wykorzystuje szybkie sygnały różnicowe, które charakteryzują się dużą stabilnością i nie są podatne na zakłócenia. Maksymalna prędkość impulsu różnicowego portu impulsu wynosi 3 MHz, co pozwala osiągnąć niezwykle wysoką dokładność sterowania. Wydajność produkcyjna pojedynczej maszyny może sięgać 8 do 10 razy w porównaniu z ręcznymi i półautomatycznymi giętarkami obręczowymi, co jest prawie 40 razy bardziej wydajne niż pierwotna metoda ręczna.

Zasada procesu

Giętarka obręczowa składa się głównie z mechanizmu trakcyjnego, mechanizmu zginającego i mechanizmu tnącego.
Mechanizm trakcyjny: składa się z dwóch zestawów poziomych i pionowych, automatycznie regulowanych kół prostujących, połączonych z czterema elementami trakcyjnymi koła napędzane serwomotorem i przyjmuje niestandardową, całkowicie zamkniętą pętlę, aby zapewnić dokładność dostarczania stali.

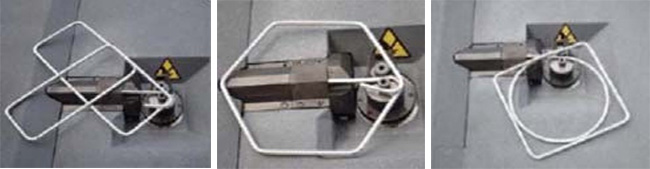

Mechanizm gięcia i ścinania: napędzane serwomotorem ramię gnące może obracać się i cofać z dużą prędkością , a mechanizm tnący kończy cięcie z dużą prędkością.
Przebieg procesu maszyny do gięcia obręczy obejmuje: zwijanie i prostowanie, gięcie i cięcie.

Indeks techniczny

Dokładność podawania może osiągnąć ±1 mm.
Prędkość podawania może osiągnąć 100 m/min, a dokładność gięcia może osiągnąć ±1 stopień.
Prędkość gięcia może osiągnąć 1500 stopni/s .

Aplikacja
