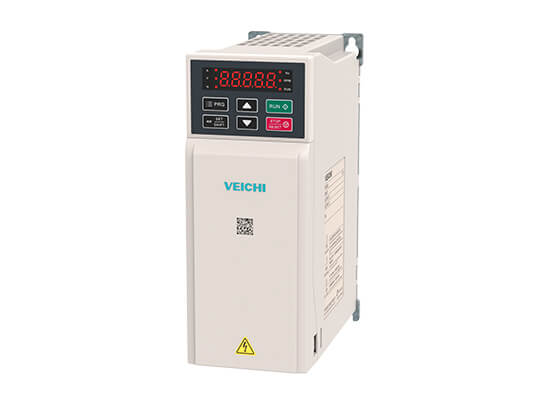

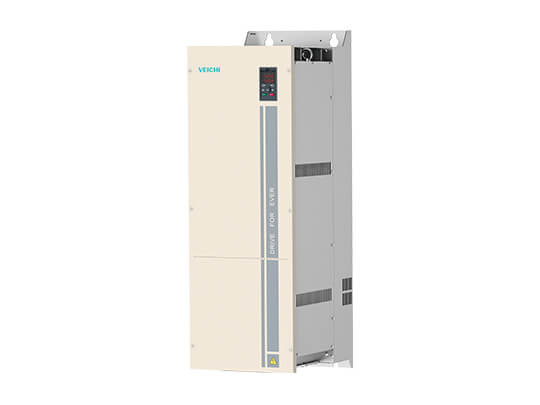

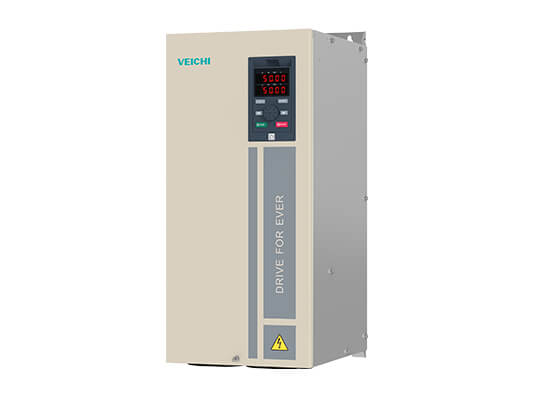

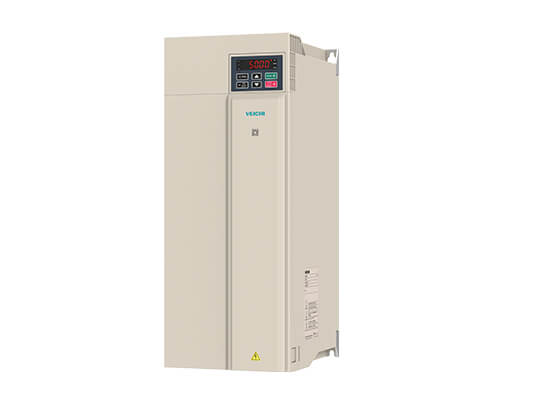

Specjalny przemiennik częstotliwości AC330 do synchronicznego silnika reluktancyjnego
- Zupełnie nowa platforma algorytmów wektorowych o wysokiej wydajności, dedykowany napęd dla synchronicznego silnika reluktancyjnego.Zupełnie nowa platforma algorytmów wektorowych o wysokiej wydajności, dedykowany napęd dla synchronicznego silnika reluktancyjnego.
- Dokładne oddzielenie wzbudzenia momentu obrotowego, doskonała odpowiedź dynamiczna.
- Kompleksowy projekt symulacji termicznej zapewniający racjonalność rozmieszczenia sprzętu.
- Kompleksowy interfejs rozszerzeń, bogaty wybór akcesoriów, obejmujących różne zastosowania.
Skontaktuj się z pomocą techniczną
E-mailAC330 – specjalny sterownik do silnika reluktancyjnego synchronicznego – przegląd
Seria napędów AC330 jest dodatkowo zoptymalizowana na platformie produktów VEICHI AC310. Zintegrowano koncepcję sterowania napędem synchronicznego silnika reluktancyjnego i opracowano nowy algorytm sterowania wektorowego. Wykonano zupełnie nowy obserwator sprzężenia strumienia. Ma doskonały efekt sterowania w czystym synchronicznym silniku reluktancyjnym i pomocniczym synchronicznym silniku reluktancyjnym z magnesami trwałymi. Jednocześnie jest kompatybilny z technologią sterowania silników asynchronicznych i silników synchronicznych z magnesami trwałymi. Na podstawie zapewnienia wysokiej niezawodności produktu, integracja oprogramowania produktu jest dodatkowo ulepszona, a problemy klientów w wyborze produktu są lepiej rozwiązane. Dzięki licznym portom rozszerzeń i kompleksowym akcesoriom rozszerzeń zapewnia wysoką niezawodność, wysoką stabilność i dużą adaptowalność aplikacji napędowych synchronicznych silników reluktancyjnych. Seria napędów AC VEICHI AC330 zapewnia klientom lepsze usługi napędowe z nowym i pełnym podejściem.
Funkcje AC330
1. Zupełnie nowa, wysokowydajna platforma algorytmu wektorowego, dedykowany napęd dla silnika reluktancyjnego synchronicznego.
2. Ultra wydajny, energooszczędny napęd.
3. Precyzyjne odsprzęganie wzbudzenia momentu obrotowego, doskonała charakterystyka dynamiczna.
4. Kompleksowy projekt symulacji termicznej w celu zapewnienia racjonalnego rozmieszczenia sprzętu.

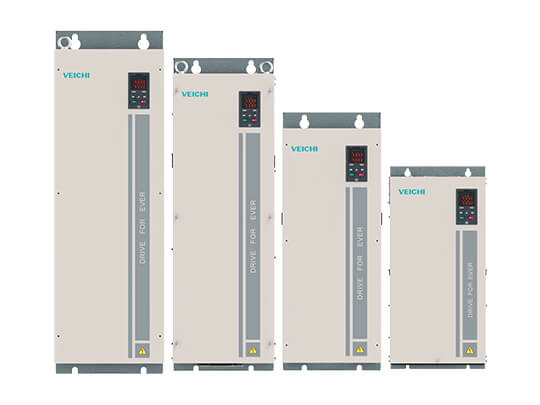

5. Pełna seria projektów książek, oszczędzająca w maksymalnym stopniu miejsce na instalację.
6. Kompleksowy interfejs rozszerzeń, bogaty wybór akcesoriów, obejmujący różnorodne zastosowania.
7. Prostsza i wygodniejsza metoda debugowania na miejscu, obsługa aktualizacji oprogramowania sprzętowego na miejscu.
8. Trójwarstwowa konstrukcja całej maszyny i trójwarstwowa powłoka lakiernicza PCBA natryskowa gwarantują stabilność i niezawodność produktu.
9. AC330 - nowa optymalizacja EMC i uziemienia, skutecznie rozwiązuje problemy z zakłóceniami elektromagnetycznymi.
10. Bogate możliwości rozbudowy i niezawodna wydajność.

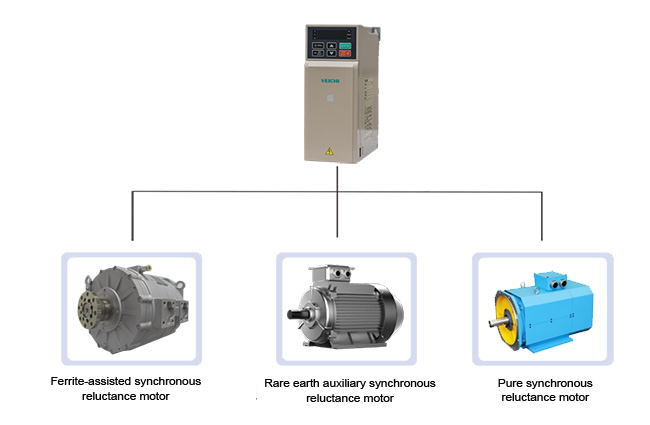

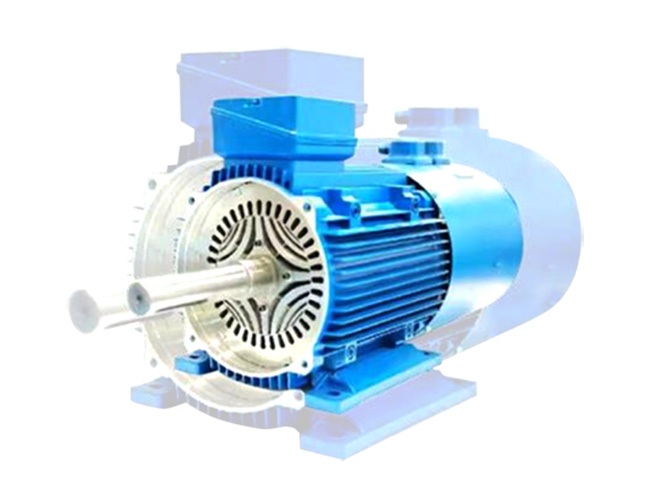

Dedykowany do specjalnego napędu AC, kompatybilny z napędem
Produkty serii AC330 kontynuują konstrukcję nośnika typu książkowego AC310, zachowując oryginalne cechy konstrukcyjne produktu. Firma jest również zaangażowana w rozwiązywanie problemów związanych z napędami wysokosprawnych synchronicznych silników reluktancyjnych i opracowała nową funkcję uczenia się nasycenia parametrów indukcyjności. Zintegrowany, wieloformatowy synchroniczny silnik reluktancyjny może zaspokoić ponad 90% potrzeb napędowych branży synchronicznych silników reluktancyjnych.
Lepsza technologia, oszczędność energii i modernizacja
Seria napędów AC330 opracowała nowy, zoptymalizowany algorytm MTPA, aby dostosować się do wysokosprawnego napędu synchronicznych silników reluktancyjnych dostępnych na rynku. Prąd stojana w osi dq może być optymalnie rozłożony, minimalizując prąd stojana, a tym samym minimalizując zużycie miedzi w stojanie i osiągając najwyższą sprawność elektryczną.
Ponadto, zastosowanie nowej generacji energooszczędnej technologii sterowania pozwala na efektywną pracę silników indukcyjnych. W zależności od obciążenia, system automatycznie dostosowuje energooszczędne, dwutorowe podejście, maksymalizując sprawność silnika i redukując straty energii.

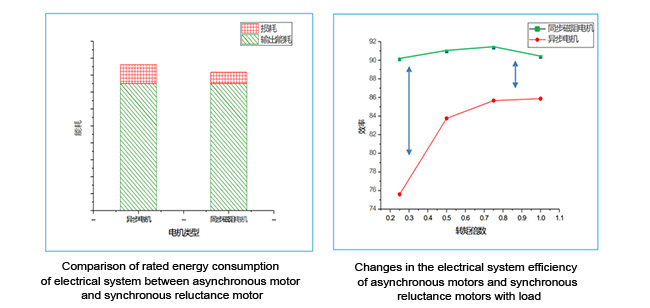

Statystyki testów rynkowych porównują silniki asynchroniczne. W warunkach niedostatecznej mocy, straty systemowe napędzające synchroniczne silniki reluktancyjne zmniejszają się o około 40%, a sprawność w punkcie znamionowym wzrasta o około 5%. Współczynnik obciążenia wynosi mniej niż 50%, a efekt oszczędności energii jest szczególnie widoczny.
Doskonałe właściwości niskiej częstotliwości
Współczynnik regulacji prędkości silnika reluktancyjnego synchronicznego AC330 wynosi 50:1 (przy częstotliwości znamionowej silnika reluktancyjnego synchronicznego 50 Hz, 1 Hz pozwala na pracę przy pełnym obciążeniu). Pozwala to skutecznie zrekompensować niewystarczającą częstotliwość napędu reluktancyjnego synchronicznego. Zapewnia to stabilniejszą pracę układu elektrycznego przy niskiej częstotliwości i większą obciążalność napędu.
Kompleksowa ochrona, stabilność i niezawodność

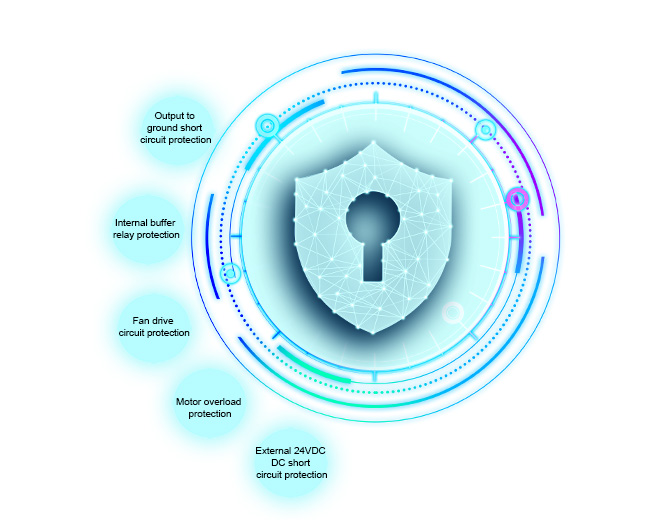

Specjalne napędy serii AC330 są wyposażone w kompleksową ochronę programową i sprzętową dla synchronicznych silników reluktancyjnych. Posiadają funkcje zabezpieczenia przed zwarciem doziemnym, zabezpieczenia wewnętrznego przekaźnika buforowego, zabezpieczenia obwodu napędu wentylatora, zewnętrznego zabezpieczenia przed zwarciem 24 V DC oraz zabezpieczenia przeciążeniowego silnika. Zapewniają pełną ochronę silnika i urządzeń peryferyjnych.
Doskonała stabilność w słabym polu magnetycznym

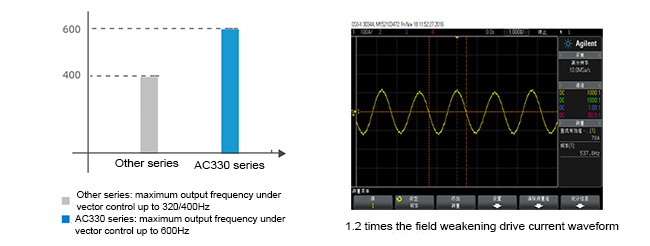

Dedykowany napęd AC330 jest wyposażony w unikalny algorytm sterowania osłabianiem pola powyżej prędkości bazowej, aby zmaksymalizować wykorzystanie limitów napięcia. W ten sposób maksymalizowany jest moment obrotowy wyjściowy, rozszerzany jest zakres stałej mocy i gwarantowana jest stabilność pracy w słabym polu magnetycznym.
Bogata i kompleksowa ekspansja

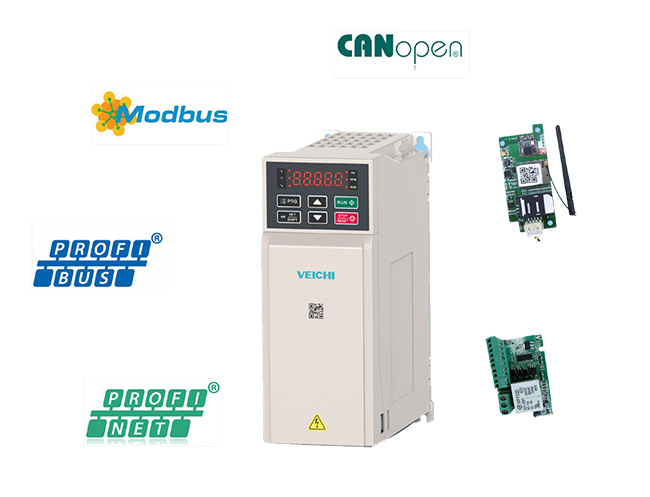

Seria AC330 specjalnych sterowników do synchronicznych silników reluktancyjnych, z szeroką gamą rozbudowanych interfejsów, spełniających potrzeby personalizacji.
Na płycie sterującej produktu zarezerwowano dwa szybkie kanały SPI, które mogą obsługiwać wiele aplikacji wyboru kart rozszerzeń jednocześnie.
Zastosowania przemysłowe dla przemienników częstotliwości AC serii AC330
Może być stosowany w maszynach do przetwórstwa tworzyw sztucznych, sprężarkach powietrza, wrzecionach obrabiarek, maszynach tekstylnych, maszynach farmaceutycznych i innych lekkich maszynach przemysłowych. Może być również stosowany w wentylatorach, pompach, maszynach naftowych, chemicznych, papierniczych i innych ciężkich maszynach i urządzeniach.
Dane techniczne
| Napięcie i częstotliwość | S2: jednofazowe 200 V ~ 240 V 50 Hz/60 Hz; T2: trójfazowe 200 V ~ 240 V 50 Hz/60 Hz T3: trójfazowe 380 V ~ 480 V 50 Hz/60 Hz; T6: trójfazowe 660 V ~ 690 V 50 Hz/60 Hz |
|---|---|
| Dopuszczalny zakres wahań | T/S2: od -10% do 10%; T3: od -15% do 10%; T6: od -10% do 10% Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania normy IEC61800-2 |
| Prąd impulsowy przełączający | Prąd mniejszy niż znamionowy |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: trójfazowe, napięcie wejściowe 0 V ~, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0Hz～599Hz |
| Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
| Przeciążalność | Typ G: 150% prądu znamionowego 89 s, 180% prądu znamionowego 10 s, 200% prądu znamionowego 3 s Typ P: 120% prądu znamionowego 35 s, 140% prądu znamionowego 7 s, 150% prądu znamionowego 3 s |
| Tryb sterowania silnikiem | Sterowanie V/F, sterowanie wektorowe w pętli otwartej, sterowanie wektorowe w pętli zamkniętej, sterowanie separacją napięcia i częstotliwości |
|---|---|
| Metoda modulacji | Zoptymalizowana modulacja PWM wektora przestrzennego |
| Częstotliwość nośna | 1,0–16,0 kHz |
| Zakres regulacji prędkości | Bez sterowania wektorem PG: obciążenie znamionowe 1:50 (synchroniczny silnik reluktancyjny) Bez sterowania wektorem PG: obciążenie znamionowe 1:200 (silnik asynchroniczny, silnik synchroniczny z magnesami trwałymi) Z sterowaniem wektorem PG: obciążenie znamionowe 1:1000 |
| Dokładność prędkości w warunkach stacjonarnych | Bez sterowania wektorowego PG: ±0,5% (trójfazowy silnik asynchroniczny), ±0,1% (silnik synchroniczny z magnesami trwałymi) Z sterowaniem wektorowym PG: ±0,02% |
| Moment początkowy | Bez sterowania wektorowego PG: 100% momentu znamionowego przy 2 Hz (synchroniczne silniki reluktancyjne) Bez sterowania wektorowego PG: 150% momentu znamionowego przy 0,25 Hz (silniki asynchroniczne, silniki synchroniczne z magnesami trwałymi) Ze sterowaniem wektorowym PG: 200% momentu znamionowego przy 0 Hz |
| Reakcja momentu obrotowego | Brak sterowania wektorowego PG: <10 ms; Ze sterowaniem wektorowym PG: <5 ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: częstotliwość maksymalna × (±0,01%); ustawienie analogowe: częstotliwość maksymalna × (±0,2%) |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; ustawienie analogowe: częstotliwość maksymalna × 0,05% |
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 Hz - 50,00 Hz; Czas hamowania: 0,0 s - 60,0 s; Prąd hamowania: 0,0% - 150,0% prądu znamionowego |
|---|---|
| Zwiększenie momentu obrotowego | Automatyczne zwiększenie momentu obrotowego od 0,0% do 100,0%; ręczne zwiększenie momentu obrotowego od 0,0% do 30,0% |
| Krzywa V/F | Cztery typy: liniowa charakterystyka momentu obrotowego, samonastawna krzywa V/F, malejąca charakterystyka momentu obrotowego (moc od 1,1 do 2,0), kwadratowa linia krzywej V/F |
| Krzywe przyspieszenia i hamowania | Dwa sposoby: przyspieszenie i hamowanie liniowe, przyspieszenie i hamowanie po krzywej S Cztery zestawy czasów przyspieszania i hamowania, jednostka czasu 0,01 s, maksymalnie 650,00 s |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, można ją ustawić w zakresie od 50% do 100% przy znamionowym napięciu silnika wynoszącym 100% (napięcie wyjściowe nie może przekraczać napięcia wejściowego). |
| Automatyczna regulacja napięcia | Gdy napięcie sieciowe ulega wahaniom, może automatycznie utrzymywać stałe napięcie wyjściowe |
| Automatyczna praca energooszczędna | Tryb sterowania V/F automatycznie optymalizuje napięcie wyjściowe w zależności od obciążenia, co pozwala na oszczędzanie energii. |
| Automatyczne ograniczanie prądu | Automatyczne ograniczanie prądu podczas pracy w celu zapobiegania częstym wyzwalaniom z powodu przetężenia |
| Przetwarzanie z natychmiastowym wyłączeniem zasilania | Nieprzerwana praca dzięki sterowaniu napięciem szyn zbiorczych podczas chwilowych zaników zasilania |
| Funkcja standardowa | Sterowanie PID, śledzenie prędkości i ponowne uruchamianie po wyłączeniu, przeskok częstotliwości, sterowanie górnym i dolnym limitem częstotliwości, działanie programu, prędkość wielosegmentowa, komunikacja RS485, wyjście analogowe, wyjście impulsów częstotliwości, ustawianie poziomu dostępu do parametrów, ustawianie wspólnych parametrów, wyjście komparatora parametrów monitorowania, zliczanie i komunikacja, wyjście analogowe, wyjście impulsów częstotliwości, ustawianie poziomu dostępu do parametrów, ustawianie wspólnych parametrów, wyjście komparatora parametrów monitorowania, zliczanie i pomiar czasu, pomiar czasu funkcji wahań częstotliwości, funkcja wahań częstotliwości. |
| Kanał ustawiania częstotliwości | Cyfrowe ustawienia klawiatury, potencjometr klawiatury, analogowe zaciski napięciowe/prądowe AI1 i AI2, zasilanie komunikacyjne i wybór zacisków wielokanałowych, kanały główne i pomocnicze Kombinacja, przełączana na różne sposoby |
| Kanał wejściowy sprzężenia zwrotnego | Zaciski napięciowe/prądowe AI1 i AI2, zasilanie komunikacyjne, wejście impulsowe PUL |
| Uruchom kanał poleceń | Zasilanie panelu operatora, zasilanie terminala zewnętrznego, zasilanie komunikacyjne |
| Sygnał polecenia wejściowego | Start, stop, obrót do przodu i do tyłu, bieganie, wiele prędkości, zatrzymanie swobodne, reset, wybór czasu przyspieszania i zwalniania, wybór kanału ustawiania częstotliwości, zewnętrzny alarm błędu. |
| Zewnętrzny sygnał wyjściowy | 1 wyjście przekaźnikowe, 1 wyjście typu otwarty kolektor, 1 wyjście AO z możliwością wyboru napięcia wyjściowego 0 V do 10 V, 0 mA do 20 mA lub 4 mA do 20 mA lub wyjście impulsowe częstotliwości. |
| Funkcje ochronne | Przepięcie, niedopięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie w stanie przeciążenia, ochrona danych, zabezpieczenie przed przekroczeniem prędkości, zabezpieczenie przed zanikiem fazy wejściowej i wyjściowej. Zabezpieczenie przed zanikiem fazy wejściowej i wyjściowej |
|---|
| Wyświetlacz LED | Wbudowana klawiatura: jednowierszowy, 5-cyfrowy wyświetlacz cyfrowy, możliwość monitorowania stanu 1 napędu AC Klawiatura zewnętrzna: jednowierszowy, dwuwierszowy, 5-cyfrowy wyświetlacz cyfrowy, dwie linie umożliwiają monitorowanie stanu 2 napędów AC |
|---|---|
| Kopia parametrów | Przesyłaj i pobieraj informacje o kodzie funkcji napędu prądu przemiennego w celu szybkiej replikacji parametrów |
| Monitorowanie stanu | Częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, wielkość sprzężenia zwrotnego PID, wielkość zasilania PID, temperatura modułu, zadany moment obrotowy, moment wyjściowy i wszystkie parametry grupy parametrów monitorowania. |
| Alarm usterek | przepięcie, podnapięcie, przetężenie, zwarcie, zanik fazy, przeciążenie, przegrzanie, zatrzymanie napięcia, ograniczenie prądu, uszkodzenie zabezpieczenia danych, usterka prądowa, warunki pracy, historia błędów. |
| Miejsce instalacji | Wysokość poniżej 1000 m n.p.m., ze zmniejszeniem użytkowania powyżej 1000 m n.p.m. i redukcją o 1% na każde 100 m wysokości. Brak kondensacji, oblodzenia, deszczu, śniegu, gradu itp., promieniowanie słoneczne poniżej 700 W/m², ciśnienie powietrza 70 kPa–106 kPa. |
|---|---|
| Temperatura i wilgotność | Moc znamionowa jest zmniejszana do użytku, gdy temperatura przekracza 40°C w zakresie od -10°C do +50°C, maksymalna temperatura wynosi 60°C (praca bez obciążenia) 5%–95% wilgotności względnej (bez kondensacji) |
| Wibracja | 5,9 m/s² (0,6 G) przy częstotliwości od 9 Hz do 200 Hz |
| Tryb instalacji | Montowany na ścianie |
| Klasa ochrony | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
