Przemiennik częstotliwości serii AC10 — napęd prądu przemiennego
- Inteligentny i kompaktowy, o wąskiej obudowie.
- Odporność na temperaturę, brak obniżania wartości znamionowych w środowiskach o temperaturze 50 ℃.
- Obsługuje różne metody instalacji.
- Kompatybilny z silnikami asynchronicznymi/synchronicznymi z wysokowydajnym sterowaniem wektorowym.
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe

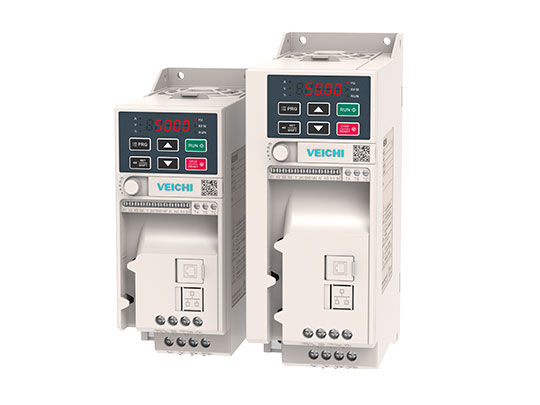

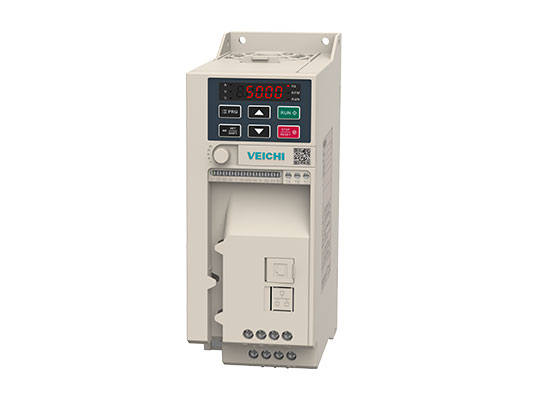

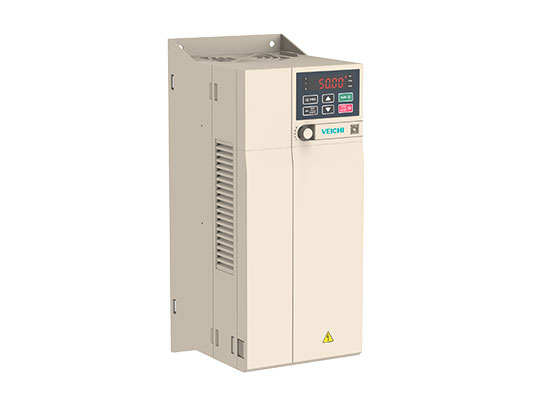

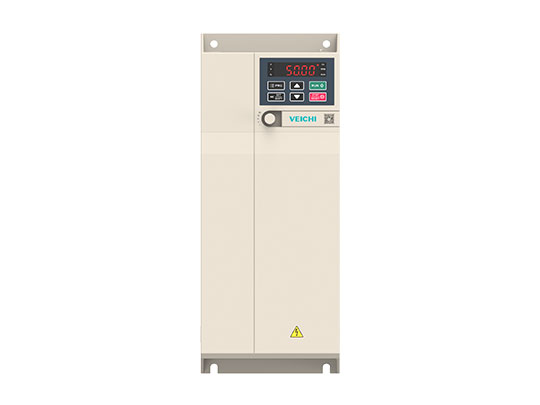

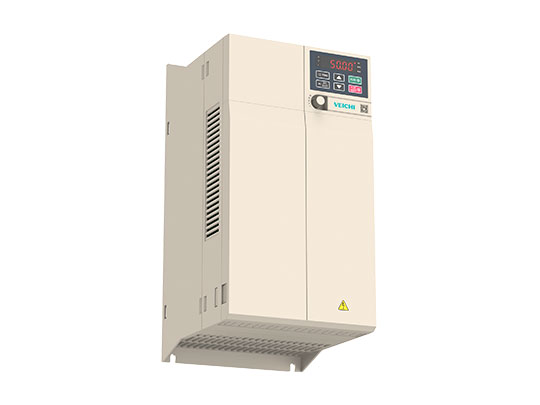

Przemiennik częstotliwości serii AC10 Przegląd
Przetwornice częstotliwości serii AC10 to produkt opracowany na najnowszej platformie technologicznej firmy VEICHI. Produkty AC10 opierają się na zapotrzebowaniu rynku użytkowników na miniaturyzację, wysoką niezawodność i wysoką wydajność kosztową. Jako wąskokadłubowy napęd VFD, AC10 charakteryzuje się wygodnym sposobem instalacji, niewielkimi rozmiarami, niskim wzrostem temperatury, wysoką ochroną, dobrą wydajnością oprogramowania i wieloma innymi zaletami. Rozwój AC10 opiera się na zaawansowanym systemie zarządzania badaniami i rozwojem PLM, aby zapewnić, że sprzęt, oprogramowanie, struktura i proces testowania są trójwymiarowe, systematyczne i mogą być rozwijane w procesie rozwoju. Identyfikowalność, ciągła kontrola każdego szczegółu zapewniają rygorystyczny rygor i ducha naukowego (napędy VFD T3 obsługują wyłącznie sterowanie wektorowe).
Cechy produktu VFD AC10
1. Inteligentny i kompaktowy, o wąskiej obudowie.
2. Różne metody instalacji, szyna, bok, montaż pionowy.
3. Odporność na temperaturę, brak obniżania wartości znamionowych w temperaturze otoczenia 50 ℃.
4. Ukryta konstrukcja linii sprawia, że okablowanie jest wygodniejsze.
5. Wysoka ochrona, izolowany kanał powietrzny, uwzględniający odprowadzanie ciepła i ochronę przed kurzem urządzeń.
6. Wielokrotne zabezpieczenia, ochrona przed przepięciami i przepięciami przez cały czas, ochrona ograniczająca prąd fala po fali.
7. Projekt sieci, wygodna rozbudowa sieci, bezpośrednia rozbudowa poprzez wtyczkę.
8. Wydajność mocy, niezmniejszone funkcje, małe, ale wszechstronne.

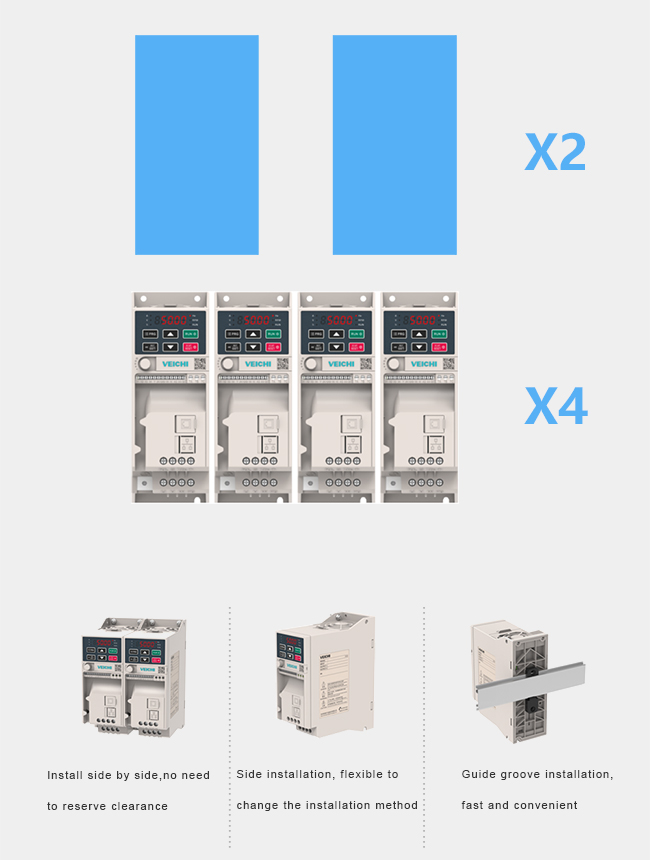

Zaoszczędź dwa razy więcej miejsca na instalację, zarezerwuj wąską konstrukcję, różne metody instalacji
1. Instaluj obok siebie, nie musisz rezerwować wolnego miejsca.
2. Instalacja boczna, elastyczna zmiana sposobu instalacji.
3. Instalacja szyny jest szybka i wygodna.

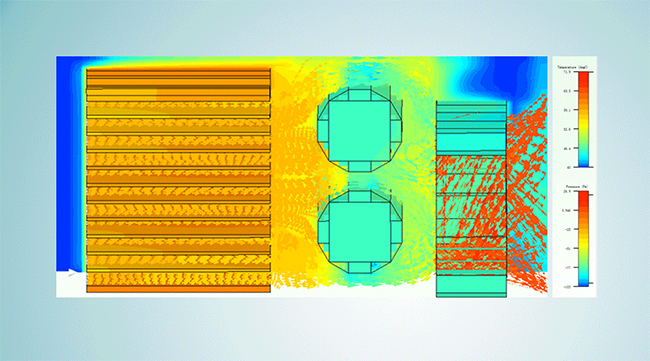

Brak obniżania wartości znamionowych w temperaturze otoczenia 50℃
Niezależna konstrukcja kanału powietrznego, szybkie odprowadzanie ciepła, niski wzrost temperatury maszyny, brak konieczności obniżania parametrów znamionowych w środowisku o wysokiej temperaturze.

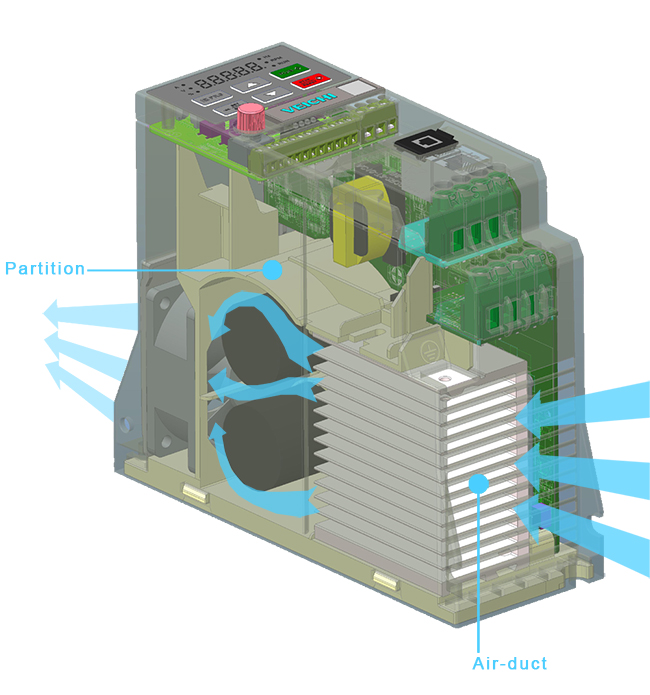

Wysoka ochrona konstrukcji
1. Kanał powietrzny jest izolowany, a ciepło jest wprowadzane do kanału po obróbce urządzenia grzewczego.
2. Skoncentrowane rozpraszanie ciepła, wrażliwe urządzenia elektroniczne są umieszczane w zamkniętym środowisku, aby zapobiec zanieczyszczeniu środowiska.

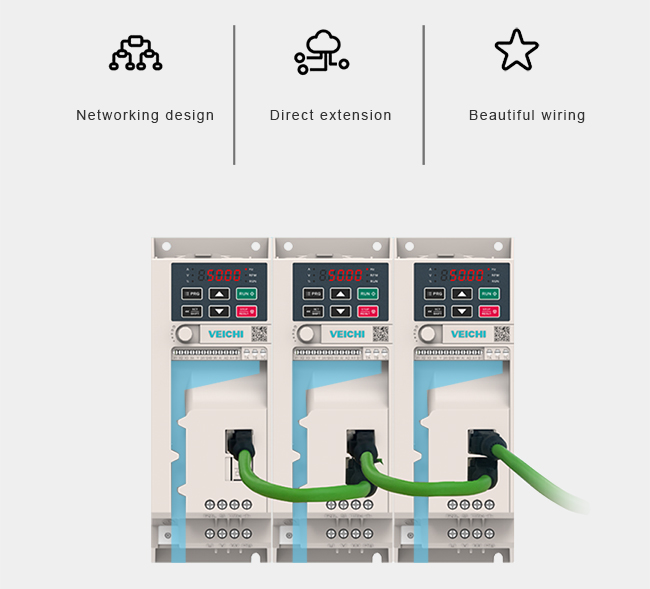

Projektowanie sieci|Projekt ukrytych linii
1. Sieć grupową można wygodnie rozbudowywać i można ją bezpośrednio podłączyć przez port sieciowy w celu rozbudowy. Użytkownicy muszą jedynie wykonać połączenie kablowe sieciowe, co jest wygodne i piękne.
2. Maszyna została zaprojektowana z korytem kablowym w dolnej części zacisku okablowania, które może poprowadzić wiązkę przewodów sterujących do koryta okablowania i zapewnić piękne okablowanie w szafie oraz użytkowanie samodzielne.

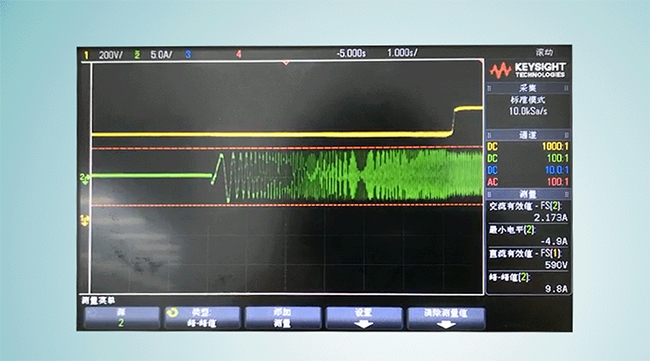

Ochrona przeciwprzepięciowa
Dzięki monitorowaniu w czasie rzeczywistym prądu obciążenia podczas pracy, jest on automatycznie ograniczany do nieprzekroczenia ustawionego punktu tłumienia przetężenia, co zapobiegło wyłączeniu zwarciowemu spowodowanemu przez prąd. Ta funkcja jest szczególnie odpowiednia dla niektórych obciążeń o dużej bezwładności lub poważnych zmianach.
Ochrona przeciwprzepięciowa
Gdy napięcie szyny osiągnie lub przekroczy punkt tłumienia przepięcia szyny podczas pracy przemiennika, przetwornica automatycznie dostosuje częstotliwość roboczą, aby stłumić nadmierne napięcie szyny, aby mieć pewność, że przemiennik nie spowoduje ochrony przed przepięciem z powodu nadmierne napięcie magistrali.

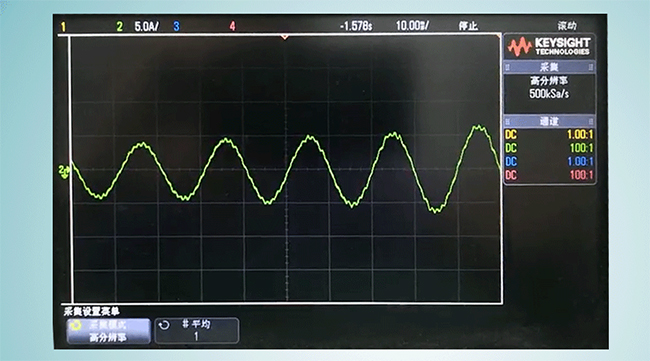

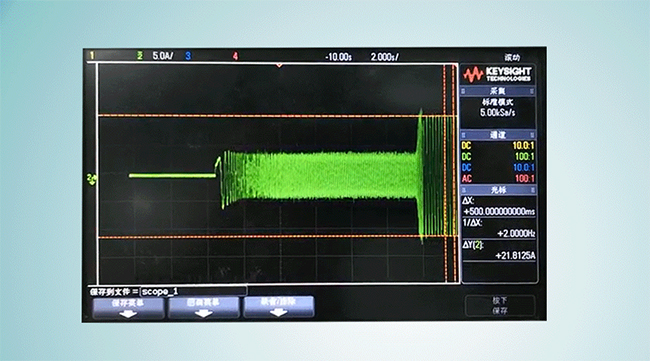

Ograniczenie prądu fala po fali
Gdy prąd wyjściowy przekracza punkt graniczny prądu dla każdej fali, zostaje uruchomione sprzętowe zabezpieczenie przed ograniczeniem prądu, które może do pewnego stopnia powstrzymać wzrost prądu, tak aby prąd nie przekroczył wartości zabezpieczenia przetwornicy, oraz unikaj bieżącego alarmu i wyłączania z powodu nagłego obciążenia lub nieprawidłowego prądu.

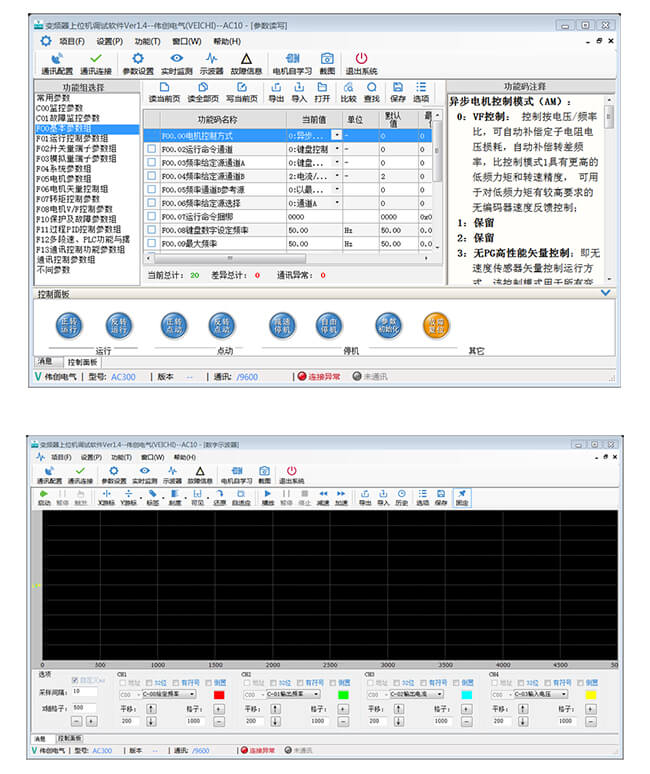

Oprogramowanie do monitorowania komputera
Komputer może zarządzać przechowywaniem i pobieraniem parametrów kilku napędów. Funkcja pobierania parametrów może zapisać ustawienia parametrów podczas wymiany napędu. Oprogramowanie monitorujące jest wyposażone w różne funkcje monitorowania i ustawiania parametrówings, samouczenie się silnika, funkcje oscyloskopu itp. Wystarczy prosty port szeregowy RS485, można po prostu podłączyć do komputera.

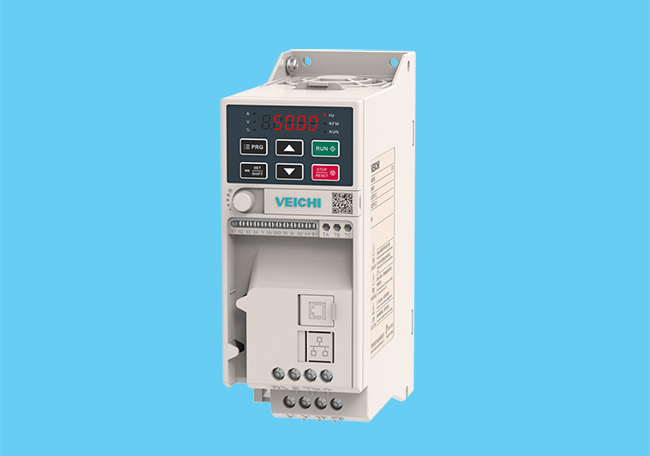

Przemiennik częstotliwości serii AC10
Zastosowania przemysłowe przetwornic częstotliwości serii AC10
Zastosowanie: wentylator i pompa, zautomatyzowana linia produkcyjna, maszyny stolarskie, inteligentna logistyka, linia pakowania żywności oraz inne gałęzie przemysłu i sprzęt.
Dane techniczne
Single phase 220V 50/60Hz | 0.75kW - 2.2kW |
---|---|
Three phase 220V 50/60Hz | 0.75kW - 2.2kW |
Three phase 380V 50/60Hz | 0.75kW - 22kW |
Voltage and frequency | Single-phase 220V 50/60Hz; Three-phase 380V 50/60Hz; Three-phase 220V 50/60Hz |
---|---|
Allow fluctuation | Voltage imbalance rate: <3%; Frequency: ±5%; Distortion rate meets IEC61800-2 requirements |
Closing impulse current | Less than rated current |
Power factor | ≥0.94 (with DC reactor) |
Drive efficiency | ≥96% |
The output voltage | Output under rated conditions: 3-phase, 0~input voltage, error less than 5% |
---|---|
Output frequency range | 0~600Hz |
Output frequency accuracy | ±0.5% of maximum frequency value |
Overload capacity | T3 model: 150% rated current for 89s, 180% rated current for 10s, 200% rated current for 3s T/S2 model: 150% rated current for 24s, 180% rated current for 3.4s |
Motor control mode | V/F control without PG, vector control without PG |
---|---|
Modulation | Optimize space vector PWM modulation |
Carrier frequency | 1.0~16.0kHz |
Speed control range | Vector control without PG, rated load 1:100 |
Steady-state speed accuracy | Vector control without PG: ≤2% of rated synchronous speed |
Starting torque | Vector control without PG: 150% rated torque at 0.5Hz |
Torque response | Vector control without PG: <20ms |
Frequency accuracy | Digital setting: maximum frequency×±0.01%; analog setting: maximum frequency×±0.2% |
Frequency resolution | Digital setting: 0.01Hz; Analog setting: maximum frequency×0.05% |
Torque control | Torque setting calculation, torque mode speed limit |
---|---|
DC braking capability | Starting frequency: 0.00~50.00Hz; Braking time: 0.0~60.0s; Braking current: 0.0~150.0% of rated current |
Torque boost | Automatic torque increase 0.0%~100.0%; manual torque increase 0.0%~30.0% |
V/F curve | Vector Four methods: linear torque characteristic curve, self-set V/F curve, reduced torque characteristic curve (1.1~2.0 power), square V/F curve |
Acceleration and deceleration curve | Two ways: linear acceleration and deceleration, S curve acceleration and deceleration Four sets of acceleration and deceleration time, the time unit is 0.01s, the longest is 65000s |
Rated output voltage | Using the power supply voltage compensation function, the rated motor voltage is 100%, which can be set in the range of 50 to 100% (the output cannot exceed the input voltage) |
Automatic voltage adjustment | When the grid voltage fluctuates, it can automatically keep the output voltage constant |
Automatic energy saving operation | Under V/F control mode, the output voltage is automatically optimized according to the load to realize energy-saving operation |
Automatic current limit | Automatically limit the current during operation to prevent frequent over-current fault trips |
Instantaneous power failure processing | In case of instantaneous power failure, uninterrupted operation is realized through bus voltage control |
Standard function | PID control, speed tracking and restart after power failure, jump frequency, frequency upper and lower limit control, program operation, multi-speed, RS485, analog output, frequency pulse output, parameter access level setting, common parameter setting, monitoring parameter comparator output , Counting and timing function, swing frequency function |
Frequency setting channel | Keyboard digital setting, keyboard potentiometer, analog voltage/current terminal AI, communication setting and multi-channel terminal selection, combination of main and auxiliary channels, which can be switched in various ways |
Feedback input channel | Keyboard potentiometer, voltage/current terminal AI, communication setting, pulse input PUL |
Run command channel | Operation panel setting, external terminal setting, communication setting |
Input command signal | Start, stop, forward and reverse rotation, jog, multi-speed, free stop, reset, acceleration and deceleration time selection, frequency setting channel selection, external fault alarm |
External output signal | 1 relay output, 1 collector output, 1 AO output can be selected as 0~10V or 0~20mA or 4~20mA output |
Protective function | Overvoltage, undervoltage, current limit, overcurrent, overload, electronic thermal relay, overheating, overvoltage stall, data protection, fast protection, input and output phase loss protection |
---|
LED display | Built-in keyboard: single-line 5-digit digital tube display, it can monitor the status of 1 drive External keyboard: dual-line 5-digit digital tube display, it can monitor the status of 2 drive |
---|---|
Parameter copy | The function code information of the drive can be uploaded and downloaded to realize fast parameter copy (only external keyboard) |
Error alarm | Overvoltage, undervoltage, overcurrent, short circuit, phase loss, overload, overheating, overvoltage stall, current limit, data protection damaged, current fault operating status, historical fault |
Installation site | If the altitude is lower than 1000 meters, derating for use above 1000 meters, derating by 1% for every 100 meters No condensation, icing, rain, snow, hail, etc., solar radiation less than 700W/m2, pressure 70~106kPa |
---|---|
Temperature and humidity | from -10℃ to +50℃, derating can be used above 40℃, the maximum temperature is 60℃ (no-load operation) 5% ~ 95%RH(No condensation) |
Storage temperature | -30 ~ +60℃ |
Installation method | Wall-mounted |
Protection class | IP20 |
Cooling method | Forced air cooling |
