Maszyna do robienia piaskuRozwiązanie

Skład maszyny do robienia piasku

Sprzęt do wytwarzania piasku zwykle składa się z podajnika wibracyjnego, kruszarki, maszyny do wytwarzania piasku, przesiewacza wibracyjnego, maszyny do drobnego piasku, mechanizmu przekładni pasowej, układu sterowania napędem elektrycznym, układu cyrkulacji wody i innych ogniw.

Zasada działania maszyny do kontroli piasku

Duże kawałki kamienia są równomiernie podawane do kruszarki szczękowej za pomocą podajnika wibracyjnego przez silos w celu zgrubnego kruszenia. Grubo rozdrobniony kamień kierowany jest do kruszarki udarowej w celu dalszego rozdrobnienia poprzez przesiewacz wibracyjny. Drobno pokruszone kamienie transportowane są przenośnikiem taśmowym na przesiewacz wibracyjny w celu przesiewania, skąd odsiewa się kilka rodzajów kamieni. Kamienie spełniające wymagania przesyłane są za pomocą przenośnika taśmowego do maszyny do drobnego piasku. Kamienie, które nie spełniają wymagań dotyczących wielkości cząstek, są zawracane do kruszarki udarowej za pomocą przenośnika taśmowego w celu ponownego rozdrobnienia w celu utworzenia obiegu zamkniętego w wielu cyklach. Regulacja prędkości ze zmienną częstotliwością może wytwarzać cząstki o różnych rozmiarach.

Wady tradycyjnych maszyn do wytwarzania piasku

Tradycyjne systemy sterowania napędem elektrycznym korzystają z rozruchu obniżającego napięcie i mają następujące wady.

(1) Uderzenia mechaniczne podczas uruchamiania są duże, co przyspiesza żywotność urządzeń mechanicznych i pasów. Jednocześnie moment rozruchu ma ogromny wpływ na normalne użytkowanie innego sprzętu elektrycznego.
(2) System nie ma możliwości regulacji prędkości i nie można go elastycznie dostosowywać do mechanizmu podającego i aktualnej sytuacji produkcyjnej.< br />(3) Jeśli kruszarka jest zablokowana lub silnik jest przesunięty w fazie, nie można go zabezpieczyć na czas, a silnik łatwo ulega uszkodzeniu.

Zalety serii VEICHI AC310 na maszynie do wytwarzania piasku

Inwertery serii AC310 mogą napędzać zwykłe silniki asynchroniczne, silniki synchroniczne i synchroniczne silniki reluktancyjne, co realizuje sterowanie napędem napędów elektrycznych obsługujących różne obciążenia, dzięki czemu może dostosować się do różnych różnych pól napędowych. Algorytmy sterowania wektorowego opierają się na obecnie wiodących na świecie algorytmach teorii sterowania wektorowego i dodatkowo uzupełniają model silnika za pomocą algorytmów oprogramowania. Całkowicie nowy obserwator strumienia magnetycznego pozwala uzyskać niższą czułość parametrów silnika, zapewniając w ten sposób dokładną kontrolę odsprzęgania prądu. Gwarantuje wysoką responsywność oraz wysoką precyzję sterowania prędkością i momentem w wysokowydajnym sterowaniu wektorowym wyżej wymienionych różnych silników.

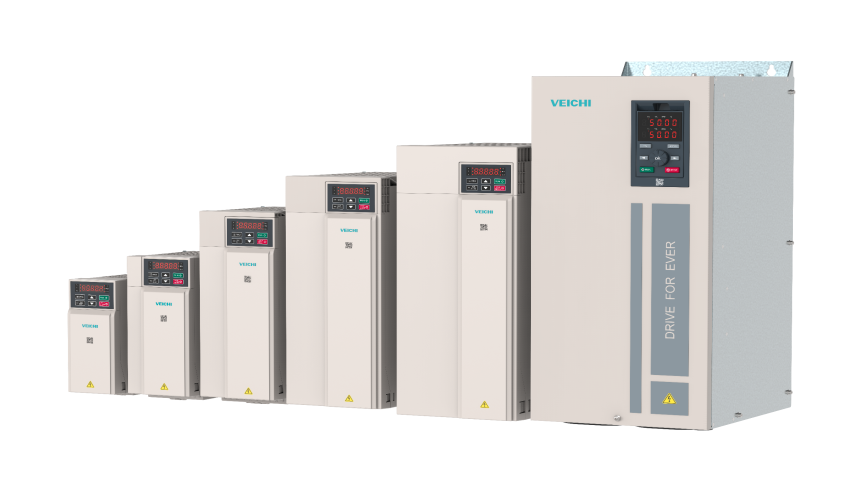

Inwertery serii AC310

W porównaniu z tradycyjnymi metodami jazdy ma następujące zalety:

(1) Rozpocznij płynnie, a moment rozruchowy jest duży, w tym 0,5 Hz może osiągnąć 150% znamionowego momentu obrotowego bez sterowania wektorowego PG, a 200% momentu obrotowego można osiągnąć za pomocą wektora o wysokiej wydajności PG. Może zagwarantować niską częstotliwość i duży moment obrotowy.
(2) W przypadku kruszarki szczękowej, ze względu na nierówny posuw, nagła zmiana obciążenia następuje, gdy falownik napędza silnik. W tym momencie zostanie wygenerowany duży prąd rozruchowy, a nasz falownik ma silną funkcję tłumienia przetężenia, aby zapewnić, że nie zatrzyma się podczas pracy.

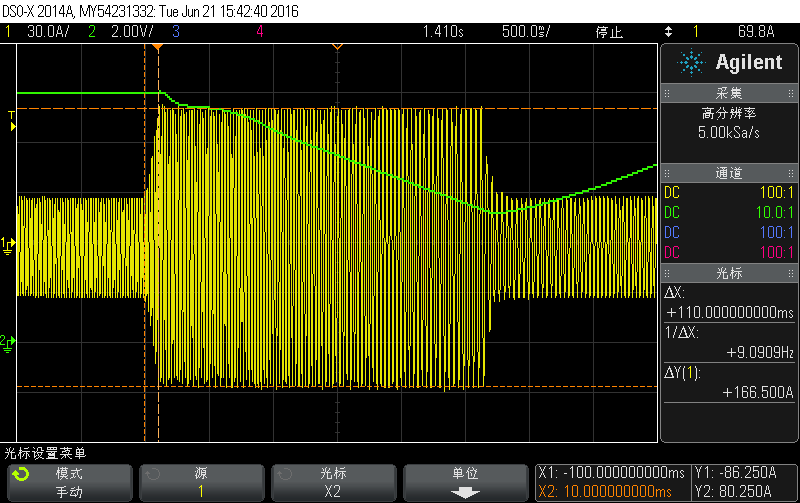

Funkcja tłumienia przetężenia

(3) W przypadku dwusilnikowej kruszarki napędzanej współosiowo nasze oprogramowanie ma wbudowaną funkcję równoważenia mocy, która może równomiernie rozłożyć obciążenie na każdy silnik. Jego start i zatrzymanie przebiega płynnie, a jego wydajność jest doskonała.
(4) Falownik ma własne wady, takie jak przeciążenie falownika, przetężenie, zbyt niskie napięcie, zanik fazy i przeciążenie silnika, które mogą zapewnić niezawodną i stabilną pracę linia do produkcji piasku.

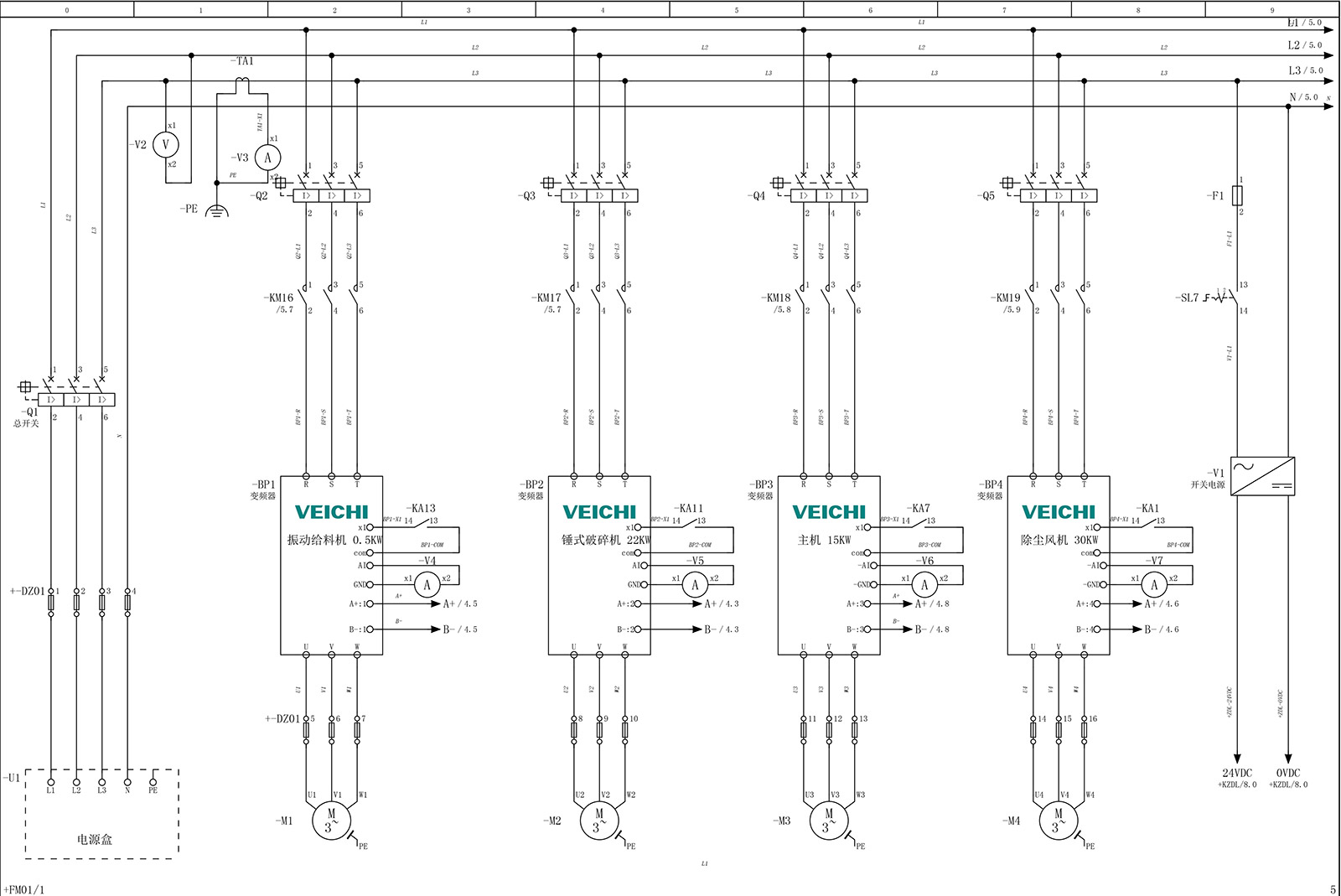

Schemat głównego obwodu sterującego przetwornicy częstotliwości

Schemat głównego obwodu sterującego przetwornicy częstotliwości

Powiązane ustawienia parametrów

1) Tryb sterowania silnikiem F01.00, ustawienie 1 sterowanie wektorowe w otwartej pętli;
2) Uruchom kanał poleceń F01.01, ustawienie 1 sterowanie zaciskami;
3) Kanał odniesienia częstotliwości F01.02, ustawienie 2 analogowe odniesienie;
4) Grupa parametrów silnika F2 Ustaw odpowiednie parametry z tabliczki znamionowej silnika do samostrojenia;
5) Czas przyspieszania/hamowania jest dostosowywany w zależności od aktualnej sytuacji;

Podsumowanie

Inwerter serii AC310 ze schematem sterowania napędem VEICHI ma oczywiste zalety w zastosowaniu w maszynach do wytwarzania piasku i może niezawodnie i stabilnie zagwarantować działanie linii do produkcji piasku. Zgodnie z wartościami skupienia się na kliencie i rozwoju ludzi, VEICHI nieustannie wprowadza innowacje i postęp, dotrzymując kroku czasom i stale dostarczając klientom najlepsze rozwiązania w zakresie napędów elektrycznych.
