Napęd VFD o częstotliwości AC310 w szlifierce do podłóg w Szanghaju w Chinach

Przegląd projektu

Lokalizacja: Zakład przemysłowy
Data: styczeń 2022
Lokalizacja: Chiny, Szanghaj
Branża: Szlifierka do podłóg
Zakres projektu: Sterowanie jednym falownikiem do sterowania silnikiem do cumowania i drugim silnikiem do pracy, kierunek sterowania przez 485
Dostawy VEICHI: Seria AC310 napęd AC VFD, silnik

Przegląd produktów

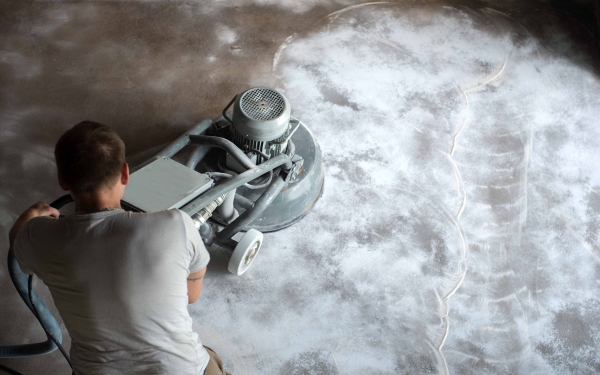

Szlifierka do podłóg jest używana głównie do szlifowania gruntu, która może skutecznie polerować lastryko, powierzchnię betonu, zaprawę epoksydowo-cementową i starą podłogę epoksydową, oferując funkcje przenośności, elastyczności i wysokiej wydajności pracy.

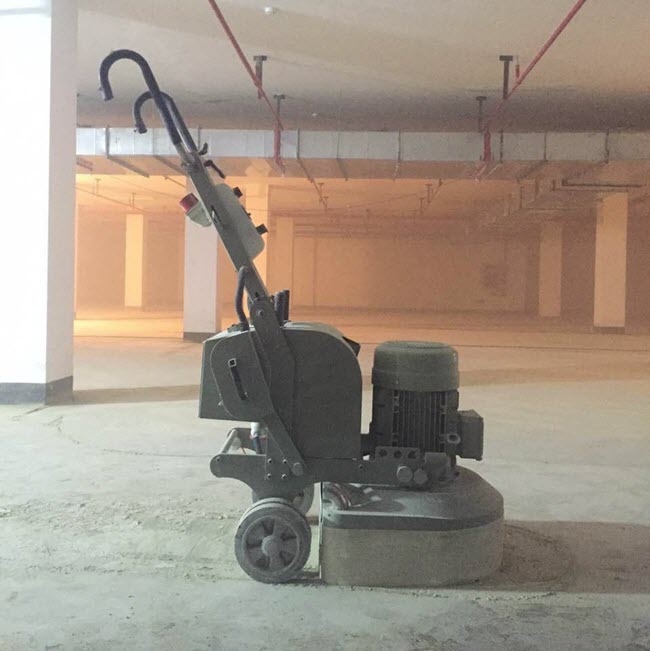

Struktura

1. Uchwyt i regulator
2. Szlifierka na sucho wyposażona jest w przyłącza zewnętrzne do szlifowania na sucho i odpylania oraz pokrywę ochronną; Młynek do wody wyposażony jest w instalację doprowadzającą wodę.
3. Tarcza i arkusz szlifierski: ma bezpośredni kontakt z powierzchnią konstrukcyjną w celu szlifowania, a arkusze szlifierskie można zmieniać w zależności od różnych powierzchni konstrukcyjnych.
4. Żelazo przeciwwagi: w zależności od wytrzymałości podłoża budowlanego służy do dodawania i odejmowania ciężarów.

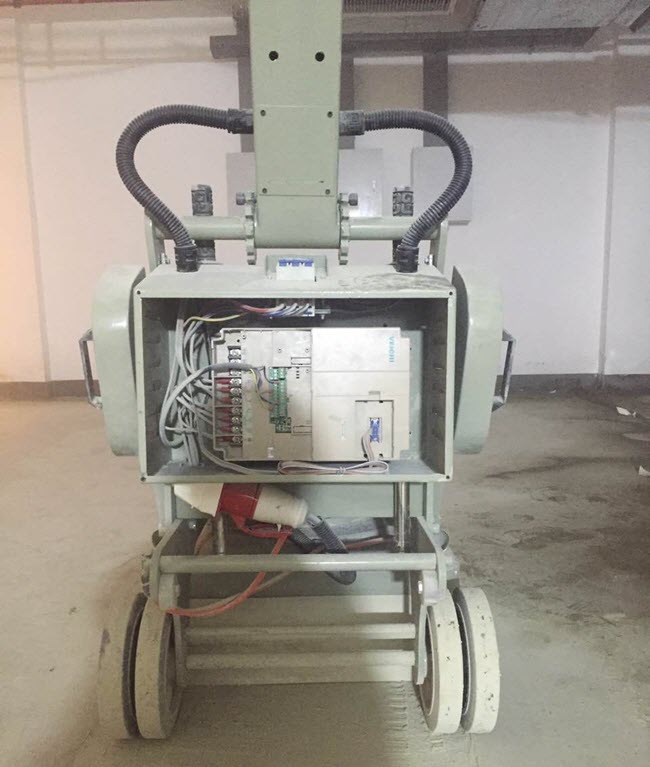

Okablowanie przetwornicy częstotliwości

Silniki i falowniki są zazwyczaj konfigurowane w układzie 1:1, np. trójfazowy silnik 380 V 15 kW z falownikiem 15 kW. Aby uzyskać wyższą wytrzymałość na szlifowanie i przeciążalność, konieczna jest wyższa konfiguracja. Ogólny pobór mocy to trójfazowy prąd przemienny 380 V.

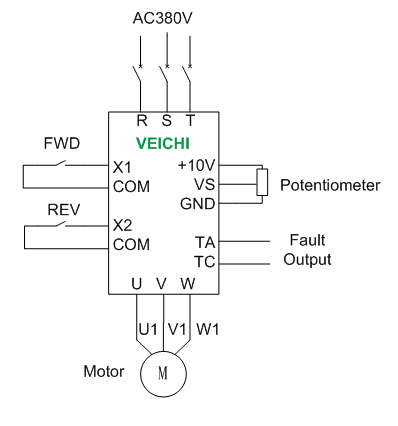

Schemat połączeń:

Przypadki zastosowań

Firma z Jiading w Szanghaju stosuje napęd VFD o częstotliwości VEICHI AC310, aby dopasować go do swojej szlifierki do podłóg z silnikiem o mocy 15 kW, która normalnie może pracować z prędkością 1000 obr./min. Maszyna może normalnie pracować z arkuszami szlifierskimi o grubości 100um; jeśli zostanie zmienione na 30um, urządzenie zaalarmuje usterkę OL2 z częstotliwością 5 Hz, podczas gdy usterka ma funkcję samonaprawy. Po odciążeniu (przeciwwaga) szlifierka do podłóg może wrócić do normalnej pracy.

Wymagania klienta:
(1) W przypadku arkuszy dyskowych o grubości 30um maszyna nie będzie sygnalizować błędu OL2 i może zostać uruchomiona przez jednego operatora.
(2) Aby zwiększyć nośność, ale zmniejszyć punkt zabezpieczenia podnapięciowego.
(3) Aby zrealizować szybkie zatrzymanie poprzez zmianę sposobu zatrzymania.
(4) Nie ma potrzeby ręcznego resetowania do usterki maszyny.

Ustawianie parametrów: regulacja powiązanych parametrów (wzrost momentu obrotowego, sposób zatrzymania, samoczynne usuwanie usterek, zabezpieczenie podnapięciowe i model G/P)

Uwaga: po każdej modyfikacji modelu G/P należy zresetować wartość E-18.
