Przetwornica częstotliwości AC70 używana w urządzeniu Hydrapulper w Wietnamie

Przegląd projektu

Miejsce: Fabryka
Data: październik 2019 r.
Lokalizacja: Wietnam
Branża: Obrabiarki
Zakres projektu: Wysokowydajne falowniki ze sterowaniem wektorowym stosowane w przetwarzaniu makulatury
Dostawy VEICHI: VFD AC serii AC70 Jedź

Wstęp

Rozwłókniacz hydrauliczny jest używany głównie do kruszenia masy makulaturowej, usuwania włókien i recyklingu makulatury w warsztacie. Rozcieracz hydrauliczny rozciera makulaturę na masę i przekształca ją w dyskretne włókno, a tymczasem oddziela piasek, żwir, plastik, metal i inne zanieczyszczenia.

Jednak hydrapulper ma wiele wad, takich jak straty energii, mała produkcja i niska wydajność pracy. W tym artykule omówimy zastosowanie napędu prądu przemiennego w urządzeniu hydrauliki, który może przezwyciężyć te niedociągnięcia.

Sytuacja robocza Hydrapulpera przed transformacją

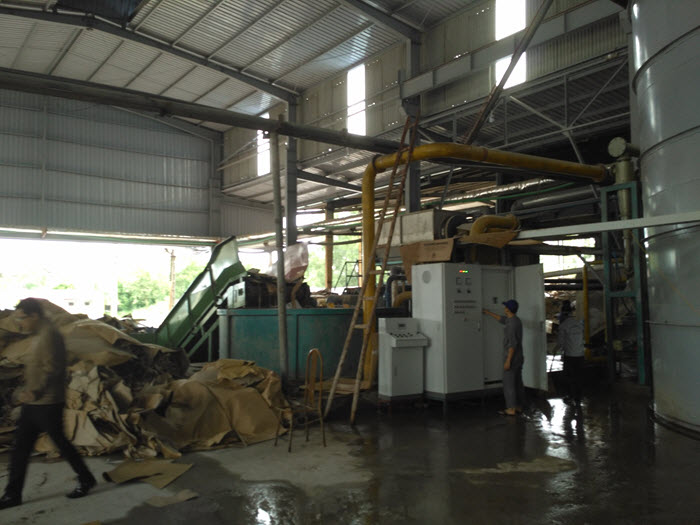

W Wietnamie jeden z naszych klientów używał silnika o mocy 132 kW, który miał napięcie redukcyjne uruchamiane w jego papierni, a silnik pracował z częstotliwością sieciową, napędzając wirnik rozwłókniacza. Ponieważ nie można było regulować prędkości silnika, rozwłókniacz pracował w trybie pracy przerywanej, aby utrzymać jakość włókien celulozowych.

Sytuacja robocza Hydrapulpera po transformacji

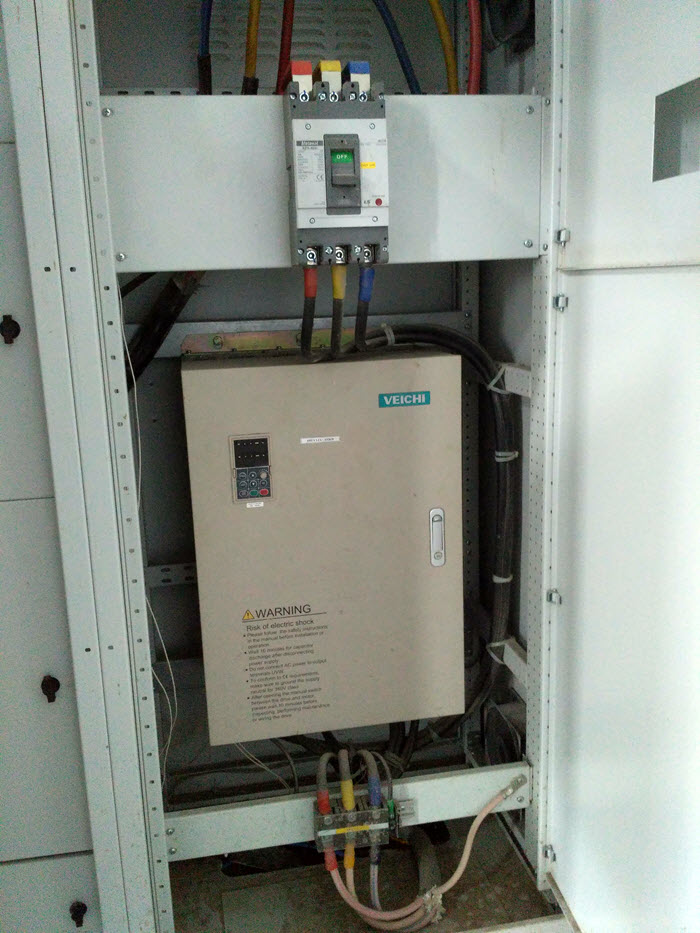

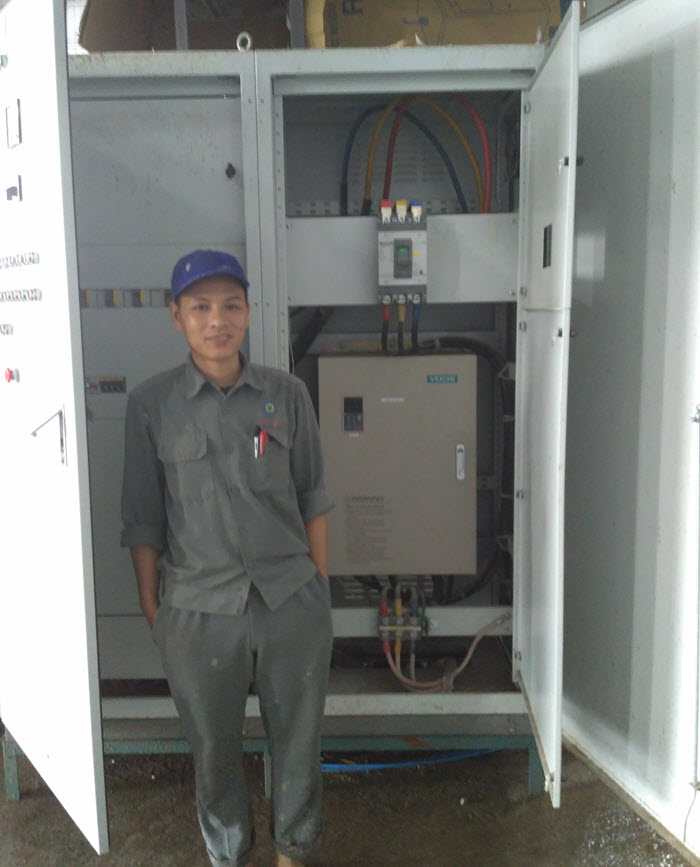

Na podstawie pełnego zrozumienia warunków panujących na miejscu nasz personel techniczny wybiera napęd AC VEICHI AC70, który zapewnia bezczujnikowe sterowanie wektorowe do transformacji i wykorzystuje potencjometry w celu uzyskania płynnej kontroli prędkości silnika.

Ponieważ AC70 posiada funkcję redukcji częstotliwości przeciążenia, więc gdy klient doda więcej materiału powodując przeciążenie sprzętu, przetwornica częstotliwości AC70 powoli zmniejsza częstotliwość roboczą i przywraca pierwotną częstotliwość, gdy obciążenie jest normalne. Może to skutecznie skrócić czas alarmowania, a sprzęt może działać nieprzerwanie i bez przestojów.

Funkcje VEICHI AC70

Wygodny tryb sterowania

Zewnętrzny kanał analogowy, podana częstotliwość; uruchomienie terminala zewnętrznego

Płynny start

Funkcje miękkiego startu i łagodnego zatrzymania umożliwiają płynne uruchamianie i zatrzymywanie silnika, co pozwala uniknąć uderzenia wysokiego prądu w części mechaniczne. Zapewnia to nie tylko oszczędność energii, ale także rozbudowę wyposażenia. życie.

Różne funkcje zabezpieczające

Ochrona przed utratą fazy wejściowej i wyjściowej, alarm przepięcia nadprądowego, który chroni normalną pracę silnika.

Duży moment obrotowy przy niskiej częstotliwości

1. Zoptymalizowana modulacja wektora przestrzennego PWM;
2. 180% znamionowego momentu obrotowego bez mod. PG;
3. Szybka reakcja dynamiczna: reakcja momentu obrotowego 20 ms;

Oszczędność energii

Klienci mogą regulować prędkość silnika poprzez przetwornicę częstotliwości w zależności od sytuacji podczas pracy próbnej, aby zwiększyć stopień wykorzystania hydrauliki i obniżyć koszty operacyjne.
