Przetwornica częstotliwości AC310 używana w pompie wtryskowej wody na polach naftowych w Indiach

Przegląd projektu

Miejsce: pole naftowe
Data: kwiecień 2019 r.
Lokalizacja: Indie
Przemysł: Ropa i gaz
Zakres projektu: Wysokowydajne falowniki ze sterowaniem wektorowym stosowane w przemyśle naftowym
Dostawy VEICHI: Napęd AC serii AC310 VFD

Przegląd

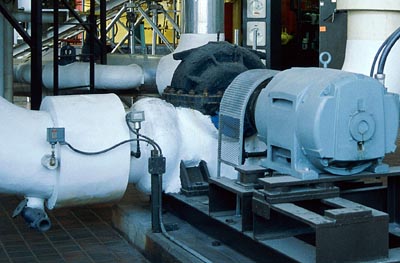

W stacjach wtrysku wody na polach naftowych stosuje się głównie tradycyjne pompy odwiertowe jako pompy wtryskujące wodę. Woda dostarczana jest najpierw do dużego zbiornika magazynowego, a następnie pompą zasilającą do pompy wtryskowej wody. Na koniec woda jest wtryskiwana do warstwy za pomocą pompy wtryskowej wody. Przeważnie silniki pomp wtryskowych to silniki o dużej mocy (110, 185 kW), a ciśnienie wylotowe pompy wtryskowej regulowane jest poprzez regulację zaworu. Operatorzy mogą w dowolnym momencie obserwować ciśnienie na manometrze, aby wyregulować zawór, ale znamionowa prędkość silnika pompy pozostaje w zasadzie taka sama, przez co marnuje się dużo mocy. W sieci rurociągów znajduje się wiele pomp wodnych, a proces ten jest bardzo skomplikowany, co nie tylko powoduje marnowanie energii, ale także zwiększa pracochłonność operatorów. Bezstopniową regulację prędkości silnika pompy wodnej można zrealizować za pomocą inwertorowego systemu sterowania zaopatrzeniem w wodę o stałym ciśnieniu i automatycznie dostosować parametry pracy w zależności od ciśnienia wtrysku wody, utrzymując stałe ciśnienie w sieci rurociągów, gdy zmienia się zużycie wody, aby spełnić wymagania zapotrzebowanie na wtrysk wody. System kontroli częstotliwości to zaawansowany i rozsądny, energooszczędny system zaopatrzenia w wodę, który jest znacznie rozwinięty w praktycznych zastosowaniach. Wraz z szybkim rozwojem technologii elektrycznej i elektronicznej funkcja falownika staje się coraz potężniejsza. Przy zastosowaniu stałociśnieniowego systemu zaopatrzenia w wodę o zmiennej częstotliwości ma to ogromne znaczenie, aby w pełni wykorzystać różne funkcje falownika.



Wymagania dotyczące procesu

Zasada działania systemu sterowania sprzętem:

Sygnał zwrotny ciśnienia z sieci wodociągowej jest odbierany przez przetwornik ciśnienia. Następnie, za pomocą modułu konwersji A/C, wartość ustawienia i sygnał odchylenia zbioru są porównywane jednocześnie przez regulator PID, który przetwarza dane zgodnie z ustawieniem parametrów falownika i wyprowadza wyniki przetwarzania w postaci częstotliwości roboczej. W module sterującym PID znajduje się funkcja porównania i różnicy, więc jeśli ciśnienie w sieci wodociągowej jest niższe niż wartość ustawiona, falownik zwiększy częstotliwość roboczą, w przeciwnym razie ją zmniejszy.

Rozwiązania produktów VEICHI

W produkcji na polach naftowych, podobnie jak w przypadku pomp wtryskowych wody, znamionowa pojemność skokowa pompy olejowej jest często większa niż rzeczywista wymagana wartość, co prowadzi do dużych strat energii. Z jednej strony, jeśli do regulacji wyporu oleju używany jest tylko zawór, gdy zmienia się on szybko, zawór również będzie często regulowany, co zwiększa pracochłonność i wymaga większej liczby personelu. Jeśli zawór jest nieprawidłowo wyregulowany, łatwo jest spowodować pracę pompy na sucho lub wykipienie zbiornika. Z drugiej strony, aby zapewnić stałą wyporność oleju, należy zapewnić stałe ciśnienie w rurze. Otwarcie zaworu wpływa bezpośrednio na ciśnienie w rurze i zbyt duże lub zbyt małe nie będzie dozwolone.

Jeśli używasz falownika VEICHI AC310 , problem ten można całkowicie rozwiązać. Algorytm PID w AC310 może precyzyjnie regulować prędkość silnika przy zmianie ciśnienia, aby dostosować rzeczywistą wydajność pompy. Dlatego też, gdy zmienia się przemieszczenie, można również dostosować częstotliwość wyjściową falownika, aby kontrolować przemieszczenie, zapewniając stałe ciśnienie w rurze. W ten sposób znacznie poprawia się wydajność silnika oraz można skutecznie zmniejszyć straty i moc wyjściową silnika, aby osiągnąć cel oszczędzania energii.          ;                        &nb sp ;                        &nb sp ;

Wniosek

System elektryczny wtrysku wody w Oilfield może działać stabilnie i niezawodnie z falownikiem VEICHI, co zapewnia przedsiębiorstwu dobre korzyści ekonomiczne. Faktyczne testy produkcyjne wykazały, że klienci wysoko cenią rozwiązania VEICHI, których zalety są następujące:

1. Niezwykły efekt oszczędności energii i imponujące korzyści ekonomiczne;
2. Dzięki automatycznej kontroli ciśnienia w układzie zamkniętym operacja jest prosta, a częsta regulacja zaworu jest zmniejszona, zapewniając stabilną produkcję i mniejszą pracochłonność;
3. Ze względu na spadek częstotliwości silnika, hałas i wibracje są znacznie zmniejszone, co poprawia środowisko pracy i pozwala uniknąć marnowania energii.
4. Ze względu na spadek prędkości sprzętu, sprzęt pracuje stabilnie przy mniejszym zużyciu, wydłużając żywotność produktu i cykl remontów;
5. Dzięki systemowi kontroli prędkości częstotliwości ciśnienie wtrysku wody jest utrzymywane na stałym poziomie, co z jednej strony utrzymuje równowagę ciśnienia pod ziemią, a także zapewnia dobre wyporność i wysoką wydajność; z drugiej strony chroni odwierty naftowe i roponośne, aby osiągnąć wydobycie cywilizacyjne w celu przedłużenia życia;
6. Zastosuj tryb miękkiego rozruchu falownika, który znacznie zmniejsza wpływ na sieć energetyczną ze względu na duży prąd rozruchowy silnika i zapewnia normalną pracę sieci energetycznej.
