Napęd VFD o częstotliwości AC310 używany na maszynie grawerującej CNC w Pakistanie

Przegląd projektu

Miejsce: Fabryka
Data: sierpień 2022 r.
Lokalizacja: Pakistan
Branża: Obrabiarki
Zakres projektu: Wysokowydajne falowniki ze sterowaniem wektorowym stosowane w tokarkach CNC
Dostawy VEICHI: Napęd VFD serii AC310

Przegląd

Maszyna grawerująca CNC jest szeroko stosowana w różnych gałęziach przemysłu, zwłaszcza w reklamie, dekoracji budynków i obróbce kamienia i tak dalej. Obecnie główny układ przeniesienia napędu maszyny grawerującej CNC przyjmuje bezstopniową kontrolę prędkości, z których istnieją dwa rodzaje układu wrzeciona częstotliwościowego i układu wrzeciona serwo. Ogólnie rzecz biorąc, wrzeciono napędzane jest silnikami prądu stałego/przemiennego za pomocą paska transmisyjnego lub przekładni redukcyjnej wewnątrz paska i skrzynki wrzeciona (dla większego momentu obrotowego). Ze względu na szeroki zakres prędkości i płynną regulację prędkości silnika wrzeciona, konstrukcja skrzyni wrzeciona jest znacznie uproszczona. Dlatego falownik jest szeroko stosowany w maszynach CNC ze względu na wysoką efektywność kosztową. A napęd VFD z napędem AC serii VEICHI AC310 szybko zyskał na popularności dzięki zastosowaniu maszyn CNC dzięki wyjątkowej wydajności i wyjątkowej opłacalności.

Wymagania dotyczące procesu

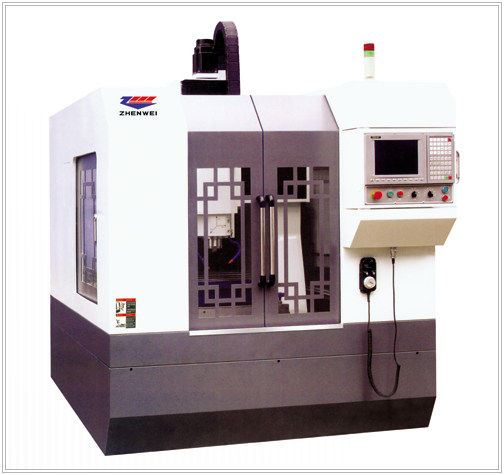

Główny nurt maszyny grawerującej CNC składa się z komputera, sterownika i korpusu maszyny grawerującej. Zasada działania jest następująca:

Specjalistyczne oprogramowanie do grawerowania na komputerze wykona projekt wzoru i skład, a następnie powiązane informacje zostaną przesłane do sterownika za pomocą komputera i przekształcone na sygnał impulsowy sterujący silnikiem krokowym lub serwomotorem za pomocą sterownika, aby kontrolować położenie noża rzeźbiącego X Y Z oś w korpusie maszyny grawerującej. W tym samym czasie sterownik uruchomi falownik, aby napędzać głowicę grawerującą, aby obracała się z dużą prędkością, wycinając, wiercąc i frezując materiał na stole głównym. Wreszcie różne płaskie lub trójwymiarowe płaskorzeźby, figury i znaki zaprojektowane przez komputer można rzeźbić, aby zrealizować operację automatycznego grawerowania. Można zastosować różne specjalne konfiguracje narzędzi nożowych zgodnie z wymaganiami różnych materiałów i procesów.

Rozwiązania produktów VEICHI

Zastosuj następujące tryby sterowania w napędzie VFD serii VEICHI AC310

1. Wybierz sterowanie V/F jako tryb sterowania;
2. Wybierz sterowanie terminalem jako źródło poleceń — dwuliniowe sterowanie terminalem: FWD działa do przodu, REV działa do tyłu;
3. Wybierz ustawienie analogowe jako źródło częstotliwości (wyjścia płyty sterującej komputera 0-10VDC) i tylko należy wprowadzić polecenie częstotliwości do portu VS;
4. Prędkość robocza wynosi około 0-24000 obr/min, co odpowiada częstotliwości roboczej 0-400 Hz (2-stopniowy silnik o dużej prędkości);
5.  Ustaw czas ACC/DEC zgodnie z potrzebami klienta, który zwykle wynosi około 3-5 sekund. Ze względu na pracę z dużą prędkością potrzebny jest falownik z modułem hamującym;
6. Potrzebny jest sygnał wyjściowy awarii (wyjście OC lub wyjście przekaźnikowe) i sygnał usunięcia awarii (wejście RST).

Wniosek

System grawerowania CNC z falownikiem VEICHI może osiągnąć stabilną i niezawodną pracę oraz uzyskać wysokie korzyści ekonomiczne dla klienta. Ogólne rozwiązanie VEICHI jest bardzo chwalone przez klientów podczas rzeczywistych testów produkcyjnych. Konkretne zalety są następujące:

1. Małe wahania prędkości w pełnym zakresie prędkości;
2. Duży moment obrotowy przy niskich prędkościach, gwarantujący cięcie przy niskich prędkościach;
3. Krótki czas ACC/DEC;
4. Niski wzrost temperatury podczas pracy silnika z dużą prędkością.
