Przetwornica częstotliwości SF81 stosowana we wtryskarce w Bangladeszu

Przegląd projektu

Miejsce: Fabryka
Data: październik 2018 r.
Lokalizacja: Bangladesz
Branża: Przemysł tworzyw sztucznych
Zakres projektu: Wysokowydajne falowniki ze sterowaniem wektorowym stosowane w przemyśle tworzyw sztucznych
Dostawy VEICHI: Falownik serii SF81 p>

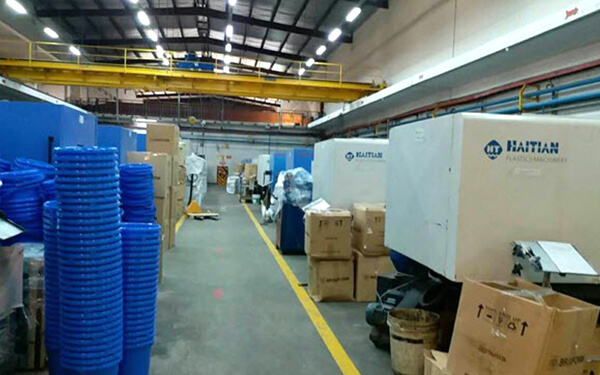

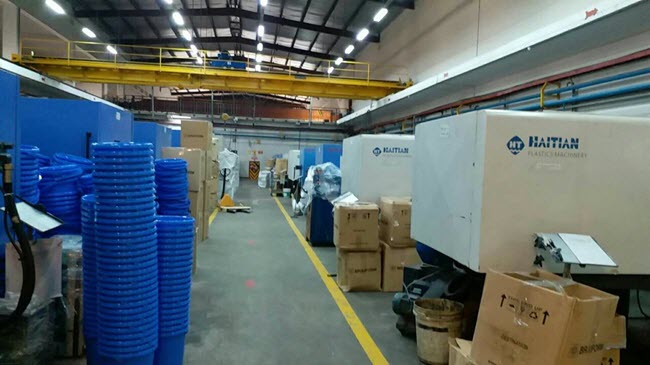

Omówienie witryny klienta

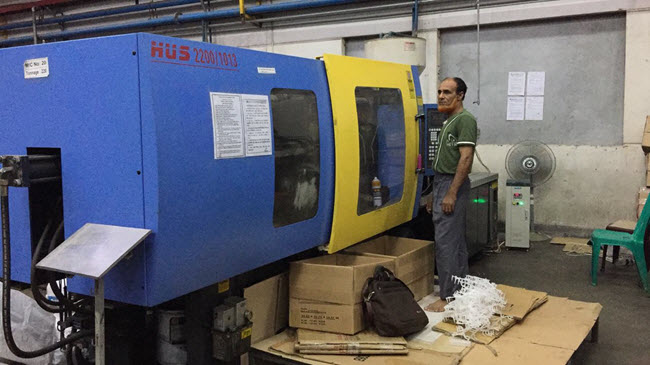

Jeden z naszych klientów z Bangladeszu używa w swojej fabryce tworzyw sztucznych haitańskiej wtryskarki, która jest napędzana pompą olejową napędzaną silnikiem o mocy 22 kW. Kilka miesięcy temu nasz klient wybrał asynchroniczny serwonapęd VEICHI SF81 do transformacji oszczędzającej energię.

Praktyczna sytuacja przed transformacją

Po uruchomieniu silnik zawsze pracuje z częstotliwością sieciową, dlatego rzeczywiste zapotrzebowanie pompy olejowej na paliwo jest większe niż rzeczywiste zapotrzebowanie w procesie produkcyjnym; nadmiar oleju hydraulicznego znajdującego się pod wysokim ciśnieniem przepływa z powrotem przez zawór przelewowy, co powoduje duże straty energii i zużycie zaworu; poza tym następuje dalsze marnowanie energii, ponieważ obniżenie temperatury oleju wymaga dodatkowego cyklu chłodzenia.

Program transformacji

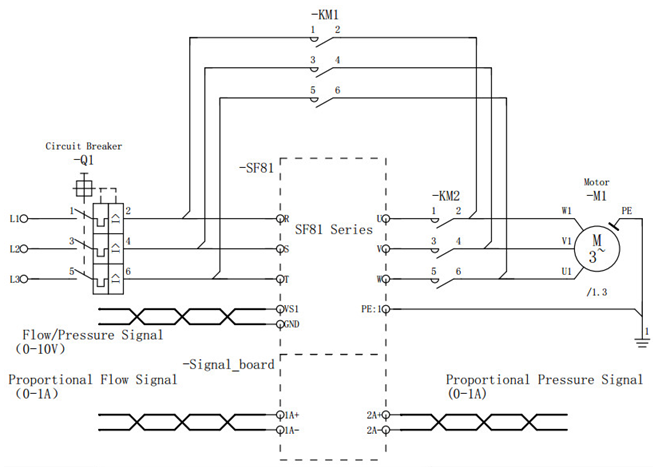

W oparciu o pełne zrozumienie sytuacji klienta nasz inżynier techniczny zastosował asynchroniczny sterownik serwo VEICHI SF81-T3-22ZK w celu transformacji układu wtryskarki. Poniżej znajduje się schemat połączeń.

Szczegóły transformacji oszczędzającej energię

Okablowanie obwodu głównego

Odłącz zasilanie obwodu głównego w kształcie trójkąta gwiazdowego i podłącz je do zacisków U, V i W serwonapędu.

Okablowanie karty sygnałowej

Okablowanie zgodne z proporcją komputera wtryskarki lub typem sygnału przepływu 0-1A (DC) lub 0-10 (DC).

1. Wystarczy podłączyć jeden z dwóch kanałów tablicy sygnalizacyjnej;
2. Gdy typ sygnału to 0-1A, odłącz oryginalny „sygnał dodatni”; połączenie, dostęp szeregowy 1A-, 1A +;
3. Gdy typ sygnału to 0-10 V, podłącz sygnał dodatni do VS, podłącz sygnał ujemny do GND, oba podłączone równolegle do 1A-, 1A+.

Debugowanie

1. W trybie ręcznym NOZZLE ADV. Przycisk lub NOZZLE RET. Przycisk; gdy C-16 zmieni się z małego na duży, oznacza to, że okablowanie jest prawidłowe i można potwierdzić kierunek pracy silnika;
2. Gdy maszyna znajduje się w trybie czuwania, należy monitorować wartość parametru C-16, zakładając, że wartość wynosi x;
3. Ustaw F3.00 = X/10;
4. W stanie czuwania trybu ręcznego należy ustawić maksymalną moc wyjściową sygnału, w tym momencie obserwować wartość parametru C-16, przyjmując, że wartość wynosi Y;
5. Ustaw parametr F3.02 = Y/10;
6. Ustaw czas przyspieszania F0.14 = F0.15 = 0,0-1,0 sekundy;
7. W trybie automatycznym ustaw tryb pracy sterownika na zmienną częstotliwość, a następnie debugowanie zostanie zakończone.

Notatki

1. Okablowanie U, V, W; potwierdź, że silnik pracuje we właściwym kierunku;

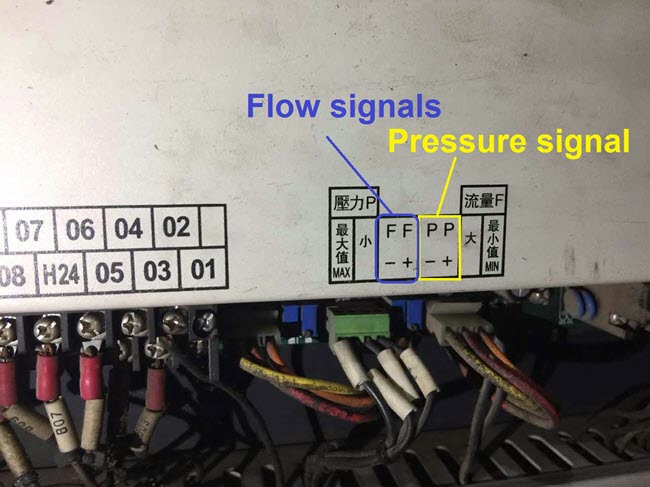

2. Znajdź zaciski sygnału przepływu lub ciśnienia komputera wtryskarki.

Najważniejsze informacje o VEICHI SF81

1. Wysoki współczynnik oszczędności energii: serwonapęd SF81 dostosowuje prędkość wyjściową zgodnie z sygnałem komputerowym wtryskarki, tak aby rzeczywiste zasilanie olejem pompy spełniało potrzeby wtryskarki i różnych procesów produkcyjnych. Może to kontrolować przelew w stanie minimalnym, co pozwala zaoszczędzić 25% - 35% energii elektrycznej.
2. Silna zdolność przeciążeniowa: 150% prądu znamionowego, 3 minuty; Prąd znamionowy 200%, 5 sekund.
3. Wysoka niezawodność: zasilanie sieciowe/oszczędna praca dzięki dwuobwodowej konstrukcji wyłącznika bezpieczeństwa, zapewniającej ciągłość i wysoką wydajność produkcji.
4. Łatwy w obsłudze: wejście dwukanałowe, może odbierać sygnał impulsowy 0 ~ 1 A, 0 ~ 10 V, poniżej 50 kHz; prosta instalacja i doskonała ochrona.
5. Wysoka stopa zwrotu: cała inwestycja może zwrócić się w postaci oszczędności energii elektrycznej w ciągu 6-12 miesięcy.
