Instrukcje instalacji VFD

Kiedy kupujesz nowy VFD do swojego systemu sterowania, następnym krokiem jest instalacja VFD. Aby zapewnić najlepszą wydajność, istnieje kilka ważnych elementów, na które należy zwrócić uwagę podczas procesu instalacji VFD. W tym artykule pokażemy instrukcje instalacji maszyn i instrukcje instalacji elektrycznej.

1. Środowisko instalacji VFD

Środowisko instalacji jest bardzo ważne, aby zachować najlepszą wydajność pracy przez długi czas. Dlatego przed instalacją upewnij się, że środowisko instalacyjne spełnia następujące wymagania:

a. Miejsce instalacji: zainstaluj VFD w pomieszczeniu, w którym nie ma bezpośredniego światła słonecznego.

b. Temperatura: zainstaluj go w środowisku o temperaturze -10 ~ +40°C, a temperatura przechowywania wynosi -20 ~ +60°C.

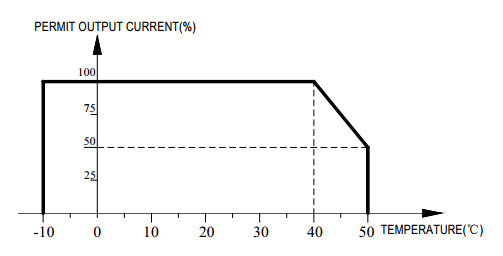

Gdy temperatura przekracza dozwolone limity, postępuj zgodnie z poniższą tabelą dotyczącą obniżania wartości znamionowych:

c. Wilgotność: upewnij się, że wilgotność jest niższa niż 95% i nie dochodzi do kondensacji.

d. Otoczenie: zainstaluj VFD w miejscu spełniającym następujące wymagania.

(1) Upewnij się, że w środowisku instalacji nie ma mgły olejowej, gazów korozyjnych, gazów łatwopalnych i pyłów.

(2) Zainstaluj go w miejscu wolnym od pyłu metalowego, oleju, wody itp. Poza tym nie instaluj VFD na materiałach łatwopalnych, takich jak drewno.

(3) Proszę umieścić go tam, gdzie nie ma materiałów radioaktywnych ani materiałów łatwopalnych.

(4) Zainstaluj go w miejscu, gdzie nie ma trującego gazu ani cieczy.

(5) Upewnij się, że miejsce instalacji nie jest narażone na erozję solną i nie jest bezpośrednio nasłonecznione.

tj. Wysokość: mniej niż 1000 metrów.

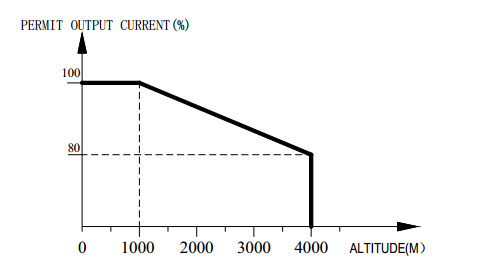

Gdy wysokość przekracza dozwolone limity, postępuj zgodnie z poniższą tabelą dotyczącą obniżania wartości znamionowych:

f. Wibracje: przy 10 do 20 Hz, 9,8 m/s2. Przy 20 do 55 Hz, 5,9 m/s2.

g. Instalacja i chłodzenie VFD: należy go zainstalować pionowo, a nie poziomo. Aby zachować doskonały efekt chłodzenia, należy oddzielnie zainstalować urządzenia powodujące wysoką temperaturę, takie jak rezystor hamowania. Rezystora hamowania nie można zamontować na porcie wlotu powietrza.

2. Instalacja mechaniczna VFD

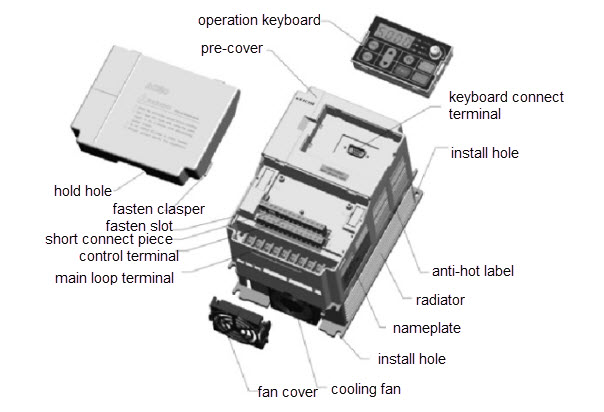

a. Główne komponenty:

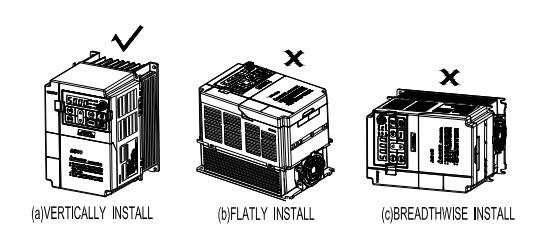

b. Kierunek instalacji: aby zachować dobry efekt chłodzenia, należy zainstalować go pionowo, tak jak pokazano na poniższym obrazku.

c. Miejsce instalacji:

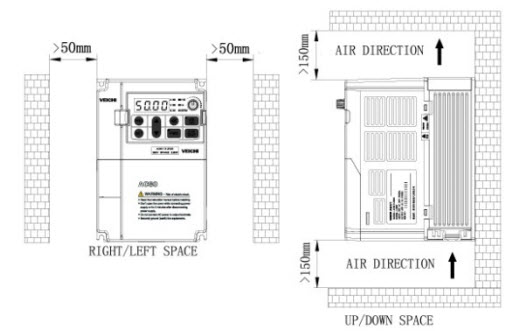

(1) W przypadku instalacji na jednym komputerze należy zainstalować go w sposób pokazany na poniższej ilustracji. Aby zachować idealną wentylację i odprowadzenie ciepła, tył należy przykleić do ściany.

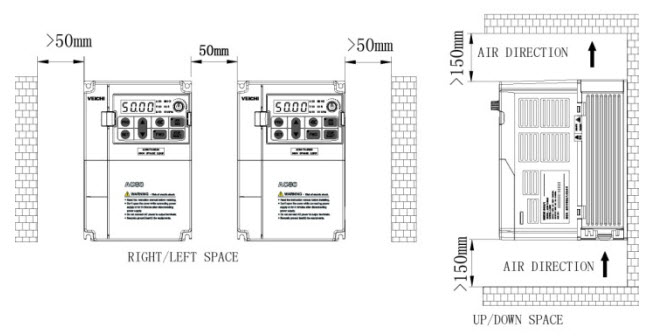

(2) W przypadku instalacji wielokrotnej w jednej szafce upewnij się, że pomiędzy nimi jest wystarczająco dużo miejsca, jak pokazano na poniższej ilustracji.

3. Instalacja elektryczna VFD

a. Uwagi dotyczące bezpieczeństwa:

Aby zapewnić bezpieczne użytkowanie i wyjątkową wydajność, należy przestrzegać następujących ostrzeżeń:

(1) Aby zapobiec wypadkom i niestabilnemu działaniu, należy je solidnie uziemić.

(2) Instalację i okablowanie VFD może wykonać wyłącznie przeszkolona osoba.

(3) Proszę działać ze statusem oferty zasilania.

(4) Przed instalacją należy wyłączyć wszystkie powiązane urządzenia, a prąd prądu stałego w obwodzie głównym powinien zostać obniżony do bezpiecznego poziomu, a następnie uruchomić po 5 minutach.

(5) Kabel sterujący, kabel zasilający i kabel silnika muszą być oddzielone. Nie mogą znajdować się w tym samym korytku kablowym lub stojaku kablowym.

(6) Proszę nie testować izolacji VFD za pomocą sprzętu do testowania izolacji HV.

(7) Kiedy przeprowadzasz test izolacji przetwornicy częstotliwości i jej urządzeń peryferyjnych, takich jak filtr, reaktor i inne, najpierw przetestuj izolację megaomomierzem 500 V i rezystancją izolacji większą niż 4 MO.

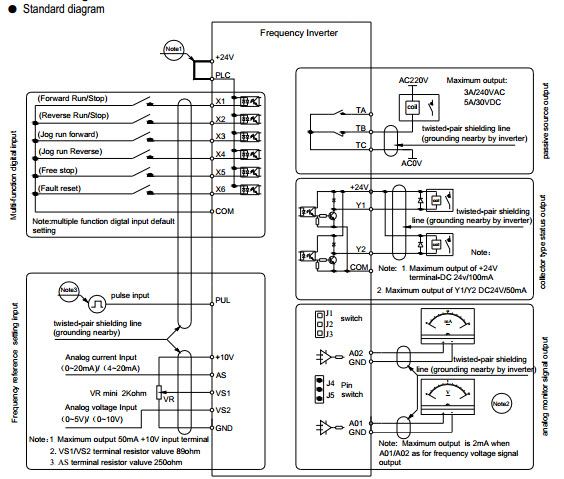

b. Standardowy schemat połączeń

Poniższy schemat przedstawia serię falowników wektorowych Veichi AC70:

Uwaga:

(1) Sygnał tranzystora NPN lub PNP można wybrać jako wejście wielofunkcyjnego zacisku wejściowego (X1~X6). Jako napięcie polaryzacji można wybrać wbudowany zasilacz falownika (zacisk +24 V) lub zasilacz zewnętrzny (zacisk PLC). Ustawienie fabryczne +24 V, krótkie połączenie ze sterownikiem PLC.

(2) Analogowe wyjście monitora to specjalne wyjście mierników, takich jak miernik częstotliwości, miernik prądu, miernik napięcia itp. Nie można go używać do operacji kontrolnych, takich jak kontrola ze sprzężeniem zwrotnym.

(3) Ponieważ istnieją style wieloimpulsowe, zapoznaj się ze szczegółami opisu trybu połączenia liniowego.

Jeśli chcesz dowiedzieć się więcej szczegółów na temat instalacji VFD dla każdej serii, przejdź do strony konkretnego produktu, aby pobrać instrukcję obsługi w formacie PDF w celu dalszej nauki. Jeśli będziesz mieć jakiekolwiek trudności z instalacją VFD, skontaktuj się z nami natycHMIast.
