Jak tkana jest tkanina?

Pochodzenie

Zaczynając od skóry zwierząt i winorośli milion lat temu, prymitywni ludzie zaczęli szukać ciepła i wiedzieć, jak się ukryć, i stąd wyrosły nasiona cywilizacji. Patrząc wstecz na historię, niczym goniąc za gwiazdą, dwa tysiące lat temu widziałem tę najjaśniejszą gwiazdę odbitą w Sekwanie. Galowie nosili spodnie, tańczyli i pijani przy ognisku. Gwiazda ponownie przeskoczyła Nil cztery tysiące lat temu, a Egipcjanie prali bieliznę i czekali na powrót wojownika. Widziałem tę gwiazdę wciąż wiszącą nad rzekami Jangcy i Żółtą Rzeką 6000 lat temu. Chińczycy hodowali jedwabniki morwowe i emitowali wspaniały jedwab. Światło gwiazd, byłem świadkiem kwiecistych nadruków Kaukazu, wełnianych bluzek Morza Egejskiego i melodyjnych dzwonów Jedwabnego Szlaku.

Pochodzenie

Życie wszystkich ludzi jest nierozerwalnie związane z odzieżą, jedzeniem i schronieniem. Wśród nich na pierwszym miejscu znajduje się odzież, a dobrobyt tekstyliów w ogromnym stopniu przyczynił się do rozwoju cywilizacji. Od bawełny, jedwabiu, włókien chemicznych i innych włókien po tkaniny przed odzieżą, tkanie jest najważniejszą częścią tej serii.

Życie każdego człowieka jest nierozerwalnie związane z ubraniem

Rozwój

Od początku nowego stulecia, wraz z gwałtownym wzrostem zapotrzebowania rynku, a także ciągłym udoskonalaniem technologii mechanicznej i automatyki elektrycznej, tradycyjne krosna wahadłowe są stopniowo eliminowane ze względu na ich niską prędkość i wysoki poziom hałasu. Zamiast tego jest krosno bez czółenka. Krosna bezczółenkowe w obecnej fabryce tkackiej obejmują głównie krosna rapierowe, krosna pneumatyczne i krosna wodne. Główna różnica polega na tym, że mechanizm wstawiania wątku jest inny.

Krosno rapierowe, krosno pneumatyczne, krosno wodne

Krosno rapierowe: utrzymuje sztywną lub elastyczną główkę rapieru i rapier do prowadzenia wątku.

Krosno wodne: wykorzystując wodę jako medium wprowadzające wątek, strumień strumieniowy wytwarza przyczepność przędzy wątku poprzez tarcie, a przędza wątku jest wprowadzana do przesmyku.

O krośnie wodnym

W rzeczywistości zasada działania trzech krosien bez czółenek jest w zasadzie taka sama, ale istnieje różnica w postępowaniu z częścią wstawiania wątku. Zatem dzisiaj, mając za przedstawiciela krosno wodne, mamy systematyczną wiedzę na temat maszyny tkackiej i procesu tkania:

Krossa wodna to nowy typ krosna bezczółkowego, który pojawił się w latach pięćdziesiątych XX wieku. Został wynaleziony przez V. Svatego, który jest Czechosłowakiem. Pierwszy na świecie prototyp krosna wodnego został wystawiony na Międzynarodowej Wystawie Maszyn Tekstylnych w Brukseli w 1955 roku. Następnie japońskie firmy Tsudakoma, Toyota, Nissan itp. wprowadziły na rynek znane na całym świecie krosno wodne. . Większość krosien wodnych dostępnych na wczesnym rynku pochodziła z Japonii. Krosno wodne zostało opracowane w latach 70. XX wieku w Chinach. Dzięki ciągłym badaniom pojawiło się wielu znanych producentów maszyn, którzy stopniowo zdobywają określony udział w rynku.

Krosno wodne to krosno bez czółenka, które wykorzystuje strumień wody do przeciągnięcia wątku przez splot. Siła tarcia wstawki wątku strumieniowego na przędzę wątku jest większa niż siła ciągu wstawki wątku strumieniowego, a rozproszenie jest małe. Nadaje się do tkania włókien ciągłych, takich jak włókna syntetyczne i włókna szklane, o gładkim wyglądzie. Jednocześnie można zwiększyć przewodność elektryczną włókna, aby skutecznie pokonać elektryczność statyczną w splocie. Ponadto, w porównaniu z wprowadzaniem wątku strumieniowego, wprowadzanie wątku strumieniem wody zużywa mniej energii i charakteryzuje się najniższym poziomem hałasu ze względu na odejmowanie pracy sprężarki powietrza.

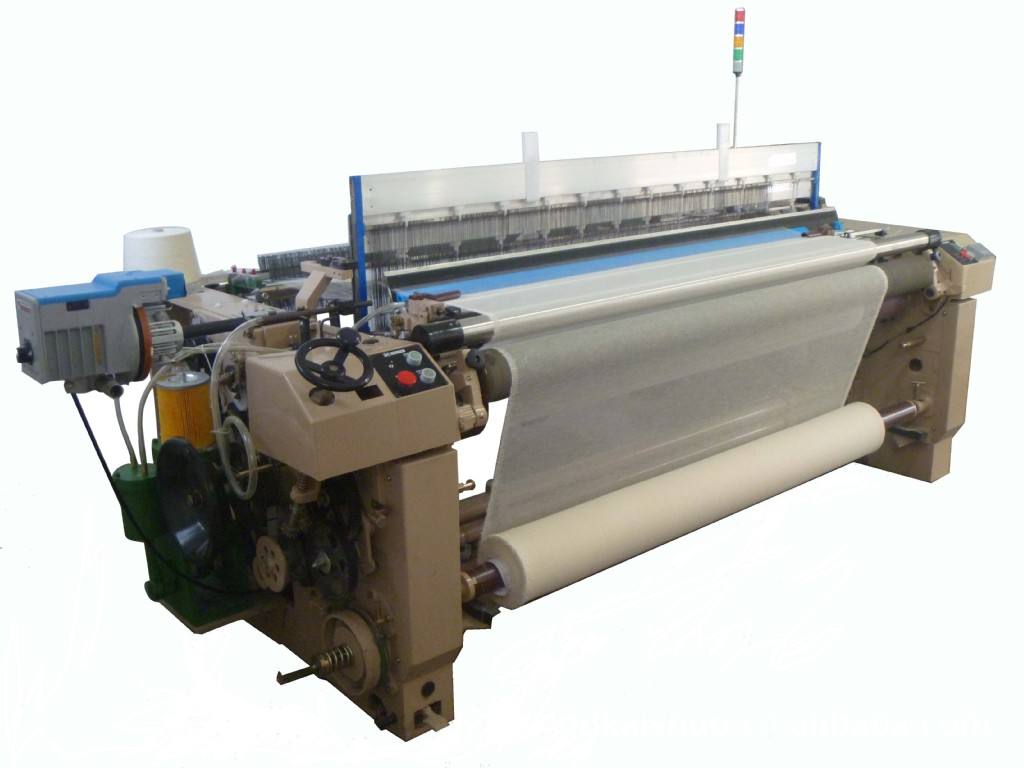

Krosno strumieniowe

Kolejność procesu tkania całego krosna wodnego można krótko opisać jako:

1. Przędza wątku jest wycofywana ze szpulki wątku i wprowadzana do podajnika wątku. Podajnik wątku przechowuje przędzę wątku o stałej długości w pojemniku, a przędza wątku przechodząca przez podajnik wątku wchodzi do dyszy przez chwytak w celu natryskiwania.

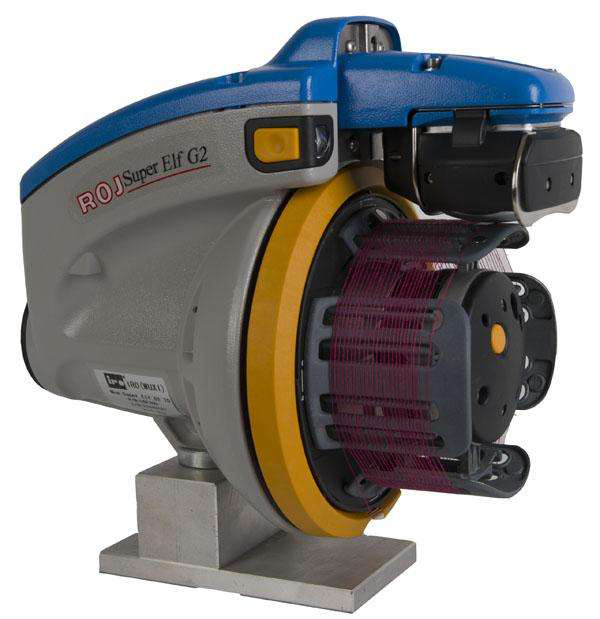

Podajnik wątku

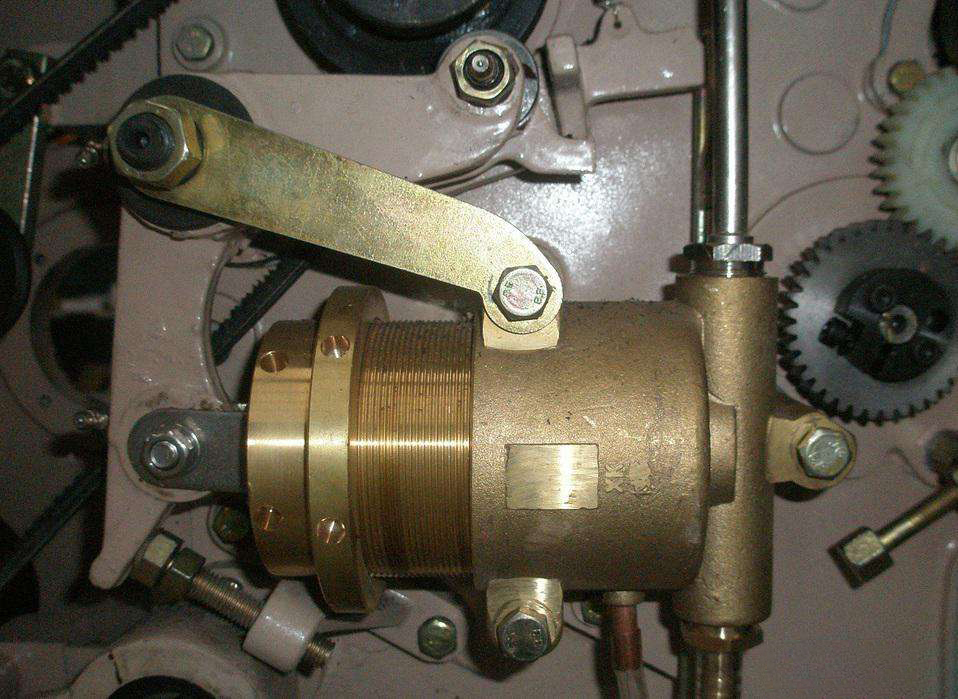

2. Pod działaniem pompy wodnej strumień wody jest zasysany ze zbiornika wody. Po przyłożeniu ciśnienia powstaje strumień o określonym ciśnieniu, który jest rozpylany z różnych dysz po sterowaniu zaworem obrotowym, a przędze wątku różnych podajników wątku mogą być wprowadzane w różnym czasie. Przędza wątku jest przenoszona przez dyszę.

Przędza wątku

3. Pod otwarciem krosna i mechanizmem ubijającym stalowa łopata uderza przędzę wątku w tkaninę tkacką i przeplata przędzę osnowy w tkaninę. Gdy używany jest wątek, lewy obcinacz boczny odcina wątek, a lewa i prawa strona posiadają urządzenie do obszywania, które zacieśnia brzeg tkaniny.

Gdy używany jest wątek, lewy obcinacz boczny odcina wątek, a lewa i prawa strona posiadają urządzenie podwijające, które zacieśnia brzeg tkaniny

4. Zadaniem detektora wątku jest wykrywanie stanu krawędzi spływu każdej przędzy wątku. Gdy wystąpi zjawisko zrywania lub przeplatania wątku, należy natycHMIast wysłać sygnał parkowania pod ustalony kąt, aby kierowca mógł w porę obrobić przędzę wątku.

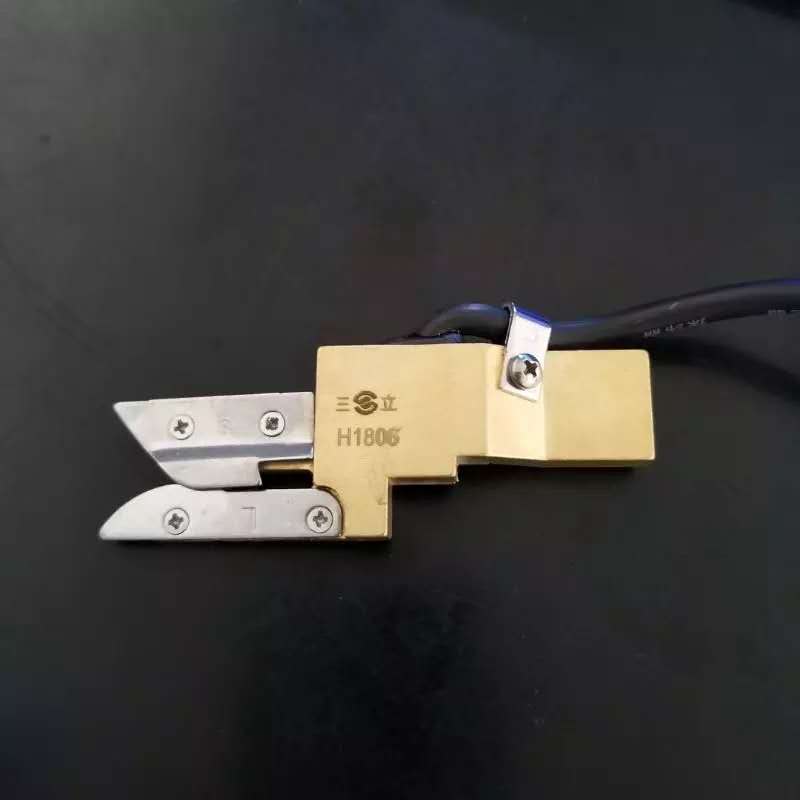

Funkcja detektora wątku

5. Po przeplataniu osnowy i wątku pozostała przędza wątku przechodzi przez prawy obcinacz, a krawędź odpadu jest odcinana i przesyłana do zbieracza krawędzi odpadów poprzez koło prowadzące przędzę. Tkanina wchłania większość wilgoci przez szczeliny belki na klatce piersiowej, a następnie jest wprowadzana do rolki tkaniny, co kończy cały proces tkania.

Z punktu widzenia ruchu mechanizmu praca krosna składa się z pięciu głównych ruchów. Ruchy te są koordynowane przez urządzenia mechaniczne i elektryczne (w tym styczniki, przetwornice częstotliwości, systemy serwo itp.), które tworzą spójny proces tkania:

1. Otwieranie: zgodnie z regularnym wzorem przeplatania się osnowy i wątku, silnik wrzeciona napędza ramę zszycia w górę i w dół oraz dzieli przędzę osnowy na górną i dolną część, tworząc ruch otwierający przesmyk;

2. Wkładanie wątku: ruch wstawiania wątku przędzy wątku do przesmyku；

3. Ubijanie: oś bicia wprawia stalowy parapet w ruch tam i z powrotem oraz popycha przędzę wątku wprowadzoną do przesmyku do ruchu wątkowego jamy tkackiej;

4. Zwijanie: ruch odbierający tkaninę od strefy formowania tkaniny；

5. Karmienie: ruch osnowy, podczas którego przędze osnowy są umieszczane z wału tkackiego w obszarze roboczym.

Następnie, jako członek branży sterowania przemysłowego, autor jest najbardziej zaniepokojony elektroniczną częścią krosna sterującego:

System sterowania krosna wodnego jest podobny do funkcji innych krosien bez czółenka. Gwarantuje głównie normalną pracę krosna wodnego, zakończenie szybkiego uruchomienia krosna wodnego (super start), hamulec pozycjonujący, wątek elektronicznego przechowywania, dostawę elektroniczną, nawijanie elektroniczne i inne zadania. Musi także posiadać następujące funkcje:

1. Funkcje monitorowania, regulacji i zarządzania produkcją stanu pracy krosna, takie jak ustawianie parametrów krosna, ustawianie parametrów procesu, monitorowanie stanu pracy krosna i sieć przesyłania danych produkcyjnych.

2. Popraw jakość produktu i możliwość dostosowania różnorodności krosna, np. elektroniczne wieloramienne, elektroniczne żakardowe, elektroniczny wybór kolorów, elektroniczne zwijanie, elektroniczne dostarczanie, automatyczne wyszukiwanie otworu tkackiego, zabezpieczenie przed parkowaniem, monitorowanie naprężenia i długość wątku i tak dalej .

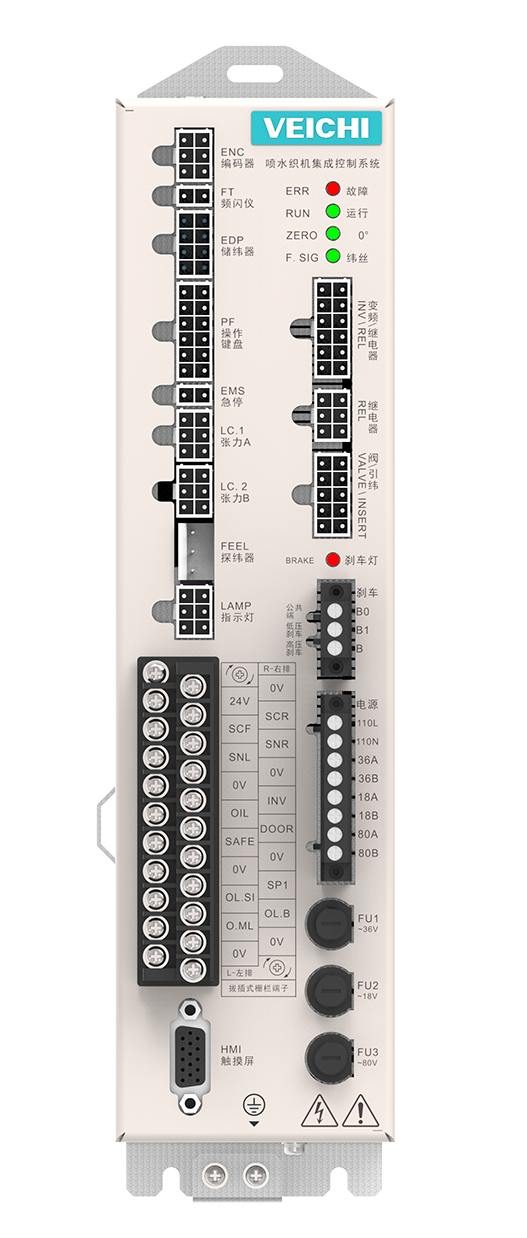

Kontroler krosna

Autor wierzy, że w wyniku wspólnego postępu sprzętu mechanicznego i sprzętu elektrycznego, a zwłaszcza nieustannych wysiłków krajowych przedsiębiorstw, krajowy rynek krosien zapoczątkuje falę lokalizacji, pozbywając się w ten sposób wysokich ograniczeń kosztowych krosien zagranicznych. Wraz z rozwojem technologii cały proces tkania będzie nadal udoskonalany, zmierzając w stronę wysoce inteligentnego, wysoce stabilnego i wysoce zintegrowanego nowoczesnego modelu produkcji, w którym Chińczycy będą dzielić dobrobyt tekstyliów z narodami świata.
