Czy wiesz o statusie pracy UC284×?

O tym, jak UC284× działa, wymaga wiedzy o analogu i cyfrze. Pozwólmy więc dzisiaj autorowi poprowadzić cię do zrozumienia. Mam nadzieję, że po przeczytaniu czegoś zyskasz.

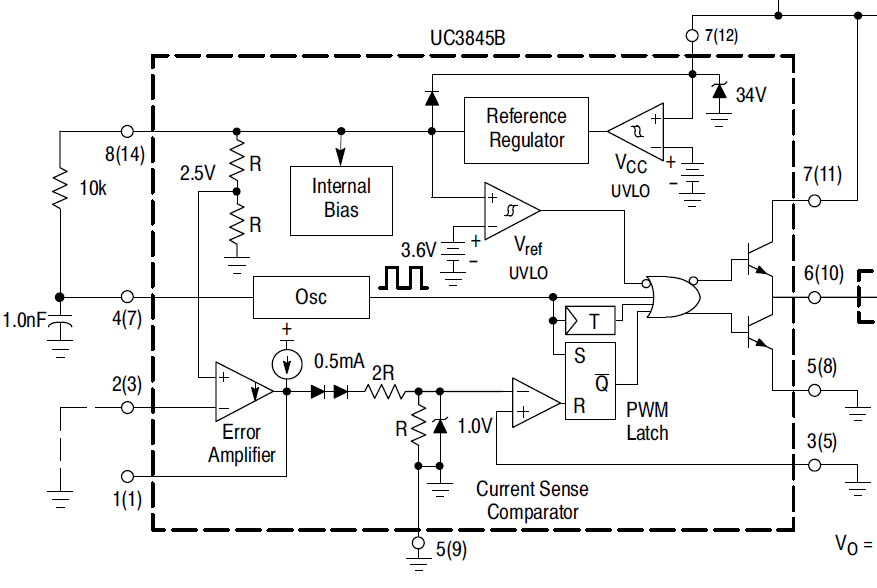

Rysunek 1 to reprezentatywny schemat blokowy UC284×. Ponieważ każdy stan peryferyjny może wpływać na wynik, staramy się naciskać na wyjście. W zależności od warunków włączania i wyłączania lampy przełączającej odpowiednia relacja wejściowa jest sekwencyjnie wypychana.

Reprezentatywny schemat blokowy UC284×

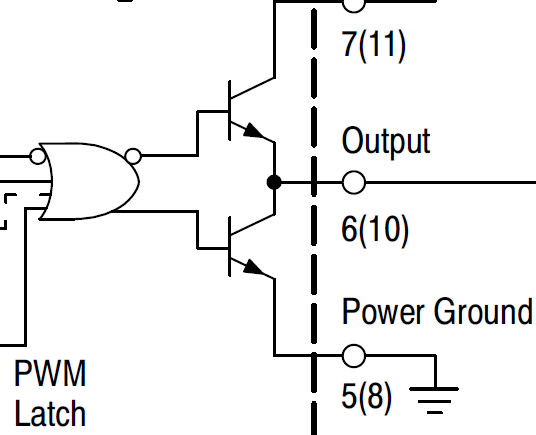

Najpierw przeanalizuj napędzany obwód wyjściowy. Patrząc na rysunek 2, wyjście napędu składa się z bramki OR i obwodu przeciwsobnego. Gdy przełącznik jest wyłączony, moc wyjściowa przeciwsobna jest niska lub moc wyjściowa odwracająca bramkę jest niska, a moc wyjściowa nieodwracająca jest wysoka. W tym momencie wejście OR ma wysoki poziom. Należy pamiętać, że dopóki wejście OR jest w stanie wysokim, przełącznik musi być wyłączony, w przeciwnym razie przełącznik zostanie włączony, a warunki są dość proste.

Przeanalizuj sterowany obwód wyjściowy

Następnie przeanalizuj wejście bramki OR. Wejście bramki OR zawiera: 1. Blokadę napięcia odniesienia pod napięciem; 2. Wyjście oscylatora; 3. Wyjście zatrzasku PWM. W jakim stanie mają wysoki poziom (wyłączenie)?

Przeanalizuj wejście bramki OR

Rysunek 3 przedstawia wyjście referencyjnej sekcji blokady podnapięciowej. Gdy napięcie zasilania UC284× jest niższa od wartości blokady podnapięciowej zasilania (górne i dolne progi komparatora VCC to: UC2844 16V/10V; UC2845 8,4V/7,6V). Oznacza to, że napięcie wyjściowe odniesienia i regulatora jest niższe niż 3,6 V, blokada podnapięciowa odniesienia generuje niski poziom i jest odwracana po odwróceniu. Co to znaczy? Wskazuje, że wyjście nie jest dozwolone, gdy napięcie zasilania jest niewystarczające. Blokada podnapięciowa odniesienia nie ma wpływu na moc wyjściową UC284× gdy obwód działa normalnie.

Wyjście referencyjnej sekcji blokady podnapięciowej

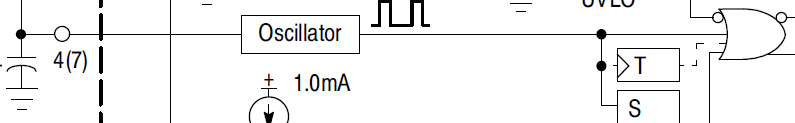

Rysunek 4 przedstawia wyjście oscylatora. Kiedy kondensator taktowania jest naładowany, oscylator generuje niski potencjał; gdy kondensator taktujący jest rozładowany, oscylator generuje wysoki potencjał (powyższa zasada jest w pełni wyjaśniona w specyfikacji UC284). Powyższe zrozumienie jest takie, że tranzystor przełączający może przewodzić, gdy kondensator taktujący jest naładowany, a lampa przełączająca nie może być włączana, gdy kondensator taktujący jest rozładowany.

Wyjście oscylatora

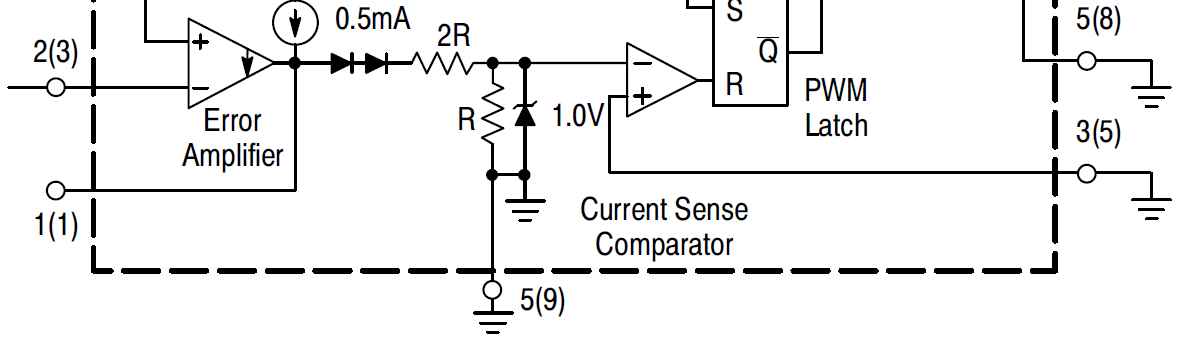

Rysunek 5 przedstawia zatrzask PWM. Kiedy oscylator generuje wysoki poziom, zatrzask PWM jest ustawiony, a jego wyjście odwracające jest niskie. Kiedy komparator pomiaru prądu generuje wysoki poziom, zatrzask PWM jest kasowany, a jego odwrócony sygnał wyjściowy jest wysoki. Gdy wzmacniacz błędu wysyła napięcie na zacisk wejściowy komparatora wykrywania prądu (-) jest większe niż napięcie sprzężenia zwrotnego prądu, komparator wykrywania prądu wysyła na wyjściu niski poziom, a wyjście UC284× jest wysoki w stanie normalnym, umożliwiając włączenie przełącznika. Kiedy wzmacniacz błędu wysyła napięcie do zacisku wejściowego komparatora wykrywania prądu (-) mniejsze niż napięcie sprzężenia zwrotnego prądu, komparator wykrywania prądu wysyła na wyjściu wysoki poziom, zatrzask PWM jest wyzerowany, a jego wyjście odwracające jest niskie. Wyjście UC284× jest niski w stanie normalnym, a przełącznik jest wyłączony.

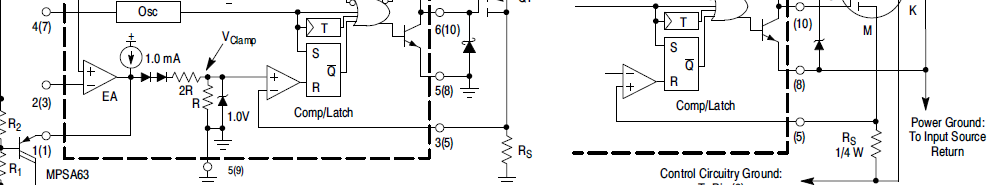

Obecnie stwierdzono, że występują błędy na zaciskach fazowych i odwracających komparatora wykrywającego prąd zgodnie ze specyfikacją produktu, jak pokazano na FIG. 6. W rzeczywistości wzmacniacz błędu powinien zostać wysłany do zacisku wejściowego komparatora wykrywania prądu jako zacisk odwracający, a napięcie sprzężenia zwrotnego prądu do zacisku wejściowego komparatora wykrywania prądu jako zacisk nieodwracający.

Występują błędy na zaciskach fazowych i odwracających komparatora wykrywającego prąd

W skrócie:

1. Gdy napięcie zasilania jest zbyt niskie, rura przełączająca nie może przewodzić. Gdy napięcie jest normalne, napięcie zasilania nie ma wpływu na lampę przełączającą.

2. Gdy kondensator taktowania jest naładowany, rurka przełączająca może przewodzić. Kiedy kondensator taktowania jest rozładowany, rurka przełączająca nie może przewodzić.

3. Gdy napięcie wysłane przez wzmacniacz błędu na wejście (-) komparatora pomiaru prądu jest większe niż napięcie sprzężenia zwrotnego prądu, przełącznik może przewodzić. Kiedy wzmacniacz błędu wysyła napięcie na wejście komparatora pomiaru prądu (-), które jest mniejsze niż napięcie sprzężenia zwrotnego prądu, przełącznik zostaje wyłączony.
