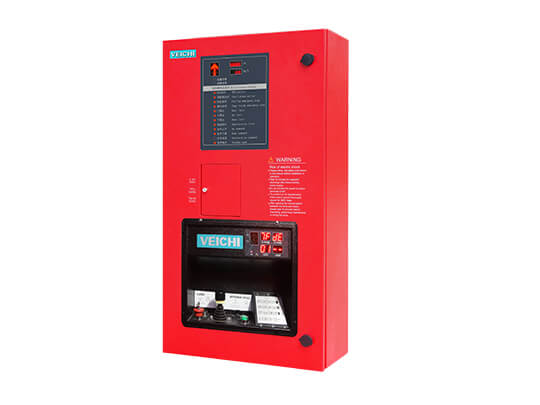

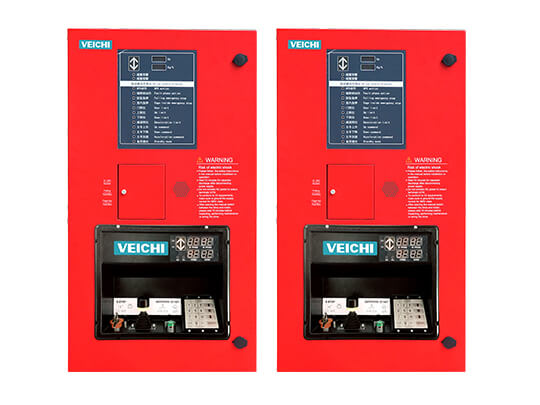

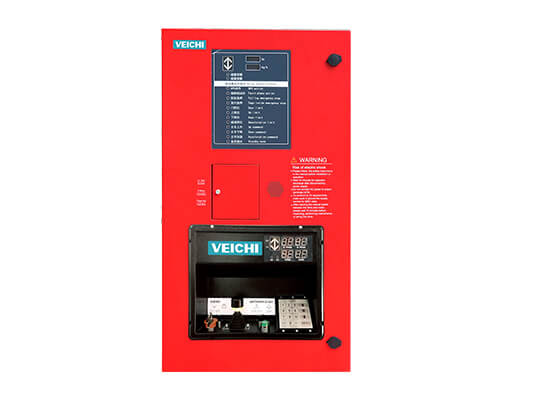

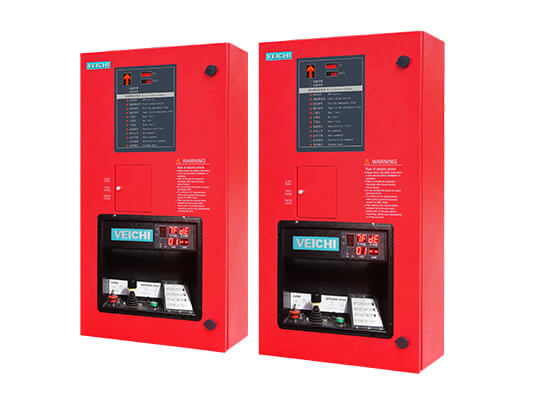

System sterowania wciągnikiem budowlanym S200K
- Pracuj stabilnie z niską częstotliwością i dużym momentem obrotowym.
- Przyjmuje wybitną technikę sterowania wektorem przepływu magnetycznego bez czujnika prędkości.
- Konstrukcja obwodu hamulcowego zapewniająca wysokie bezpieczeństwo i niezawodność.
- Umożliwia działanie windy budowlanej bez wibracji i zjawisk zsuwania się.
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe
Omówienie systemu sterowania wciągnikiem budowlanym S200K

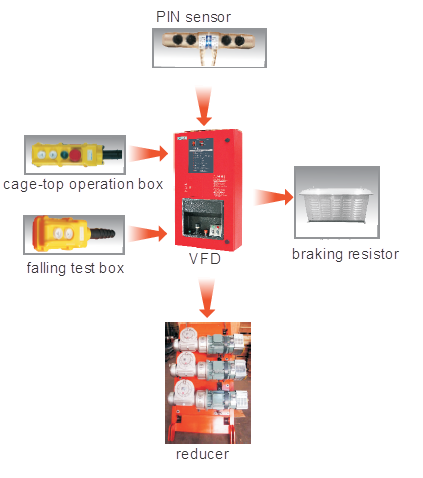

Zintegrowana specjalna maszyna do windy budowlanej S200K to specjalny model opracowany specjalnie dla serii wind budowlanych bez kabiny. Integruje konsolę, jednostkę sterującą konwersją częstotliwości, jednostkę sterującą logiczną, ogranicznik ciężaru podnoszenia itp. Produkty są wielofunkcyjne, mają piękny wygląd i rozsądną strukturę, nadają się do eksportu.
VEICHI S200K i S200E mają te same funkcje. Tym, co odróżnia S200K od S200E, jest wbudowany panel sterowania użytkownika. S200K integruje windę budowlaną i panel sterowania, a tryb automatyczny i tryb ręczny są opcjonalne dla użytkowników. Ze względu na profesjonalny projekt i dobrą wydajność, S200K jest powszechnie stosowany w dziedzinie podnoszenia konstrukcji.

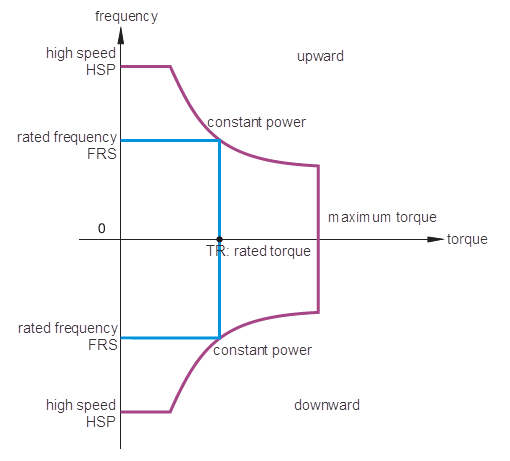

Praca stabilna z niską częstotliwością i dużym momentem obrotowym
S200K wykorzystuje najnowszą technikę sterowania wektorem przepływu magnetycznego bez czujnika prędkości, która zapewnia bardzo szybką reakcję dynamiczną. Zaawansowana technologia ograniczania prądu zapewnia stabilną pracę podczas rozruchu, wznoszenia i opadania bez wyłączeń, gdy obciążenie ulega częstym wahaniom.

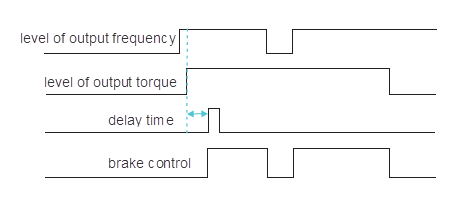

Przyjmuje specjalne sterowanie sekwencyjne hamulcem logicznym
Wykorzystuje specjalną technologię logicznego sterowania sekwencyjnego hamulca, dzięki której hamulec zostanie ustawiony w stan otwarty tylko wtedy, gdy częstotliwość i prąd rozruchowy pojawią się w tym samym czasie. Skutecznie zapewnia bezpieczeństwo i niezawodność systemu windy budowlanej.
Profesjonalny projekt obwodu hamulcowego
Konstrukcja obwodu hamulca trzymającego jest bezpieczna i niezawodna. Dwa logiczne sygnały hamulca sterują odpowiednio 2-liniowymi stycznikami hamulca. Nawet jeśli dojdzie do przyczepienia stycznika lub innej awarii mechanicznej, nadal zapewnia to wysokie bezpieczeństwo systemu.
Unikalna konstrukcja krzywej S podczas przyspieszania i zwalniania
Ta funkcja rozwiązuje problem przeregulowania podczas momentu utraty hamulca w górę. Po całkowitym zwolnieniu hamulca przetwornica częstotliwości będzie pracować z przyspieszeniem zgodnie z krzywą S. Po osiągnięciu zadanej prędkości napęd VFD będzie zwalniał aż do zatrzymania zgodnie z krzywą S.
Funkcja utrzymywania momentu przy zerowej prędkości
Dzięki tej funkcji nie wymaga hamowania podczas procesu zmiany kierunku (góra/dół) przy zerowej prędkości.
Wygodna winda bez poczucia nieważkości
W momencie otwierania hamulca w dół nie będziesz miał poczucia nieważkości, ponieważ system sterowania zapewnia komfort podczas uruchamiania i zatrzymywania.
Wklejone podczas testu wstrząsowego
Zgodnie z charakterystyką mechaniczną windy budowlanej w stanie roboczym, cały system sterowania musi przejść test wstrząsowy, zanim trafi do fabryki.
Wbudowana funkcja przyspieszania słabego pola magnetycznego
Gdy winda znajduje się w stanie lekkiego obciążenia (50%), system sterowania automatycznie rozpocznie podnoszenie z dużą prędkością, co skutecznie zwiększa wydajność pracy.
Profesjonalny hamulec
Zasilanie hamulca pochłania napięcie udarowe, a hamulec ma funkcję przeciwmagnetyczną. Sprzęgło hamulcowe charakteryzuje się wysoką niezawodnością.
Dokładne poziomowanie przy zminimalizowanych wstrząsach i zużyciu
VFD może pracować z rzeczywistą prędkością zerową w stanie zatrzymania, dzięki czemu zapewnia dokładne wypoziomowanie, zminimalizowane wstrząsy i mniejsze zużycie przekładni.

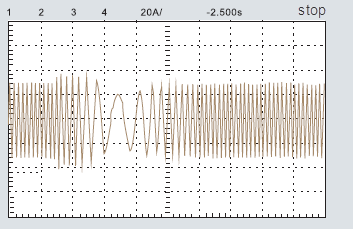

Funkcja kompensacji zerowej martwej strefy
W przypadku częstej pracy funkcja ta gwarantuje, że winda budowlana nie będzie doświadczać wstrząsów ani zjawisk ubocznych.

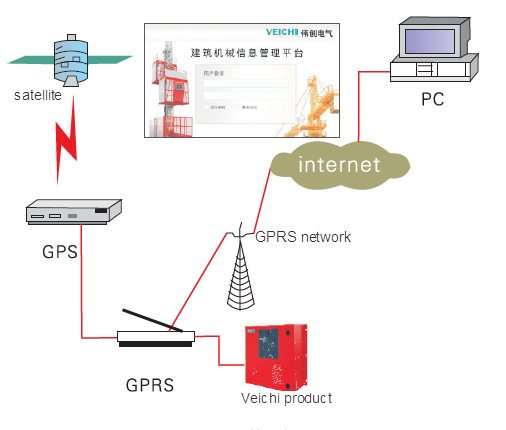

Specjalnie zaprojektowany z interfejsem komunikacyjnym GPS/GPRS
Zaprojektowano go ze specjalnym interfejsem komunikacyjnym GPS/GPRS umożliwiającym inteligentne zarządzanie, np. pozycjonowaniem satelitarnym, zdalnym monitorowaniem oraz funkcją zdalnego blokowania i odblokowywania.
Zoptymalizowany projekt oprogramowania i sprzętu zgodnie z RCD
Zgodnie z praktycznymi zjawiskami RCD na placu budowy, S200K został specjalnie zaprojektowany ze zoptymalizowanym oprogramowaniem i sprzętem. Tymczasem przy wyborze RCD lepiej zwróć uwagę na następujące wskazówki:
1. Zalecany jest czuły wyłącznik różnicowoprądowy impulsowy z funkcją filtrowania wysokiej częstotliwości i funkcją opóźnienia.
2. Sugeruje się wybór RCD typu B, w którym można regulować prąd i czas opóźnienia.
3. Podczas okablowania należy pamiętać, że obudowa silnika i zacisk uziemiający VFD powinny być połączone.
Wodoodporna konstrukcja
VEICHI S200K przeszedł rygorystyczny test wodoodporności, dzięki czemu może poprawnie działać w złożonym środowisku.
Zastosowania przemysłowe systemu sterowania wciągnikiem budowlanym S200K
Zastosowania: Windy budowlane.
Dane techniczne
Odpowiednia moc silnika: 37KW | Znamionowe napięcie wejściowe: trójfazowe/380 V; Prąd znamionowy (A): 75A; Uwagi: 11KW*3-15KW*2 |
---|
Odpowiednia moc silnika: 45 kW | Znamionowe napięcie wejściowe: trójfazowe/380 V; Prąd znamionowy (A): 90A; Uwagi: 13KW*3-15KW*3 |
---|
Pliki do pobrania
Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
---|---|---|---|---|---|
Instrukcja integracji windy S200K specjalnego przeznaczenia, wersja 1.0 | Manual | język angielski | 2024-03-26 | 2.71MB |
