Zintegrowany napęd żurawia wieżowego serii QT
- Umożliwiają bezpieczniejszą, niezawodną i wydajną pracę żurawia wieżowego.
- Zmniejsz zużycie maszyny i przedłuż żywotność żurawia wieżowego.
- Wysokowydajny sterownik żurawia wieżowego z bogatymi funkcjami i najlepszą ceną.
- Łatwy w obsłudze i konserwacji.
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe
Omówienie zintegrowanego napędu żurawia wieżowego serii QT
Zintegrowany napęd żurawia wieżowego QT to model średniej i wysokiej klasy, zaprojektowany z myślą o inteligentnej modularyzacji i lekkiej konstrukcji spełniającej wymagania elektronicznego sterowania żurawiem wieżowym. Integruje jednostkę sterującą konwersją częstotliwości, jednostkę sterującą logiczną i jednostkę monitorującą czarną skrzynkę (przedłużenie) mechanizmu podnoszenia, obrotu i wychylenia. Może poprawić bezpieczeństwo i stabilność żurawia wieżowego oraz rozwiązać problemy związane z trudnościami w konserwacji sprzętu. Zapewnij klientom kompletne rozwiązanie systemowe żurawi wieżowych o wysokiej wydajności.

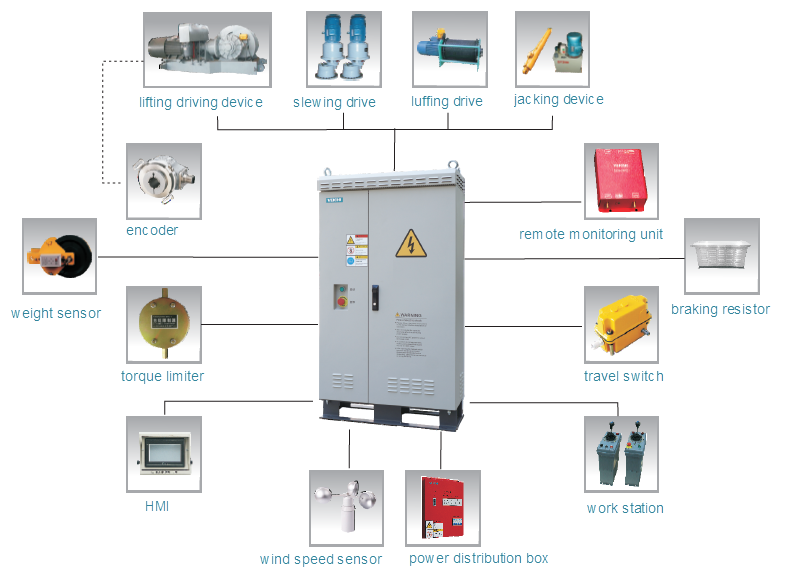

Modułowa konstrukcja zintegrowana z pięcioma jednostkami podstawowymi
System sterowania żurawiem wieżowym serii VEICHI QT został specjalnie opracowany z modułową konstrukcją: moduł sterujący podnoszeniem, obrotem i wychylaniem działa niezależnie, bez zakłóceń. Poza tym został zintegrowany z jednostką sterującą IOT.
Jednostka sterująca podnoszeniem
1. Przyjmuje sterowanie wektorowe w pętli otwartej, sterowanie wektorowe w pętli zamkniętej i tryb sterowania V/F.
2. Może pracować przez długi czas, hamować przy zerowej prędkości i działać płynnie, bez drgań. Zastosowanie serii QT wydłuża żywotność elementów żurawi wieżowych, takich jak mechanizm przekładni, lina stalowa i inne części. Tymczasem skutecznie poprawia bezpieczeństwo żurawia wieżowego.
3. Silne możliwości dostosowania do sieci energetycznej: przy niskim napięciu może utrzymać stały wyjściowy moment obrotowy.
4. Większa wydajność pracy: automatyczne uruchamianie Wysoka prędkość, gdy żuraw jest pod niewielkim obciążeniem.
5. Opracowany z dedykowanym sterowaniem czasowym logiki hamowania i podwójnym redundantnym sterowaniem hamulcem, jest bezpieczniejszy i niezawodny.
6. W pętli zamkniętej trybie, posiada funkcję zabezpieczenia przed przeciągnięciem, funkcję zerowego zawisu serwa i zabezpieczenie dodatkowe haka antypoślizgowego, dzięki czemu żuraw wieżowy pracuje z większą niezawodnością.
Jednostka sterująca obrotem
1. Falownik żurawia wieżowego QT02 elastycznie steruje momentem obrotowym, zapewniając mocny impuls, szybką reakcję i stabilną pracę bez odbicia.
2. Może dostosować się do różnych rodzajów sterowania silnikiem, takich jak sztywne połączenie silnika wirowego, sprzęgło hydrauliczne miękkie połączenie i sztywne połączenie silnika momentowego.
3. Wbudowany kontroler wirowy wykorzystuje modulację szerokości impulsu PWM, dzięki czemu może regulować napięcie wyjściowe w czasie rzeczywistym w zależności od częstotliwości roboczej. W porównaniu z konwencjonalnym modułem regulatora napięcia wiroprądowego charakteryzuje się on wyjątkową wydajnością.
4. Sprawia, że przekładnia przełącza się stabilnie i płynnie, bez zjawiska przerw.
Jednostka wychylająca
Opracowany z funkcją zapobiegającą kołysaniu, ułatwia zaczepianie.
Pilot zdalnego sterowania IOT
1. Dzięki modułowi zdalnego monitorowania może monitorować online i zdalną diagnostykę usterek.
2. Zdalnie monitoruj żuraw wieżowy, aby sprawdzić, czy nie ma nadwagi, jest nielegalnie obsługiwany itp., aby zapobiec wypadkom.
Kompletne funkcje zabezpieczające
Obejmuje nadwagę, supermoment, limit odstępów, przetężenie, przepięcie, podnapięcie, fazę utraty, zabezpieczenie przed zwarciem i więcej funkcji zabezpieczających.
Przyjazna dla użytkownika i wodoodporna konstrukcja
Seria QT została zaprojektowana z wyraźnym wskaźnikiem LED i sitodrukiem dla wszystkich głównych kolejności, limitów odstępów, zatrzymania awaryjnego i bezpiecznych sygnałów zwrotnych itp. Jest bardzo łatwa w obsłudze i konserwacji dla inżynierów. Poza tym ma wodoodporną konstrukcję zewnętrzną i stopień ochrony IP25.
Zastosowania przemysłowe zintegrowanego napędu żurawia wieżowego QT
Zastosowania: Żuraw wieżowy.
Dane techniczne
Typy: Powstanie | Dostosowana moc silnika: 22/24KW; Napięcie znamionowe: trójfazowe; Prąd znamionowy: 60 |
---|---|
Rodzaje: Odwróć się | Dostosowana moc silnika: 3,7 kW*2/5,5 kW; Napięcie znamionowe: 380 V; Prąd znamionowy: 32 |
Rodzaje: Luffing | Dostosowana moc silnika: 4KW; Prąd znamionowy: 10 |
Typy: Powstanie | Dostosowana moc silnika: 30KW; Prąd znamionowy: 75 |
---|---|
Rodzaje: Odwróć się | Dostosowana moc silnika: 3,7 kW*2/5,5 kW*2; Prąd znamionowy: 32 |
Rodzaje: Luffing | Dostosowana moc silnika: 4KW; Prąd znamionowy: 10 |
Typy: Powstanie | Dostosowana moc silnika: 37KW; Prąd znamionowy: 90 |
---|---|
Rodzaje: Odwróć się | Dostosowana moc silnika: 5,5 kW*2; Prąd znamionowy: 32 |
Rodzaje: Luffing | Dostosowana moc silnika: 5,5KW; Prąd znamionowy: 12 |
Typy: Powstanie | Dostosowana moc silnika: 45KW; Napięcie znamionowe: trójfazowe; Prąd znamionowy: 110 |
---|---|
Rodzaje: Odwróć się | Dostosowana moc silnika: 5,5 kW*2; Napięcie znamionowe: 380 V; Prąd znamionowy: 36 |
Rodzaje: Luffing | Dostosowana moc silnika: 5,5KW; Prąd znamionowy: 15 |
ypy: Powstanie | Dostosowana moc silnika: 55KW/60KW; Prąd znamionowy: 150 |
---|---|
Rodzaje: Odwróć się | Dostosowana moc silnika: 5,5 kW*3; Prąd znamionowy: 45 |
Rodzaje: Luffing | Dostosowana moc silnika: 7,5KW; Prąd znamionowy: 22 |
Typy: Powstanie | Dostosowana moc silnika: 75KW; Prąd znamionowy: 180 |
---|---|
Rodzaje: Odwróć się | Dostosowana moc silnika: 5,5 kW*3; Prąd znamionowy: 45 |
Rodzaje: Luffing | Dostosowana moc silnika: 7,5KW; Prąd znamionowy: 22 |
