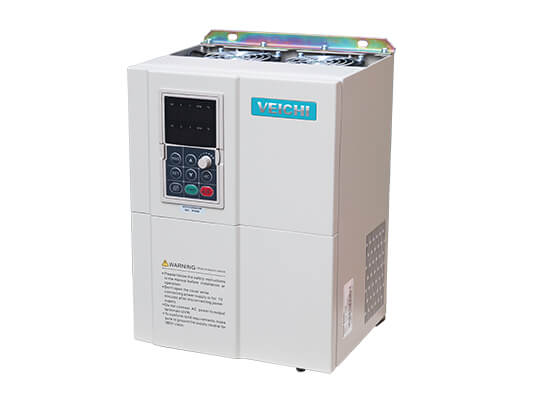

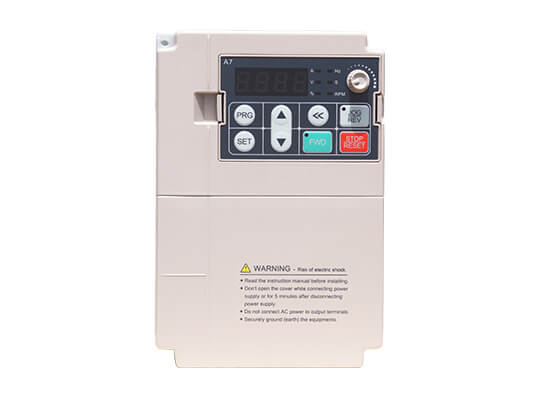

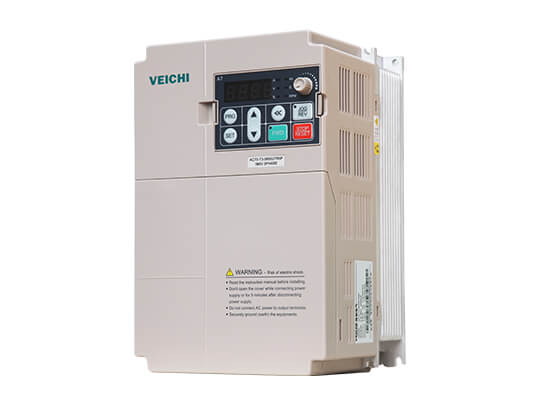

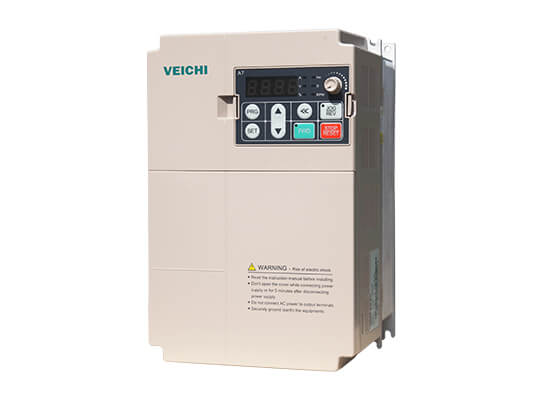

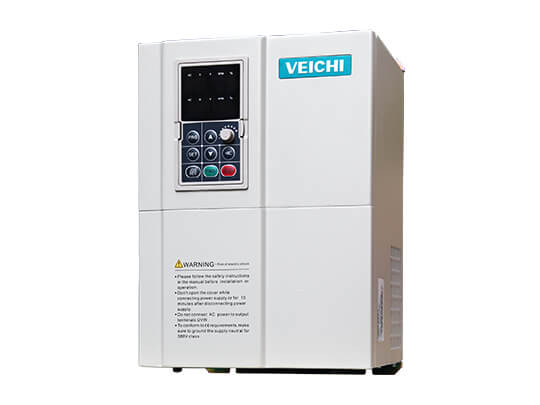

Specjalny napęd wciągnika AC70T
- Automatyczny przyrost prędkości przy niewielkim obciążeniu lub pustym haku, dopasowujący się do optymalnej prędkości roboczej
- Utrzymanie momentu obrotowego przy zerowej prędkości zapobiega poślizgowi hamulca na skutek długich opóźnień mechanicznych
- Funkcja sterowania synchronicznego zapewnia synchronizację dwóch mechanizmów podnoszących w celu zapewnienia bezpieczeństwa
- Funkcja antykolizyjna zapobiegająca kolizjom
Skontaktuj się z pomocą techniczną
E-mailOmówienie specjalnego napędu wciągnika AC70T
Napęd o specjalnej częstotliwości AC70T został specjalnie zaprojektowany do zastosowań przemysłowych. Ma doskonałe funkcje, dobry efekt ochronny (odporność na korozję w mgle solnej) i doskonałą wydajność, zapewniając bezpieczeństwo, niezawodność i wydajność maszyn dźwigowych. Nadaje się do napędu podnoszenia, pochylania, wózka, obrotu, wychylenia itp. w branżach takich jak maszyny portowe, maszyny okrętowe, maszyny budowlane, maszyny górnicze, dźwigi, suwnice bramowe, wciągniki elektryczne, dźwigi i wciągniki.
Funkcje
1. Małe obciążenie i duża prędkość.
2. Utrzymanie momentu obrotowego przy zerowej prędkości.
3. Synchroniczne sterowanie wieloma silnikami.
4. Funkcja antykolizyjna.
Funkcje

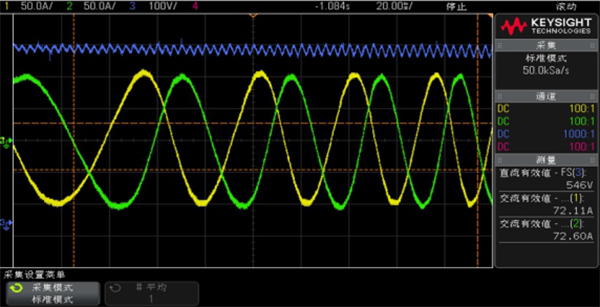

Stabilna praca przy niskiej częstotliwości i dużym momencie obrotowym
Płynny wyjściowy moment obrotowy 0,5 Hz/150%, zapewniający płynną pracę sprzętu dźwigowego podczas uruchamiania, podnoszenia i opadania.
Doskonałe tłumienie prądu i napięcia magistrali
Funkcja tłumienia prądu pozwala uniknąć częstych alarmów przetężenia falownika. Gdy prąd przekroczy bieżący punkt ochrony, funkcja tłumienia nadprądowego może w sposób ciągły ograniczać prąd w bieżącym punkcie ochrony, chroniąc w ten sposób bezpieczeństwo sprzętu i unikając alarmów nadprądowych spowodowanych nagłym obciążeniem lub zakłóceniami.

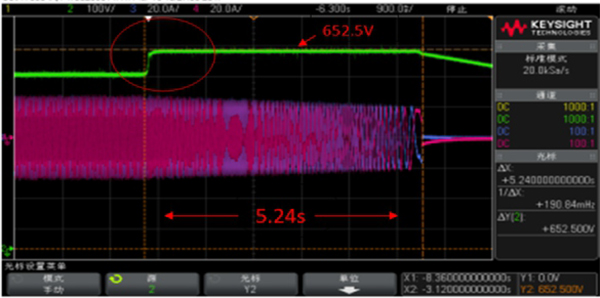

Funkcja tłumienia przepięcia pozwala uniknąć alarmu przepięcia falownika podczas przyspieszania i zwalniania. Gdy napięcie szyny falownika osiągnie lub przekroczy punkt ochrony podczas przyspieszania i zwalniania, funkcja tłumienia przepięć może automatycznie dostosować częstotliwość roboczą, aby stłumić wzrost napięcia szyny, chroniąc w ten sposób bezpieczeństwo sprzętu. Unikaj alarmu przepięcia spowodowanego wzrostem napięcia magistrali falownika.
Szeroki zakres prędkości
Zakres częstotliwości wyjściowej wynosi 0–320 Hz, co spełnia wymagania dotyczące powiadamiania o lekkim obciążeniu, dużym obciążeniu i niskiej prędkości sprzętu dźwigowego oraz poprawia wydajność sprzętu.
Super przeciążalność
150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 sekund i 200% prądu znamionowego przez 0,5 sekundy.
Funkcja zabezpieczenia przed utknięciem (tryb zamkniętej pętli)
W przypadku wykrycia, że podczas pracy rzeczywista prędkość przekracza 115% prędkości znamionowej, falownik szybko wysyła sygnał hamowania w celu uruchomienia hamowania awaryjnego.
Dedykowana logika sterowania hamulcem
Steruj hamulcem (hamulcem) sprzętu podnoszącego, aby otwierał się i zamykał w rozsądnej sekwencji czasowej, aby zapewnić bezpieczeństwo i niezawodność systemu.
Szeroki zakres napięcia wejściowego
Automatyczna stabilizacja napięcia: aby zapewnić, że w przypadku spadku napięcia sieciowego moc wyjściowa będzie nadal spełniać wymagania dotyczące momentu obrotowego urządzeń dźwigowych, a dopuszczalny zakres wahań napięcia wejściowego wynosi ± 20%.
Zastosowania przemysłowe specjalnego napędu wciągnika AC70T
Zastosowania: Maszyny portowe, maszyny okrętowe, maszyny budowlane, maszyny górnicze, dźwigi, suwnice bramowe, wciągniki elektryczne, dźwigi i wciągniki itp.
Dane techniczne
| Zakres mocy | 750 W-200,000 W |
|---|
| Częstotliwość napięcia | Trójfazowe 380 V 50/60 Hz |
|---|---|
| Dopuszczalne wahania | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania/rozpiętość IEC61800-2 |
| Zamykanie prądu impulsowego | ≥0,94 (z dławikiem DC) |
| Sprawność falownika | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0～320Hz |
| Dokładność częstotliwości wyjściowej | ±5% maksymalnej wartości częstotliwości |
| Przeciążalność | 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 sekund, 200% prądu znamionowego przez 0,5 sekundy |
| Częstotliwość nośna | 0.6～15.0kHz |
|---|---|
| Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100; sterowanie wektorowe z PG, obciążenie znamionowe 1:1000 |
| Dokładność prędkości w stanie ustalonym | Sterowanie wektorowe bez PG: ≤1% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Sterowanie wektorem strumienia magnetycznego bez PG: 150% znamionowego momentu obrotowego przy 0,5 Hz |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; ustawienie analogowe: maksymalna częstotliwość×±0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 60,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
|---|---|
| Krzywa przyspieszania i hamowania | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S; cztery zestawy czasów przyspieszania i zwalniania, jednostka czasu to 0,01 s, najdłuższy to 650,00 s |
| Automatyczna regulacja napięcia | Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
| Automatyczne ograniczenie prądu | Automatycznie ograniczaj prąd podczas pracy, aby zapobiec częstym wyłączeniom spowodowanym nadmiernym prądem |
| Przetwarzanie chwilowej awarii zasilania | W przypadku chwilowej awarii zasilania, nieprzerwana praca może być zapewniona poprzez kontrolę napięcia magistrali |
| Kanał ustawienia częstotliwości | Ustawienie cyfrowe klawiatury, potencjometr klawiatury, analogowy zacisk napięciowy VS1, analogowy zacisk napięciowy VS2, analogowy zacisk prądowy AS, ustawienie komunikacji i wybór zacisku wielokanałowego, kombinacja kanałów głównego i pomocniczego. |
| Kanał wejściowy sprzężenia zwrotnego | Zacisk napięciowy VS1, zacisk napięciowy VS2, zacisk prądowy AS, ustawienie komunikacji, wejście impulsowe PUL |
| Uruchom kanał poleceń | Ustawienia panelu operacyjnego, ustawienia terminala zewnętrznego, ustawienia komunikacji |
| Sygnał wejściowy polecenia | Start, stop, obrót do przodu i do tyłu, impulsowanie, praca wielobiegowa, swobodne zatrzymanie, reset, wybór czasu przyspieszania i zwalniania, wybór kanału ustawienia częstotliwości, zewnętrzne zabezpieczenie przed awarią |
| Zewnętrzny sygnał wyjściowy | 2 wyjścia przekaźnikowe, 1 wyjście kolektorowe, wyjście 0-10V, wyjście 4-20mA, wyjście impulsowe częstotliwości |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych |
|---|
| Wyświetlacz LED | Dwuliniowy 4-cyfrowy wyświetlacz cyfrowy w kształcie tuby: Może monitorować stan 2 falowników |
|---|---|
| Kopia parametrów | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Częstotliwość wyjściowa, dana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, wartość sprzężenia zwrotnego PID, podana wielkość PID, temperatura modułu, stan zacisków wejściowych i wyjściowych itp. |
| Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, utrata fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzenie ochrony danych, aktualny stan działania błędu, usterka historyczna. |
| Miejsce instalacji | Wewnątrz wysokość jest niższa niż 1000 metrów, nie ma żrącego gazu i bezpośredniego światła słonecznego |
|---|---|
| Wilgotność temperaturowa | Od -10 ℃ do +40 ℃ (typ do montażu na ścianie), 20% ～ 90% RH (bez kondensacji) |
| wibracja | Mniej niż 0,5 g poniżej 20 Hz |
| Temperatura przechowywania | -25～+65℃ |
| Metoda instalacji | Naścienny |
| Poziom ochrony | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
