Zintegrowana maszyna do podnoszenia konstrukcji serii S200
- W pełni funkcjonalna, prosta konstrukcja i wydajna konserwacja.
- Zdalne sterowanie GPRS umożliwiające łatwe zarządzanie odległymi rynkami.
- Dostępne są urządzenia pomocnicze, a obsługa jest wygodniejsza i bezpieczniejsza.
- Potężna funkcja oprogramowania, uruchamianie i zatrzymywanie jest bardziej stabilne, a działanie jest bardziej niezawodne.
Katalog
Skontaktuj się z pomocą techniczną

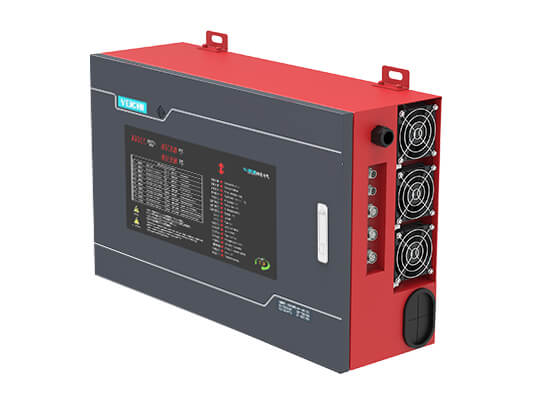

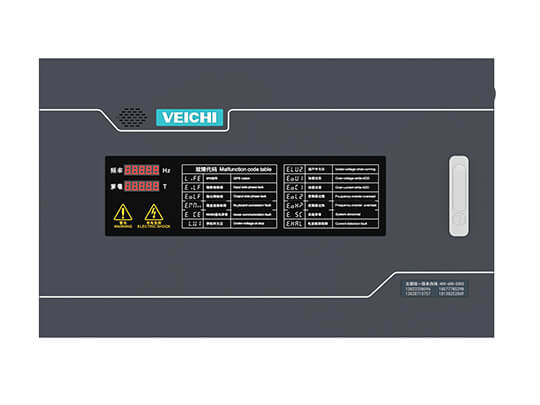

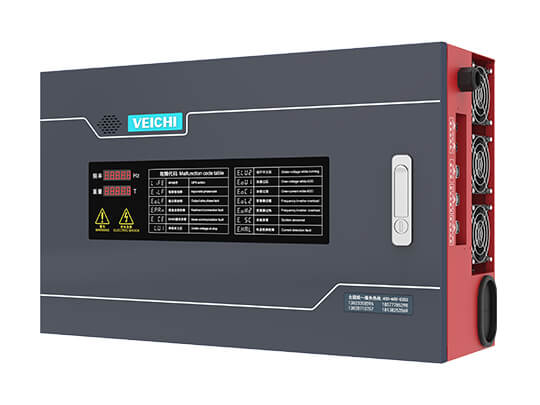

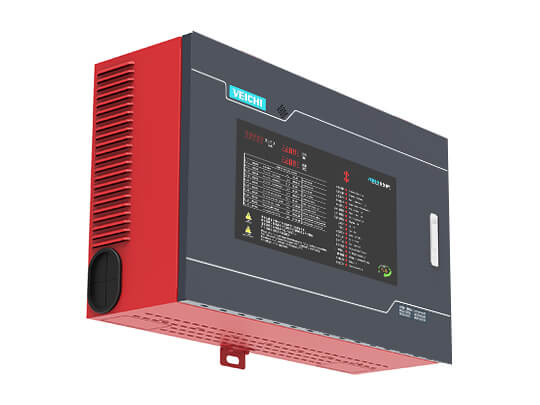

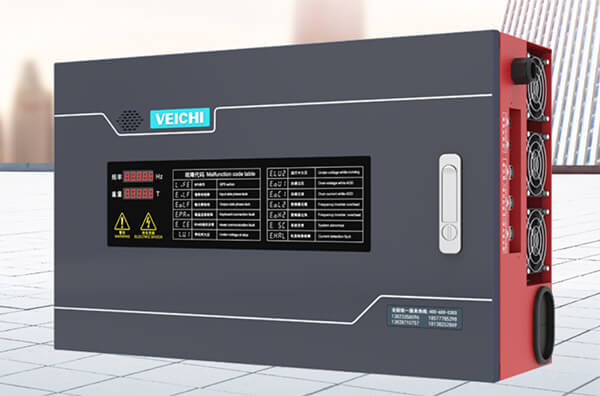

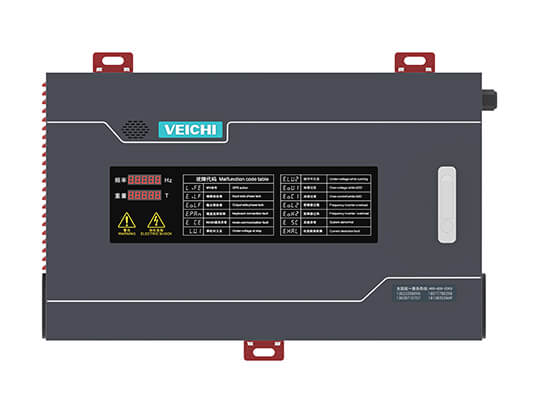

E-mailOmówienie zintegrowanego napędu do podnoszenia konstrukcji S200-C4

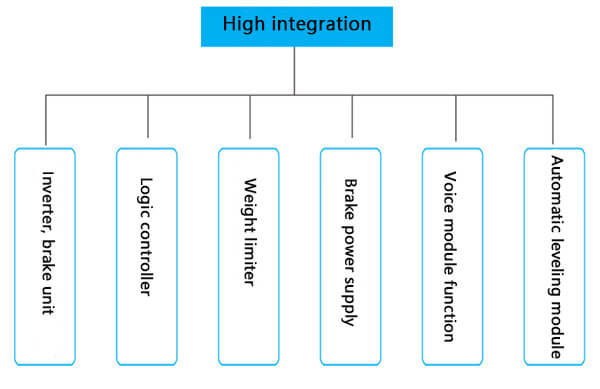

Zintegrowany napęd wciągnika budowlanego typu S200-C4/E4 to specjalny model opracowany do elektrycznego układu sterowania wciągnikiem budowlanym. Ustaw przetwornicę częstotliwości, moduł hamulca, sterownik logiczny, ogranicznik ciężaru, zasilacz hamulca itp. Zapewnij klientom kompletny program sterowania elektrycznego o wysokiej wydajności.
Aktualizacja funkcji
1. Profesjonalna platforma wektorowa o wysokiej wydajności, doskonały algorytm sterowania silnikiem.
2. Funkcja wykrywania momentu hamowania.
3. Funkcja automatycznego testu oszczędza czas przed opuszczeniem fabryki i poprawia efektywność dostaw.
4. Interaktywny system interfejsu człowiek-maszyna HMI.
Innowacje technologiczne
1. Zaprojektowane z interfejsami górnej i dolnej granicy opóźnienia, które są od siebie niezależne i nie kolidują ze sobą, i mogą szybko włączać biegi o dużej prędkości, aby poprawić wydajność przenoszenia sprzętu.
2. Automatyczne poziomowanie: uproszczenie skomplikowane i sprawiają, że operacja jest bardziej przyjazna dla użytkownika.
3. Miękkie zabezpieczenie ograniczające, dokładne sprzężenie zwrotne pozycji w czasie rzeczywistym za pośrednictwem enkodera wysokości; nawet jeśli górna i dolna granica nie powiedzie się. Upewnij się, że podnośnik nie pędzi w górę i nie przysiada na dole.
4. Optymalizacja zwalniania, odpowiednia w przypadku „modernizacji starych maszyn”. bez warunków granicznych opóźnienia.
Zoptymalizowana struktura
1. Istnieją różne sposoby wchodzenia i wychodzenia z linii, aby zaspokoić potrzeby różnych klientów.
2. W projekcie łatwości konserwacji, środkowa tablica przyjmuje prawe otwierane drzwi; urządzenie ma budowę modułową i nie ma skomplikowanego obwodu peryferyjnego.

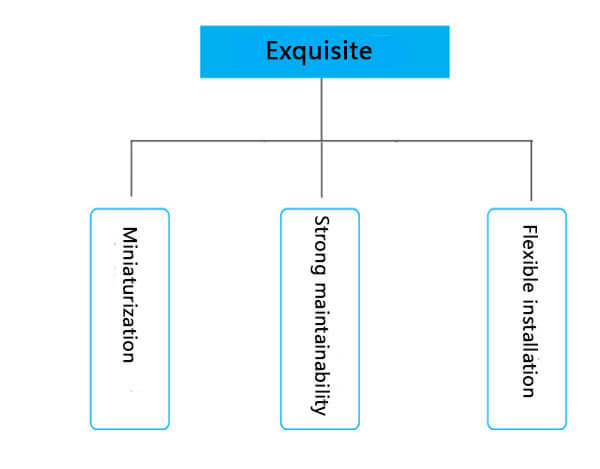

Ulepszenie kształtu
Wykwintne i piękne, proste i eleganckie, o bardziej skoordynowanych proporcjach.
Funkcje
Doskonała funkcja ochronna
1. Zabezpieczenie przed utratą fazy wejściowej i wyjściowej.
2. Zabezpieczenie przed zwarciem silnika.
3. Zabezpieczenie przed zwarciem modułu hamulcowego.
4. Zabezpieczenie nadprądowe i przeciążeniowe.
5. Zabezpieczenie przed zwarciem zasilania hamulca.
6. Zabezpieczenie podnapięciowe i przepięciowe.

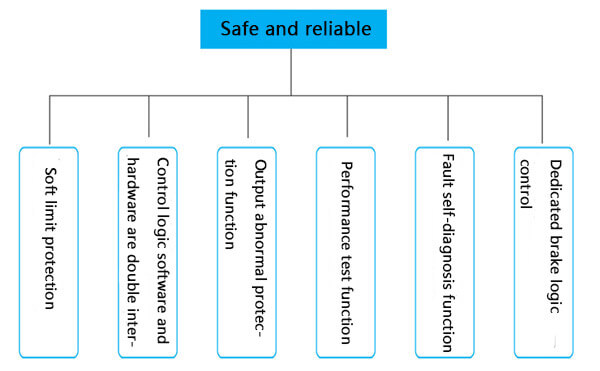

Kompletne funkcje oprogramowania
1. Oprogramowanie i sprzęt logiki sterującej są podwójnie powiązane.
2. Funkcja zabezpieczenia przed miękkim ograniczeniem.
3. Funkcja zabezpieczenia od nieprawidłowego wyjścia.
4. Funkcja testu wydajności.
5. Dedykowane sterowanie logiczne hamulcem.
6. Śledzenie funkcji ciśnienia i prędkości.
7. Funkcja autodiagnostyki usterek.

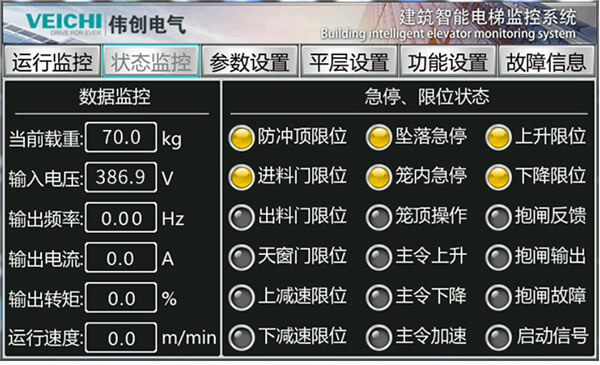

Dzięki wizualnemu systemowi kontroli konserwacja jest wygodniejsza

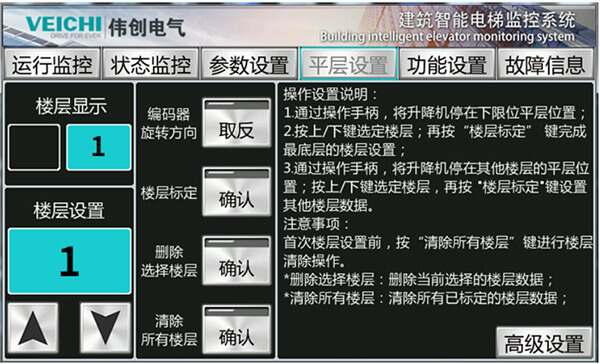

Funkcja automatycznego poziomowania
Kompleks jest uproszczony, nauka na podłodze jest wygodna, a projekt jest bardziej humanitarny.

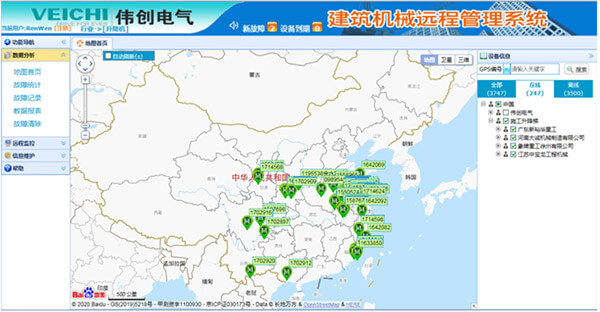

System zdalnego monitorowania IOT
Lokalizacja wyposażenia maszyn, monitorowanie online, zdalna diagnostyka usterek; aby zapewnić klientom największą gamę usług o wartości dodanej.
Wideo zintegrowanego napędu do podnoszenia konstrukcji S200-C4
Zastosowania przemysłowe zintegrowanej maszyny do podnoszenia konstrukcji serii S200
Zastosowania: Windy budowlane.
Dane techniczne
| Zakres mocy | 37,000 W-45,000 W |
|---|
| Częstotliwość napięcia | Trójfazowe 380 V 50/60 Hz |
|---|---|
| Dopuszczalne wahania | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
| Zamykanie prądu impulsowego | Mniej niż prąd znamionowy |
| Sprawność falownika | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ wydanie, mniejszy błąd niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0～600Hz |
| Przeciążalność | 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 s, 200% prądu znamionowego przez 0,5 s |
| Wyjście oświetleniowe | AC220V |
| Zasilanie hamulca | DC195V |
| Zasilanie ekranu dotykowego | DC24V |
| Naprawiono wejście | Limit drzwi wlotowych, limit drzwi wylotowych, limit drzwi świetlików, limit rosnący, limit malejący, górny limit zwalniania, dolny limit zwalniania, limit przekroczenia, sprzężenie zwrotne hamulca, zatrzymanie awaryjne, zatrzymanie awaryjne w zatrzymaniu klatki, główne polecenie gotowe, główne polecenie jest wyłączony, główne polecenie zostaje przyspieszone, klatka zostaje uruchomiona, usterka zostaje zresetowana, włącznik oświetlenia, przycisk paliwa, konwersja moc/częstotliwość, górna operacja klatki i dedykowany port do testu upadku. |
|---|---|
| Naprawiono wyjście | Wyjście o zmiennej częstotliwości, częstotliwość sieciowa do przodu, częstotliwość sieciowa do tyłu, wyjście robocze, wyjście błędu |
| Tryb sterowania silnikiem | Sterowanie V/F bez PG, sterowanie wektorowe bez PG, sterowanie V/F z PG, sterowanie wektorowe z PG |
|---|---|
| Modulacja | Zoptymalizuj modulację PWM wektora przestrzennego |
| Częstotliwość nośna | 0.7～16.0kHz0 |
| Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100; sterowanie wektorowe z PG, obciążenie znamionowe 1:1000 |
| Dokładność prędkości w stanie ustalonym | Sterowanie wektorowe bez PG: ≤2% znamionowej prędkości synchronicznej; sterowanie wektorowe z PG: ≤0,05% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Sterowanie wektorowe bez PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; Sterowanie wektorowe z PG: 200% momentu znamionowego przy 0 Hz |
| Reakcja momentu obrotowego | Sterowanie wektorowe bez PG: <20ms; Sterowanie wektorowe z PG: <10 ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; ustawienie analogowe: maksymalna częstotliwość×±0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
|---|---|
| Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ~ 100,0%; ręczne wspomaganie momentu obrotowego 0,0% ~ 30,0% |
| Krzywa V/F | Cztery metody: liniowa krzywa charakterystyki momentu obrotowego, samodzielnie ustawiana krzywa U/F, zmniejszona charakterystyka momentu obrotowego (moc 1,1 ~ 2,0), kwadratowa krzywa U/F |
| Krzywa przyspieszania i hamowania | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekroczyć napięcia wejściowego) |
| Automatyczna regulacja napięcia | Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
| Kanał ustawienia częstotliwości | Cyfrowe ustawienie klawiatury, potencjometr klawiatury, analogowy zacisk napięcia VS, analogowy zacisk napięcia/prądu AI, analogowy zacisk prądu AS, ustawienia komunikacji i wybór zacisku wielokanałowego, kombinacja kanałów głównego i pomocniczego, karta rozszerzeń, można przełączać na różne sposoby. |
| Uruchom kanał poleceń | Ustawienia panelu operacyjnego, ustawienia terminala zewnętrznego, ustawienia komunikacji, ustawienia karty rozszerzeń |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, szybka ochrona, ochrona przed utratą fazy wejściowej i wyjściowej, ochrona przed przeciążeniem obciążenia. |
|---|
| Wyświetlacz LED | Dwuliniowy 5-cyfrowy wyświetlacz cyfrowy w kształcie tuby: Może monitorować stan 2 falowników |
|---|---|
| Kopia parametrów | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Wszystkie parametry grupy parametrów monitorowania, takie jak częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, wielkość sprzężenia zwrotnego PID, zadana wielkość PID, temperatura modułu itp. |
| Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, zanik fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzenie ochrony danych, aktualny stan pracy, usterka historyczna |
| Miejsce instalacji | Jeśli wysokość jest niższa niż 1000 metrów, obniżenie wartości znamionowych w przypadku stosowania powyżej 1000 metrów, zmniejszenie wartości znamionowych o 1% na każde 100 metrów Brak kondensacji, oblodzenia, deszczu, śniegu, gradu itp., promieniowanie słoneczne mniejsze niż 700 W/m2, ciśnienie 70 ~ 106 kPa |
|---|---|
| Wilgotność temperaturowa | Od -10 ℃ do +50 ℃, można zastosować obniżenie wartości znamionowych powyżej 40 ℃, maksymalna temperatura wynosi 60 ℃ (praca bez obciążenia) 5% ~ 95% wilgotności względnej (bez kondensacji) |
| wibracja | Przy 9 ~ 200 Hz, 5,9 m/s2 (0,6 g) |
| Temperatura przechowywania | -30～+60℃ |
| Metoda instalacji | Naścienny |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
