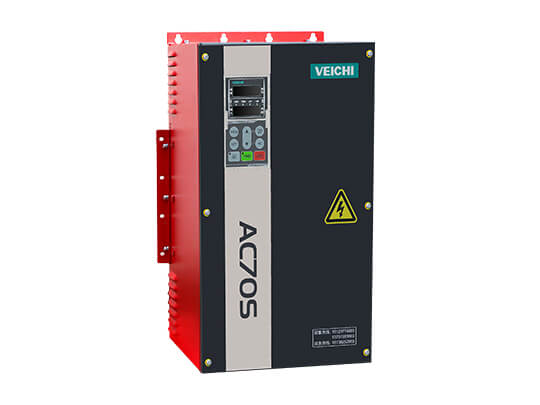

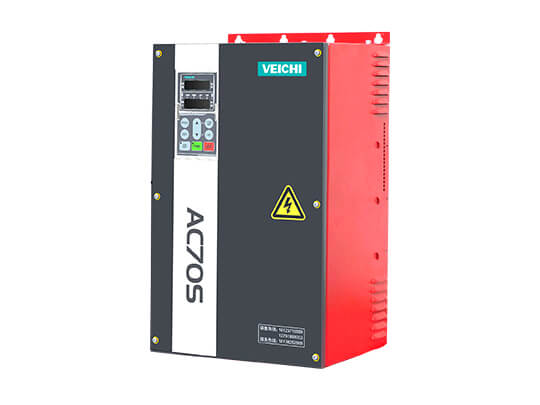

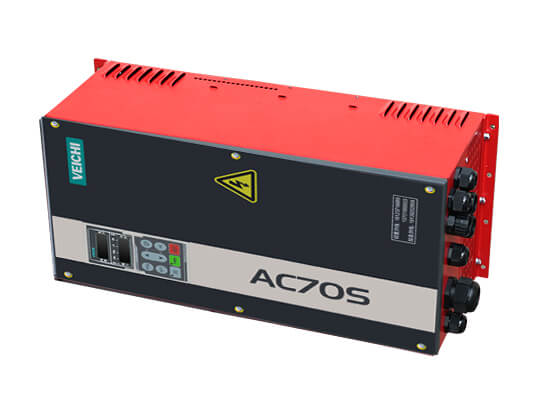

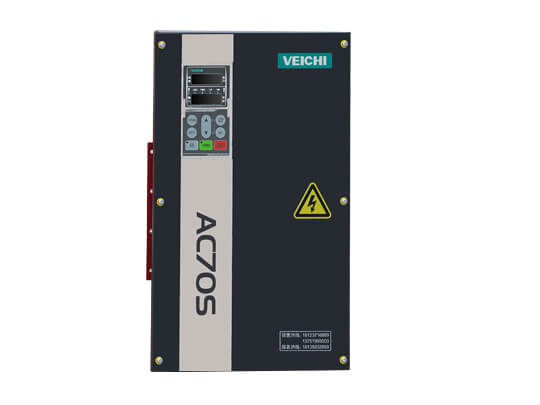

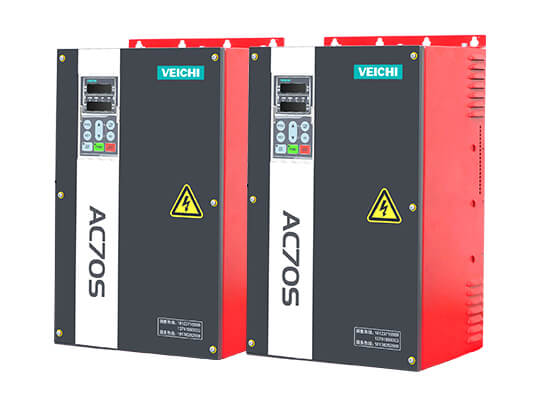

Specjalny napęd AC70S do windy budowlanej
- Nie ma potrzeby zmiany parametrów falownika, o ile przewody są prawidłowo podłączone, po włączeniu maszyny może on normalnie pracować.
- Dokładne lądowanie można osiągnąć przy dowolnej prędkości;
- Operator klawiatury może wyświetlać górną i dolną granicę, sygnały rosnące i malejące, co jest wygodne w utrzymaniu systemu;
- Płynna praca, brak uderzeń, zmniejszają ścieranie konstrukcji mechanicznej i wrażliwych części;
Skontaktuj się z pomocą techniczną
E-mailWprowadzenie do produktu
Napęd z funkcją dokowania specjalnie zaprojektowany do transformacji starych wind. Integracja przetwornicy częstotliwości, modułu hamulca i wskaźnika stanu ułatwia konserwację sprzętu na miejscu i minimalizuje koszty transformacji konwersji częstotliwości windy budowlanej.
Funkcje
1. Bezpieczny i niezawodny: specjalna funkcja sterowania logiką hamulca, poprzez częstotliwość zwalniania i prąd zwalniania, aby dotrzeć do hamulca, aby zapewnić jego bezpieczeństwo i niezawodność.
2. Wysoki stosunek wydajności do ceny: w porównaniu z kompletnym zestawem szaf z inwerterami cena jest tańsza, a wydajność porównywalna.
3. Humanizowana konstrukcja: Nie ma potrzeby zmiany parametrów falownika, o ile przewody są prawidłowo podłączone, może on normalnie działać po włączeniu maszyny.
4. Transformacja jest prosta: nie ma potrzeby dodawania urządzeń ograniczających zwalnianie, nie ma konieczności wymiany stołu operacyjnego; dokładne lądowanie można osiągnąć przy dowolnej prędkości.
5. Wygodna konserwacja: operator klawiatury może wyświetlać górną i dolną granicę, sygnały rosnące i malejące, co jest wygodne w przypadku konserwacji systemu.
6. Wydłuż żywotność mechaniczną: płynna praca, brak uderzeń, zmniejsz ścieranie konstrukcji mechanicznej i wrażliwych części, wydłuż czas użytkowania silnika i hamulca tarczowego oraz skutecznie zwiększ żywotność windy budowlanej.
Zastosowania przemysłowe specjalnego napędu AC70S do wind budowlanych
Zastosowania: Winda budowlana.
Dane techniczne
| Zakres mocy | 30,000 W-37,000 W |
|---|
| Częstotliwość napięcia | Trójfazowe 380 V 50/60 Hz Trójfazowe 220 V 50/60 Hz |
|---|---|
| Dopuszczalne wahania | Napięcie: 320 V ~ 440 V; Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5% Stopień zniekształcenia spełnia wymagania normy IEC61800-2 |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0~120Hz |
| Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
| Przeciążalność | 150% prądu znamionowego 60 s, 180% prądu znamionowego 10 s, 200% prądu znamionowego 0,5 s |
| Tryb sterowania silnikiem | Sterowanie wektorowe bez PG, sterowanie wektorowe z PG, sterowanie V/F |
|---|---|
| Częstotliwość nośna | 0,6 ~ 15,0 kHz, losowa modulacja nośnej |
| Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100 Sterowanie wektorowe z PG, obciążenie znamionowe 1:1000 |
| Dokładność prędkości w stanie ustalonym | Sterowanie wektorowe bez PG: ≤1% znamionowej prędkości synchronicznej Sterowanie wektorowe z PG: ≤0,02% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Sterowanie wektorowe bez PG: 180% momentu znamionowego przy 0,5 Hz: Sterowanie wektorowe momentu obrotowego z PG: 200% momentu znamionowego przy 0 Hz |
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz Czas hamowania: 0,0 ~ 60,0 s Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
|---|---|
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie 50-100% (wyjście nie może przekroczyć napięcia wejściowego) |
| Kanał ustawienia częstotliwości | Ustawienie cyfrowe klawiatury, potencjometr klawiatury, ustawienie komunikacji, wybór terminala wielokanałowego |
| Uruchom kanał poleceń | Ustawienia panelu operacyjnego, ustawienia terminala zewnętrznego, ustawienia komunikacji |
| Zewnętrzny sygnał wejścia/wyjścia | 8 wejść logicznych, 1 szybkie wejście impulsowe, 2 wejścia analogowe, 2 wyjścia analogowe, 2 wyjścia przekaźnikowe, 1 wyjście kolektorowe i 1 interfejs komunikacyjny RS485 |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, przegrzanie, przepięcie |
|---|
| Miejsce instalacji | W pomieszczeniu, nie wyżej niż 1000 m nad poziomem morza, bez gazów korozyjnych i bezpośredniego światła słonecznego |
|---|---|
| Wilgotność temperaturowa | Minus 10 do plus 40°C, 20% do 95% RH (bez kondensacji) |
| wibracja | Mniej niż 0,5 g poniżej 20 Hz |
| Temperatura przechowywania | -25~+60℃ |
| Poziom ochrony | IP25 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
