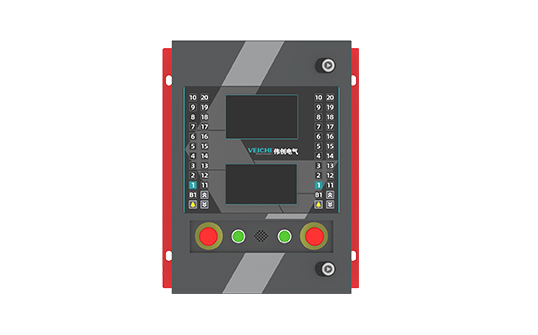

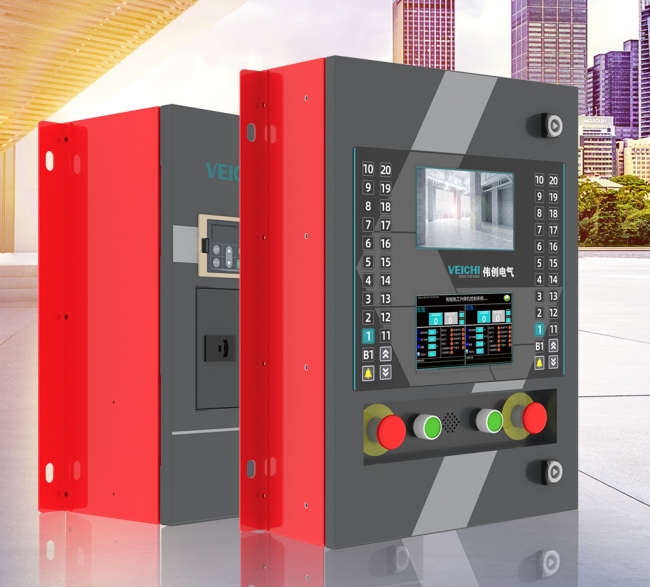

Inteligentny system sterowania podnoszeniem materiału S100
- Inteligentną jazdę, prostą obsługę i automatyczną pracę windy towarowej można kontrolować za pomocą dolnej klatki lub walizki operacyjnej.
- Funkcja przywoływania piętra, z funkcjami przywoływania wind i powrotu do stacji bazowej.
- Funkcja monitorowania wideo pomaga kierowcy łatwo sprawdzić otaczające przeszkody i personel podczas pracy.
- Wbudowane wykrywanie humanoidów AI może ograniczyć działanie windy towarowej w przypadku naruszenia zasad przewozu osób.
Skontaktuj się z pomocą techniczną
E-mailWprowadzenie do produktu

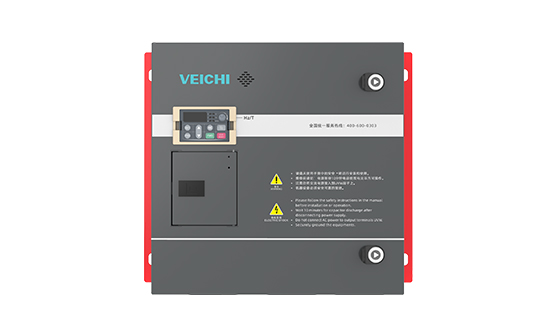

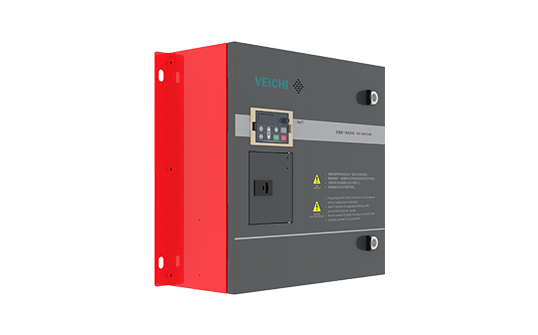

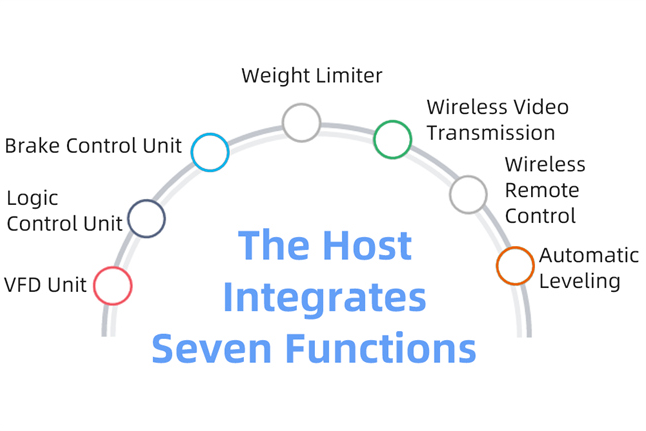

S100 to specjalny model opracowany dla inteligentnego systemu sterowania windami do budowy ładunków, obejmujący VFD, ekran dotykowy HMI, inteligentne (bezzałogowe) kierowanie, wykrywanie humanoidów, interakcję człowiek-komputer, inteligentną diagnostykę, bezprzewodowe zdalne sterowanie, bezprzewodową transmisję wideo , automatyczne poziomowanie itp. Zapewnij klientom wydajne, kompletne rozwiązania w zakresie sterowania elektrycznego dla wciągników materiałowych.
Funkcje hosta dysku
- Funkcja autodiagnostyki usterek: pomaga użytkownikom w szybkim rozwiązywaniu problemów i zwiększaniu wydajności konserwacji.
- Inteligentne komunikaty głosowe: przypomnienie w czasie rzeczywistym o zatrzymaniu awaryjnym, usterce i nieprawidłowym stanie limitu.
Wbudowany moduł dużej mocy 30 dBm, wysoka czułość odbioru i moc nadawania, duża zdolność penetracji, duża odległość transmisji i doskonała zdolność przeciwzakłóceniowa.

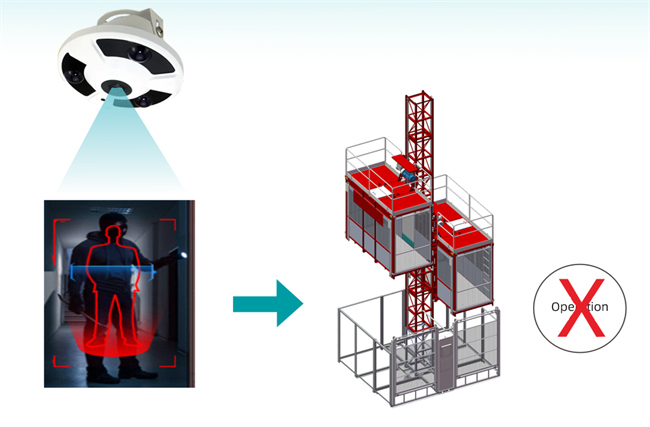

Wbudowane wykrywanie humanoidów AI, gdy zostanie wykryte, że ktoś jedzie windą, działanie windy towarowej zostanie ograniczone, a alarm głosowy będzie włączony, dopóki osoba nie opuści klatki

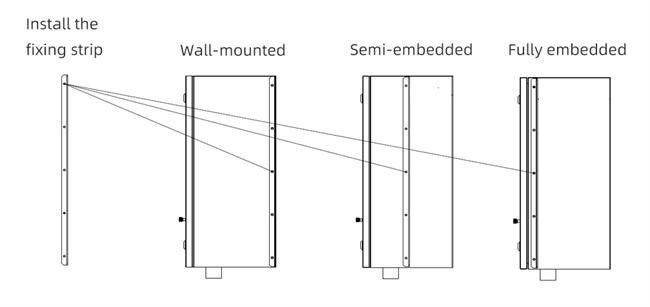

Różne metody instalacji
Dostępne są metody instalacji naściennej, częściowo osadzonej i całkowicie osadzonej.
- Inteligentne komunikaty głosowe, przypomnienia w czasie rzeczywistym o zatrzymaniu awaryjnym, usterce i nieprawidłowym stanie limitu.
- Funkcja monitoringu wideo zbiera obrazy w klatce i przesyła je na ekran monitorujący, dzięki czemu operator może sprawdzić sytuację wewnątrz i zapewnić bezpieczeństwo operacji.
Powrót do funkcji sterowania stacją bazową
Gdy spełnią się warunki pracy windy, naciśnij klawisz piętra docelowego, a winda automatycznie wjedzie na piętro docelowe; po wyładunku materiału zamknij drzwi wyładowcze, naciśnij przycisk wywołujący piętro, a winda automatycznie pojedzie na pierwsze piętro.

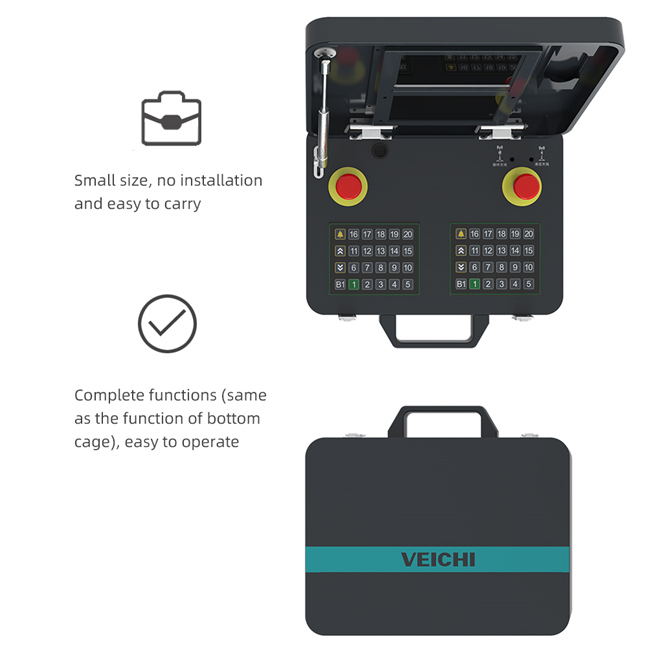

Funkcje przenośnego panelu operacyjnego
Klienci mogą wybierać pomiędzy przenośną skrzynką sterowniczą lub dolną skrzynką klatkową w zależności od swoich potrzeb.

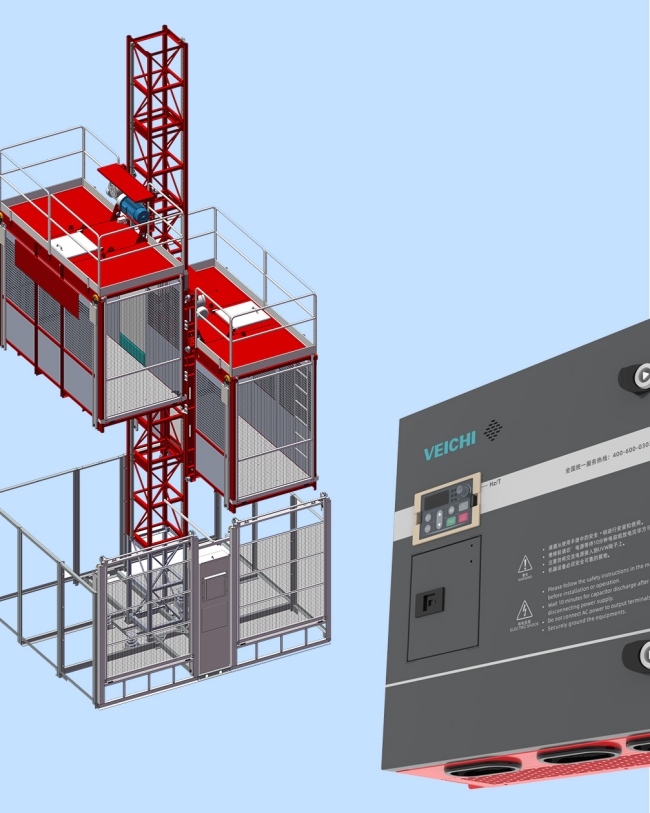

Zastosowania przemysłowe systemu sterowania wciągnikiem budowlanym S100
Zastosowania: Windy budowlane.
Dane techniczne
| Częstotliwość napięcia | Trójfazowe 380 V 50/60 Hz |
|---|---|
| Dopuszczalne wahania | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
| Zamykanie prądu impulsowego | Mniej niż prąd znamionowy |
| Sprawność falownika | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0～600Hz |
| Dokładność częstotliwości wyjściowej | ±5% maksymalnej wartości częstotliwości |
| Przeciążalność | 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 s, 200% prądu znamionowego przez 0,5 s |
| Wyjście oświetleniowe | AC220V/0,3A, później zostanie zaktualizowany do DC24V |
| Tryb sterowania silnikiem | Sterowanie V/F |
|---|---|
| Modulacja | Zoptymalizuj modulację PWM wektora przestrzennego |
| Częstotliwość nośna | 0.7～16.0kHz0 |
| Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100; sterowanie wektorowe z PG, obciążenie znamionowe 1:1000 |
| Dokładność prędkości w stanie ustalonym | Sterowanie wektorowe bez PG: ≤2% znamionowej prędkości synchronicznej; sterowanie wektorowe z PG: ≤0,05% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Sterowanie wektorowe bez PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; Sterowanie wektorowe z PG: 200% momentu znamionowego przy 0 Hz |
| Reakcja momentu obrotowego | Sterowanie wektorowe bez PG: <20ms; Sterowanie wektorowe z PG: <10 ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; ustawienie analogowe: maksymalna częstotliwość×±0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
|---|---|
| Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ~ 100,0%; ręczne zwiększenie momentu obrotowego 0,0% ~ 30,0% |
| Krzywa V/F | Cztery metody: liniowa krzywa charakterystyki momentu obrotowego, samodzielnie ustawiana krzywa U/F, zmniejszona charakterystyka momentu obrotowego (moc 1,1 ~ 2,0), kwadratowa krzywa U/F |
| Krzywa przyspieszania i hamowania | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekroczyć napięcia wejściowego) |
| Automatyczna regulacja napięcia | Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
| Natychmiastowe leczenie awarii zasilania | Nieprzerwana praca dzięki kontroli napięcia magistrali w przypadku chwilowej awarii zasilania |
| Automatyczne ograniczenie prądu | Automatyczne ograniczenie prądu podczas pracy, aby zapobiec częstym wyzwalaniom z powodu przetężenia |
| Funkcje standardowe | Śledzenie prędkości i restart po wyłączeniu, częstotliwość skoku, kontrola górnego i dolnego limitu częstotliwości, prędkość wielosegmentowa, RS485, wyjście analogowe, wyjście impulsowe częstotliwości |
| Kanał ustawienia częstotliwości | Ustawienie cyfrowe klawiatury, nadawanie komunikacji i przełączanie trybu wyboru terminala wielokanałowego |
| Uruchom kanał poleceń | Ustawienia panelu operacyjnego, ustawienia terminala zewnętrznego, ustawienia komunikacji, ustawienia karty rozszerzeń |
| Sterowanie czasem hamowania | Wbudowana profesjonalna funkcja sterowania hamulcem trzymającym do podnoszenia |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, szybka ochrona, ochrona przed utratą fazy wejściowej i wyjściowej, ochrona przed przeciążeniem obciążenia. |
|---|
| Wyświetlacz LED | Dwuliniowy 5-cyfrowy wyświetlacz cyfrowy w kształcie tuby: Może monitorować stan 2 falowników |
|---|---|
| Kopia parametrów | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Wszystkie parametry grupy parametrów monitorowania, takie jak częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, wielkość sprzężenia zwrotnego PID, zadana wielkość PID, temperatura modułu itp. |
| Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, zanik fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzenie ochrony danych, aktualny stan pracy, usterka historyczna |
| Miejsce instalacji | Jeśli wysokość jest niższa niż 1000 metrów, obniżenie wartości znamionowych w przypadku stosowania powyżej 1000 metrów, zmniejszenie wartości znamionowych o 1% na każde 100 metrów Brak kondensacji, oblodzenia, deszczu, śniegu, gradu itp., promieniowanie słoneczne mniejsze niż 700 W/m2, ciśnienie 70 ~ 106 kPa |
|---|---|
| Wilgotność temperaturowa | Od -10 ℃ do +50 ℃, można zastosować obniżenie wartości znamionowych powyżej 40 ℃, maksymalna temperatura wynosi 60 ℃ (praca bez obciążenia) 5% ~ 95% wilgotności względnej (bez kondensacji) |
| Wibracja | Przy 9 ~ 200 Hz, 5,9 m/s2 (0,6 g) |
| Temperatura przechowywania | -30～+60℃ |
| Metoda instalacji | Naścienny |
| Poziom ochrony | IP23 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
