System zdalnego monitorowania i zarządzania IOT firmy VEICHI

Przegląd systemu

System zdalnego monitorowania i zarządzania IOT firmy VEICHI to samodzielnie opracowana, wielowarstwowa architektura, niezawodna, bezpieczna, skalowalna i posiadająca inną rozsądną hierarchiczną konstrukcję systemu monitorowania IOT, którą można zdalnie monitorować i zarządzać , konserwowane i analizowane. Interfejs jest przyjazny, prosty w obsłudze, w pełni funkcjonalny, kompatybilny ze wszystkimi produktami firmy, a także spełnia wymagania dostępu niektórych konkretnych urządzeń. Może rozwiązać różne problemy w różnych branżach ze względu na skomplikowane środowisko sprzętu, co powoduje problemy, takie jak zarządzanie, konserwacja i monitorowanie, dzięki czemu praca jest mądrzejsza i wydajniejsza.

Struktura systemu

Podstawową architekturę systemu VEICHI IOT pokazano na poniższym rysunku. Składa się głównie z warstwy urządzenia (urządzenie, moduł bezprzewodowej transmisji danych), warstwy przetwarzania danych (serwer bramy, serwer aplikacji i baza danych) oraz warstwy wyświetlania platformy (WEB + aplikacja mobilna). Moduł bezprzewodowej transmisji danych służy jako medium transmisyjne, a interakcja danych między końcem urządzenia a serwerem w tle jest połączona, a sieć rozległa nie jest ograniczona ograniczeniami geograficznymi, a ostatecznie celem zdalnego inteligentnego nadzoru jest osiągnięty. System VEICHI IOT ma szerokie zastosowanie i skalowalność i może być stosowany w falownikach ogólnego przeznaczenia, falownikach specjalnych (takich jak sprężarki powietrza, falowniki pomp fotowoltaicznych, windy i żurawie wieżowe), serwomechanizmach, sterownikach PLC itp. Aby pomóc klientom&39; produkcja i usługi zmierzają w stronę cyfryzacji i inteligencji.

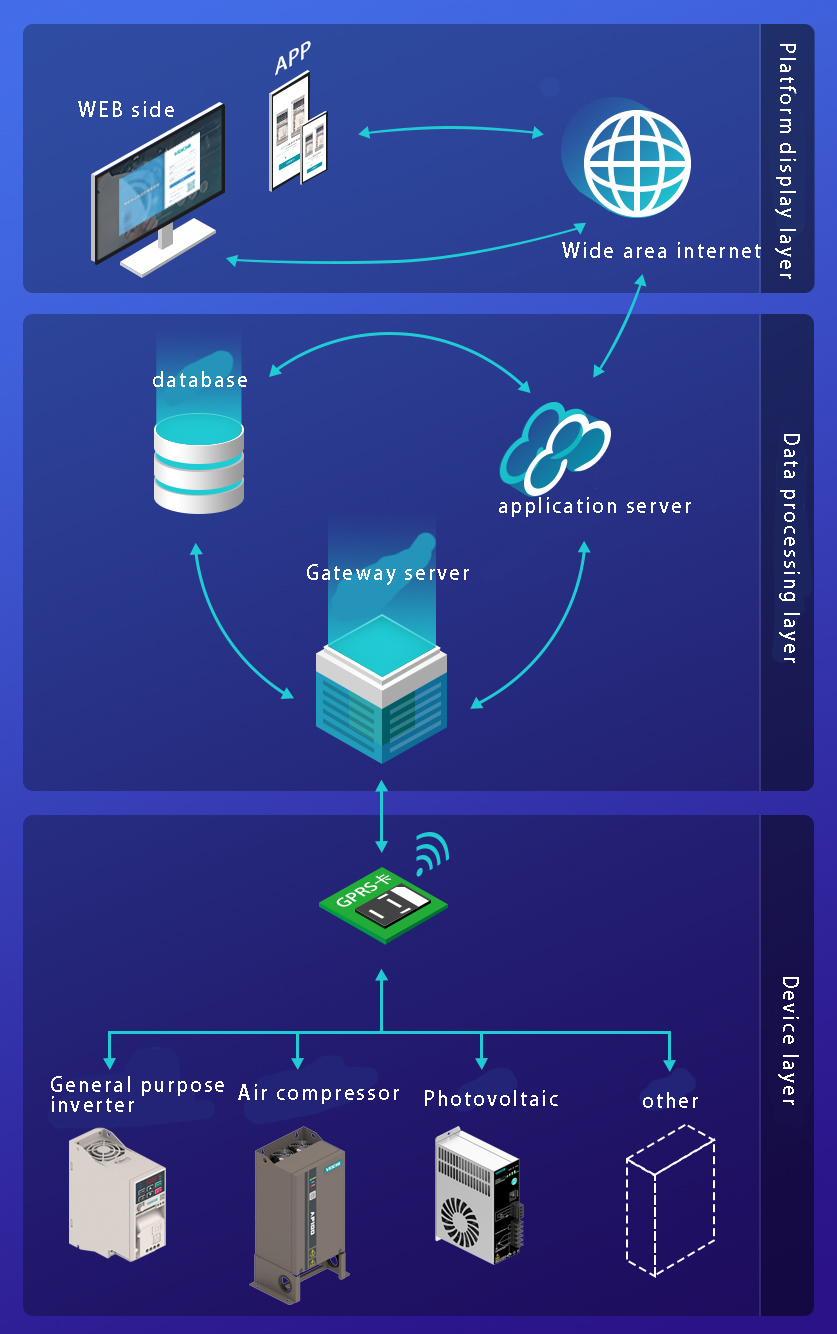

Podstawowa architektura systemu VEICHI IOT

2.1 Warstwa urządzenia

Warstwa urządzeń obejmuje urządzenia i moduły transmisji bezprzewodowej.

Urządzenie

W tym falowniki ogólnego przeznaczenia, falowniki specjalne (takie jak sprężarki powietrza, falowniki pomp fotowoltaicznych, windy i żurawie wieżowe), serwa, sterowniki PLC, ekrany dotykowe itp. firmy VEICHI, wszystkie obsługują dostęp do modułów transmisji bezprzewodowej, a poniżej znajdują się: kilka wprowadzenia na temat produktów:

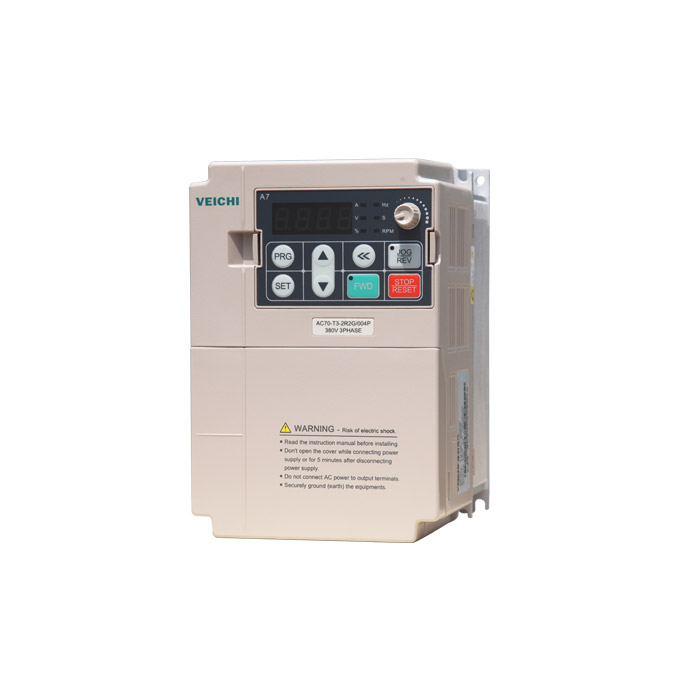

Przetwornica częstotliwości ogólnego przeznaczenia: używana do konwersji częstotliwości w celu regulacji prędkości silnika, szeroko stosowana w różnych gałęziach przemysłu, takich jak budownictwo, tekstylia, opakowania, obrabiarki, przemysł chemiczny, kablowy i inne, obecnie ma AC10, AC70, AC200, AC300 i inne produkty. Cechy produktów firmy: szybki start i zatrzymanie, płynny i stabilny, może napędzać różne obciążenia (synchroniczne, asynchroniczne, wrzeciono elektryczne, serwo AC), obejmujące sterowanie V/F, separację ciśnienia i częstotliwości, otwarte i zamknięte wektor pętli, swobodny wybór prędkości i momentu obrotowego itp. Tryb sterowania wykorzystuje wiodący na świecie algorytm samouczenia się, który jest precyzyjny i spójny, obsługuje wiele typów kart rozszerzeń i nadaje się na różne okazje.

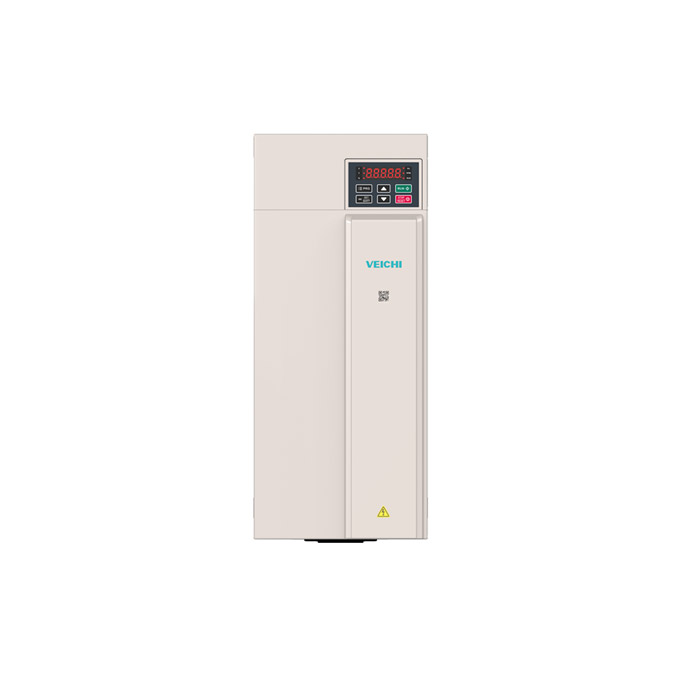

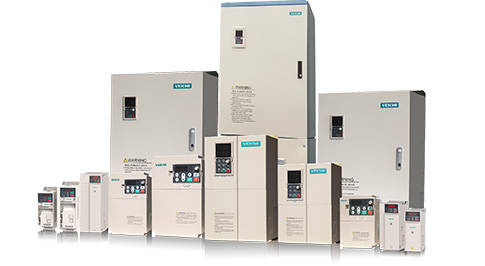

Przetwornica częstotliwości ogólnego przeznaczenia VEICHI

Sprężarka powietrza: stosowana głównie w scenariuszach sterowania pneumatycznego i pneumatycznego, obecnie dostępne produkty z serii sprężarek powietrza AC100, AP100. Cechy produktu firmy: zintegrowany host, wentylator, wentylator temperatury oleju, wykorzystujący wysokowydajny układ DSP TI, bardziej niezawodny i mniejszy hałas; pod ciśnieniem zasilania minimalny prąd roboczy, maksymalna moc wyjściowa, oszczędność energii; Technologia bezprzewodowej transmisji GPRS, zdalne monitorowanie pracy sprężarki powietrza w czasie rzeczywistym, inteligentne wykrywanie usterek, powiadamianie SMS-em; podczas pracy może bezpośrednio monitorować pole magnetyczne silnika, ostrzegać w odpowiednim czasie, zmniejszać prawdopodobieństwo utraty magnetyzmu silnika; z monitorowaniem temperatury silnika, aby zapobiec przegrzaniu PMSM. Nieodwracalne rozmagnesowanie; wysoki poziom ochrony, zapobiegający wysokiej temperaturze spowodowanej plamami oleju, pyłem metalowym i watą, odpowiedni na trudne okazje, takie jak obrabiarki i tekstylia.

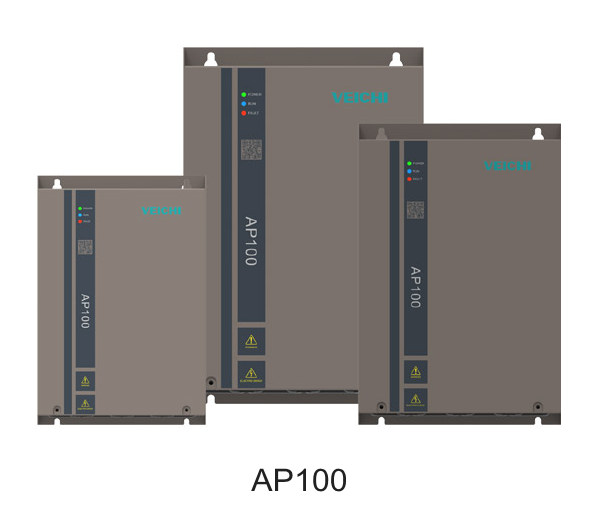

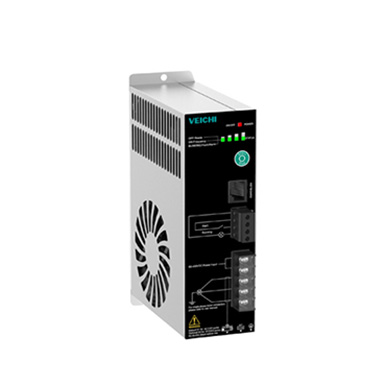

VEICHI AP10

Inwerter fotowoltaicznej pompy wodnej: stosowany jest głównie w nawadnianiu gospodarstw, uzdatnianiu wody w budynkach mieszkalnych, fontannach krajobrazowych, zaopatrzeniu w wodę w basenach, uzdatnianiu pustyni itp. Obecnie dostępne są produkty SI20, SI22, SI23, SI30 i inne. Cechy produktów firmy: opłacalna, wysoka wydajność, automatyczna technologia MPPT, śledzenie pełnego zakresu napięcia, może napędzać wiele różnych typów pomp (silniki synchroniczne z magnesami trwałymi, asynchroniczne, jednofazowe itp.), i ma różnorodne funkcje zabezpieczające (uśpienie, niska częstotliwość, suchość, przetężenie, minimalna moc itp.), z technologią transmisji bezprzewodowej (GPRS, Bluetooth, WIFI), obsługuje inteligentny IOT.

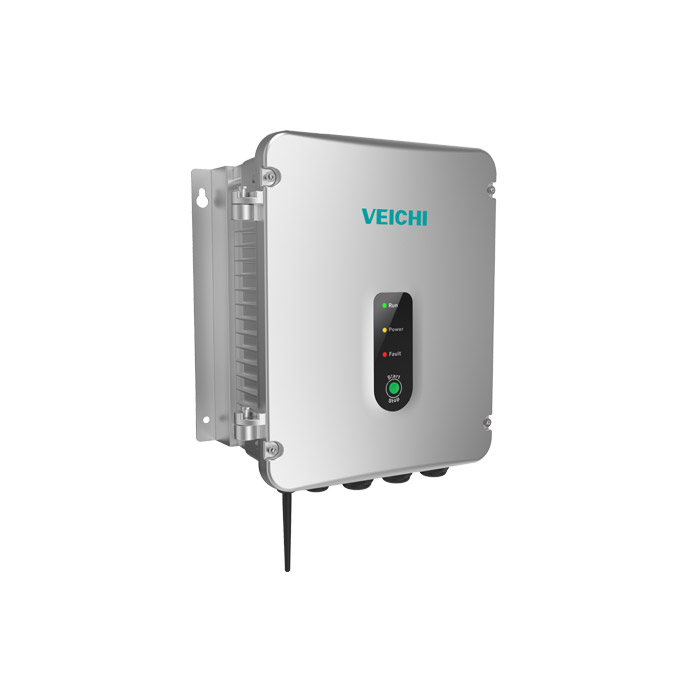

Inwerter pompy solarnej VEICHI SI20

Inwerter pompy solarnej VEICHI SI22

Inwerter pompy solarnej VEICHI SI23

Inwerter pompy solarnej VEICHI SI30

Moduł transmisji bezprzewodowej

Moduł transmisji bezprzewodowej to moduł realizujący transmisję bezprzewodową przy użyciu technologii bezprzewodowej i jest szeroko stosowany w różnych dziedzinach przemysłu.

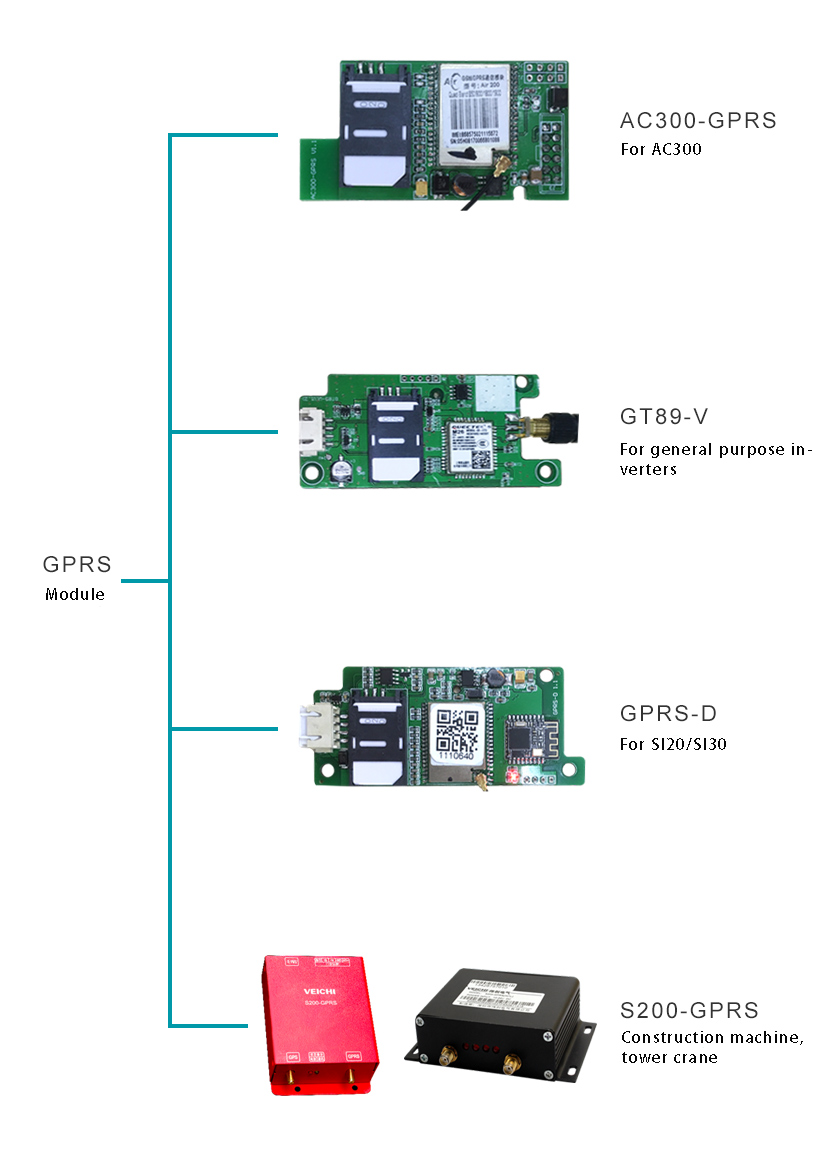

Bezprzewodowy moduł transmisji opracowany niezależnie przez firmę VEICHI to głównie moduł transmisji danych GPRS. Opiera się na mobilnej technologii komórkowej, zaprojektowanej zgodnie ze standardami branżowymi, zintegrowanym pozycjonowaniu i przetwarzaniu danych w jednym module, niewielkich rozmiarach, łatwym w instalacji, odpowiednim dla różnych obiektów przemysłowych. Firma uruchomiła szereg modułów GPRS, aby zaspokoić potrzeby różnych branż i stworzyć maksymalną wartość dla klientów. Obecnie firma posiada wbudowane i zewnętrzne moduły GPRS, w tym S200-GPRS (B), GPRS-D, GT89-V, AC300-GPRS i inne produkty. Firmowy moduł transmisji danych GPRS posiada następujące główne funkcje:

Automatyczna rejestracja: Po włączeniu modułu automatycznie zażąda rejestracji z serwera.

Wykrywanie pulsu: okresowo wysyła do serwera informacje o stanie online modułu.

Funkcja SMS: Użyj SMS-a do monitorowania wewnętrznych parametrów modułu.

Przejrzysta transmisja: obsługuje przezroczystą transmisję danych, ułatwiając klientom dostosowywanie niestandardowych protokołów.

Zdalna blokada: Zdalna blokada (funkcja opcjonalna) może zostać wdrożona w określonych branżach.

Pozycjonowanie w czasie rzeczywistym: moduł obsługuje przesyłanie w czasie rzeczywistym danych GPS i pozycjonowania stacji bazowej, aby śledzić lokalizację urządzenia.

Lokalizacja w czasie rzeczywistym: moduł obsługuje przesyłanie w czasie rzeczywistym danych GPS i pozycjonowania stacji bazowej w celu śledzenia lokalizacji urządzenia. Zdalna aktualizacja: moduł obsługuje zdalną aktualizację, którą można zaktualizować za pomocą jednego przycisku w Internecie platforma.

Raportowanie usterek: w przypadku awarii modułu lub urządzenia raportuje to do platformy w czasie rzeczywistym.

Karta SIM: obsługa dostępu do karty SIM w różnych krajach, ustaw wewnętrzny APN, aby szybko przełączyć się na sieć lokalną.

Karta SIM

Proces komunikacji modułu GPRS:
1. Moduł GPRS i urządzenie są połączone poprzez port szeregowy RS485 w celu gromadzenia danych urządzenia.
2. Po przetworzeniu dane pakietowe GPRS są wysyłane do stacji bazowej GSM i ostatecznie docierają do końca serwera bramy docelowej.
3. Komunikacja pomiędzy modułem GPRS a serwerem-bramką wykorzystuje protokół UDP firmy SOCKET.
4. Serwer bramy zwraca odpowiedź po otrzymaniu instrukcji, aby upewnić się, że polecenie zostało wykonane pomyślnie.

Proces komunikacji modułu GPRS

2.2 Warstwa przetwarzania danych

Warstwa przetwarzania danych składa się z trzech części: serwera bramy, bazy danych i serwera aplikacji. Wykorzystuje kluczowe technologie, takie jak wdrażanie rozproszone i duże współbieżne przetwarzanie, aby poprawić wydajność systemu i współbieżność.

Kluczowe technologie:

1. Wdrożenie rozproszone: w oparciu o moc obliczeniową i wąskie gardło wydajności pojedynczego serwera fizycznego, system nie może przyjąć funkcjonalnego, modułowego projektu integracji, a rozproszona usługa plików jest wdrażana na wielu różnych serwerach fizycznych w celu poprawy możliwości przetwarzania i przechowywania danych.

2. Wysokie przetwarzanie współbieżne: System obsługuje jednoczesną komunikację współbieżną pomiędzy terminalem wsadowym a serwerem. Zastosowanie technologii wielowątkowej poprawiło możliwości przetwarzania danych. Ponadto zastosowanie technologii buforowania, ekranowanie częstego dostępu do bazy danych spowodowało obciążenie wejść/wyjść, przenoszenie części danych do obszaru pamięci, prędkość wewnętrznej wymiany danych jest znacznie wyższa niż prędkość odczytu dysku, znacznie poprawiając wydajność systemu.

Rola serwera:

1. Serwer Gateway: Jako stacja transferowa do transmisji danych, z jednej strony dane zebrane przez moduł GPRS przesyłane są do serwera aplikacji i zapisywane dane, a z drugiej strony klient przetwarza polecenie obsługiwane przez WEB lub aplikację mobilną do protokołu i przekazuje ją do modułu GPRS. Serwer bramy jest odpowiedzialny za analizowanie przetwarzania logicznego, takiego jak pakiety protokołów danych, szyfrowanie i deszyfrowanie, przetwarzanie przekroczeń limitu czasu oraz filtrowanie pakietów błędów i nielegalnych pakietów danych. W celu poprawy bezpieczeństwa sieć wewnętrzna i sieć zewnętrzna są izolowane, dzięki czemu nie można uzyskać bezpośredniego dostępu do serwera zewnętrznego, aby zapewnić bezpieczeństwo serwera sieci wewnętrznej.

2. Serwer bazy danych: używany głównie do przechowywania danych i zarządzania nimi, z szybkimi i dokładnymi zapytaniami, strukturą danych, redundancją danych, udostępnianiem danych, niezależnością danych i innymi zaletami.

3.  Serwer aplikacji: używany głównie do analizowania i przetwarzania danych oraz zapewniania różnych interfejsów danych dla warstwy wyświetlania platformy, takich jak sprzęt zarządzający, parametry odczytu i zapisu, przeglądanie danych w czasie rzeczywistym, wyświetlanie błędów i tak dalej. Wszystkie interfejsy obsługują format JSON dla łatwego dostępu i można je również rozszerzyć na zewnętrzne interfejsy dla zewnętrznych wywołań systemowych.

2.3 Warstwa wyświetlania platformy

Warstwa wyświetlania platformy to głównie system WEB IOT i mobilna aplikacja kliencka niezależnie zbadane i opracowane przez firmę.

2.3.1 System WEB IOT

System WEB IOT przyjmuje architekturę B/S, użytkownicy muszą jedynie czytać w przeglądarce, jest odpowiedni dla komputera, przyjazny interfejs, kompletne funkcje i prosta obsługa.

Podstawowe funkcje strony internetowej są następujące:

Podstawowe funkcje strony internetowej

Monitorowanie w czasie rzeczywistym: monitorowanie w czasie rzeczywistym stanu i parametrów pracy sprzętu, takich jak częstotliwość, napięcie, moc itp., przy jednoczesnym dostosowywaniu danych branżowych, aby praca była wygodniejsza i szybsza.

Zdalne sterowanie: zdalnie przeglądaj i modyfikuj parametry urządzenia, takie jak uruchamianie, zatrzymywanie, resetowanie usterek, obsługa zdalnej blokady, funkcja odblokowywania, dzięki czemu praca jest mądrzejsza i wydajniejsza.

Pozycjonowanie GPS: śledzenie pozycjonowania w czasie rzeczywistym, inteligentne wyświetlanie pozycji.

Raport danych: raport danych można wyświetlić i wyeksportować w dowolnym momencie, aby uzyskać statystyki dotyczące czasu działania urządzenia. Obsługuje także wyświetlanie graficzne.

Analiza usterek: raportowanie usterek w czasie rzeczywistym pozwala zobaczyć przyczynę i rozwiązanie usterki, w każdej chwili można sprawdzić zapis usterek oraz dostępna jest funkcja statystyki usterek, która jest wyświetlana w formie wykresów i listy.

Zarządzanie urządzeniami: zarządzanie typami urządzeń, konfiguracja parametrów urządzeń, udostępnianie funkcji zapytań i modyfikacji w przypadku wygaśnięcia ważności urządzenia oraz łatwe zarządzanie urządzeniami.

Zarządzanie klientami: dzięki zarządzaniu warstwowemu relacje na poziomie klienta są jasne i łatwe w zarządzaniu.

Zarządzanie prawami: użytkownicy przypisują i zarządzają uprawnieniami dla każdej roli według potrzeb, takimi jak parametry odczytu i zapisu, zarządzanie urządzeniami oraz przeglądanie i pozycjonowanie.

Szybki dostęp do nowych produktów: nowe produkty mogą szybko uzyskać dostęp do platformy, po prostu konfigurując parametry urządzenia.

Bezpieczeństwo danych: weryfikacja wielowarstwowa, szyfrowanie i przechowywanie danych, bezpieczeństwo i niezawodność.

2.3.2 Mobilna aplikacja kliencka

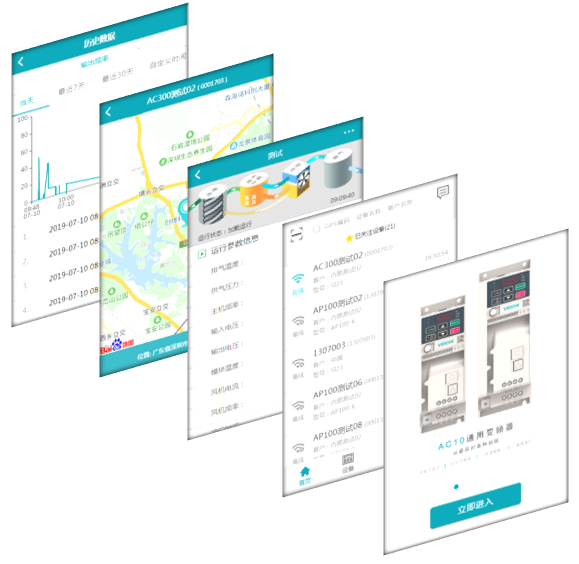

Mobilna aplikacja kliencka przyjmuje architekturę C/S, a system zdalnego monitorowania i zarządzania WEB IOT ma potężne możliwości, umożliwiając klientom wdrożenie szeregu złożonych operacji zarządzania, takich jak urządzenia, klienci i konta. Nowo opracowana aplikacja IOT nie tylko dziedziczy oryginalne zalety sieci, ale jest także łatwa do przenoszenia i prosta w obsłudze, co znacznie poprawia komfort użytkownika, umożliwiając klientom zarządzanie i monitorowanie urządzeń w dowolnym miejscu, czasie, łatwo i wygodnie. W skrócie: WEB zapewnia wydajniejsze funkcje zarządzania, urządzenia mobilne zapewniają lepszą przenośność, a dwa ekrany umożliwiają klientom płynne zarządzanie urządzeniami.

Aplikacja klienta mobilnego

Przebieg funkcji systemu VEICHI IOT APP jest następujący:

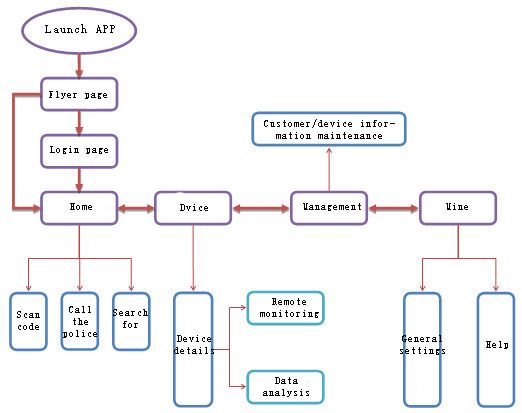

Przepływ funkcji systemu VEICHI IOT APP

Rozwiązania branżowe

Obecnie system zdalnego monitorowania i zarządzania IOT firmy VEICHI został z powodzeniem zastosowany w sprężarkach powietrza, falownikach pomp fotowoltaicznych i falownikach ogólnego przeznaczenia, obejmujących budownictwo, tekstylia, opakowania, pompy wodne, obrabiarki, chemikalia, kable i inne branże. , aby osiągnąć inteligentną, profesjonalną kontrolę i zarządzanie.

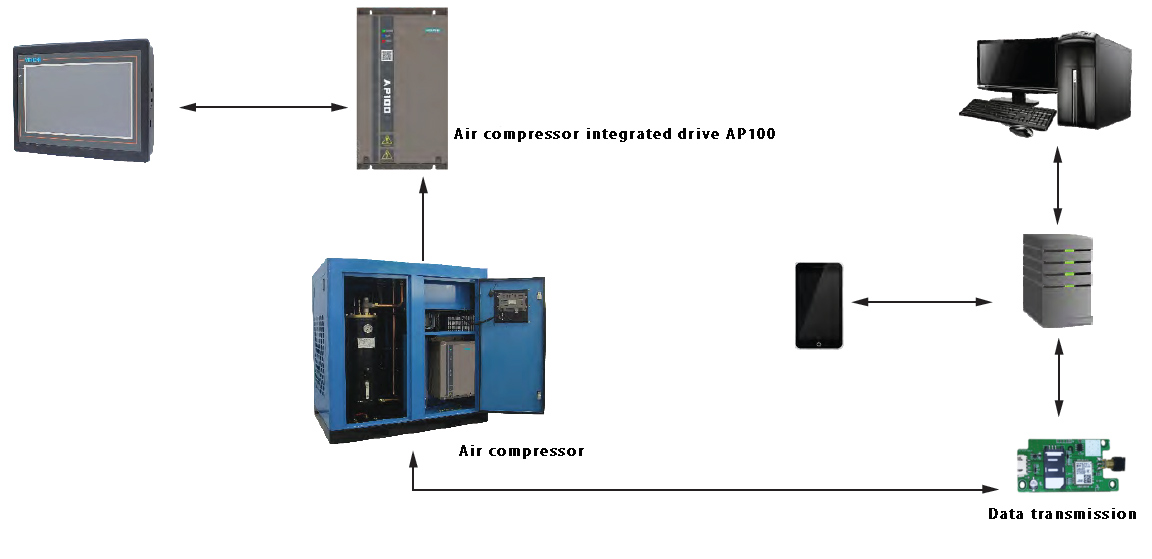

Sprężarka powietrza: Przed użyciem systemu Internetu rzeczy konserwacja i monitorowanie sprzętu odbywa się metodą kontroli ręcznej. Ze względu na trudne warunki panujące w sprężarce powietrza, zwiększy to trudność pracy klienta i spowoduje problemy, takie jak przedwczesna konserwacja. Po uruchomieniu systemu, poprzez monitorowanie i zarządzanie w czasie rzeczywistym, wszystkie parametry można optymalizować zdalnie; system wczesnego ostrzegania przekazuje informacje o usterkach personelowi konserwacyjnemu po raz pierwszy oraz naprawia i wymienia na czas, znacznie poprawiając konserwację sprzętu w czasie rzeczywistym, oszczędzając koszty pracy i koszty konserwacji oraz obsługuje dane historyczne, statystyki usterek, zapewnia aplikacje Big Data i zapewniają obsługę danych na potrzeby aktualizacji produktów klientów.

Sprężarka powietrza

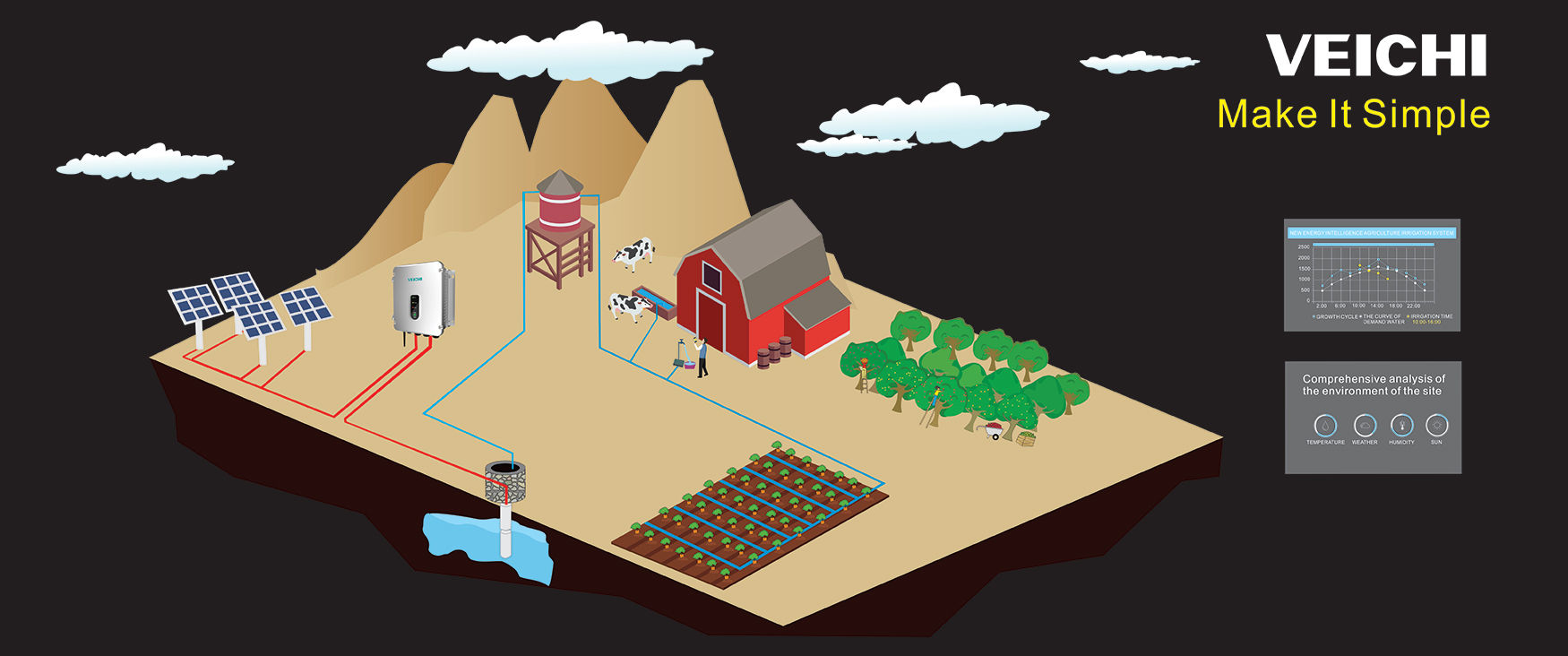

Inwerter fotowoltaicznej pompy wodnej: Przed użyciem systemu IOT dane są zbierane ręcznie, co wymaga dużej siły roboczej i czasu. Kiedy części zużywające się pracują w godzinach nadliczbowych, a konserwacja nie jest przeprowadzana w odpowiednim czasie, stwarza to zagrożenie dla bezpieczeństwa działania sprzętu. Po skorzystaniu z systemu Internetu Rzeczy dane są automatycznie zbierane i przesyłane bez przerwy przez 7*24 godziny, a stan sterownika pompy wody jest rejestrowany w czasie rzeczywistym; w oparciu o funkcję zdalnych konsultacji eksperckich w środowisku lokalnym, poprawia się zdolność reagowania na wypadki, a przetwarzanie w chmurze opiera się na żywotności części zamiennych dostarczonych przez producenta. Automatycznie oblicz pozostały czas użytkowania i przypomnij o konieczności jego wymiany.

Inwerter fotowoltaicznej pompy wodnej

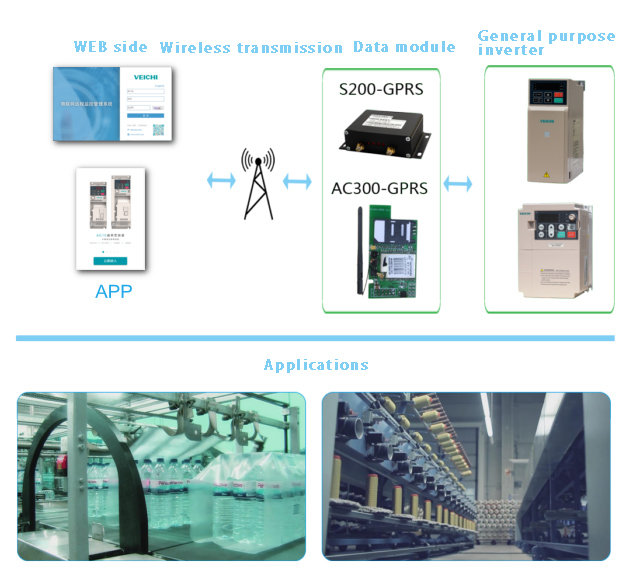

Inwerter ogólnego przeznaczenia: przemysł tekstylnych włókien chemicznych i opakowań do żywności wykorzystuje system Internetu rzeczy, który może monitorować sprzęt w czasie rzeczywistym, regularnie zbierać parametry sprzętu i inteligentnie ostrzegać. SMS powiadomi personel konserwacyjny o usterce w czasie rzeczywistym.

Inwerter ogólnego przeznaczenia

Wersja oprogramowania aplikacji VEICHI IOT została oficjalnie udostępniona w Internecie. Dalsze działania będą stale optymalizowane i aktualizowane, a doświadczenie użytkownika będzie stale ulepszane. Na koniec dołącz kod QR specjalnej aplikacji stworzonej specjalnie przez artystę oraz branżę produktów i usług firmy, a następnie szybko zeskanuj proces pobierania kodu QR.

Wersja oprogramowania aplikacji VEICHI IOT
