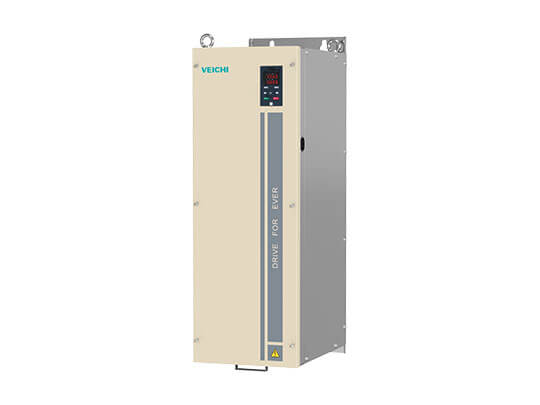

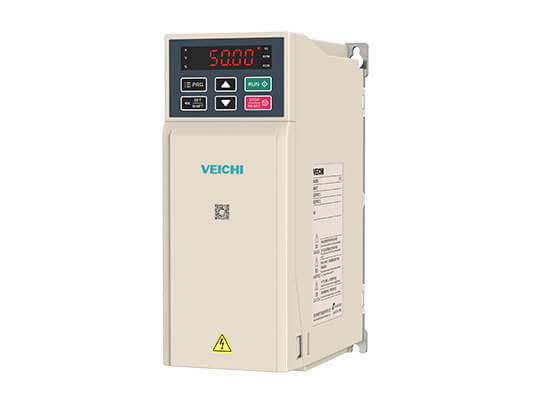

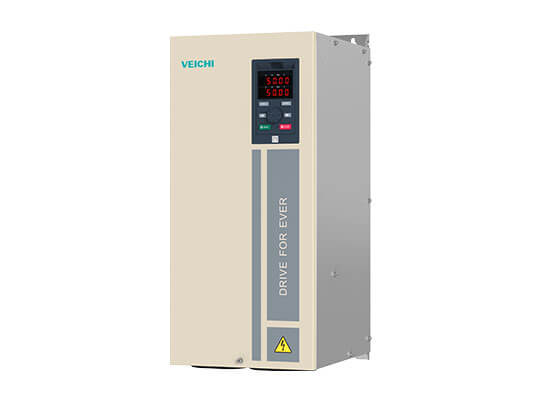

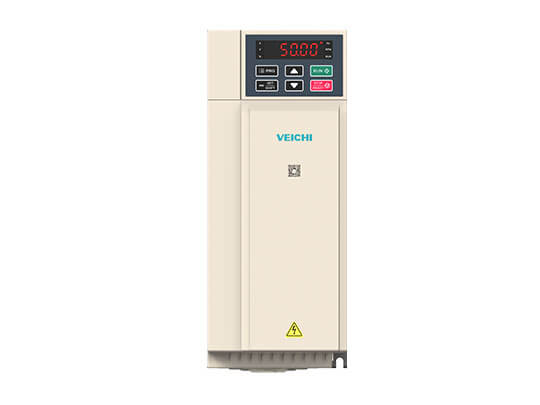

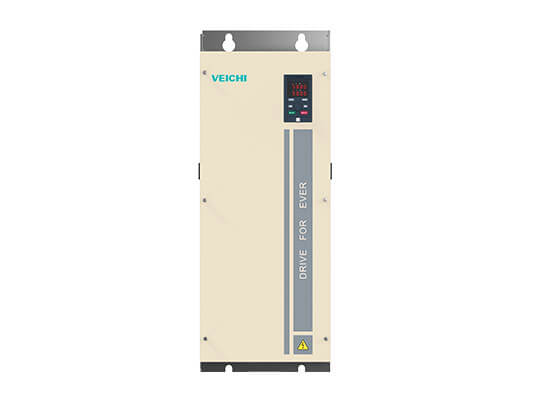

Falownik AC300-Y do prasy wykrawającej
- Kompletne automatyczne dostrajanie parametrów silnika w warunkach dynamicznych i statycznych.
- Super możliwości rozbudowy, różnorodne porty rozszerzeń, aby spełnić indywidualne wymagania.
- Urządzenie zostało wzmocnione w celu zwiększenia odporności produktu na wstrząsy.
- Szybka i stabilna funkcja śledzenia prędkości, minimalna prędkość może być śledzona przy częstotliwości 1 Hz.
Skontaktuj się z pomocą techniczną
E-mailInwerter AC300-Y do przeglądu prasy wykrawającej
Przetwornica częstotliwości AC300-Y do prasy wykrawającej, o wąskiej konstrukcji, oszczędzająca miejsce instalacyjne. Okablowanie w stylu europejskim, oszczędzające czas okablowania. Dokładne oddzielenie wzbudzenia momentu obrotowego, doskonała reakcja dynamiczna, wysoki moment rozruchowy i inne cechy. Kompletne automatyczne dostrajanie parametrów silnika w warunkach dynamicznych i statycznych, potężne funkcje tłumienia (tłumienie przetężeń, tłumienie przepięć). Różnorodne porty rozszerzeń spełniają indywidualne wymagania, a urządzenie zostało wzmocnione, aby zwiększyć odporność produktu na wstrząsy. Szybka i stabilna funkcja śledzenia prędkości, może śledzić prędkość 1 Hz. Funkcja losowej nośnej, łatwa obsługa hałasu silnika itp.
1. Wąska konstrukcja książki w największym stopniu oszczędza przestrzeń instalacyjną. Okablowanie w stylu europejskim, oszczędzające czas okablowania.
2. Standardowe odsprzęganie wzbudzenia momentu obrotowego, doskonała reakcja dynamiczna, wysoki moment rozruchowy i inne cechy.
3. Kompletne automatyczne dostrajanie parametrów silnika w warunkach dynamicznych i statycznych.
4. Potężna funkcja tłumienia (tłumienie przetężeń, tłumienie przepięć).
5. Doskonałe możliwości rozbudowy, różnorodne porty rozszerzeń, spełniające indywidualne wymagania.
6. Urządzenie zostało wzmocnione, aby zwiększyć odporność produktu na wstrząsy.
7. Szybka i stabilna funkcja śledzenia prędkości, minimalna prędkość może być śledzona przy 1 Hz.
8. Funkcja losowej nośnej, łatwa w obsłudze z hałasem silnika.
Rozwiązania aplikacyjne
Schemat tokarki z pochyłym korpusem
Zalety rozwiązania
1. Oś podająca i serwo głowicy napędowej obsługują różne protokoły magistrali (magistrala MECHATROLINK-II, magistrala MECHATROLINK-III, magistrala EtherCat). Specjalny silnik serwo głowicy napędowej ma dużą moc wyjściową, maksymalna prędkość może osiągnąć 6000 obr/min, a płaszczyzna frezowania jest płynniejsza.
2. Serwo wrzeciona jest standardowo wyposażone w podwójny PG, z enkoderem silnika i enkoderem wrzeciona, aby uzyskać pełną kontrolę w pętli zamkniętej, z dużą dokładnością sterowania.
3. Przetwornica częstotliwości wału głównego jest zintegrowana z napędem asynchronicznym, pętla otwarta i zamknięta jest wszechstronna, niska prędkość i wysoki moment obrotowy oraz doskonała zdolność reakcji na przyspieszanie i zwalnianie.
4. W przypadku różnych systemów prędkość skrawania jest stabilna, tekstura przedmiotu obrabianego jest dobra, a wykończenie jest wysokie.
Schemat złożonej maszyny tokarsko-frezarskiej CNC
Zalety rozwiązania
1. Oś podająca i serwo głowicy zasilającej obsługują różne protokoły magistrali. Specjalny silnik serwo głowicy napędowej ma dużą moc wyjściową, maksymalna prędkość może osiągnąć 6000 obr/min, a płaszczyzna frezowania jest płynniejsza.
2. Sterowanie serwomechanizmem wrzeciona w pętli zamkniętej umożliwia dokładne zatrzymanie, a pozycjonowanie indeksujące wynosi ±1impuls.
3. Specjalne serwo magazynu narzędzi i głowicy rewolwerowej może pomieścić do 32 narzędzi, z dużą dokładnością i powtarzalnością pozycjonowania, a narzędzie można szybko zmienić bez problemu przypadkowych narzędzi.
4. Magazyn narzędzi i głowica rewolwerowa obsługują magistrale M2 i M3 oraz dodano funkcję ograniczenia momentu obrotowego.
5. W przypadku różnych systemów prędkość skrawania jest stabilna, tekstura przedmiotu obrabianego jest dobra, a wykończenie jest wysokie.
Rozwiązanie do grawerowania i frezowania
Zalety rozwiązania
1. Standardowa konfiguracja silnika wału podającego o mocy 850 W i mocy 1,3 kW, wszystkie wykorzystują wodoodporne złącza, płynnie łączące Yaskawę.
2. Obsługa wielu magistral (M2, M3, EtherCat), standardowy 23-bitowy koder Tamagawa, ponad 8 milionów impulsów podzielonych w jednym okręgu.
3. Tekstura obrabianego przedmiotu jest delikatniejsza, a wykończenie jest wysokie.
4. Wygodniej jest mapować i modyfikować parametry online.
Inne aplikacje programu
Produkty przemysłu obrabiarkowego VEICHI są również szeroko stosowane w grawerkach i frezarkach, centrach wiercenia i gwintowania, grawerkach do obróbki drewna, frezarkach bramowych, urządzeniach do tłoczenia itp. Ściśle współpracuj z producentami systemów, aby zapewnić klientom wysokiej jakości rozwiązania wysokiej jakości.
Zastosowania przemysłowe dla AC300-Y
Stosuje się go w przemyśle i wyposażeniu obrabiarek CNC, produkcji elektroniki, maszyn tekstylnych, drukowania i pakowania, maszyn sztancujących, maszyn do obróbki drewna itp.
Dane techniczne
| Napięcie i częstotliwość | Jednofazowe 220 V 50/60 Hz Trójfazowe 380 V 50/60 Hz; Trójfazowe 220 V 50/60 Hz Trójfazowe 660 V 50/60 Hz Trójfazowe 1140 V 50/60 Hz |
|---|---|
| Zmienność jest dozwolona | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
| Zamykający prąd rozruchowy | Mniej niż prąd znamionowy |
| Współczynnik mocy | ≥0.94 (DC reactor) |
| Sprawność przetwornicy częstotliwości | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3-fazowe, 0 do napięcia wejściowego, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | Typ G: 0 ~ 600 Hz |
| Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
| Dokładność częstotliwości wyjściowej | Typ G: 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 sekund, 200% prądu znamionowego przez 0,5 sekundy |
| Tryb sterowania silnikiem | Bez sterowania PG V/F, bez sterowania wektorowego PG, ze sterowaniem PG V/F, ze sterowaniem wektorowym PG |
|---|---|
| Modulacja | Zoptymalizowana modulacja wektora przestrzennego PWM |
| Częstotliwość nośna | 0.7～16.0kHz |
| Zakres regulacji prędkości | Bez sterowania wektorowego PG, obciążenie znamionowe 1:100; Ze sterowaniem wektorowym PG, obciążenie znamionowe 1:1000 |
| Dokładność prędkości w stanie ustalonym | Bez sterowania wektorowego PG: ≤2% znamionowej prędkości synchronicznej; przy sterowaniu wektorowym PG: ≤0,05% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Bez sterowania wektorowego PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; Ze sterowaniem wektorowym PG: 200% znamionowego momentu obrotowego przy 0 Hz |
| Reakcja momentu obrotowego | Bez sterowania wektorowego PG: <20ms; Przy sterowaniu wektorowym PG: <10ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; Ustawienie analogowe: maksymalna częstotliwość×±0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0～150,0% prądu znamionowego |
|---|---|
| Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ～100,0%; Ręczne zwiększanie momentu obrotowego 0,0% ~ 30,0% |
| Krzywa V/F | Cztery sposoby: liniowa krzywa charakterystyki momentu obrotowego, samoregulująca krzywa U/F, zmniejszona charakterystyka momentu obrotowego (moc 1,1 ~ 2,0), kwadratowa krzywa U/F |
| Krzywa przyspieszania i hamowania | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie według krzywej S Cztery zestawy czasów przyspieszania i zwalniania, jednostka czasu to 0,01 s, najdłuższy to 650,00 s |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekraczać napięcia wejściowego). |
| Automatyczna regulacja napięcia | Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
| Automatyczna praca oszczędzająca energię | W trybie sterowania V/F napięcie wyjściowe jest automatycznie optymalizowane w zależności od obciążenia, aby zapewnić energooszczędną pracę |
| Automatyczne ograniczenie prądu | Automatyczne ograniczenie prądu podczas pracy, aby zapobiec częstym wyzwalaniom z powodu przetężenia |
| Natychmiastowe przetwarzanie wyłączania | W przypadku chwilowego zaniku zasilania, poprzez kontrolę napięcia magistrali, realizowana jest nieprzerwana praca |
| Funkcja standardowa | Sterowanie PID, śledzenie prędkości i restart po wyłączeniu, pomijanie częstotliwości, kontrola górnego i dolnego limitu częstotliwości, praca programowa, wiele prędkości, RS485, wyjście analogowe, wyjście impulsów częstotliwości. |
| Kanał ustawienia częstotliwości | Cyfrowe ustawienie klawiatury, potencjometr klawiatury, analogowy zacisk napięcia VS, analogowy zacisk napięcia/prądu AI, analogowy zacisk prądu AS, komunikacja i wybór zacisku wielokanałowego, kombinacja kanałów głównych i pomocniczych, karta rozszerzeń, można przełączać na różne sposoby. |
| Kanał wejściowy sprzężenia zwrotnego | Zacisk napięciowy VS, zacisk napięciowy/prądowy AI, zacisk prądowy AS, komunikacja, wejście impulsowe PUL |
| Uruchom kanał poleceń | Podano panel operacyjny, podano terminal zewnętrzny, podano komunikację, podano kartę rozszerzeń |
| Sygnał wejściowy polecenia | Start, stop, obrót do przodu i do tyłu, impulsowanie, praca wielobiegowa, swobodne zatrzymanie, reset, wybór czasu przyspieszania i zwalniania, wybór kanału ustawienia częstotliwości, zewnętrzny alarm awarii. |
| Zewnętrzny sygnał wyjściowy | 2 wyjścia przekaźnikowe, 1 wyjście kolektorowe, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA lub wyjście impulsowe częstotliwości |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, ochrona przed lataniem, ochrona przed utratą fazy wejściowej i wyjściowej. |
|---|
| Wyświetlacz LED | Jednoliniowy 5-bitowy wyświetlacz cyfrowy, możliwość monitorowania stanu jednego falownika Dwuliniowy 5-bitowy wyświetlacz cyfrowy, można monitorować dwie wielkości stanu falownika |
|---|---|
| Kopia parametrów | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, sprzężenie zwrotne PID, podany PID, temperatura modułu i inne parametry monitorowania grupy parametrów |
| Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, zanik fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzona ochrona danych, aktualny stan działania błędu, błędy historyczne. |
| Miejsce instalacji | Wysokość powinna być mniejsza niż 1000 metrów, a moc znamionowa jest zmniejszana do stosowania na wysokości powyżej 1000 metrów, a amortyzacja wynosi 1% na każde 100 metrów przyrostu Brak kondensacji, oblodzenia, deszczu, śniegu, zamglenia itp., promieniowanie słoneczne jest poniżej 700 W/m2, ciśnienie powietrza wynosi 70 ~ 106 kPa. |
|---|---|
| Temperatura i wilgotność | -10 ～ +50°C, obniżenie wartości znamionowych można zastosować powyżej 40°C, maksymalna temperatura wynosi 60°C (praca bez obciążenia), 5%~95%RH (bez kondensacji) |
| Wibracja | 9～200Hz, 5.9m/s2(0.6g) |
| Temperatura przechowywania | -30～+60℃ |
| Tryb instalacji | Typ do montażu na ścianie, typ szafki |
| Poziom zabezpieczeń | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
