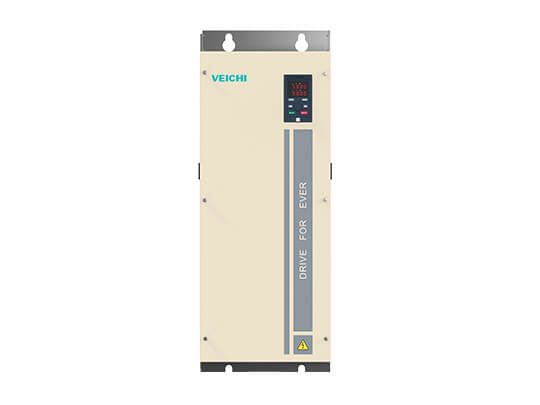

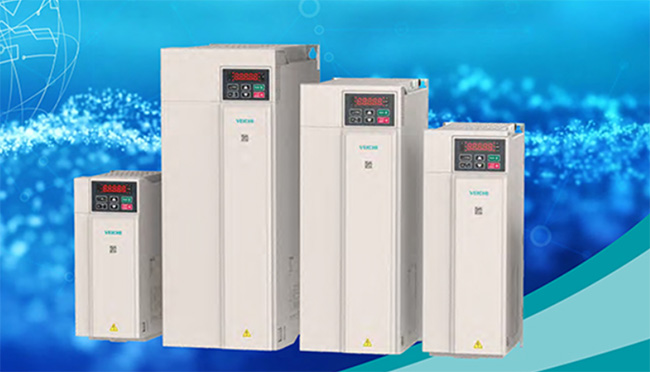

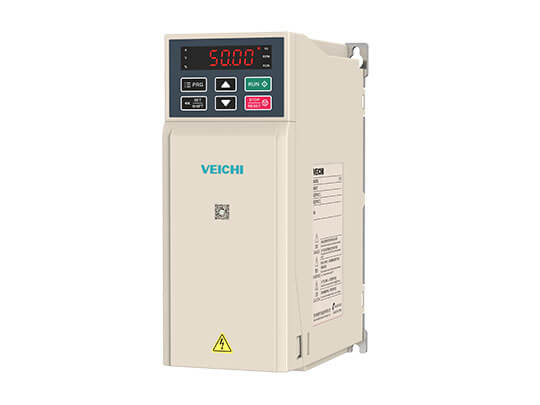

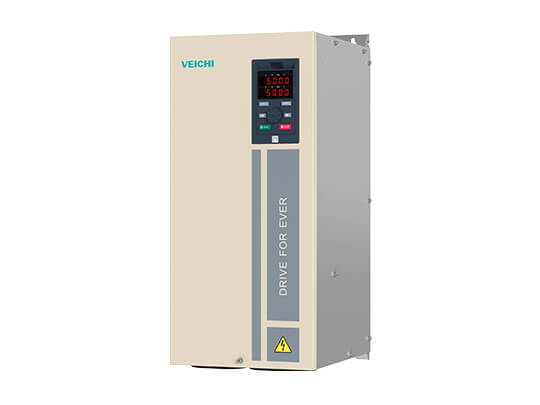

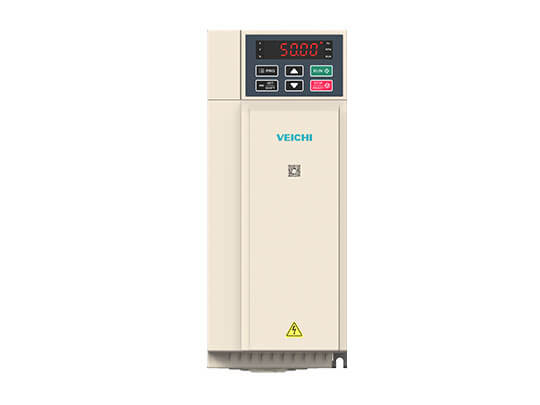

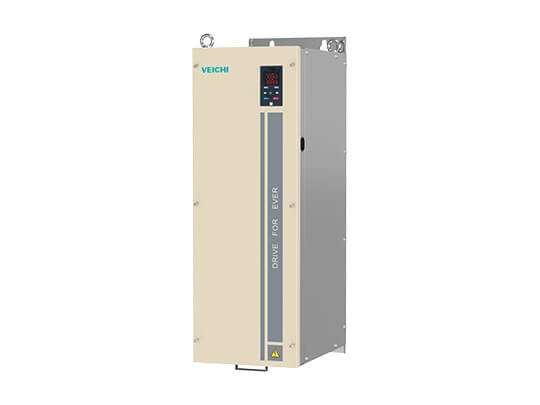

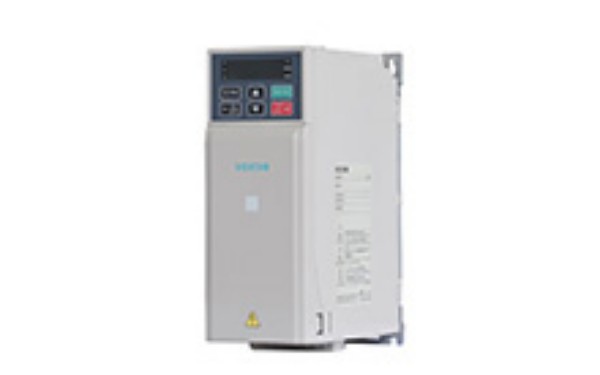

Falownik AC300-C do wrzeciona obrabiarki
- Może sterować w pętli otwartej i zamkniętej. Sterowniki synchroniczne i asynchroniczne.
- Wysokowydajna platforma wektorowa, częstotliwość wyjściowa sterowania wektorowego 600 Hz, z szybką charakterystyką wyjściową.
- Precyzyjne odsprzęganie wzbudzenia momentu obrotowego, doskonała reakcja dynamiczna.
- Cała seria projektów książkowych w największym stopniu oszczędza przestrzeń instalacyjną.
Skontaktuj się z pomocą techniczną
E-mailPrzegląd falownika AC300-C do wrzeciona obrabiarki
Przetwornica częstotliwości AC300-C do wrzeciona obrabiarki, z możliwością sterowania w pętli otwartej, w pętli zamkniętej, z napędem synchronicznym i asynchronicznym. Wysokowydajna platforma wektorowa, częstotliwość wyjściowa sterowania wektorowego 600 Hz, z szybką charakterystyką wyjściową. Precyzyjne odsprzęganie wzbudzenia momentu obrotowego, doskonała reakcja dynamiczna. Cała seria projektów opartych na książkach oszczędza miejsce instalacyjne. Nowa konstrukcja kanałów powietrznych, pełna gama wentylatorów prądu stałego do odprowadzania ciepła, wysoki poziom ochrony, bezpieczeństwo i niezawodność. Specjalne makroparametry dla wrzeciona obrabiarki upraszczają ustawianie parametrów. Możliwość losowego nośnika może skutecznie zmniejszyć hałas silnika. Silna reakcja na obciążenie itp.
1. Może sterować w pętli otwartej i zamkniętej. Sterowniki synchroniczne i asynchroniczne.
2. Wysokowydajna platforma wektorowa, częstotliwość wyjściowa sterowania wektorowego 600 Hz, z charakterystyką wyjściową o dużej prędkości.
3. Precyzyjne odsprzęganie wzbudzenia momentu obrotowego, doskonała charakterystyka dynamiki .
4. Cała seria projektów opartych na książkach pozwala w największym stopniu zaoszczędzić przestrzeń montażową.
5. Nowa konstrukcja kanałów powietrznych, pełna gama wentylatorów prądu stałego do odprowadzania ciepła, wysoki poziom ochrony, bezpieczeństwo i niezawodność.
6. Specjalne makroparametry dla wrzeciona obrabiarki, upraszczają ustawianie parametrów.
7. Funkcja losowego nośnika może skutecznie zmniejszyć hałas silnika.
8. Silna reakcja na obciążenie.
Rozwiązania aplikacyjne

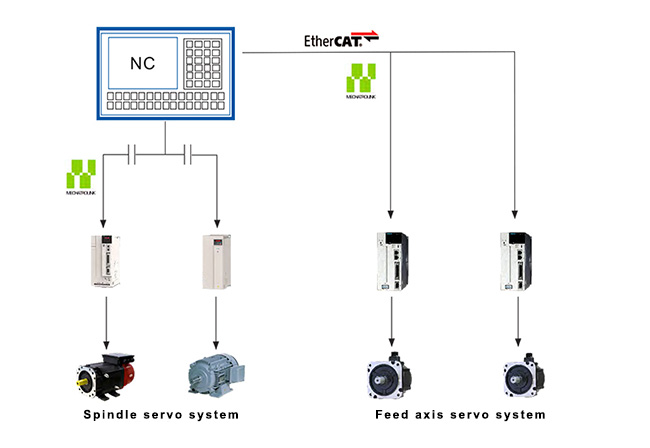

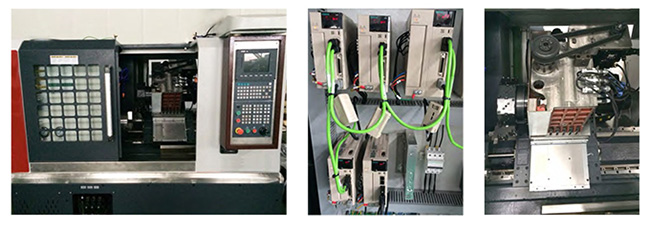

Schemat tokarki z pochyłym korpusem
Zalety rozwiązania
1. Oś podająca i serwo głowicy napędowej obsługują różne protokoły magistrali (magistrala MECHATROLINK-II, magistrala MECHATROLINK-III, magistrala EtherCat). Specjalny silnik serwo głowicy napędowej ma dużą moc wyjściową, maksymalna prędkość może osiągnąć 6000 obr/min, a płaszczyzna frezowania jest płynniejsza.
2. Serwo wrzeciona jest standardowo wyposażone w podwójny PG, z enkoderem silnika i enkoderem wrzeciona, aby uzyskać pełną kontrolę w pętli zamkniętej, z dużą dokładnością sterowania.
3. Przetwornica częstotliwości wału głównego jest zintegrowana z napędem asynchronicznym, pętla otwarta i zamknięta jest wszechstronna, niska prędkość i wysoki moment obrotowy oraz doskonała zdolność reakcji na przyspieszanie i zwalnianie.
4. W przypadku różnych systemów prędkość skrawania jest stabilna, tekstura przedmiotu obrabianego jest dobra, a wykończenie jest wysokie.

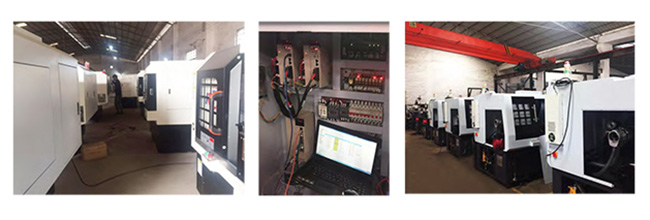

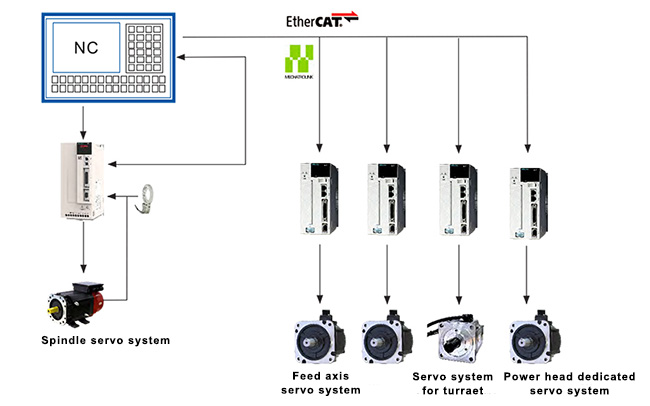

Schemat złożonej maszyny tokarsko-frezarskiej CNC
Zalety rozwiązania
1. Oś podająca i serwo głowicy zasilającej obsługują różne protokoły magistrali. Specjalny silnik serwo głowicy napędowej ma dużą moc wyjściową, maksymalna prędkość może osiągnąć 6000 obr/min, a płaszczyzna frezowania jest płynniejsza.
2. Sterowanie serwomechanizmem wrzeciona w pętli zamkniętej umożliwia dokładne zatrzymanie, a pozycjonowanie indeksujące wynosi ±1impuls.
3. Specjalne serwo magazynu narzędzi i głowicy rewolwerowej może pomieścić do 32 narzędzi, z dużą dokładnością i powtarzalnością pozycjonowania, a narzędzie można szybko zmienić bez problemu przypadkowych narzędzi.
4. Magazyn narzędzi i głowica rewolwerowa obsługują magistrale M2 i M3 oraz dodano funkcję ograniczenia momentu obrotowego.
5. W przypadku różnych systemów prędkość skrawania jest stabilna, tekstura przedmiotu obrabianego jest dobra, a wykończenie jest wysokie.

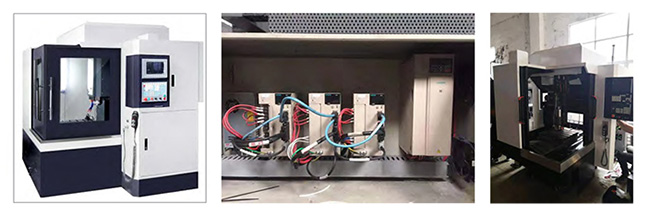

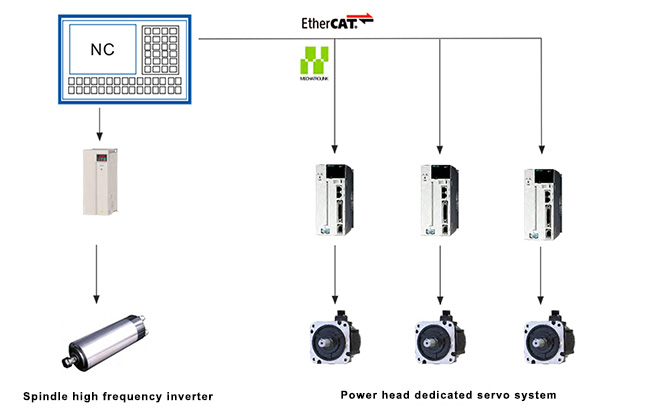

Rozwiązanie do grawerowania i frezowania
Zalety rozwiązania
1. Standardowa konfiguracja silnika wału podającego o mocy 850 W i mocy 1,3 kW, wszystkie wykorzystują wodoodporne złącza, płynnie łączące Yaskawę.
2. Obsługa wielu magistral (M2, M3, EtherCat), standardowy 23-bitowy koder Tamagawa, ponad 8 milionów impulsów podzielonych w jednym okręgu.
3. Tekstura obrabianego przedmiotu jest delikatniejsza, a wykończenie jest wysokie.
4. Wygodniej jest mapować i modyfikować parametry online.
Inne aplikacje programu

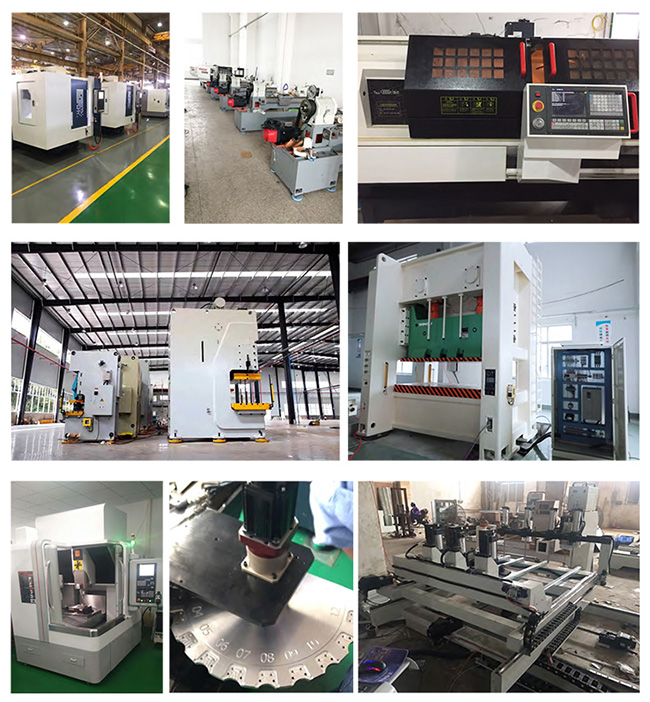

Produkty przemysłu obrabiarkowego VEICHI są również szeroko stosowane w grawerkach i frezarkach, centrach wiercenia i gwintowania, grawerkach do obróbki drewna, frezarkach bramowych, urządzeniach do tłoczenia itp. Ściśle współpracuj z producentami systemów, aby zapewnić klientom wysokiej jakości rozwiązania wysokiej jakości.
Zastosowania przemysłowe dla AC300-C
Stosuje się go w przemyśle i wyposażeniu obrabiarek CNC, produkcji elektroniki, maszyn tekstylnych, drukowania i pakowania, maszyn sztancujących, maszyn do obróbki drewna itp.
Dane techniczne
| Napięcie i częstotliwość | Jednofazowe 220 V 50/60 Hz Trójfazowe 380 V 50/60 Hz; Trójfazowe 220 V 50/60 Hz Trójfazowe 660 V 50/60 Hz Trójfazowe 1140 V 50/60 Hz |
|---|---|
| Zmienność jest dozwolona | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
| Zamykający prąd rozruchowy | Mniej niż prąd znamionowy |
| Współczynnik mocy | ≥0,94 (dławik DC) |
| Sprawność przetwornicy częstotliwości | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3-fazowe, 0 do napięcia wejściowego, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | Typ G: 0 ~ 600 Hz |
| Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
| Dokładność częstotliwości wyjściowej | Typ G: 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 sekund, 200% prądu znamionowego przez 0,5 sekundy |
| Tryb sterowania silnikiem | Bez sterowania PG V/F, bez sterowania wektorowego PG, ze sterowaniem PG V/F, ze sterowaniem wektorowym PG |
|---|---|
| Modulacja | Zoptymalizowana modulacja wektora przestrzennego PWM |
| Częstotliwość nośna | 0.7～16.0kHz |
| Zakres regulacji prędkości | Bez sterowania wektorowego PG, obciążenie znamionowe 1:100; Ze sterowaniem wektorowym PG, obciążenie znamionowe 1:1000 |
| Dokładność prędkości w stanie ustalonym | Bez sterowania wektorowego PG: ≤2% znamionowej prędkości synchronicznej; przy sterowaniu wektorowym PG: ≤0,05% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Bez sterowania wektorowego PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; Ze sterowaniem wektorowym PG: 200% znamionowego momentu obrotowego przy 0 Hz |
| Reakcja momentu obrotowego | Bez sterowania wektorowego PG: <20ms; Przy sterowaniu wektorowym PG: <10ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; Ustawienie analogowe: maksymalna częstotliwość×±0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0～150,0% prądu znamionowego |
|---|---|
| Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ～100,0%; Ręczne zwiększanie momentu obrotowego 0,0% ~ 30,0% |
| Krzywa V/F | Cztery sposoby: liniowa krzywa charakterystyki momentu obrotowego, samoregulująca krzywa U/F, zmniejszona charakterystyka momentu obrotowego (moc 1,1 ~ 2,0), kwadratowa krzywa U/F |
| Krzywa przyspieszania i hamowania | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie według krzywej S Cztery zestawy czasów przyspieszania i zwalniania, jednostka czasu to 0,01 s, najdłuższy to 650,00 s |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekraczać napięcia wejściowego). |
| Automatyczna regulacja napięcia | Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
| Automatyczna praca oszczędzająca energię | W trybie sterowania V/F napięcie wyjściowe jest automatycznie optymalizowane w zależności od obciążenia, aby zapewnić energooszczędną pracę |
| Automatyczne ograniczenie prądu | Automatyczne ograniczenie prądu podczas pracy, aby zapobiec częstym wyzwalaniom z powodu przetężenia |
| Natychmiastowe przetwarzanie wyłączania | W przypadku chwilowego zaniku zasilania, poprzez kontrolę napięcia magistrali, realizowana jest nieprzerwana praca |
| Funkcja standardowa | Sterowanie PID, śledzenie prędkości i restart po wyłączeniu, pomijanie częstotliwości, kontrola górnego i dolnego limitu częstotliwości, praca programowa, wiele prędkości, RS485, wyjście analogowe, wyjście impulsów częstotliwości. |
| Kanał ustawienia częstotliwości | Cyfrowe ustawienie klawiatury, potencjometr klawiatury, analogowy zacisk napięcia VS, analogowy zacisk napięcia/prądu AI, analogowy zacisk prądu AS, komunikacja i wybór zacisku wielokanałowego, kombinacja kanałów głównych i pomocniczych, karta rozszerzeń, można przełączać na różne sposoby. |
| Kanał wejściowy sprzężenia zwrotnego | Zacisk napięciowy VS, zacisk napięciowy/prądowy AI, zacisk prądowy AS, komunikacja, wejście impulsowe PUL |
| Uruchom kanał poleceń | Podano panel operacyjny, podano terminal zewnętrzny, podano komunikację, podano kartę rozszerzeń |
| Sygnał wejściowy polecenia | Start, stop, obrót do przodu i do tyłu, impulsowanie, praca wielobiegowa, swobodne zatrzymanie, reset, wybór czasu przyspieszania i zwalniania, wybór kanału ustawienia częstotliwości, zewnętrzny alarm awarii. |
| Zewnętrzny sygnał wyjściowy | 2 wyjścia przekaźnikowe, 1 wyjście kolektorowe, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA lub wyjście impulsowe częstotliwości |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, ochrona przed lataniem, ochrona przed utratą fazy wejściowej i wyjściowej. |
|---|
| Wyświetlacz LED | Jednoliniowy 5-bitowy wyświetlacz cyfrowy, możliwość monitorowania stanu jednego falownika Dwuliniowy 5-bitowy wyświetlacz cyfrowy, można monitorować dwie wielkości stanu falownika |
|---|---|
| Kopia parametrów | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, sprzężenie zwrotne PID, podany PID, temperatura modułu i inne parametry monitorowania grupy parametrów |
| Error alarm | Przepięcie, podnapięcie, przetężenie, zwarcie, zanik fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzona ochrona danych, aktualny stan działania błędu, błędy historyczne. |
| Miejsce instalacji | Wysokość powinna być mniejsza niż 1000 metrów, a moc znamionowa jest zmniejszana do stosowania na wysokości powyżej 1000 metrów, a amortyzacja wynosi 1% na każde 100 metrów przyrostu Brak kondensacji, oblodzenia, deszczu, śniegu, zamglenia itp., promieniowanie słoneczne jest poniżej 700 W/m2, ciśnienie powietrza wynosi 70 ~ 106 kPa. |
|---|---|
| Temperatura i wilgotność | -10 ～ +50°C, obniżenie wartości znamionowych można zastosować powyżej 40°C, maksymalna temperatura wynosi 60°C (praca bez obciążenia), 5%~95%RH (bez kondensacji) |
| Wibracja | 9 ~ 200 Hz, 5,9 m/s2 (0,6 g) |
| Temperatura przechowywania | -30～+60℃ |
| Tryb instalacji | Typ do montażu na ścianie, typ szafki |
| Poziom zabezpieczeń | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
