Falowniki serii AC800 firmy VEICHI zapewniają niezawodny napęd generatorów maglev

W ramach ciągłego promowania krajowej strategii dwuemisyjnej, oszczędzanie energii i redukcja zużycia energii, ekologia i niskoemisyjność stały się głównymi trendami rozwoju społecznego i gospodarczego. System wytwarzania energii Maglev ORC, jako nowy typ przyjaznego dla środowiska sprzętu do wytwarzania energii, jest obecnie preferowany przez rynek. Jest szeroko stosowany w wytwarzaniu energii z biomasy, wytwarzaniu energii geotermalnej, wytwarzaniu energii z ciepła odpadowego przemysłowego i innych dziedzinach.

Ponieważ generator maglev wykorzystuje silnik główny do napędzania wirnika generatora do pracy z dużą prędkością, w praktycznych zastosowaniach amplituda, częstotliwość i faza napięcia generowane po stronie stojana nie mogą bezpośrednio zaspokoić potrzeb przesyłania energii do sieci . Stawia to wysokie wymagania w zakresie sterowania systemem po stronie napędu.

VEICHI wprowadziło na rynek nową generację falowników serii AC800 w oparciu o lata zgromadzonych korzyści technicznych w badaniach i rozwoju falowników oraz bogate doświadczenie w zastosowaniach branżowych. Może nie tylko zapewnić precyzyjne, szybkie i stabilne sterowanie generatorami maglev po stronie napędu, ale także debugowanie jest wygodniejsze i szybsze.

Niedawno, zgodnie z rzeczywistym scenariuszem zastosowania fabryki sprzętu, firma VEICHI dostarczyła jej kompleksowe rozwiązanie w postaci falownika AC800-S75-T4-0104. Rozwiązuje dotychczasowe problemy techniczne klientów i w pełni spełnia potrzeby aplikacyjne generatorów maglev do wytwarzania energii.

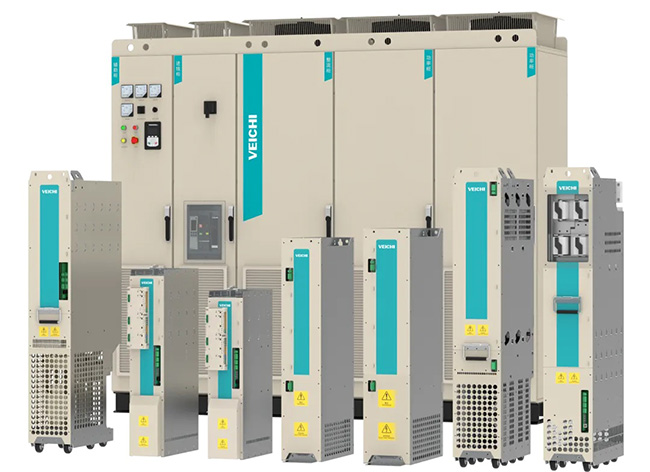

Inwertery serii AC800 firmy VEICHI

Zapotrzebowania klientów

● Falownik nadaje się do szybkich generatorów z magnesami trwałymi o prędkości znamionowej 42 000 obr./m (700 Hz) i obsługuje warunki wytwarzania energii do 55 kW i 800 Hz.
● Pełny zakres prędkości maszyny strona realizuje sterowanie bezczujnikowe prędkości i posiada dwie funkcje: start z prędkością zerową i przełączanie prędkości znamionowej.
● Test sieci jest wyposażony w dławik LCL i spełnia wymagania techniczne operatora sieci dotyczące podłączenia falownika do sieci sieć dystrybucyjna.
● Posiada 4 wejścia przełączające, 2 wyjścia przekaźnikowe, 2 wyjścia typu otwarty kolektor, AI2, AO2 (4-20 mA), 485 (MODBUS-RTU) i inne interfejsy zewnętrzne.
● Istnieją dwa tryby pracy:
(1) Użyj oryginalnej mocy do napędzania generatora maglev, aby zaczął osiągać prędkość znamionową. Po uruchomieniu generatora do prędkości znamionowej, przetwornica jest włączana i używana. Falownik służy do przekazywania energii do sieci.
(2) Użyj konwertera, aby uruchomić generator. Po osiągnięciu prędkości znamionowej stopniowo dodaje się siłę napędową, a przetwornica przekształca się z wytwarzania energii elektrycznej na energię elektryczną.

Kompleksowe rozwiązanie AC800-S75-T4-0104 firmy VEICHI

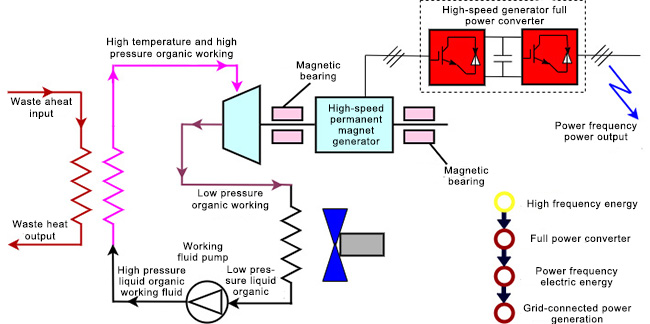

Przepływ roboczy szybkiego generatora z magnesami trwałymi na miejscu pokazano na poniższym rysunku. Pary niskociśnieniowego organicznego czynnika roboczego są przekształcane w ciekły organiczny czynnik roboczy pod niskim ciśnieniem poprzez schładzanie, a następnie przekształcane w ciekły organiczny czynnik roboczy pod wysokim ciśnieniem za pomocą pompy czynnika roboczego. Następnie, w postaci ciepła odpadowego, ciekły organiczny czynnik roboczy pod wysokim ciśnieniem jest przekształcany w parę wodną o wysokiej temperaturze i wysokim ciśnieniu, która jest wykorzystywana jako siła napędowa do napędzania szybkiego generatora z magnesami trwałymi. Emitowana energia elektryczna o wysokiej częstotliwości jest przekształcana w energię elektryczną o częstotliwości sieciowej, która może zostać pochłonięta i wykorzystana przez sieć energetyczną za pośrednictwem urządzenia do konwersji częstotliwości.

Schemat działania szybkiego generatora z magnesami trwałymi

Inwerter serii AC800 dostarczony przez firmę VEICHI napędza energię elektryczną wytwarzaną przez szybki silnik z magnesami trwałymi w stanie wytwarzania energii, która może zostać odprowadzona do sieci energetycznej z aktywnego przedniego końca AFE, przy niskim THD i wysokim współczynnik mocy, spełniający potrzeby przyłączenia do sieci. To rozwiązanie może w pełni spełnić wymagania techniczne klientów dotyczące generatorów maglev.

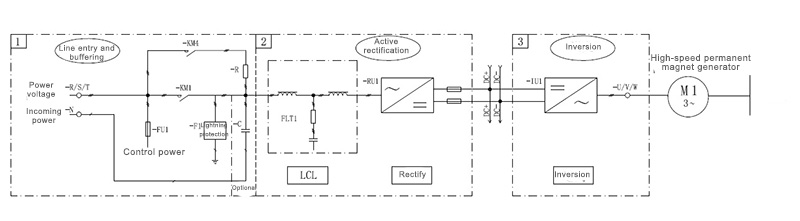

Generator maglev wykorzystuje system zasilania 380 V, jak pokazano na poniższym rysunku. Istnieją dwa tryby pracy, pierwszy to siła napędowa napędzająca generator maglev. Po drugie, napięcie sieciowe jest przekształcane na prąd stały przez moduł aktywnego prostownika AFE i przesyłane do szyny DC, a następnie rozprowadzane do modułu inwertera poprzez szynę DC, a moduł inwertera napędza generator maglev.

Topologia obwodu generatora wysokiej lewitacji magnetycznej

Pierwszy sposób pracy

Kiedy siła napędowa jest wykorzystywana do uruchomienia generatora maglev, wirnik silnika obraca się, a linie pola magnetycznego są przecinane w celu wytworzenia prądu. Gdy silnik osiągnie prędkość znamionową, falownik jest włączany i używany, a energia elektryczna wytworzona w wyniku wytwarzania energii jest bezpośrednio zwracana do sieci energetycznej poprzez aktywne prostowanie AFE przez falownik.

Drugi sposób pracy

Po uruchomieniu falownika prąd wzbudzenia przepływa przez uzwojenia trójfazowe po stronie stojana silnika w celu wytworzenia pola magnetycznego. Przewód wirnika silnika odcina pole magnetyczne, aby wygenerować prąd indukowany, a silnik jest w stanie wytwarzania energii elektrycznej, a siła napędowa jest stopniowo dodawana. Falownik przetwarza energię elektryczną na wytwarzaną energię i bezpośrednio przekazuje ją do sieci poprzez aktywne prostowanie AFE.

Podstawowe zalety rozwiązania

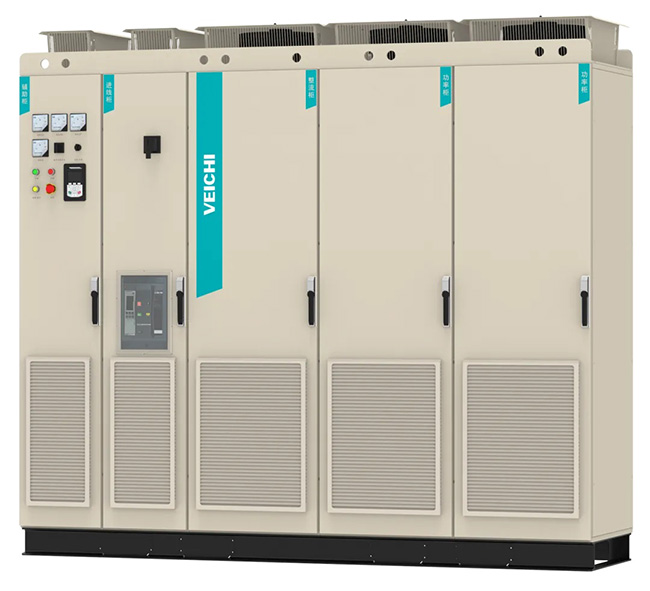

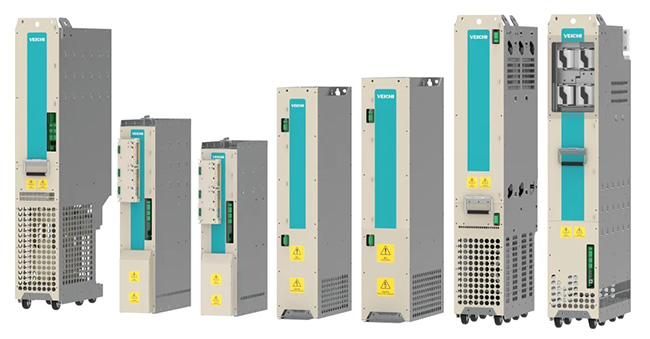

Inżynieryjne falowniki napędowe serii AC800 do wielu maszyn

Inżynieryjne falowniki napędowe serii AC800 do wielu maszyn to wysokowydajne i wysokiej klasy falowniki stworzone przez pomysłowość firmy VEICHI. Może spełniać wymagania funkcji aplikacji zróżnicowanych scenariuszy przedsiębiorstw. Ma wiele zalet, takich jak oczywista poprawa efektu oszczędzania energii i pełne pokrycie możliwości dostosowania do środowiska.

Doskonała kontrola

1. Zastosuj dwuchipową platformę architektury sterowania ARM+FPGA, aby zapewnić doskonałą zdolność reakcji dynamicznej i dokładność sterowania układem napędowym.
2. Szeroki zakres regulacji prędkości, który może skutecznie napędzać szybkie silniki lewitacji magnetycznej o maksymalnej prędkości 42000r.
3. Doskonały algorytm osłabiania pola zapewniający niezawodne działanie szybkiego silnika lewitacji magnetycznej przy szybkim osłabianiu pola.
4. Harmoniczne odprowadzane z powrotem do sieci są małe i zastosowano w pełni kontrolowaną metodę prostowania AFE, aby zapewnić, że harmoniczne odprowadzane z powrotem do sieci nie przekraczają 3%, co jest w pełni zgodne z odpowiednimi normami GBT14549-93.

Wygodne i szybkie narzędzia do debugowania

Debuguj komputer hosta, aby dostosować go do warunków pracy, korzystając z różnych interfejsów graficznych. Wygodna i szybka wielofunkcyjna klawiatura LCD umożliwia łatwe i wygodne debugowanie urządzeń przenośnych. Obsługa kopiowania i przywracania parametrów.

Modułowa konstrukcja

Filtrowanie, prostowanie, inwerter i hamowanie to niezależne i standardowe moduły. Przyjęcie wspólnego schematu magistrali prądu stałego, aby zmniejszyć zapotrzebowanie na energię (5–30%). Jednocześnie obsługuje wiele modułów równolegle, aby osiągnąć wysoką moc wyjściową.

Bogaty interfejs rozszerzeń

VCU obsługuje różne moduły rozszerzeń, w tym moduły koderów, takie jak TTL, HTL, UVW, sinus cosinus i rezolwer. Obsługa Modbus, Profibus-DP, Profinet, EtherCAT i innych modułów magistrali polowej, modułów rozszerzeń IO itp. Dostosuj do potrzeb klienta.

Wiele sposobów obsługi usterek i zabezpieczeń

System posiada aż 30 rodzajów metod ochrony ustawień oraz funkcję monitorowania nieprawidłowych usterek komunikacji; jest również standardowo wyposażony w funkcję bezpiecznego przerwania momentu obrotowego STO, która odłącza zasilanie silnika poprzez blokowanie impulsu sterującego IGBT, aby zapobiec nieoczekiwanemu uruchomieniu silnika i zapewnić bezpieczeństwo personelu i sprzętu.

Praktyka zastosowań terenowych udowodniła, że czterokwadrantowy falownik serii AC800 może w pełni zaspokoić potrzeby klientów dzięki efektom oszczędzania energii i funkcjom specjalnym, jednocześnie zapewniając pełną wydajność roboczą generatora maglev. W przyszłości VEICHI będzie w dalszym ciągu polegać na swoim bogatym doświadczeniu branżowym i solidnych rezerwach technicznych w branży sterowania przemysłowego, aby wejść głęboko w rynek i zrozumieć potrzeby klientów. Kontynuuj zapewnianie klientom najwyższej wydajności, stabilnych i niezawodnych produktów i usług.
