Musisz zobaczyć! Zintegrowane rozwiązanie systemu kontroli ścinania w locie VEICHI

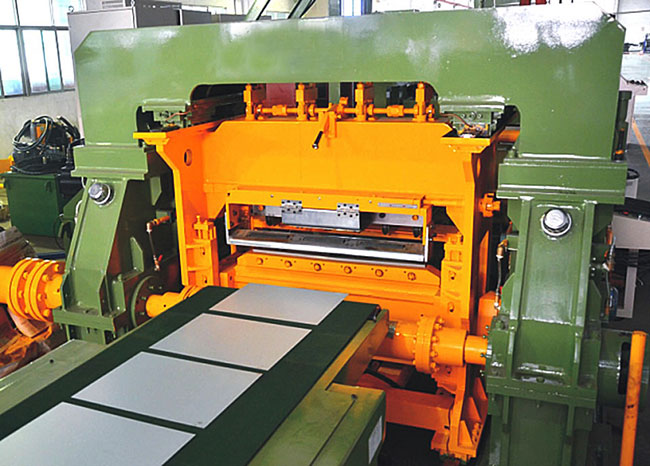

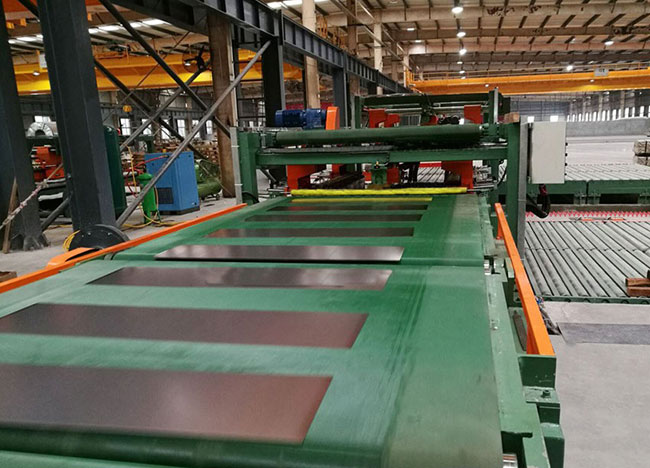

Nożyce są najczęściej używanym sprzętem do cięcia blachy w różnych sektorach przemysłu i są obecnie szeroko stosowane w przemyśle stalowym, drukarskim i przetwórstwie tektury. Nożyce wykonują cięcie synchroniczne podczas procesu podawania materiału, aby zapewnić wysoką precyzję cięcia bez zatrzymywania. Kluczem do nożyc jest system kontroli latającego ścinania. Jakość kontroli produktu ma bezpośredni wpływ na wydajność produktu.

System kontroli latających nożyc VEICHI zapewnia specjalne serwa do nożyc latających o mocy od 50 W do 200 kW, które mogą zapewnić klientom najlepsze rozwiązania w zależności od różnych miejsc ich zastosowań. Obecnie dysponujemy rozwiązaniem systemu latających nożyc ze sterownikiem ruchu V5 jako głównym rdzeniem sterującym latającego nożyca. Jednocześnie w przypadku niektórych specjalnych projektów firma VEICHI zapewnia również dedykowane rozwiązanie do latających nożyc z serwomechanizmem, w którym dedykowany serwo SD700 do latających nożyc jest głównym rdzeniem sterującym dla różnych opcji.

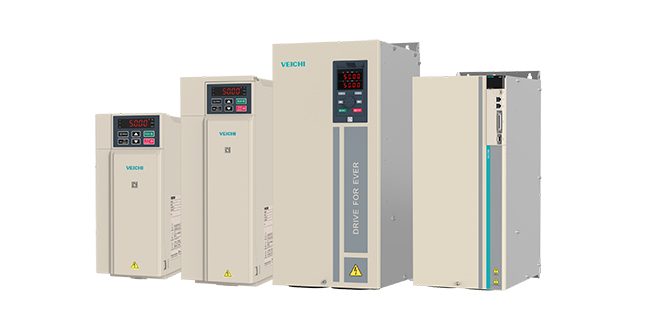

Serwonapęd SD700

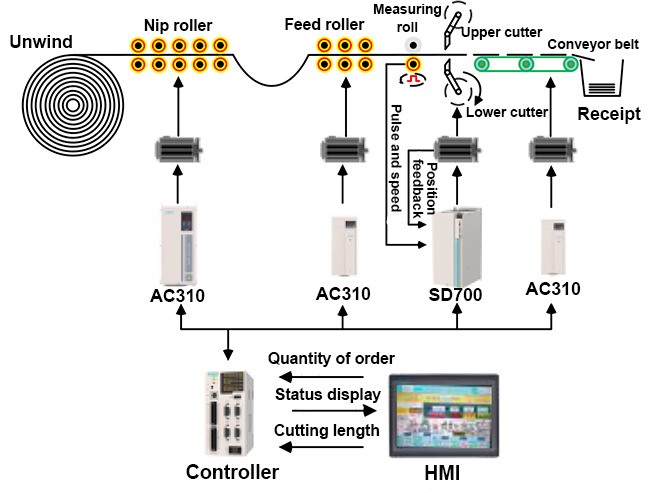

Ogólne rozwiązanie systemu sterowania nożycami latającymi VEICHI składa się z jednego serwa nożyc latających o mocy 55 kW, jednego falownika poziomującego o mocy 45 kW, jednego falownika zasilającego o mocy 7,5 kW, jednego falownika przenośnika taśmowego o mocy 4 kW, jednego sterownika ruchu i jednego ekranu dotykowego. . Teoretyczna wartość maksymalnej prędkości wrzeciona podczas obróbki długich materiałów może osiągnąć 200 m/min, a teoretyczna wartość maksymalnej prędkości wrzeciona podczas obróbki krótkich materiałów o długości 0,5 m może osiągnąć 150 m/min, a dokładność cięcia materiału jest stabilna w granicach ±0,12 mm.

System kontroli ścinania w locie VEICHI

Rozwiązanie systemu kontroli ścinania latającego VEICHI umożliwia pracę z dużą szybkością, zapewniając jednocześnie stabilny błąd działania w granicach ±0,12 mm, a także synchronizację położenia osi głównej i podporządkowanej oraz sterowanie serwomotorem o dużej szybkości poprzez 5- planowanie krzywej składania krzywki elektronicznej. Zdał sobie sprawę z zalet dużej prędkości, dużej szerokości, wysokiej wydajności i wysokiej niezawodności systemu latającego ścinania. Wreszcie spełnione są rzeczywiste wymagania produkcyjne dotyczące dużej prędkości, wysokiej precyzji i wysokiej stabilności nożyc.

Bogate funkcje i duża prędkość przetwarzania

Oś obcinarki napędzana jest serwonapędem latającego ścinania o mocy 55 kW firmy VEICHI SD700, a system serwo serii SD700 wykorzystuje dolną warstwę architektury sprzętowej z dwoma procesorami, która charakteryzuje się większą szybkością przetwarzania. Wbudowana funkcja obliczania krzywki elektronicznej, w tym funkcja ścinania w locie, funkcja elektronicznej krzywki śledzenia ścinania, może być bezpośrednio połączona z interfejsem człowiek-maszyna w celu uzyskania scentralizowanego sterowania. Stabilna wydajność, łatwa obsługa, łatwa konserwacja, a interfejs operacyjny systemu latającego ścinania można przełączać między chińskim i angielskim.

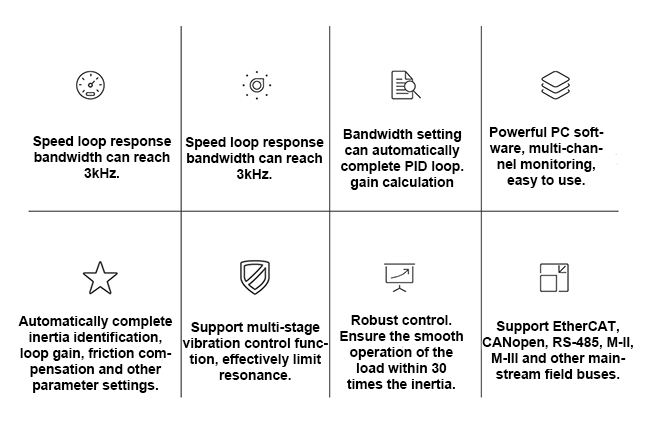

Cechy produktu SD700

Obsługa wielu trybów pracy

Wszystkie parametry są wyświetlane i modyfikowane w czasie rzeczywistym za pomocą interfejsu człowiek-maszyna. Może wyświetlać prędkość wału podającego, długość cięcia i liczbę zamówień oraz obejmuje wiele trybów zamówień, przy czym maksymalny tryb zamówienia sięga 8, a także obsługuje przełączanie między trybem cyklicznym a trybem indywidualnym.

Skutecznie zmniejsz liczbę defektów

System może automatycznie obliczyć maksymalną prędkość odpowiedniej osi podawania zgodnie z ustawioną długością cięcia, a następnie ograniczyć maksymalną prędkość całego systemu za pomocą kontrolera ruchu. Uniknij kłopotów, popraw bezpieczeństwo systemu i zmniejsz liczbę defektów produktów.

Skutecznie zmniejsz liczbę defektów

Popraw bezpieczeństwo systemu

System może automatycznie obliczyć liczbę zrealizowanych zamówień. Gdy rzeczywista ilość zamówienia zbliża się do ustawionej całkowitej wielkości zamówienia, może automatycznie wysłać wyjściowy sygnał zamknięcia do kontrolera ruchu. Kontroler ruchu dostosowuje system tak, aby zwalniał z wyprzedzeniem, aby uniknąć zatrzymań awaryjnych podczas normalnego przetwarzania i poprawić bezpieczeństwo systemu.

Popraw bezpieczeństwo systemu

Gwarantowane nietypowe przestoje

System posiada funkcję zapisywania ilości zamówienia. Jeśli nieprawidłowe wyłączenie jest spowodowane niewłaściwą obsługą lub awarią zasilania, system uruchomi się ponownie i automatycznie rozpocznie przetwarzanie od ostatniej zapamiętanej kolejności. System posiada funkcję zatrzymania patrolowego, która zapewnia zatrzymanie noża w pozycji 180°; za każdym razem, co może skutecznie chronić nóż przed uszkodzeniem, gdy zatrzyma się nienormalnie.

Gwarantowane nietypowe przestoje

Zintegrowane sterowanie jest bardziej bezproblemowe

System posiada funkcję automatycznego odbioru materiału, przy czym materiał może być automatycznie odbierany według kolejności ustawionej w mechanizmie automatycznego odbioru materiału. Jednocześnie posiada funkcję liczenia materiału. Gdy ilość zebranych materiałów osiągnie ustawioną wartość, system automatycznie zatrzyma przetwarzanie, a następnie poczeka na wyczyszczenie numeru mechanizmu odbiorczego i ponownie uruchomi system w celu przetworzenia.

Zintegrowana kontrola jest bardziej bezproblemowa

Rozwiązanie systemu latających nożyc VEICHI można dostosować do potrzeb klienta. Ma wiele zalet: wysoką wydajność, dobrą stabilność, silną zdolność przeciwzakłóceniową i szeroki zakres zastosowań. Został on w dojrzały sposób zastosowany w różnych urządzeniach przemysłowych dostępnych na rynku. W przyszłości VEICHI będzie kontynuować koncepcję „kierowania się popytem rynkowym, napędzanym innowacjami technologicznymi” i skupi się bardziej na dopracowywaniu detali, aby zapewnić klientom produkty wysokiej jakości i doskonałe rozwiązania. Nieustannie dążymy do postępu, aby promować wysokiej jakości rozwój branży napędów elektrycznych i sterowania przemysłowego.
